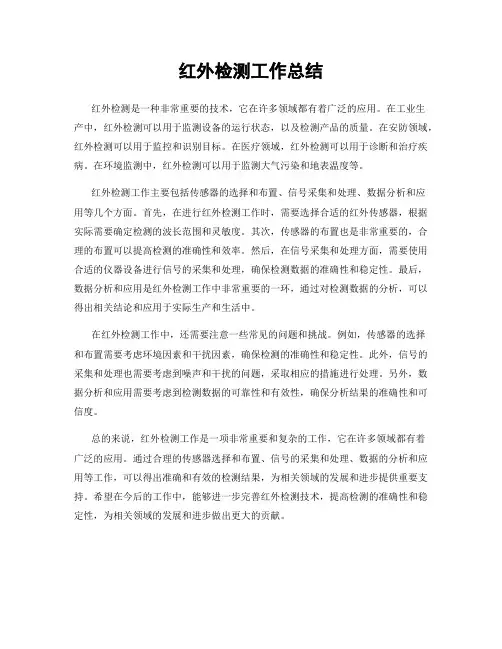

红外检测工作总结
红外检测工作总结红外检测是一种非常重要的技术，它在许多领域都有着广泛的应用。
在工业生产中，红外检测可以用于监测设备的运行状态，以及检测产品的质量。
在安防领域，红外检测可以用于监控和识别目标。
在医疗领域，红外检测可以用于诊断和治疗疾病。
在环境监测中，红外检测可以用于监测大气污染和地表温度等。
红外检测工作主要包括传感器的选择和布置、信号采集和处理、数据分析和应用等几个方面。
首先，在进行红外检测工作时，需要选择合适的红外传感器，根据实际需要确定检测的波长范围和灵敏度。
其次，传感器的布置也是非常重要的，合理的布置可以提高检测的准确性和效率。
然后，在信号采集和处理方面，需要使用合适的仪器设备进行信号的采集和处理，确保检测数据的准确性和稳定性。
最后，数据分析和应用是红外检测工作中非常重要的一环，通过对检测数据的分析，可以得出相关结论和应用于实际生产和生活中。
在红外检测工作中，还需要注意一些常见的问题和挑战。
例如，传感器的选择和布置需要考虑环境因素和干扰因素，确保检测的准确性和稳定性。
此外，信号的采集和处理也需要考虑到噪声和干扰的问题，采取相应的措施进行处理。
另外，数据分析和应用需要考虑到检测数据的可靠性和有效性，确保分析结果的准确性和可信度。
总的来说，红外检测工作是一项非常重要和复杂的工作，它在许多领域都有着广泛的应用。
通过合理的传感器选择和布置、信号的采集和处理、数据的分析和应用等工作，可以得出准确和有效的检测结果，为相关领域的发展和进步提供重要支持。
希望在今后的工作中，能够进一步完善红外检测技术，提高检测的准确性和稳定性，为相关领域的发展和进步做出更大的贡献。
实验三 红外测距原理实验
光电成像器件实验报告实验题目实验三红外测距原理实验日期2016.4.20姓名杨智超组别双2班级13光电子班学号134090340【实验目的】1、掌握红外测距的三角测距原理；2、掌握红外测距仪的光学通路结构；3、学会分析红外测距三角结构中各元件的作用。
【实验器材】光电技术创新综合实验平台一台红外测距实验模块1块连接导线若干挡板1块卷尺1把【实验原理】红外测距仪是一种光电传感器，它通过发射红外线并测量红外线被反射回来的时间或相位来计算被测物体和测距模块之间距离，以电压大小的形式输出给主控制器，得出测量距离。
1、红外测距结构原理红外测距主要通过三种原理来实现。
其中最直接的方法是往返测时法，它通过测量红外线发射到红外线接收的时间间隔t，即可得到测量距离D为：（式1-1）这种方法快速直接，且距离D与时间t成线性关系，理论上可测出任意范围的距离。
但由于光速C很大，时间间隔t将很小，受电子技术及电子器件速度的限制，实际上无法无穷小的测量时间，故该方法仅适合远距离测量（大于1km）。
相位测距仪是在往返测距仪的基础上发展出来的。
它通过高频调制发射光，利用相位计比较发射信号与接收信号的相位，得到调制光在往返时引起的相移，从而得到往返时间t，求出距离D。
这种方法的测量范围在300m--1km，它虽然不需要高速待腻子器件来测量时间，但其测量精度依赖于频率产生电路与差频测量电路，从而造成其电路造价的升高。
三角测量原理利用发射光源、测量物体与接收器形成的三角关系，来计算目标物体的距离。
该方法简单易行，造价低，测量范围在几厘米到几米之间，适合于近距离测量，主要用于机器人障碍识别、汽车避障等。
本实验即采用三角测距法来实现红外测距模块，为学生提供组装、测试、调试红外测距的实验平台，帮助学生牢固的掌握红外测距的基本原理与实现方法。
2、三角测距原理图1红外三角测距结构原理图红外三角测距法的结构原理如图1所示，包括校准光束、准直透镜及光电位置检测器PSD 元件。
红外测温模拟实训总结报告
一、实训背景随着社会经济的快速发展，电力行业对电力系统的稳定性和安全性要求越来越高。
红外测温技术作为一种非接触式的温度检测方法，在电力系统运行维护中发挥着重要作用。
为了提高电力行业工作人员对红外测温技术的掌握和应用能力，我们参加了红外测温模拟实训。
本次实训旨在通过模拟实训，使学员掌握红外测温的基本原理、操作方法和应用技巧，提高电力系统运行维护的效率和安全性。
二、实训内容1. 红外测温基本原理实训首先介绍了红外测温的基本原理。
红外测温是利用物体发射的红外辐射能量与温度之间的关系，通过检测物体表面的红外辐射能量，实现对物体表面温度的测量。
实训中，我们学习了红外测温的原理、测温范围、精度等基本概念。
2. 红外测温设备操作实训重点讲解了红外测温设备的操作方法。
包括红外测温仪的使用、红外热像仪的调试与操作、红外测温仪的数据采集与分析等。
在实训过程中，我们亲自动手操作，熟悉了各种红外测温设备的操作流程。
3. 红外测温应用技巧实训中，我们学习了红外测温在电力系统中的应用技巧。
包括红外测温在变电站、输电线路、配电设备等领域的应用，以及红外测温在设备故障诊断、隐患排查等方面的作用。
4. 案例分析实训还安排了红外测温案例分析环节，通过分析实际案例，使学员深入了解红外测温技术在电力系统中的应用价值。
案例包括变电站设备温度异常、输电线路故障诊断、配电设备隐患排查等。
三、实训成果1. 理论知识掌握通过本次实训，我们对红外测温的基本原理、操作方法和应用技巧有了全面了解，为今后在实际工作中应用红外测温技术打下了坚实基础。
2. 实践操作能力提升实训过程中，我们亲自动手操作红外测温设备，提高了实际操作能力。
在实训老师的指导下，我们学会了如何正确使用红外测温设备，并能够根据实际情况进行参数设置和数据分析。
3. 团队协作能力增强本次实训采取小组合作形式，学员在实训过程中相互学习、交流，提高了团队协作能力。
在解决实际问题时，我们学会了如何分工合作，共同完成实训任务。
实验三 红外测距原理实验
数据处理：
1、数据列表，并电压与距离间的变化关系，并画出V-D曲线；
2、计算测量距离与实际距离间的相对误差；
3、分析产生误差可能的原因。
【实验结果与数据处理】
表1 红外测距实验数据记录
实际距离
10cm
15cm
20cm
25cm
30cm
35cm
40cm
挡板 1块 卷尺 1把
【实验原理】
红外测距仪是一种光电传感器，它通过发射红外线并测量红外线被反射回来的时间或相位来计算被测物体和测距模块之间距离，以电压大小的形式输出给主控制器，得出测量距离。
1、红外测距结构原理
红外测距主要通过三种原理来实现。其中最直接的方法是往返测时法，它通过测量红外线发射到红外线接收的时间间隔t，即可得到测量距离D为：
（式1-2）
得到：
（式1-3）
【实验步骤及注意事项】
实验步骤：
1、检查实验模块是否断电，在断电情况下进行实验。
2、用2#连接导线将“PSD_Vo”端口与数据采集与处理单元中的“A/D”端口相连。
3、打开实验模块电源，观察液晶屏是否工作正常，观察液晶屏是否有示数显示。
4、将挡板放置在结构件探测前端10cm-80cm范围内，且使挡板与传感器垂直；在10cm-80cm的距离范围内，水平移动挡板距离，观察液晶屏显示的电压数值与距离数据是否变化。
70cm
75cm
80cm
V
0.586
0.571
0.508
0.476
0.425
0.391
0.372
测量距离D(cm)
50.7
52.6
58.9
设备红外测温工作总结报告
设备红外测温工作总结报告近年来，随着科技的不断进步，红外测温技术在工业生产、医疗卫生、安防监控等领域得到了广泛的应用。
作为一种非接触式测温技术，红外测温设备具有快速、精准、安全的特点，受到了越来越多行业的青睐。
为了更好地总结和评估红外测温设备的工作情况，我们进行了一次红外测温工作总结报告。
首先，我们对红外测温设备的工作原理和技术特点进行了深入的了解和分析。
红外测温设备利用物体辐射的红外线能量来测量物体的温度，通过接收物体发出的红外辐射，并将其转换成温度数值。
这种测温方式不仅可以避免接触式测温可能带来的交叉感染风险，还可以快速准确地获取温度数据，是一种非常有效的测温方式。
其次，我们对红外测温设备在实际工作中的应用情况进行了详细的调研和分析。
我们发现，红外测温设备在医疗卫生领域被广泛应用于体温监测，可以快速准确地进行大规模人群的体温筛查，对于疫情防控工作起到了非常重要的作用。
在工业生产领域，红外测温设备可以用于监测设备和机器的运行温度，及时发现异常情况并采取相应的措施，保障生产安全和设备稳定运行。
在安防监控领域，红外测温设备可以用于监测人员和车辆的温度，对于保障公共安全和防范恐怖袭击有着重要的意义。
最后，我们对红外测温设备在工作中可能遇到的问题和存在的改进空间进行了分析和总结。
我们发现，一些红外测温设备在测温精度、测温范围和环境适应能力方面还存在一定的不足，需要进一步的技术改进和优化。
同时，一些用户在使用红外测温设备时存在误操作和不当使用的情况，需要加强对用户的培训和指导，提高设备的有效使用率。
通过这次红外测温工作总结报告，我们更加深入地了解了红外测温设备的工作情况和应用领域，同时也发现了一些存在的问题和改进空间。
我们相信，在不断的技术创新和改进下，红外测温设备将会在更多领域发挥重要作用，为人们的生产生活带来更多便利和安全保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外测距电路总结报告
学院：机电工程学院
班级：11电气1班
学号：1100103139
姓名：刘丰源
摘要
本次实验是设计一个红外测距电路，它由软件和硬件两部分组成。
软件部分包括信号产生、AD接收、数据处理、液晶显示；硬件部分包括发射模块和接收模块。
此电路可以测较短的距离，精度在0~5mm之间。
关键词
STC8051单片机；红外测距；
一、方案设计
1、发射模块
采用用单片机产生一个1khz的信号经红外发射管发射这样设计既简单又方便，电路也更加简单。
2、接收模块
放大电路：
采用5v电源供电，利用lm358芯片进行单电源放大。
由于放大倍数在20到40倍之间，经过一级放大即可。
滤波电路：
由于经过放大以后的信号还有很多杂波，而我们需要的是接收到的1khz的信号，一般的滤波器很难解决干扰问题，所以直接选用有源二阶带通滤波器。
峰值检波电路：
根据要求的精度为5mm，最简单的峰值检波电路即可胜任，出于节约成本的考虑，决定不用带运放的高精度检波电路，假如还要进一步提升测量精度，就需要选用更好的峰值检波电路。
AD转换电路：
AD转换选用0809芯片，它是并行传输的，占用的IO口太多，但是软件编写非常简单。
单片机控制电路：
AD转换的数字信号传入单片机，通过软件自动求出所测的距离，显示正确的距离。
二、电路分析
1.发射模块
由8051的定时器产生一个1khz的方波，用一个三极管驱动，将信号加载到
红外发射管上。
2.接收模块电路设计
因为红外接收管接收到的信号只有一百毫伏左右，而且还有很多干扰，需要先放大再带通滤波，单片机只能接受数字信号，所以还需要通过峰值检波输出一个直流电压，经TLC1543芯片转换成数字信号输入单片机进行处理。
考虑到题目测量范围和接收到的信号大小，选取放大倍数为40倍左右，倍数太大回出现波形失真，使测量的最短距离变小，倍数太小信号强度不够，则能测量的最远距离会变小，
放大倍数B=R4/R3=40；
关于有源二阶带通滤波器的设计：
令C=C3=C4，则req=R5//R6=(R5*R6)/(R5+R6)
品质因数Q等于中心频率除以带宽
即Q=fc/BW=1/2*req
R
/7
由上边的公式，取中心频率f=1khz，增益A=2，品质因数Q=10，
则令C=C3=C4=50nf，可以得到电阻值为R5=16K,R6=160，R7=64K;
关于峰值检波电路的设计：
考虑到电容值越大检波效果越好，但是放电速度越慢，经过测试，选取了20uf的电容和100k的电阻以及1n4148构成最简单的峰值检波电路。
电路图及元件参数如下：
3.单片机控制模块
接收模块处理好的数据传入单片机，程序自动计算出此时的距离，再在1602液晶上显示。
三、软件分析
软件由4部分组成，信号产生模块、AD接收模块、数据处理模块和LCD显示模块，利用单片机的定时器0可以持续不断的产生1khz信号并输出，由于输出信号是稳定的，而接收管接收到的信号随着障碍物距离的变远而变小，所以我们可以通过检测信号的强弱来判断距离，我采用提前把正确的距离和信号强弱的关系先测量好，建成一张信号距离表,然后利用exelc将得到的数据汇成一条曲线，得到一个函数关系式，在程序中插入这个关系式，单片机得到一个信号，程序就会算出相应的距离，这样既简单又方便。
处理好的数据直接传送到1602液晶屏显示即可。
四、调试和测试
调试中所用到的仪器设备主要有：有示波器，函数信号发生仪，稳压电源。
数字万用表。
调试过程如下：
首先调试发射部分，直接用示波器测量单片机输出的信号，为1khz；
再调试接收部分的放大模块：先用函数发生仪模拟一个接收信号，把放大电路和滤波电路断开，测量358芯片的1脚，输入信号为1khz，100mv的正弦信号，用示波器测量1脚为1khz，2.8v的正弦信号，放大倍数为28倍，由于有信号衰减，放大部分正常；
接下来调试带通滤波：把放大电路和滤波电路连好，输入函数发生仪产生的模拟信号，测量358芯片的7脚，得到一个稳定的正弦波，通过调节输入信号的频率，测得带通滤波器的中心频率为 1.8khz，带通滤波器不正常。
由于电阻自身的误差比较大，电容也有误差，再加上计算出来的电阻值没有刚好合适的，取得是相近的电阻元件，所以照成了较大的误差，我再在C3，C4上分别并联了一
个相同容量的电容，再次测量中心频率变为880hz，截止频率400hz，这次滤波器可以满足要求了。
然后接着测量整个电路的输出端，示波器打到直流档，调节信号强弱，发现检波电路工作良好。
最后我修改程序将输出信号改为880hz，接入红外发射和接收管，直接进行最终的整合调试，解决一些电路连接上的问题后，将电压再液晶上显示出来，用米尺画出一张标准距离图，测量出电压和距离之间的关系并做成表，最终填入程序中，再验证距离和长度的关系是否正确。
整个红外测距电路到此结束。
五、心得总结
该电路设计简单，精度为5mm，但还可以进一步提高。
虽然测量距离和超声波比起来短很多，但是精度高，适合短距离的高精度测量。
但是当测量距离从近到远变化时，距离测量变化的灵敏度比较低，。
需要一个更好的峰值检波电路才能提高响应速度。
六、参考文献和资料
1.郭天祥编著《新概念51单片机c语言教程—入门、提高、开发、扩展全攻略》
2.TLC1543编程实例——百度文库
3.《运算放大器电路设计手册》
4.《有源带通滤波器的设计和计算》
5.《单片机C语言程序设计》。
