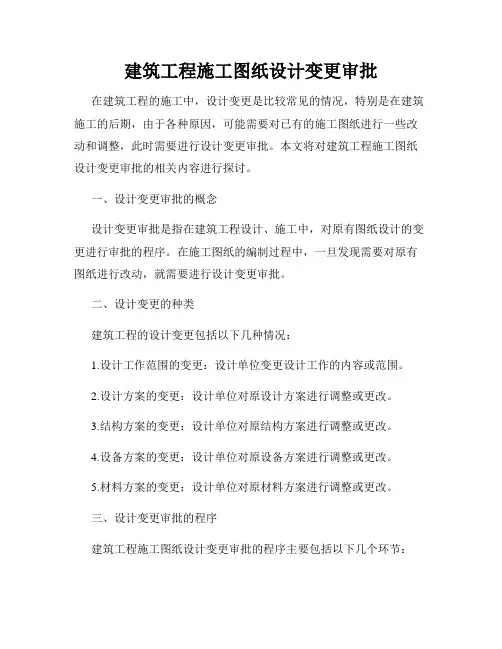

建筑工程施工图纸设计变更审批
建筑工程施工图纸设计变更审批在建筑工程的施工中，设计变更是比较常见的情况，特别是在建筑施工的后期，由于各种原因，可能需要对已有的施工图纸进行一些改动和调整，此时需要进行设计变更审批。
本文将对建筑工程施工图纸设计变更审批的相关内容进行探讨。
一、设计变更审批的概念设计变更审批是指在建筑工程设计、施工中，对原有图纸设计的变更进行审批的程序。
在施工图纸的编制过程中，一旦发现需要对原有图纸进行改动，就需要进行设计变更审批。
二、设计变更的种类建筑工程的设计变更包括以下几种情况：1.设计工作范围的变更：设计单位变更设计工作的内容或范围。
2.设计方案的变更：设计单位对原设计方案进行调整或更改。
3.结构方案的变更：设计单位对原结构方案进行调整或更改。
4.设备方案的变更：设计单位对原设备方案进行调整或更改。
5.材料方案的变更：设计单位对原材料方案进行调整或更改。
三、设计变更审批的程序建筑工程施工图纸设计变更审批的程序主要包括以下几个环节：1.提交变更申请：在设计图纸变更之前，需要向建设单位提交变更申请，并提供相关的变更说明和图纸。
2.评审和审核：建设单位对提交的变更申请进行评审和审核，对变更需要进行合理性和可行性的评估。
3.批准变更：建设单位根据评审意见，对变更进行批准或不批准的决定。
4.变更确认：批准后，需要对变更后的图纸进行确认，并进行相应的记录和归档。
四、注意事项在进行设计变更审批的过程中，需要特别注意以下几点：1.保障施工质量：设计变更虽然是可以进行的，但是需要保证施工质量不会受到影响。
2.遵循法律法规：设计变更必须遵循国家的法律法规和相应的标准规范。
3.按规定程序办理：对于设计变更审批的程序，必须按照规定的程序进行操作，不得擅自修改。
4.保持沟通：在变更申请的过程中，建设单位和设计单位之间要进行及时的沟通和交流，保证变更申请可以得到及时的处理。
五、总结在建筑工程中，设计变更审批是一个非常重要的程序，对于建筑施工的顺利进行起到了关键性的作用。
施工图纸审核制度和流程
施工图纸审核制度和流程1、要有发展改革委员会批准建设文件；获得国土资源部门准予土地使用权证；当地规划部门的用地红线（购地形图划红线）；委托地质勘察；持以上手续及工艺图纸委托建筑设计院先做出建筑方案；2、经你同意后报当地规划部门审批，取得规划许可证，批准时画给你建筑红线；据此，建筑设计院进一步作出扩大初步设计提出概算，供你计划资金，订购设备，接着就是设计院的建筑、结构、水、电、设备各专业内部程序步骤协调审批等到出正式的完整的施工图，报审图机构审查通过。
3、交你后，做预算，招标，招募到满意的具备相应资质的合法施工企业，及监理单位，签订总承包合同，及委托监理合同，同时，你应负责场地的平整、施工用水用电、道路畅通，信息畅通等，当总监签认符合开工条件时，到当地住建委办理施工许可证。
工程前期告一段落。
4、开工后，你只须支持监理代表你对现场的进度、质量、安全、投资等的管理，并协调左邻右舍及当地乡、村政府有关的关系、筹集建设资金等事情。
土地使用权证：又称国有证，是指经土地使用者申请，由城市各级人民政府颁发的国有土地使用权的法律凭证。
该证主要载明土地使用者名称，土地坐落、用途，土地使用权面积、使用年限和。
规划许可证：建设工程规划许可证是有关建设工程符合城市规划要求的法律凭证，是建设单位建设工程的法律凭证，是建设活动中接受监督检查时的法定依据。
没有此证的建设单位，其工程建筑是违章建筑，不能领取房地属证件。
建设用地规划许可证是建设单位在向申请征用、划拨土地前，经行政主管部门确认建设项目位置和范围符合城乡规划的法定凭证，是建设单位用地的法律凭证。
用地红线：是围起某个地块的一些坐标点连成的线，红线内土地面积就是取得使用权的用地范围。
与建筑红线相比，用地红线明显宽泛，只要在所属用地红线内施工，不受外界影响。
建筑红线：一般是指各种用地的边界线。
有时也把确定沿街建筑位置的一条建筑线谓之红线，即建筑红线，在建筑红线外不允许建任何建筑物。

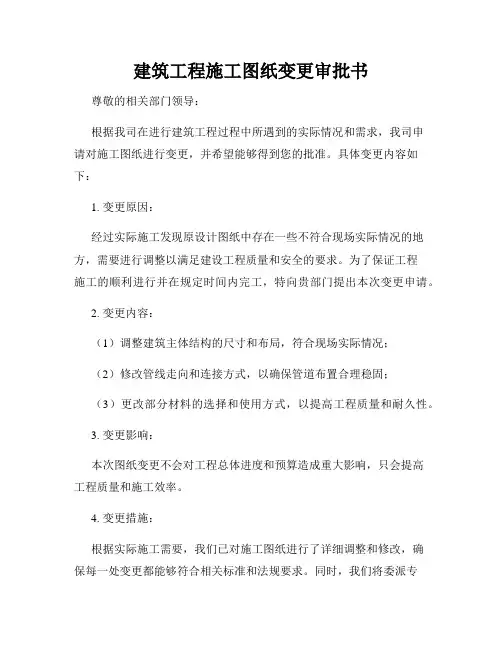

建筑工程施工图纸变更审批书
建筑工程施工图纸变更审批书尊敬的相关部门领导：
根据我司在进行建筑工程过程中所遇到的实际情况和需求，我司申
请对施工图纸进行变更，并希望能够得到您的批准。
具体变更内容如下：
1. 变更原因：
经过实际施工发现原设计图纸中存在一些不符合现场实际情况的地方，需要进行调整以满足建设工程质量和安全的要求。
为了保证工程
施工的顺利进行并在规定时间内完工，特向贵部门提出本次变更申请。
2. 变更内容：
（1）调整建筑主体结构的尺寸和布局，符合现场实际情况；
（2）修改管线走向和连接方式，以确保管道布置合理稳固；
（3）更改部分材料的选择和使用方式，以提高工程质量和耐久性。
3. 变更影响：
本次图纸变更不会对工程总体进度和预算造成重大影响，只会提高
工程质量和施工效率。
4. 变更措施：
根据实际施工需要，我们已对施工图纸进行了详细调整和修改，确
保每一处变更都能够符合相关标准和法规要求。
同时，我们将委派专
业人员进行现场监督，确保变更后的施工过程能够顺利进行并符合质量要求。
请贵部门领导审批本次变更申请，我们将严格按照批准的变更内容进行施工，确保工程质量和进度。
如有任何疑问或需要进一步沟通的地方，请随时与我司联系，谢谢！
此致
敬礼
xx建筑工程有限公司
日期：xxxx年xx月xx日。
图纸变更和设计变更流程
图纸变更和设计变更流程在工程项目中，图纸变更和设计变更是经常会遇到的情况。
这些变更可能由于各种原因而产生，如设计优化、业主需求调整、施工条件变化等。
为了确保变更的合理性、规范性和有效性，保障项目的顺利进行，需要建立一套完善的图纸变更和设计变更流程。
一、变更的提出变更的提出可以来自多个方面，包括业主、设计单位、施工单位、监理单位等。
业主可能会根据使用需求或市场变化，提出对项目功能、布局、外观等方面的修改要求。
设计单位在进行设计深化或发现原设计存在问题时，也会主动提出变更建议。
施工单位在施工过程中，如遇到实际施工条件与设计不符、施工工艺难以实现等情况，会提出变更申请。
监理单位在监督施工过程中，发现质量问题或安全隐患，可能会要求进行设计变更。
无论是谁提出变更，都需要填写《变更申请表》，详细说明变更的原因、内容、影响范围等信息，并附上相关的证明材料。
二、变更的评估变更提出后，需要进行评估，以确定变更的必要性和可行性。
首先，由项目负责人组织相关专业人员对变更申请进行初步审查。
审查的内容包括变更的合理性、是否符合法律法规和技术规范要求、对项目进度和成本的影响等。
如果初步审查通过，将组织设计单位、施工单位、监理单位等相关方进行详细评估。
设计单位需要评估变更对结构安全、使用功能、建筑外观等方面的影响，并重新进行设计计算和绘图；施工单位需要评估变更对施工工艺、施工进度、施工成本的影响，并提出相应的施工方案和措施；监理单位需要评估变更对工程质量和安全的影响，并提出监理意见。
在评估过程中，需要充分考虑变更对项目整体的影响，包括对其他专业、后续施工工序、设备采购等方面的影响。
对于重大变更，还需要组织专家进行论证。
三、变更的审批经过评估后，变更申请需要按照规定的审批流程进行审批。
一般来说，变更审批分为内部审批和外部审批。
内部审批主要是项目建设单位内部的审批流程，包括项目经理、部门负责人、分管领导等的审批。
外部审批则需要根据项目的性质和相关规定，报政府主管部门或业主单位审批。
技术图纸签字、审批、更改制度
技术图纸签字、审批、更改制度XXXXX有限公司技术图纸签字、审批、更改制度为了保证技术图纸的唯一性、有效性，防止非预期使用，公司制定本制度一、技术图纸的签字、审批(,)技术图纸在绘制完毕后，由技术人员首先进行自行检查:,、产品图纸a、产品图应检查图纸的布局，布局要求合理，美观;b、产品结构是否合理，有无互相干涉的现象;c、检查公差配合是否准确，配合部位给出的公差注意公差带的计算;d、产品图尺寸标注要求必须有总长、总宽、总高及配合尺寸，检查尺寸注是否齐全，不得有丢失、漏标现象，尺寸链是否准确，尺寸标注不得封闭标注;e、检查技术要求或其他相关要求是否准确、齐全;f、检查标题栏的产品名称、规格型号、图号、比例、重量等内容填写内容是否齐全、准确;g、检查零部件明细中的零部件名称、规格型号、图号、单位、数量、执行标准号、材料、重量等项目填写是否齐全、准确;h、检查图纸的线型是否符合标准，各种线型宽度是否合理、清晰，要求目视能够得以区分;B、零件部件图纸a、首先核对零部件的名称、数量、材料、重量、图号、规格型号与产品图要求是否一致;b、检查图纸的布局是否美观、合理;c、检查图纸的线型是否符合标准，各种线型宽度是否合理、清晰，要求目视能够得以区分;g、产品结构是否合理，对配合零部件前后参照，不得有干涉的现象;c、检查配合部位是否给出公差，公差是否准确;d、检查尺寸注是否齐全，不得有丢失、漏标现象，尺寸链是否准确，尺寸标注不得封闭标注;e、检查技术要求或其他相关要求是否准确、齐全;f、检查标题栏的产品名称、规格型号、图号、比例、重量等内容填写内容是否齐全、准确;g、坚持基准唯一的原则，检查所给基准是否准确;h、检查零部件图纸实际生产的工艺性是否合理;C、外购件明细表a、检查外购件明细表的标题是否与该图纸要求的产品名称、规格型号、图号是否一致;b、检查明细表填写的外购件名称、规格型号、图号、数量、技术参数要求、执行标准号等内容与产品图要求是否一致; D、生产工艺或其他技术指导书鉴于产品外协加工生产、组装、本制度暂不涉及生产工艺，但设计图纸时应充分考虑到产品的工艺性和经济性;其他技术指导书，若需要编制其他技术指导书(如产品操作指导书或产品维修指导书)由编制者充分熟悉产品操作流程、熟悉产品的具体性能等，再进行编制，并先自行检查;检查完毕后，若发现问题，应及时更正，更正无问题后，进行打印，并签字，标明日期;(2)、技术图纸的审批设计者签署图纸后，保送技术研发中心主任，由技术研发中心主任进行审批，审批时，技术研发中心主任应仔细检查，若发现问题，汇总后统计相关技术人员进行更改，无误后，进行审批。
图纸变更、图纸会审规定
图纸变更、图纸会审规定在建筑工程和各类项目的实施过程中，图纸是指导施工的重要依据。
然而，由于各种原因，图纸变更和图纸会审是经常会遇到的情况。
为了确保项目的顺利进行，保障工程质量和进度，明确图纸变更和图纸会审的相关规定是至关重要的。
一、图纸变更的定义和原因图纸变更是指对原设计图纸的修改、补充或调整。
这些变更可能源于设计失误、业主需求的改变、施工条件的变化、法规政策的调整等多种因素。
例如，在施工过程中发现原设计的结构无法满足实际承载要求，或者业主在项目进行中提出增加某些功能区域，这些都可能导致图纸的变更。
二、图纸变更的流程1、提出变更申请由施工单位、建设单位或设计单位中的任何一方，根据实际情况提出图纸变更申请。
申请中应详细说明变更的原因、内容和预期影响。
2、评估变更影响收到变更申请后，相关各方（包括建设单位、设计单位、施工单位、监理单位等）应共同对变更的影响进行评估。
这包括对工程进度、质量、成本等方面的影响。
3、设计单位出具变更图纸如果变更申请获得批准，设计单位应根据要求出具变更后的图纸。
变更图纸应清晰标注变更的部位、内容和修改后的尺寸等信息。
4、审核与审批变更图纸需要经过建设单位、施工单位和监理单位的审核与审批。
各方应认真审查变更图纸的合理性、可行性和是否符合相关规范要求。
5、发放与存档经审批通过的变更图纸应及时发放给相关单位，并做好存档工作，以便日后查阅和追溯。
三、图纸会审的目的和参与方图纸会审的目的是在项目开工前，让建设单位、施工单位、监理单位等各方对施工图纸进行全面审查，提前发现并解决图纸中存在的问题，避免在施工过程中出现不必要的错误和返工。
参与图纸会审的主要方包括建设单位、设计单位、施工单位、监理单位等。
四、图纸会审的内容1、图纸的完整性审查施工图纸是否齐全，包括平面图、剖面图、立面图、大样图等，以及是否有遗漏的部位和节点。
2、尺寸标注的准确性检查图纸中各部位的尺寸标注是否清晰、准确，有无相互矛盾之处。
图纸会审及设计变更操作说明
图纸会审及设计变更说明3.1 图纸会审步骤图纸会审是施工企业技术管理工作中的一项最重要的环节，它包括：学习、初审、预审和正式会审四个阶段。
（1）学习：由主管工程师组织有关人员认真学习图纸，了解设计意图及要求施工达到的技术标准，明确工艺流程、建设规模等。
必要时，可要求区域/专业公司技术部门参加。
（2）初审：各工种对图纸进行复查，即在学习熟悉图纸基础上详细核对本工种图纸的详细情节。
（3）预审：由项目部主管工程师组织各专业人员对施工图进行预审，即在初审的基础上，土建和专业队之间核对图纸，提出问题，消除差错，协商配合施工事宜等。
由项目主管工程师做好记录，整理一式四份，提前送建设单位、监理单位和设计单位各一份，另一份提交正式会审。
（4）正式会审：由建设单位主持，监理单位、施工单位（总分包）和设计单位参加，对施工图纸进行全面会审，并形成图纸会审记录。
3.2 图纸会审内容3.2.1 土建工程（1）工程抗震等级和屋面防水等级等，是否符合规范、规程和当地要求；（2）审核设计单位是否具备相应的设计资质；（3）设计是否符合国家的技术经济政策；图纸是否经建设单位审核，是否为正式图纸；（4）有无特殊的施工要求，技术上有无困难，能否保证安全施工；（5）使用的新材料和特殊材料其规格品种能否满足；（6）设计是否符合施工技术装备条件；（7）建筑、结构、水、电及设备安装等之间有无重大矛盾；（8）图纸及说明是否齐全、明确，施工图中所列标准图是否都有，是否有作废版本；（9）总图与施工图坐标、标高、图纸尺寸、管线、道路等交叉连接是否相符；（10）原地下管网位置与新图有无矛盾；（11）地质勘探资料是否齐全，水文地质资料是否符合现场实际；地基处理方法是否合理；（12）建筑物是否配套，建成后能否使用；（13）建筑与结构构造是否有不便于施工或有导致其经济问题，结构设计有疑点时亦应在会审时提出并备案；（14）有无合理化建议。
3.2.2 安装工程（1）施工图是否符合国家现行的有关技术标准、经济政策等有关规定；（2）施工的技术设备条件是否满足设计要求，当采取特殊的施工技术措施时，现有的技术力量及现场条件有无困难，能否保证工程质量和安全施工的要求；（3）有关特殊技术或新材料的要求，其品种、规格、数量能否满足需要及工艺规定要求；（4）建筑结构与安装工程的设备与管线的接合部位是否符合技术要求；（5）安装工程各专业之间有无重大矛盾；（6）图纸的份数及说明是否齐全、清楚、明确，图纸上标注的尺寸、坐标、标高及地上、地下工程和道路交汇等有无遗漏和矛盾。
