SHELL气化洗涤塔出口合成气带水原因分析及对策
壳牌气化炉进水原因分析
壳牌气化炉进水原因分析一、壳牌煤气化工艺简介壳牌煤气化采用悬浮夹带流化床技术。
空分装置送过来约5 ℃的氧气用氧气预热器加热至180 ℃，为提高粗合成气中有效气体含量以及改善渣的形态，再往氧气中添加少量微过热的中压蒸汽，然后从煤粉加压单元用氮气输送过来的煤粉一起送入气化室内对置的煤烧嘴内，发生剧烈的气化反应，生成粗合成气。
粗合成气经过激冷段、气体输送段、合成气冷却器被冷却为330 ℃左右后，在干洗单元被24组陶瓷滤棒净化，大部分飞灰被过滤下，粗合成气中的固体含量降至20 mg/m3进入湿洗单元，洗去粗合成气中的飞灰与卤素，并进一步冷却合成气温度至180 ℃左右，送入甲醇装置。
二、气化炉进水原因分析及影响1.气化室进水气化室进水可能来源于3处：氧气预热器内漏，煤烧嘴尖端破损造成的调和水内漏，马弗炉或气化室膜式壁爆管。
氧气预热器内漏和煤烧嘴尖端破损造成的调和水内漏都有一个过程，刚开始可能只漏一点，慢慢变大。
如果是氧气预热器内漏，壳侧的水汽混合物的压力高达56bar，氧气温度46bar，水漏进氧气里，因为漏尽氧气预热器的水很少，所以水的分压远低于其饱和压力，根据拉乌尔定律，水会汽化成蒸气。
而氧流量的流量计安装在氧气预热器后，所以测得得氧流量包括一部分水蒸气，实际氧流量比测得的值低，如果氧煤比低，气化温度低，这是排渣系统排出极潮湿的粉状渣，我们就会往上调氧煤比。
气化炉的负荷是以氧流量为准，同等氧负荷下，氧煤比比设计值高；而气化温度高达1350～1450 ℃，气化反应速率是温度的函数，并且副反应co + h2o co2 + h2是吸热反应，高温会促使上述反应迅速的向右进行。
漏进气化室的少量水有可能都参加了反应。
所以湿洗单元的出口有合成气组分分析会显示h2含量上升，co含量降低，h2/co上升，co2含量比设计值高。
最后合成气组分稳定在新的平衡状态，但随着泄漏量的增大，渣的形态会产生变化，渣变成有规则的块状渣，使除渣单元工况恶化，破渣机开始出现压力高、排渣单元架桥等现象，又因为合成气的饱和度一定，湿洗单元降低合成气的温度主要靠水蒸发的相变热，氧气预热器内漏，造成合成气中已经有一定的过热蒸汽，而合成气的饱和度已定，湿洗单元的出口温度增加，后系统甲醇的变换无法控制。

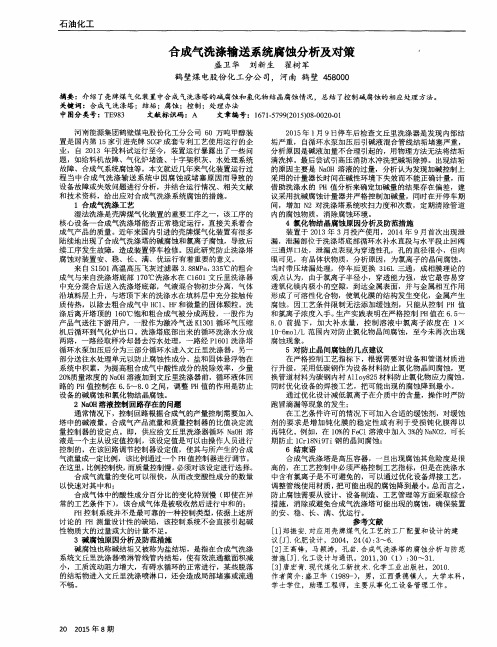

合成气洗涤输送系统腐蚀分析及对策
河南 能源集 团鹤壁煤 电股份化工分公 司 ６ Ｏ万吨 甲醇装 置 是国内第 １ ５家引进壳牌 Ｓ Ｃ Ｇ Ｐ 成套专利工艺使用运行 的企 业，自 ２ ０ １ ３年投料试 运行 至今 ，装置运行暴露 出了一些 问 题，如给料机故障 、气化炉堵渣 、十 字架积 灰、水处理系统 故障、合成气系统腐蚀等 。本文就近几年来气化装置运行过 程 当 中合 成气洗 涤输送 系统 中因腐蚀 或堵塞 原因而 导致 的 设备故 障或失效 问题进行分析 ，并结 合运 行情 况、相关文献 和技术 资料 ，给 出应对合成气洗涤系统腐蚀 的措施 。 １合成气洗涤工艺 湿法洗涤是壳牌煤气化装置的重要工序之一 ，该工序 的 核 心设备一合成气洗涤塔能否正常稳定运行 ，直接关系着合 成气产 品的质量 。近年 来国 内引进 的壳牌煤气化装置有很多 陆续地 出现 了合成气洗涤塔 的碱腐蚀和氯离子腐蚀，导致后 续工序发生故 障，造成装置停车检修。因此研 究防止洗涤塔 腐蚀对装置安 、稳 、长 、满 、优运行有着重要 的意义 。
洗涤塔底部出来的循环洗涤水分成两路一路经取样冷却器去污水处理一路经p1601洗涤塔循环水泵加压后分为三部分循环水进入文丘里洗涤器另一部分送往水处理单元以防止腐蚀性成分盐和固体悬浮物在系统中积累为提高粗合成气中酸性成分的脱除效率少量20质量浓度的naoh溶液加到文丘里洗涤器前循环液体回路的ph值控制在6580之间调整ph值的作用是防止设备的碱腐蚀和氯化物结晶腐蚀
４氯化物结 晶腐蚀原 因分析及 防范措施
装置于 ２ ０ １ ３年 ３月投产使用 ，２ ０ １ ４年 ９ 月首次 出现 泄 漏 ，泄漏 部位 于洗涤塔底 部循环水补水直段与水平段止 回阀 三 通 焊 口处 ，泄 漏 点 表 现 为 穿 透 性 孔 ， 孔 的 直径 很 小 ，但 肉 眼可见 ，有 晶体状物质 ，分析原 因，为氯离子 的晶间腐蚀 。 当时带压堵漏处理 ，停车后更换 ３ １ ６ Ｌ三通 ，成相膜理论 的 观 点认为 ，由于氯离子半径小 ，穿透能力强 ，故 它最 容易穿 透氧化镁 内极小 的空 隙，到达金属表面，并 与金属相 互作用 形成 了可溶性化合物 ，使氧化膜的结构发生变化，金属产生 腐蚀 。因工 艺条件 限制无法添加缓蚀剂 ，只能从控制 Ｐ Ｈ值 和氯离子浓度入手 。 生产 实践表 明在严格控制 Ｐ Ｈ值在 ６ ． ５ ～ ８ ． ０前 提下 ，加大补 水量 ，控制 溶液 中氯离子 浓度 在 １ × １ ０ — ６ ｍ ｏ ｌ ／ Ｌ范围 内对防止氯化物晶间腐蚀 ，至今 未再 次出现 腐蚀现 象。
Shell煤气化初步水处理系统运行问题及解决
Shell煤气化初步水处理系统运行问题及解决宋金荣【摘要】介绍了Shell煤气化初步水处理系统的工艺流程、仪表联锁及工作原理,总结了常见的运行问题,对管线泄漏、机泵故障、汽提塔结垢、过滤系统故障、澄清水水质差等问题的原因进行了探讨,并提出了解决措施.【期刊名称】《河南化工》【年(卷),期】2018(035)002【总页数】4页(P34-36,48)【关键词】Shell煤气化;初步水处理系统;运行问题;应对策略【作者】宋金荣【作者单位】中国神华煤制油化工有限公司鄂尔多斯煤制油分公司,内蒙古鄂尔多斯 017209【正文语种】中文【中图分类】TQ546煤气化是实现煤炭综合利用和洁净煤技术的重要技术和主要手段，是发展现代煤化工、煤制油、燃料煤气等工业化生产的龙头。
SCGP(Shell Coal Gasification Process，简称SCGP)是当今世界上较为先进的第二代煤气化工艺之一，国内先后有多家单位累计引进32套SCGP煤气化装置，单炉日投煤900～3 200 t/d。
初步水处理系统曾发生管线泄漏、机泵不打量、汽提塔结垢、排污水冷却器泄漏、过滤系统故障、澄清水水质差等一系列问题，是Shell煤气化工艺亟待解决的问题。
1 初步水处理系统工艺1.1 工艺流程洗涤塔排出的高压灰水经减压管X1701A/B减压后，进入SSS给料罐V1704闪蒸，并经SSS给料泵P1703A/B送至酸性灰浆汽提塔C1701上部；来自水力旋流器S1403的渣水进入SSS给料罐V1701，并经SSS给料泵P1701A/B送至酸性灰浆汽提塔C1701中部。
废水与从塔底部加入的0.45 MPa低压蒸汽逆流接触进行汽提。
汽提出的酸性气经SSS排放气冷凝器E1702冷凝、SSS回流罐V1703分离后，酸性气送往酸性气火炬，冷凝液经SSS回流泵P1706A/B加压后返回酸性灰浆汽提塔C1701的顶部作为回流。
汽提后的酸性灰浆经SSS排污水泵P1702A/B加压、SSS排污水冷却器E1701A/B冷却后送至澄清槽S1701，渣脱水槽T1401小室内的细渣浆也由泵加压输送至澄清槽S1701。

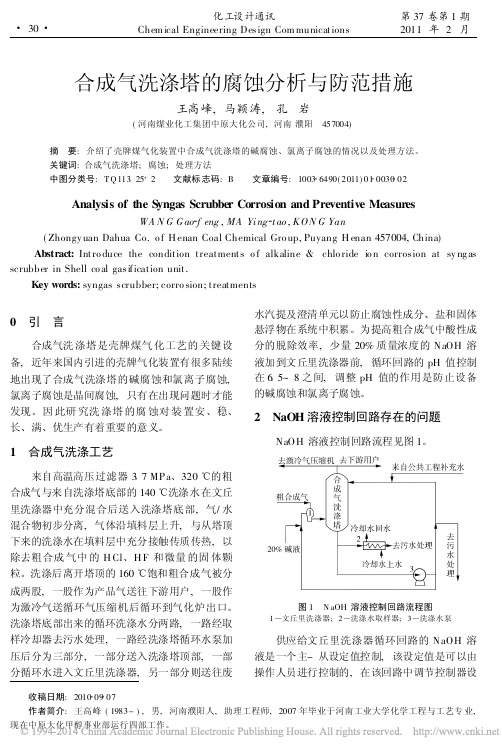

合成气洗涤塔的腐蚀分析与防范措施
