通信原理综合实验箱
通信原理综合实验箱
通信原理综合实验箱是通信原理课程中的重要实践教学工具，它是通过集成多种通信原理实验模块而成的综合实验设备，可以用于进行调制解调、信号传输、信道编解码、数字信号处理等方面的实验。
本文将介绍通信原理综合实验箱的组成结构、实验模块以及实验方法。
首先，通信原理综合实验箱的组成结构包括主控模块、信号源模块、调制解调模块、信号传输模块、信道编解码模块、数字信号处理模块等。
主控模块是整个实验箱的核心，它负责控制各个实验模块的工作状态，以及实验数据的采集和处理。
信号源模块提供各种类型的信号源，如正弦信号、方波信号、三角波信号等，用于进行调制和解调实验。
调制解调模块包括调制器和解调器，可以进行调幅调频调相等各种调制方式的实验。
信号传输模块提供了模拟信号和数字信号的传输通道，可以进行信号传输特性的实验。
信道编解码模块用于进行信道编码和解码实验，可以模拟信道传输过程中的误码情况。
数字信号处理模块包括各种数字滤波器、数字调制解调器等，可以进行数字信号处理的实验。
其次，通信原理综合实验箱的实验模块包括调制解调实验、信
号传输实验、信道编解码实验、数字信号处理实验等。
在调制解调
实验中，可以通过调制解调模块进行调幅调频调相等各种调制方式
的实验，观察调制信号的波形特性和频谱特性。
在信号传输实验中，可以通过信号传输模块模拟信号在传输过程中的衰减和失真情况，
了解信号传输特性。
在信道编解码实验中，可以通过信道编解码模
块模拟信道传输过程中的误码情况，观察编解码算法的性能。
在数
字信号处理实验中，可以通过数字信号处理模块进行数字滤波、数
字调制解调等实验，了解数字信号处理的原理和方法。
最后，通信原理综合实验箱的实验方法包括实验准备、实验操作、实验数据采集和实验报告撰写等步骤。
在进行实验前，需要对
实验箱和实验模块进行检查和调试，确保实验设备正常工作。
在实
验操作中，需要按照实验要求进行实验操作，采集实验数据并进行
实验记录。
在实验报告撰写中，需要对实验过程和实验结果进行分
析和总结，撰写实验报告并进行实验结果的展示和讨论。
综上所述，通信原理综合实验箱是通信原理课程中不可或缺的
实践教学工具，它通过集成多种通信原理实验模块，可以进行调制
解调、信号传输、信道编解码、数字信号处理等方面的实验，对于
学生的通信原理实践能力的培养具有重要意义。
通过对通信原理综
合实验箱的组成结构、实验模块以及实验方法的介绍，可以更好地
理解和应用通信原理知识，提高学生的实践能力和创新能力。
通信原理综合实验室配置方案
实验教学质量监控与评估
实验操作规范
制定实验操作规范，要求学生按 照规范进行实验操作，确保实验
教学的质量。
实验教学考核
通过考核评价学生的实验操作能 力、实验结果分析和解决问题的 能力，综合评价实验教学的效果
。
教学质量反馈
通过学生和教师的反馈，及时发 现和解决实验教学中存在的问题
教学功能
为教师提供灵活的教学手 段，包括实验演示、模拟 仿真、远程教学等。
实验室规模与布局
规模
实验室的面积约为300平方米，可容纳约30名学生进行实验 和实践。
布局
实验室分为实验区、实践区和教学区三个部分。实验区配备 各种实验设备和仪器；实践区设置多个实践项目，包括无线 通信、数字电视等；教学区配备多媒体教学设备，可供学生 进行模拟仿真和远程教学。
01
培养优秀人才
02
培养优秀人才
03
实验室可以为学生提供更加良好的实验环境和条件，有利于培养出更多的优秀 人才。
展望未来发展与可能的改进方向
持续更新设备和技术
随着科技的不断进步 ，实验室需要不断更 新设备和技
保持设备和技术更新
THANKS
感谢观看
设备维护与保养
定期对实验设备进行检查 和维护，确保设备的正常 运行，延长设备使用寿命 。
实验教程规划与编写
教程内容设计
根据通信原理课程的教学大纲， 设计实验课程的内容，包括理论 知识点、实验目的、实验步骤等
。
教程编写的规范
按照一定的编写规范，组织实验教 程的编写，确保教程内容的严谨性 和可读性。
教程修订与完善
电脑及周边设备

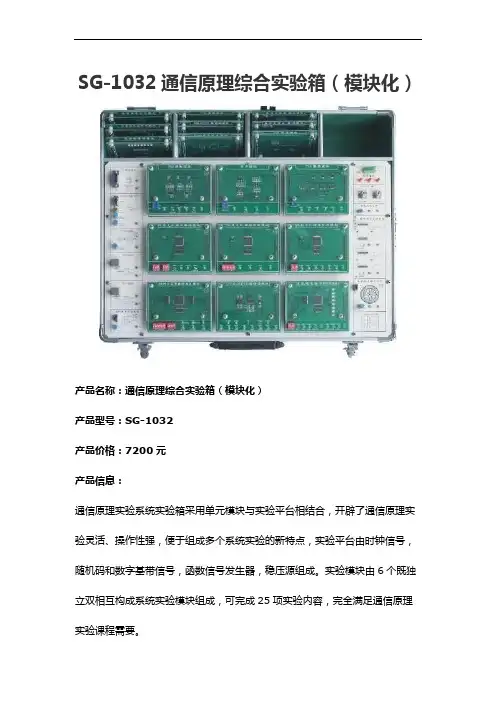

SG-1032通信原理综合实验箱(模块化)
SG-1032通信原理综合实验箱（模块化）产品名称：通信原理综合实验箱（模块化）产品型号：SG-1032产品价格：7200元产品信息：通信原理实验系统实验箱采用单元模块与实验平台相结合，开辟了通信原理实验灵活、操作性强，便于组成多个系统实验的新特点，实验平台由时钟信号，随机码和数字基带信号，函数信号发生器，稳压源组成。
实验模块由6个既独立双相互构成系统实验模块组成，可完成25项实验内容，完全满足通信原理实验课程需要。
一、主要性能指标：1、输入：AC 220V±10%2、输出：直流电压±5V/0.5A ±12V/0.5A均采用过流保护声光报警.3、模拟信号源：a、正弦信号：f=20Hz-200KHz Vpp=0～15Vb、方波信号：f=20Hz-200KHz Vpp=0～20Vc、三角波：f=20Hz-200KHz Vpp=0～20V4、数字信号源①时钟信号：4096KHz 2048KHz 1024KHz 512KHz 256KHz 128KHz 64KHz 32KHz 16KHz 8KHz 2KHz 1KHz②帧同步信号：8KHz窄脉冲③伪随机码：1110010周期性序列④M序列码：1010111011000111115、数字基带信号源：①双极性非归零码（BNRZ码）②单极性归零码（RZ码）③双极性归零码（BRZ码）④传号交替反转码（AMI码）⑤单极性非归零码（NRZ码）⑥帧同步信号（FS）⑦双相码（BPH码）⑧位同步信号（BS）数字基带信号源可根据需要自由编码.6、监听系统：音频功率放大。
7、话音采集放大（话筒信号、数字音乐信号）二、实验内容：1、信号发生器系统实验2、PAM调制实验3、脉冲振调制（PAM）系统实验4、PCM编码实验5、脉冲编码调制（PCM CODEC）系统实验6、增量调制编码实验7、增量调制系统实验8、VOC压振荡器实验9、基本锁相环实验10、琐相式数字频率合成器系统实验11、2PSK调制实验12、2PSK解调实验13、2DPSK调制实验14、2DPSK解调实验15、眼图实验16、位同步信号恢复实验17、FSK调制实验18、FSK解调实验19、通信系统综合实验20、数字通信系统信号发生器实验21、自适应差分脉冲编码（ADPCM）系统实验22、数字信号基带压缩传输处理系统实验23、数字信号基带扩展传输处理系统实验24、接收ADPCM数字信号基带传输处理及数字综合实。

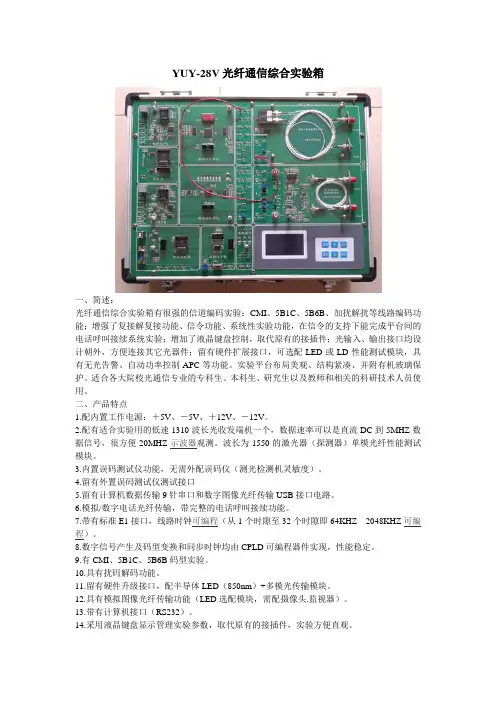

YUY-28V光纤通信综合实验箱
YUY-28V光纤通信综合实验箱一、简述：光纤通信综合实验箱有很强的信道编码实验：CMI、5B1C、5B6B、加扰解扰等线路编码功能；增强了复接解复接功能、信令功能、系统性实验功能，在信令的支持下能完成平台间的电话呼叫接续系统实验；增加了液晶键盘控制，取代原有的接插件；光输入、输出接口均设计朝外，方便连接其它光器件；留有硬件扩展接口，可选配LED或LD性能测试模块，具有无光告警、自动功率控制APC等功能。
实验平台布局美观、结构紧凑、并附有机玻璃保护。
适合各大院校光通信专业的专科生、本科生、研究生以及教师和相关的科研技术人员使用。
二、产品特点1.配内置工作电源：＋5V、－5V、＋12V、－12V。
2.配有适合实验用的低速1310波长光收发端机一个，数据速率可以是直流DC到5MHZ数据信号，很方便20MHZ示波器观测。
波长为1550的激光器（探测器）单模光纤性能测试模块。
3.内置误码测试仪功能，无需外配误码仪（测光检测机灵敏度）。
4.留有外置误码测试仪测试接口5.留有计算机数据传输9针串口和数字图像光纤传输USB接口电路。
6.模拟/数字电话光纤传输，带完整的电话呼叫接续功能。
7.带有标准E1接口，线路时钟可编程（从1个时隙至32个时隙即64KHZ---2048KHZ可编程）。
8.数字信号产生及码型变换和同步时钟均由CPLD可编程器件实现，性能稳定。
9.有CMI、5B1C、5B6B码型实验。
10.具有扰码解码功能。
11.留有硬件升级接口，配半导体LED（850nm）+多模光传输模块。
12.具有模拟图像光纤传输功能（LED选配模块，需配摄像头.监视器）。
13.带有计算机接口（RS232）。
14.采用液晶键盘显示管理实验参数，取代原有的接插件，实验方便直观。
15.发端、收端的电部分功能灵活，可根据学校要求进行功能升级。
16.光端机的光输入、输出接口都由尾纤、法兰引出，有效的防止实验操作时对光端机的物理损伤。

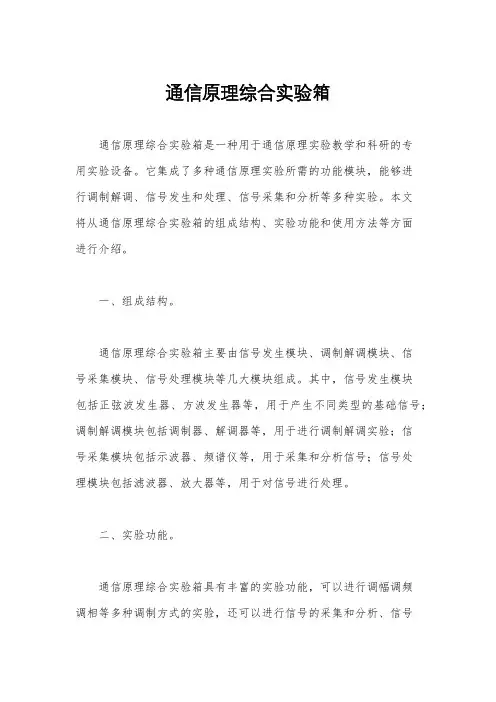

通信原理综合实验箱
通信原理综合实验箱通信原理综合实验箱是一种用于通信原理实验教学和科研的专用实验设备。
它集成了多种通信原理实验所需的功能模块，能够进行调制解调、信号发生和处理、信号采集和分析等多种实验。
本文将从通信原理综合实验箱的组成结构、实验功能和使用方法等方面进行介绍。
一、组成结构。
通信原理综合实验箱主要由信号发生模块、调制解调模块、信号采集模块、信号处理模块等几大模块组成。
其中，信号发生模块包括正弦波发生器、方波发生器等，用于产生不同类型的基础信号；调制解调模块包括调制器、解调器等，用于进行调制解调实验；信号采集模块包括示波器、频谱仪等，用于采集和分析信号；信号处理模块包括滤波器、放大器等，用于对信号进行处理。
二、实验功能。
通信原理综合实验箱具有丰富的实验功能，可以进行调幅调频调相等多种调制方式的实验，还可以进行信号的采集和分析、信号的滤波和放大等实验。
通过这些实验，学生可以深入了解不同调制方式的特点和应用，掌握信号的采集和处理技术，提高实际操作能力。
三、使用方法。
使用通信原理综合实验箱进行实验，首先需要按照实验要求连接好各个模块，然后根据实验指导书进行实验操作。
在实验过程中，需要注意调节各个参数，观察实验现象，记录实验数据，并进行数据分析和实验总结。
在实验结束后，需要及时清理实验台和设备，保持实验箱的整洁。
总之，通信原理综合实验箱是通信原理教学和科研中不可或缺的实验设备，它具有丰富的实验功能，能够满足不同实验要求。
通过使用通信原理综合实验箱，可以提高学生的实践能力和动手能力，加深对通信原理的理解，为今后的学习和科研打下坚实的基础。
通信原理综合实验箱,通信原理实验箱
通信原理综合实验箱,通信原理实验箱DB-8621D 通信原理综合实验箱(增强型)⼀、产品简介DB-8621D通信原理综合实验箱是针对电⼦和通信⼯程类专业学⽣，系统完成《通信原理》等现代通信技术相关课程实验专门研制的实验平台。
该通信原理综合实验箱最⼤的特点是系统性强，它真实再现了：信源的模数转换、模拟调制、信道仿真、模拟解调、信宿的数模转换的频带传输过程；光纤传输、帧同步位同步、纠错译码、解复接、信宿的数模转换的基带传输过程；信源、信源编码、码分复⽤、传输、码分解复⽤、信源译码、信宿的移动传输过程；实验平台全部采⽤模块化结构，各模块既能完成完整通信系统中对应单元部分实验，⼜能由学⽣⽤单元模块构建⼀个完整通信系统进⾏系统实验，从⽽有助于学⽣理解通信系统中各要素的作⽤；实验平台把通信系统中涉及的基本电路、终端编译码、调制解调、信道传输等重要的理论安排了相应的实验内容；实验平台既有基础性实验，⼜有采⽤新技术新器件（FPGA、DSP）等提⾼型实验，从⽽完成⼀个理论验证性、综合性、⼆次开发性，由低向⾼的系统学习过程。
通过这些实验能够促进学⽣对《通信原理》课程内容的理解、掌握，并使学⽣对通信系统、当今新技术、⼯程实现有⼀个较全⾯的了解。
系统采⽤“主板+实验模块”相结合的灵活结构，便于学校选择、定制、增加功能、硬件升级。
⼆、技术指标1、采⽤了“底板+实验模块”的结构，不仅按实验内容与功能将电路模块化，⽽且各个模块独⽴设计，能⽅便地组合进⾏单元实验和多种单/双⼯通信系统实验。
2、实验模块的输⼊输出信号都采⽤铆孔开放出来，由实验者根据实验需要进⾏连接组合，增强实验者的参与性。
4、每个实验模块都采⽤有机玻璃覆盖保护，⽅便实验室管理。
5、实验中的重要参数都可以调节或设置，⽅便实验者分析对⽐。
6、可完成单元、系统实验⼏⼗项，涵盖了终端编译码、线路编译码、调制解调、光纤、移动等⽅⾯的内容。
7、内置函数信号源、数字信号源、电话接⼝、计算机接⼝、同轴电缆信道、两个收发⼀体光端机信道、⾳频功放等功能模块，详细见“系统组成” 项。

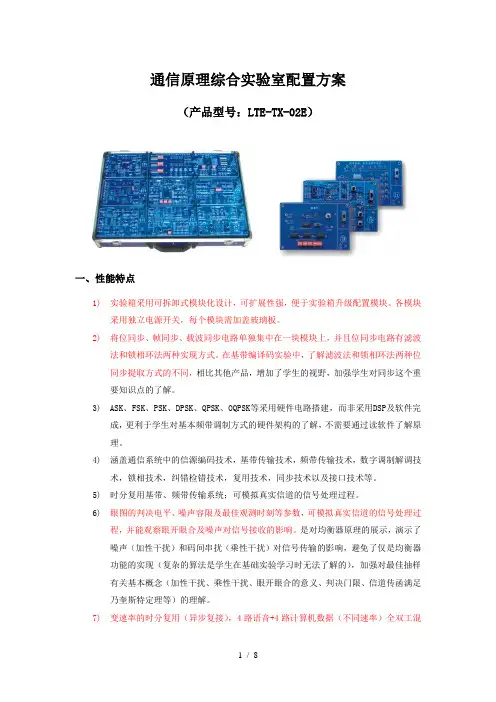

通信原理综合实验室配置方案
通信原理综合实验室配置方案（产品型号：LTE-TX-02E）一、性能特点1)实验箱采用可拆卸式模块化设计，可扩展性强，便于实验箱升级配置模块。
各模块采用独立电源开关，每个模块需加盖玻璃板。
2)将位同步、帧同步、载波同步电路单独集中在一块模块上，并且位同步电路有滤波法和锁相环法两种实现方式。
在基带编译码实验中，了解滤波法和锁相环法两种位同步提取方式的不同，相比其他产品，增加了学生的视野，加强学生对同步这个重要知识点的了解。
3)ASK、FSK、PSK、DPSK、QPSK、OQPSK等采用硬件电路搭建，而非采用DSP及软件完成，更利于学生对基本频带调制方式的硬件架构的了解，不需要通过读软件了解原理。
4)涵盖通信系统中的信源编码技术，基带传输技术，频带传输技术，数字调制解调技术，锁相技术，纠错检错技术，复用技术，同步技术以及接口技术等。
5)时分复用基带、频带传输系统；可模拟真实信道的信号处理过程。
6)眼图的判决电平、噪声容限及最佳观测时刻等参数，可模拟真实信道的信号处理过程，并能观察眼开眼合及噪声对信号接收的影响。
是对均衡器原理的展示，演示了噪声（加性干扰）和码间串扰（乘性干扰）对信号传输的影响，避免了仅是均衡器功能的实现（复杂的算法是学生在基础实验学习时无法了解的），加强对最佳抽样有关基本概念（加性干扰、乘性干扰、眼开眼合的意义、判决门限、信道传函满足乃奎斯特定理等）的理解。
7)变速率的时分复用（异步复接），4路语音+4路计算机数据（不同速率）全双工混传。
可实现PCM编码和计算机数据的时分复用混传，时分复用的时隙可调，串口通信速率可调。
通过学生自己动手改变信号的复用时隙，并且通过示波器波形直观看到信号复用时隙的变化，使学生通过实验充分理解时分复用的概念，以及变速率时分复用的原理。
8)标准计算机串口，可进行计算机与实验箱之间的数据通信。
9)主流FPGA芯片，支持二次开发实验。
10)配备实验指导书及多媒体教学课件，课件可动态展示连线过程及相应的实验结果。
通信原理综合实验箱
通信原理综合实验箱通信原理综合实验箱是一种用于教学和科研的实验设备，它集成了多种通信原理实验的功能，能够帮助学生和研究人员更好地理解和掌握通信原理的知识和技术。
本文将介绍通信原理综合实验箱的组成部分和功能特点，以及其在教学和科研中的应用。
首先，通信原理综合实验箱通常由信号源、调制解调器、射频发射接收器、数字信号处理器等部分组成。
其中，信号源用于产生各种类型的模拟信号和数字信号，调制解调器用于调制和解调信号，射频发射接收器用于发射和接收射频信号，数字信号处理器用于对数字信号进行处理和分析。
这些部分相互配合，构成了一个完整的通信原理实验系统。
其次，通信原理综合实验箱具有多种功能特点。
首先，它具有丰富的实验内容，可以进行调制解调、射频通信、数字信号处理等多种实验。
其次，它具有灵活的实验操作方式，可以通过面板操作或计算机控制进行实验操作。
再次，它具有丰富的实验数据输出方式，可以通过示波器、频谱仪、电子万用表等设备输出实验数据。
最后，它具有良好的实验性能和稳定性，能够满足各种实验要求并保证实验结果的准确性和可靠性。
最后，通信原理综合实验箱在教学和科研中具有广泛的应用。
在教学方面，它可以作为通信原理课程的实验教学设备，帮助学生进行实验操作和实验验证，加深对通信原理知识的理解。
在科研方面，它可以作为科研人员进行通信原理技术研究的实验平台，用于验证和验证新的通信原理技术和方法。
综上所述，通信原理综合实验箱是一种功能强大、灵活多样的实验设备，具有重要的教学和科研价值。
相信随着通信技术的不断发展，通信原理综合实验箱将会在教学和科研中发挥越来越重要的作用。
通信原理实验箱实验教材
实验一PAM实验一、实验目的1、验证抽样定理；2、观察PAM信号形成的过程；3、了解混迭效应产生的原因；4、学习中频抽样的基本方法；二、实验仪器1、J H5001Ⅱ通信原理基础实验箱一台2、20MHz双踪示波器一台3、函数信号发生器一台三、实验原理利用抽样脉冲把一个连续信号变为时间上离散的样值序列，这一过程称之为抽样。
抽样后的信号称为脉冲调幅（PAM）信号。
抽样定理指出，一个频带受限信号m(t)，如果它的最高频率为f h，则可以唯一地由频率等于或大于2f h的样值序列所决定。
在满足抽样定理的条件下，抽样信号保留了原信号的全部信息，并且，从抽样信号中可以无失真地恢复出原始信号。
在抽样定理实验中，采用标准的8KHz抽样频率，并用函数信号发生器产生一个信号，通过改变函数信号发生器的频率，观察抽样序列和重建信号，检验抽样定理的正确性。
抽样定理实验各点波形见图2.1.1所示。
图2.1.1 抽样定理实验原理框图图2.1.2 抽样定理实验电路组成框图图2.1.2 是通信原理基础实验箱所设计的抽样定理实验电路组成框图。
电路原理描述：将K701设置在测试位置时（右端），输入信号来自测试信号。
测试信号可以选择外部测试信号或内部测试信号，当设置在信号模块内的跳线开关K001设置在1_2位置（左端）时，选择内部1KHz 测试信号；当设置在2_3位置（右端）时选择外部测试信号，测试信号从J005模拟测试端口输入。
抽样定理实验采用外部测试信号输入。
运放U701A 、U701B （TL084）和周边阻容器件组成一个3dB 带宽为3400Hz 的低通滤波器，用于限制最高的信号频率。
信号经运放U701C 缓冲输出，送到U703（CD4066）模拟开关。
模拟开关U703（CD4066）通过抽样时钟完成对信号的抽样，形成抽样序列信号。
信号经运放U702B （TL084）缓冲输出。
运放U702A 、U702C （TL084）和周边阻容器件组成一个3dB 带宽为3400Hz 的低通滤波器，用来恢复原始信号。
华中科技大学 TX-3B通信原理实验箱 说明书
TX-3B 通信原理实验箱使用说明书编写人：刘开健 审核人：佘新平一．设备名称：通信原理实验箱二．规格/型号：TX-3B三．厂家： 华中科技大学四．本实验系统及实验面板简介：4.1 系统介绍：为配合《通信原理》课程的理论教学，华中科技大学电子与信息系王福昌老师等先后研制了TX-1、TX-2、TX-3、TX-3B 通信原理教学实验系统，本实验箱为TX-3B。
现代通信包括传输、复用、交换、网络等四大技术。
《通信原理》课程主要介绍传输及复用技术。
本实验系统涵盖了数字频带传输的主要内容及时分复用技术,其设计思路是如图1所示的两路PCM/2DPSK 数字电话系统。
图1 系统设计框图图中STA、STB 分别为发端的两路模拟话音信号，BS 为时钟信号，SLA、SLB 为抽样信号，F 为帧同步码，AK 为绝对码，BK 为相对码。
在收端CP 为位同步信号，FS 为帧同步信号，F 1、F 2为两个路同步信号，SRA、SRB 为两个PCM 译码器输出的模拟话音信号。
图中发滤波器用来限制进入信道的信号带宽，提高信道的频带利用率。
收滤波器用来滤除带外噪声并与发滤波器、信道相配合满足无码间串扰条件。
由于系统的频率特性、码速率与码间串扰之间的关系比较适合于软件仿真实验，再考虑到收端有关信号波形的可观测性，我们在本实验系统中省略了发滤波器、信道及SRA SRB b收滤波器，而直接将2PSK调制器输出信号连接到载波提取单元和相干解调单元。
信道编译码实验也比较易于用软件仿真，所以本系统设计中也不考虑。
对普通语音信号进行编码而产生的PCM信号是随机信号，不适于用示波器观察信号传输过程中的变化。
所以我们用24比特为一帧的周期信号取代实际的数字语音信号作为发端的AK信号，该周期信号由两路数据（每路8比特）和7比特帧同步码以及一未定义比特复接而成。
在收端对两路数据进行分接，形成两路并行码和两路串行码，发端的24比特信号可根据实验需要任意设置。
2-通信原理综合实验箱
通信原理综合实验箱
通信原理综合实验箱型号SP-PTCCE11A 单价： 5800 元产品图片：
（注：图示只有9个模块，实际是10个模块，可更换）
产品参数：
1、★配置模块10个，可拆卸更换：
1）DDS信号源模块
2）模拟点频信号源模块
3）幅度调制解调模块
4）角度调制解调模块
5）二进制调制解调模块1（ASK FSK）
6）PCM编解码模块
7）信源编解码模块
8）信道编解码模块
9）CVSD编解码模块
10）二进制调制解调模块2（PSK）
2、实验箱辅助教学资料丰富：
1）包括实验指导书
附件：配置软件截图
中文版NRZ编解码自主学习软件截图英文版NRZ编解码自主学习软件截图
中文版BCH编解码自主学习软件截图英文版BCH编解码自主学习软件截图
PSK调制解调仿真文件及视频截图。
