硅酸盐水泥的性能分析
混凝土典型案例解析
一.典型试题解析例1-1 材料的密度、表观密度、堆积密度有何区别？材料含水后的影响？答：三者均表示材料单位体积的质量。
但测定方法不同，计算时采用的体积不同。
密度：采用材料的绝对密实体积；表观密度：采用材料的表观体积（实体体积+闭口孔隙体积）；堆积密度：采用材料的堆积体积（材料总体积+颗粒间空隙体积）。
含水对密度、表观密度无影响，因密度、表观密度均指绝对干燥状态下的物理常数。
对堆积密度的影响则较为复杂，一般含水后堆积密度增大。
【评注】本题目主要考查密度、表现密度、堆积密度的基本概念。
相同点在于三者都是表示材料单位体积的质量，不同点在于计算时三者的体积概念不同。
材料密实体积——绝于状态，绝对密实，不含任何孔隙。
材料表观体积——自然状态，含闭口孔隙，不含开口孔隙。
材料堆积体积——绝干或含水状态，自然堆积状态，含颗粒间空隙。
例1-2 某石材在气干、绝干、水饱和情况下测得的抗压强度分别为174，178，165mpa，求该石材的软化系数，并判断该石材可否用于水下工程。
答：该石材的软化系数为kr=fb/fg=165/178=0.93∵该石材的软化系数为0.93＞0.85，为耐水石材，∴可用于水下工程。
【评注】考点为软化系数的概念及耐水标准，还应区别气干和绝干状态。
软化系数为材料吸水饱和状态下的抗压强度与材料在绝对干燥状态下的抗压强度之比。
筛孔尺寸（mm）例1-1 材料的密度、表观密度、堆积密度有何区别？材料含水后的影响？答：三者均表示材料单位体积的质量。
但测定方法不同，计算时采用的体积不同。
密度：采用材料的绝对密实体积；表观密度：采用材料的表观体积（实体体积+闭口孔隙体积）；堆积密度：采用材料的堆积体积（材料总体积+颗粒间空隙体积）。
含水对密度、表观密度无影响，因密度、表观密度均指绝对干燥状态下的物理常数。
对堆积密度的影响则较为复杂，一般含水后堆积密度增大。
【评注】本题目主要考查密度、表现密度、堆积密度的基本概念。
硅酸盐水泥的物化性能
当CaO浓度<1mmol／L时，生成氢氧 化钙和硅酸凝胶。
当CaO浓度为l~2mmo1/L时，生成 水化硅酸钙和硅酸凝胶。
图7-1 水化硅酸钙与溶液间的平衡图
当CaO浓度为2~20mmol/L时，生成
C／S比2.5)H2O表示， 称为C—S—H (I)。
长，出现第二个放热峰，在峰顶达最大反应 速率，相应为最大放热速率。加速期处于 4~8h，然后开始早期硬化。
（4）减速期
反应速率随时间下降，又称衰减期，处 于12—24h。由于水化产物CH和C—S—H从 溶液中结晶出来而在C3S表面形成包裹层，故 水化作用受水通过产物层的扩散控制而变慢。
（5）稳定期 是反应速率很低并基本稳定的阶段，
（1）初始水化期
加水后立即发生急剧反应迅速放热， Ca2+迅速从C3S粒子表面释放，几分钟内pH 值上升超过12，溶液具有强碱性，此阶段约 在15min内结束。
（2）诱导期 此阶段水解反应很慢，又称为静止期
或潜伏期。一般维持2~4h，是硅酸盐水泥 能在几小时内保持塑性的原因。
（3）加速期 反应重新加快，反应速率随时间而增
水泥水化放热的周期很长，但大部分热 量是在3d以内放出。
水化热的大小与放热速率首先决定于熟 料的矿物组成，一般规律为：C3A的水化热 和放热速率最大；C3S和C4AF次之；C2S的水 化热最小，放热速率也最慢。
影响水化热的因素很多，凡能加速水泥 水化的各种因素，均能相应提高放热速率。
五、体积变化
3CaO·SiO2十nH2O==xCaO·SiO2·y H2O十 (3一x)Ca(OH)2 简写为： C3S十nH==C—S—H十(3一x)CH
上式表明，其水化产物为C—S—H凝胶和氢氧化钙。 C—S—H有时也被笼统地称之为水化硅酸钙，它的组成不确 定，其CaO／SiO2(摩尔比，简写成C／S)和H2O／SiO2(摩尔 比，简写为H／S)都在较大范围内变动。C—S—H凝胶的组 成与它所处液相的Ca(OH)2浓度有关，如图5-1所示。

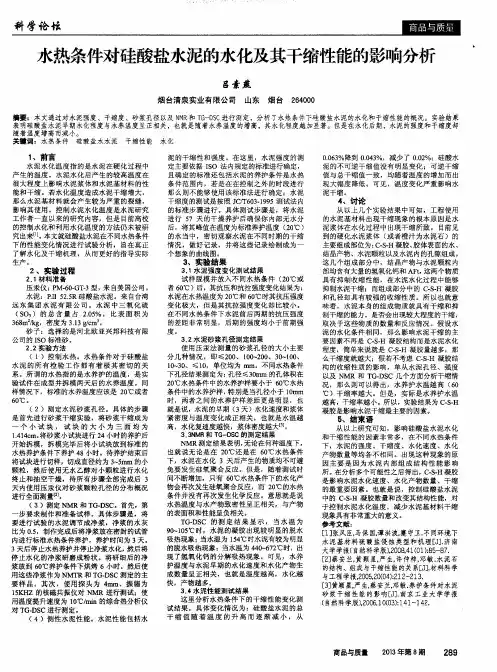

水热条件对硅酸盐水泥的水化及其干缩性能的影响分析
３ 、实验结果
３ ． １水泥强度变化测试结果 试 样脱模 并放入不 同水热条件 （ ２ ０ ℃或 者６ Ｏ ℃）后，其抗 压和抗 拉强度变 化结果为： 水泥在 水热温 度为 ２ ０ ℃和 ６ ０ ℃时其抗 压强度 变 化极大 ，但是其抗拉 强度变化 却 比较小 。 在 不 同水热 条件下水泥 前后两 期的抗压强度 的差距非常 明显 ，后期 的强度均 小于前期 强 度。 ３ ． ２水泥砂 浆孔径 测定 结果 使 用压汞法 测量 的砂 浆孔径 的大小主要 分几 种情况 ，即 ≤２ ０ ０ 、１ ０ ０ ￣ ２ ０ ０ 、３ ０ ～ １ ０ ０ 、 ｌ ０ ～ ３ Ｏ 、≤１ Ｏ ，单位均为 ｍ ｎ ｌ 。不 同水热条件 下孔径 结果测 定为： 孔径≤３ ０ ｍ ｍ 的孔体积在 ２ Ｏ ℃水热条件 中的水养护样 要小于 ６ Ｏ ℃水热 条件 中的水养护样 ， 特别是当孔径小于 １ ０ ｍ ｍ 时，两者之 间的水养护样 差距更是 明显 ，也 就是说 ， 水 泥的早期 （ ３ 天） 水化速度和浆体 紧密度 与温度变 化成正相 关 ，也就 是水温越 高 ，水化复速度越快 ，浆体密度越大口 ］ 。 ３ ． ３ Ｎ ＭＲ和 Ｔ Ｇ －Ｄ Ｓ Ｃ的测定结果 Ｎ ＭＲ测定结果表 明， 无论在何种温度下 ， 也就 说无论是在 ２ ０ ℃还 是在 ６ Ｏ ℃水 热条件 下 ，水泥在水化 ３天后产生 的物质均不可避 免要 发生硅氧聚 合反应 。但是 ，随着 测试 时 间不断增加 ，只有 ６ ０ ℃水热条件下 的水化产 物会再次发生硅氧聚合反应 ，而 ２ ０ ℃的水热 条件 并没有再次 发生化学 反应 。意 思就是说 水热温 度与水产物 致密性 呈正相关 ，与产物 的表面积和性能呈负相关 。 Ｔ Ｇ ． ＤＳ Ｃ 的 测 定 结果 显 示 ， 当水 温 为 ９ ｏ ￣１ ０ ５ ℃时 ，水泥 的凝胶 出现 较明显 的脱水 吸热现象； 当水温为 １ ５ ４ ℃时水泥有较为明显 的脱水吸热现象；当水温为 ４ ４ ０ ～ ６ ７ ２ ℃时 ，出 现 了氢氧化 钙 的分 解吸热现象 。可见 ，水养 护温度 与水泥早期 的水化速度 和水化产物 生 成数量 呈正相关 ，也就是温度 越高 ，水化 越
硅酸盐水泥性能研究及应用
硅酸盐水泥性能研究及应用一、引言硅酸盐水泥是一种常用的水泥类型，在民用、工业及工程建设中得到广泛应用，硅酸盐水泥具有许多优良的性能，且较其他水泥种类具有许多突出的优点，例如，具有强度高、化学稳定性好、早期强度发展较快等特点，在实际应用中也越来越广泛。
本文将系统地介绍硅酸盐水泥的相关研究及应用。
二、硅酸盐水泥的基本性能硅酸盐水泥是以熟石灰、石膏、石英粉体等作为原料，通过熟烧制得到的一种水泥，其基本特征是主要成分是硅酸盐和酸化钙，硬化后形成孔隙结构，具有良好的物理学、力学性能和耐腐蚀性。
硅酸盐水泥的基本性能主要有以下四个方面：1.硬化形成孔隙结构，具有良好的物理性能硅酸盐水泥的成型过程是由于熟石灰与石英等原料于高温下反应，生成物质可以根据加入的硅酸盐类型不同形成不同晶体型态，其中较常见的包括三钙硅酸盐、双钙硅酸盐等。
硬化后形成的孔隙结构大小不均、分布不一，但总体上来说，其孔隙率较高，常在35%左右。
2.硬化后的强度高硅酸盐水泥的强度主要取决于浆体中生成的矿物物相和孔隙结构，其中，在钠二硅酸盐的作用下生成的硅酸盐钙水泥矿物物相是硬化后主要的力学性能来源，硅酸盐钙水泥的强度可达到其他水泥的两倍以上，通常在28日龄时强度达到60-100MPa。
3.化学稳定性高硅酸盐水泥的化学稳定性好，主要因为硅酸盐钙水泥中的活性成分大量消耗了自由石灰，形成无可溶性的物质，从而在机理上抑制了水泥在各种环境中的反应，稳定性能好，适用于各种特殊工程。
4.早期强度发展较快硅酸盐水泥的早期强度发展较快，硬度大，通常在12小时后就能够达到其他水泥种类所需的24小时以上，而在3天内硬度的提高速度优于普通水泥。
三、硅酸盐水泥在建筑工程中的应用硅酸盐水泥因其优良的性能，在建筑工程中应用极广，并且有着好的经济效益。
在建设大型桥梁、高层建筑、地下工程和极度环境的工程建设中，硅酸盐水泥得到了广泛的应用。
1.自密实混凝土在角质、水泥和煤矸石中混合硅酸盐水泥，通过硬化反应生成具有早期强度发展、化学稳定性好、耐腐蚀的自密实混凝土，适用于隧道和水坝的建设和维护。

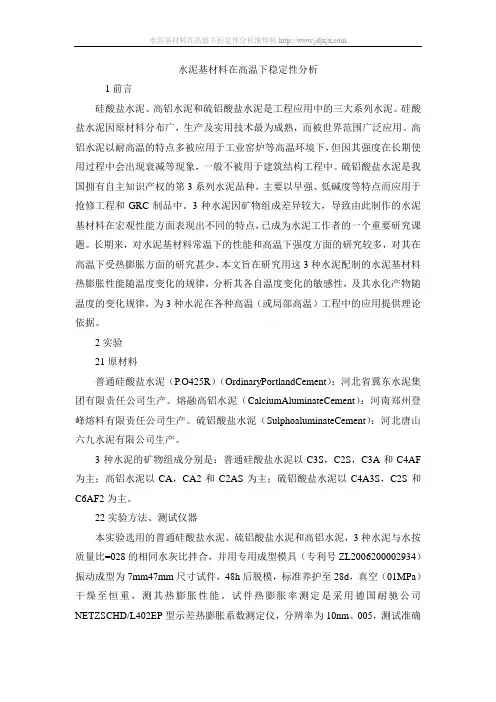

水泥基材料在高温下稳定性分析
水泥基材料在高温下稳定性分析1前言硅酸盐水泥、高铝水泥和硫铝酸盐水泥是工程应用中的三大系列水泥。
硅酸盐水泥因原材料分布广，生产及实用技术最为成熟，而被世界范围广泛应用。
高铝水泥以耐高温的特点多被应用于工业窑炉等高温环境下，但因其强度在长期使用过程中会出现衰减等现象，一般不被用于建筑结构工程中。
硫铝酸盐水泥是我国拥有自主知识产权的第3系列水泥品种，主要以早强、低碱度等特点而应用于抢修工程和GRC制品中。
3种水泥因矿物组成差异较大，导致由此制作的水泥基材料在宏观性能方面表现出不同的特点，已成为水泥工作者的一个重要研究课题。
长期来，对水泥基材料常温下的性能和高温下强度方面的研究较多，对其在高温下受热膨胀方面的研究甚少，本文旨在研究用这3种水泥配制的水泥基材料热膨胀性能随温度变化的规律，分析其各自温度变化的敏感性，及其水化产物随温度的变化规律，为3种水泥在各种高温（或局部高温）工程中的应用提供理论依据。
滚焊机2实验21原材料普通硅酸盐水泥（P.O425R）（OrdinaryPortlandCement）：河北省冀东水泥集团有限责任公司生产。
熔融高铝水泥（CalciumAluminateCement）：河南郑州登峰熔料有限责任公司生产。
硫铝酸盐水泥（SulphoaluminateCement）：河北唐山六九水泥有限公司生产。
3种水泥的矿物组成分别是：普通硅酸盐水泥以C3S，C2S，C3A和C4AF 为主；高铝水泥以CA，CA2和C2AS为主；硫铝酸盐水泥以C4A3S，C2S和C6AF2为主。
22实验方法、测试仪器本实验选用的普通硅酸盐水泥、硫铝酸盐水泥和高铝水泥，3种水泥与水按质量比=028的相同水灰比拌合，并用专用成型模具（专利号ZL2006200002934）振动成型为7mm47mm尺寸试件，48h后脱模，标准养护至28d，真空（01MPa）干燥至恒重，测其热膨胀性能。
试件热膨胀率测定是采用德国耐驰公司NETZSCHD/L402EP型示差热膨胀系数测定仪，分辨率为10nm、005，测试准确度为00310-6-1。
第三章 水泥分析
2、水泥终凝时间是指从水泥加水至水泥浆完全失
去可塑性并开始产生强度为止所需要的时间。
3、生产水泥的最后阶段还要加入石膏，主要
是为调整水泥的凝结时间。
4、水泥在加水后的3～7d内，水化速度很快， 强度增长较快，大致到了28d，水化过程全
部结束。
5、影响水泥石强度的主要因素是水泥熟料的 矿物组成与水泥的细度，而与拌和加水量 的多少关系不大。 6、硅酸盐水泥因其耐腐蚀性好，水化热高故 适宜建造混凝土桥墩。
)。
B． 化学腐蚀 D．软水腐蚀
23、制作水泥胶砂试件，其配合比为：水泥: B．1∶2∶0.5 D． 1∶2∶0.6
24、一般情况，水泥凝结硬化后，其体积 ( )。 A．膨胀 B．不变 C．收缩 D．不一定
25、硅酸盐水泥熟料的矿物组成中，以下哪 种熟料矿物不是主要成分？ A.硅酸二钙 B.硅酸三钙
9、国家标准规定，普通硅酸盐水泥的初凝时 间为（ ） 。
A．不早于30分钟 B．不迟于30分钟 C．不早于45分钟 D．不迟于45分钟
10、硅酸盐水泥的体积安定性用 （ 必须合格。 A．蒸压法
C．回弹法
） 检验
B．沸煮法
D．筛分析法
11、掺大量混合材料的硅酸盐水泥适合于 （ ）。 A．自然养护
C．标准养护
第三章 水泥
1.了解硅酸盐水泥的矿物组成及各组分对水泥
性质的影响；理解硅酸盐水泥的性能特点及影
响性质的因素。
2.掌握硅酸盐水泥、普通硅酸盐水泥的技术性
能；了解水泥石的腐蚀及防止措施。
3.掌握常用水泥品种及其应用与储运；了解其
它品种水泥的应用。
名词解释 硅酸盐水泥、普通硅酸盐水泥、矿渣硅
酸盐水泥、火山灰硅酸盐水泥、粉煤灰
硅酸盐水泥的技术性质资料
凡以硅酸钙为主的硅酸盐水泥熟料，5%以下的石灰石或粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料，统称为硅酸盐水泥（Portland cement），国际上统称为波特兰水泥。
硅酸盐水泥分两种类型，不掺加混合材料的称为Ⅰ型硅酸盐水泥，代号P·Ⅰ；掺加不超过水泥质量5%的石灰石或粒化高炉矿渣混合材料的称为Ⅱ型硅酸盐水泥，代号P·Ⅱ。
硅酸盐水泥的相关技术性质：1.密度、细度密度：3.05~3.20g/cm3，一般取 3.10。
堆积密度：1000~1600kg/m3。
细度：指水泥颗粒的粗细程度，用筛余率或比表面积表示。
国标规定：硅酸盐水泥比表面积应大于300m2/kg；其它五种水泥0.080mm 方孔筛的筛余量不超过10%。
细度影响到水泥的水化速度、收缩等性质。
粒径：< 3μm，水化非常迅速，需水量增大；>40μm，水化非常缓慢，接近惰性。
2.凝结时间初凝时间：水泥开始加水拌合起至标准稠度净浆开始失去可塑性所需的时间。
终凝时间：水泥开始加水拌合起至标准稠度净浆完全失去可塑性。
水泥凝结时间的测定，是以标准稠度净浆，在规定的温度和湿度条件下，用标准稠度测定仪来测定。
国标规定：水泥初凝不得早于45min，终凝不得迟于6.5h。
检验水泥的凝结时间和体检定性时，需用“标准稠度”的水泥净浆。
标准稠度用水量：不同水泥达到标准稠度时所需的加水量。
用水泥标准稠度仪测定。
一般在21~28%。
凝结时间的工程意义：水泥的初凝时间不宜过早，以便在施工时有足够的时间完成混凝土或砂浆的搅拌、运输、浇筑和砌筑等工作。
水泥的终凝时间也不宜过迟，以便混凝土尽快硬化，具有强度。
异常情况：闪凝——未掺石膏（水泥可继续使用）假凝——温度过高、石膏少（影响水泥正常使用）3.体积安定性定义——水泥在凝结硬化过程中提及变化是否均匀。
为什么会出现体积不安定？①熟料中含游离氧化钙过多；②熟料中含游离氧化镁过多。
水泥硬化后因体积膨胀而产生不均匀变形，即为安定性不良。
通用硅酸盐水泥3号修改单
通用硅酸盐水泥3号修改单1.引言1.1 概述概述部分：通用硅酸盐水泥3号修改单旨在对现有的通用硅酸盐水泥3号进行修改和改进，以进一步提高其性能和适用范围。
本文将针对这一修改单进行详细的介绍和分析。
首先，介绍通用硅酸盐水泥3号的基本概念和应用。
通用硅酸盐水泥3号是一种常用的建筑材料，在建筑行业具有广泛的应用。
其特点是既具备良好的抗压强度，又具备较高的耐磨性和耐久性，因此被广泛用于混凝土和砂浆的制作中。
然而，随着建筑工程的不断发展和进步，现有的通用硅酸盐水泥3号在某些方面存在着一些不足。
比如，在特定的工程环境下，其抗压强度和耐久性可能无法满足需求；同时，其适用范围有限，仅适用于一些特定的工程场景。
因此，为了进一步提高通用硅酸盐水泥3号的性能和扩大其适用范围，需要对其进行修改和改进。
本次修改单的目标是针对现有通用硅酸盐水泥3号的不足之处进行改进，在保证其原有特点的基础上，提高其抗压强度、耐磨性和耐久性，同时拓展其适用范围，使其可以更好地满足不同工程场景的需求。
在下文中，将对通用硅酸盐水泥3号修改单的具体内容进行详细阐述。
首先，将介绍背景和问题分析，明确当前通用硅酸盐水泥3号存在的不足以及改进的方向。
然后，在结论部分，将总结修改单的实施效果，并提出相应的建议和展望。
通过对通用硅酸盐水泥3号的修改和改进，期望可以进一步提高其性能，扩大其适用范围，并为建筑行业的发展做出积极的贡献。
文章结构部分的内容可以写成以下形式：1.2 文章结构本文按照以下结构进行组织和展开：1. 引言部分对本篇文章进行了概述，介绍了文章的背景和目的。
2. 正文部分主要包括两个部分：背景介绍和问题分析。
2.1 背景介绍部分详细介绍了通用硅酸盐水泥3号的相关背景知识和应用领域。
2.2 问题分析部分对通用硅酸盐水泥3号所存在的问题进行了深入分析和探讨。
3. 结论部分总结了本文的研究结果，并提出了相应的建议和展望。
3.1 结果总结部分对文章的研究结果进行了概括和总结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅酸盐水泥的性能分析
首先，硅酸盐水泥的化学成分主要包括硅酸盐、铝酸盐和石膏等。
硅酸盐是水泥中最重要的成分之一，具有良好的胶凝性和硬化性能，能够使水泥与骨料形成坚固的结合。
铝酸盐是硅酸盐水泥中的次要成分，可以增加水泥的早期强度和硬化速度。
石膏是一种调节剂，可以控制水泥的凝固时间和硬化速度。
其次，硅酸盐水泥具有优异的强度和耐久性。
由于硅酸盐水泥的胶凝性能较好，能够与骨料形成坚固的结合，使得混凝土具有较高的抗压强度和抗拉强度。
硅酸盐水泥还具有良好的抗渗透性和抗化学侵蚀性能，能够有效防止水分和化学物质的渗透，延长建筑物的使用寿命。
然后，硅酸盐水泥还具有较好的硬化时间和硬化速度。
硬化时间是指水泥从初凝到终凝所需的时间，硬化速度是指水泥在硬化过程中的反应速度。
硅酸盐水泥的硬化时间较长，能够给施工提供足够的时间，使得施工人员能够充分完成操作。
同时，硅酸盐水泥的硬化速度较快，能够尽快形成坚固的结合，提高建筑物的施工效率。
此外，硅酸盐水泥还具有较好的可塑性和可粘性。
可塑性是指水泥的流动性和可塑性，能够使得水泥在施工过程中更容易操作和造型。
可粘性是指水泥与骨料的结合能力，能够保持施工过程中的固结性和稳定性。
硅酸盐水泥具有较高的可塑性和可粘性，能够满足不同施工需求。
最后，硅酸盐水泥还具有较低的收缩性和开裂倾向。
由于硅酸盐水泥的收缩性较小，能够减少建筑物在硬化过程中的变形和开裂。
硅酸盐水泥还具有较好的抗冻融性能，能够在低温条件下保持良好的强度和稳定性。
综上所述，硅酸盐水泥具有优异的强度、耐久性、硬化时间、硬化速度、可塑性、可粘性、收缩性和抗冻融性能等特点。
这些性能使得硅酸盐水泥成为一种广泛应用于建筑物中的优质建筑材料。
在未来的发展中，我们可以进一步研究和改进硅酸盐水泥的性能，以满足不断更新和提高的建筑需求。
