PCB设计规范
PCB布线设计规范精选全文
可编辑修改精选全文完整版印制电路板设计规范一、适用范围该设计规范适用于常用的各种数字和模拟电路设计。
对于特殊要求的，尤其射频和特殊模拟电路设计的需量行考虑。
应用设计软件为Protel99SE。
也适用于DXP Design软件或其他设计软件。
二、参考标准GB 4588.3—88 印制电路板设计和使用Q/DKBA—Y004—1999 华为公司内部印制电路板CAD工艺设计规范三、专业术语1.PCB（Print circuit Board）: 印制电路板2.原理图（SCH图）：电路原理图，用来设计绘制，表达硬件电路之间各种器件之间的连接关系图。
3.网络表（NetList表）：由原理图自动生成的，用来表达器件电气连接的关系文件。
四、规范目的1.规范规定了公司PCB的设计流程和设计原则，为后续PCB设计提供了设计参考依据。
2.提高PCB设计质量和设计效率，减小调试中出现的各种问题，增加电路设计的稳定性。
3.提高了PCB设计的管理系统性，增加了设计的可读性，以及后续维护的便捷性。
4.公司正在整体系统设计变革中，后续需要自主研发大量电路板，合理的PCB设计流程和规范对于后续工作的开展具有十分重要的意义。
五、SCH图设计5.1 命名工作命名工作按照下表进行统一命名，以方便后续设计文档构成和网络表的生成。
有些特殊器件，没有归类的，可以根据需求选择其英文首字母作为统一命名。
对于元器件的功能具体描述，可以在Lib Ref中进行描述。
例如：元器件为按键，命名为U100，在Lib Ref中描述为KEY。
这样使得整个原理图更加清晰，功能明确。
5.2 封装确定元器件封装选择的宗旨是1. 常用性。
选择常用封装类型，不要选择同一款不常用封装类型，方便元器件购买，价格也较有优势。
2. 确定性。
封装的确定应该根据原理图上所标示的封装尺寸检查确认，最好是购买实物后确认封装。
3. 需要性。
封装的确定是根据实际需要确定的。
总体来说，贴片器件占空间小，但是价格贵，制板相同面积成本高，某些场合下不适用。
PCB设计规范
PCB设计规范PCB设计是电子产品中非常重要的一环，也是实现电路功能的基础。
设计出高质量的PCB板不仅可以保证电路稳定性和可靠性，还能提升整个产品的性能和品质。
为了确保PCB设计的质量和效果，需要遵循PCB设计规范。
PCB设计规范包括以下几个方面：1.尺寸规范PCB板的尺寸要大于等于实际需要的空间大小，以确保电路板的稳定性和可靠性。
同时，PCB板的尺寸还需要考虑到制造成本和生产工艺。
在标注PCB尺寸时，应该包括外形尺寸和最长边尺寸。
2.布线规范布线是PCB设计中重要的一部分，它直接影响到电路的正常工作。
在布线时应该遵循以下规范：(1)布线路径尽量直，减少折线和弯曲。
(2)高频电路的信号线和地线要尽量靠近，避免干扰。
(3)普通信号电路布线路径和电源线相隔远，减少干扰。
(4)避免信号和电源线的平行布线，避免电磁兼容干扰。
(5)布线路径不能干扰到焊盘、元器件和标识。
PCB焊盘的设计要遵循以下规范：(1)焊盘与元器件之间的间距要够大，以方便手工/机械焊接。
(2)焊盘的大小要适当，不宜太小，避免给生产和维护造成麻烦。
(3)焊盘应该统一，避免出现大小不一、排列杂乱的情况。
(4)焊盘间应该有足够的间隙，以确保信号之间的电气隔离。
(5)焊盘应该有正确的标识和编号系统，以便后续操作。
4.元器件安装规范在PCB元器件的安装和设计时，需要遵循以下规范：(1)元器件的安装位置与焊盘匹配，避免安装反向，造成电路不通。
(2)在安装元器件时需要留足够的间距，以避免相邻件之间的干扰。
(3)在安装元器件时应该留出足够的空间，以便元器件的调整和维护。
(4)元器件的标识应该清晰、准确、统一，以便后续的维护和操作。
PCB接地规范主要包括以下几个方面：(1)整个PCB板需要有一个统一的接地系统，以确保电路的稳定性。
(2)接地线路应该尽量短，以避免接地线路电感和电容的影响。
(3)高频电路的接地和普通信号的接地要分开，避免互相干扰。
(4)接地的引脚和焊盘要足够的强壮，以防止接地不良等问题。

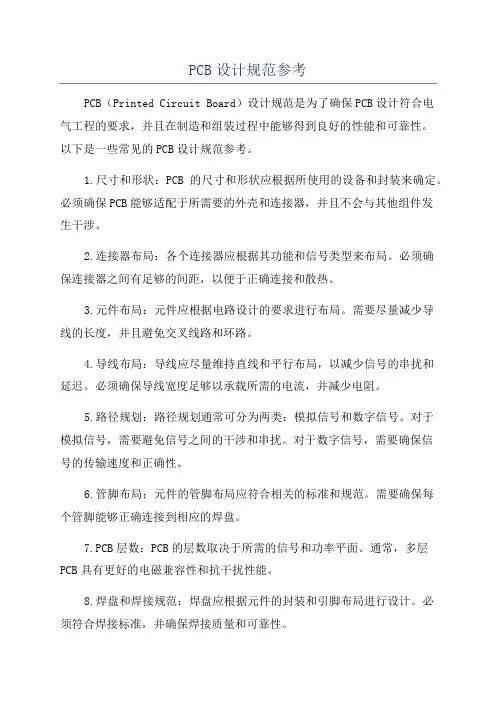

PCB设计规范参考
PCB设计规范参考PCB（Printed Circuit Board）设计规范是为了确保PCB设计符合电气工程的要求，并且在制造和组装过程中能够得到良好的性能和可靠性。
以下是一些常见的PCB设计规范参考。
1.尺寸和形状：PCB的尺寸和形状应根据所使用的设备和封装来确定。
必须确保PCB能够适配于所需要的外壳和连接器，并且不会与其他组件发生干涉。
2.连接器布局：各个连接器应根据其功能和信号类型来布局。
必须确保连接器之间有足够的间距，以便于正确连接和散热。
3.元件布局：元件应根据电路设计的要求进行布局。
需要尽量减少导线的长度，并且避免交叉线路和环路。
4.导线布局：导线应尽量维持直线和平行布局，以减少信号的串扰和延迟。
必须确保导线宽度足够以承载所需的电流，并减少电阻。
5.路径规划：路径规划通常可分为两类：模拟信号和数字信号。
对于模拟信号，需要避免信号之间的干涉和串扰。
对于数字信号，需要确保信号的传输速度和正确性。
6.管脚布局：元件的管脚布局应符合相关的标准和规范。
需要确保每个管脚能够正确连接到相应的焊盘。
7.PCB层数：PCB的层数取决于所需的信号和功率平面。
通常，多层PCB具有更好的电磁兼容性和抗干扰性能。
8.焊盘和焊接规范：焊盘应根据元件的封装和引脚布局进行设计。
必须符合焊接标准，并确保焊接质量和可靠性。
9.接地和电源规范：必须确保正确的接地和电源布局。
需要提供足够的接地和电源引脚，并减少回流和过渡电流。
10.纹理和涂层规范：必须确保PCB的纹理和涂层符合相关的标准和规范。
需要考虑到制造和组装过程中的要求。
11.引脚和标记规范：必须对每个引脚进行正确的标记和编号。
需要在PCB上标明元件的名称和数值。
12.温度和湿度规范：PCB需要经受住各种温度和湿度条件的考验。
必须保证能够在设计规范范围内工作。
以上是一些常见的PCB设计规范参考。
根据具体的应用和需求，还可以有其他的规范和要求。
PCB设计者应根据实际情况，选择恰当的规范，并确保PCB设计能够满足相关的标准和要求。
印制电路板设计规范
印制电路板设计规范印制电路板（Printed Circuit Board，简称PCB）设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则和准则。
以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。
一、电路板尺寸和层数1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。
2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。
二、布局设计1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。
2.高频信号和低频信号的布局应相互分离，以减少相互干扰。
3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。
三、网络连接1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。
2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。
四、电源和地线设计1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。
2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。
五、元器件选择和焊接1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。
2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。
六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配，以减少反射和信号失真。
2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。
七、电磁兼容性设计1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。
2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。
八、PCB制造和组装1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。
2.元器件的组装应按照标准操作进行，保证焊接质量。
九、测试和调试1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。
2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。
以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。

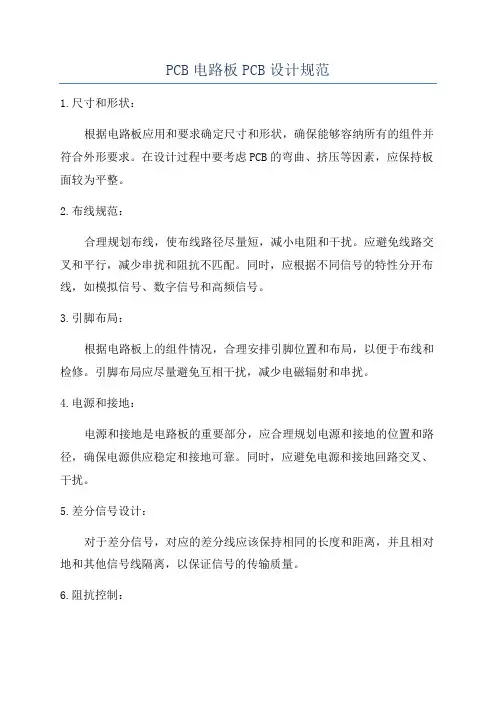

PCB电路板PCB设计规范
PCB电路板PCB设计规范1.尺寸和形状：根据电路板应用和要求确定尺寸和形状，确保能够容纳所有的组件并符合外形要求。
在设计过程中要考虑PCB的弯曲、挤压等因素，应保持板面较为平整。
2.布线规范：合理规划布线，使布线路径尽量短，减小电阻和干扰。
应避免线路交叉和平行，减少串扰和阻抗不匹配。
同时，应根据不同信号的特性分开布线，如模拟信号、数字信号和高频信号。
3.引脚布局：根据电路板上的组件情况，合理安排引脚位置和布局，以便于布线和检修。
引脚布局应尽量避免互相干扰，减少电磁辐射和串扰。
4.电源和接地：电源和接地是电路板的重要部分，应合理规划电源和接地的位置和路径，确保电源供应稳定和接地可靠。
同时，应避免电源和接地回路交叉、干扰。
5.差分信号设计：对于差分信号，对应的差分线应该保持相同的长度和距离，并且相对地和其他信号线隔离，以保证信号的传输质量。
6.阻抗控制：对于高频信号和差分信号，需要控制PCB的阻抗以保证信号的传输质量。
通过合理布线、选用合适的线宽和间距等方式来控制阻抗。
7.信号层分布：不同信号应分配在不同的信号层上，以减少串扰和互相影响。
如分离模拟信号和数字信号的层，使其相互独立。
8.过孔和焊盘：过孔和焊盘是PCB上的重要部分，需要合理设计和布局，以便于焊接和连接。
过孔应根据设计要求确定尺寸和孔径，焊盘应采用适当的尺寸和形状。
9.元件布局：在布局元件时，应合理安排元件的位置和间距，以便于布线和散热。
同时，要注意元件的方向和引脚位置，以方便组装和检修。
10.标记和说明：在PCB上标注元件的名称、值和引脚功能，以便于使用和维护。
同时，在PCB设计文件中提供详细的说明和注释，方便其他人理解和修改。
总之，PCB设计规范是确保PCB电路板设计的合理性、可靠性和可制造性的重要标准和方法。
通过遵循相关规范，可以有效提高电路板的性能和可靠性，减少故障和制造成本。
PCB可制造性设计规范
PCB可制造性设计规范PCB (Printed Circuit Board)的制造性设计规范是指在设计和布局PCB电路板时所需考虑的一系列规范和标准，以确保电路板的制造过程顺利进行并获得可靠性和性能。
一、尺寸规范1.PCB电路板的尺寸要符合制造商的要求，包括最小尺寸、最大尺寸和板上零部件之间的间距。
2.确保电路板的边缘清晰、平整，并防止零部件或钳具与电路板边缘重叠。
二、层规范1.根据设计要求确定所需的层次和层的数量，确保原理图和布局文件的一致性。
2.定义PCB的地平面层、电源层、信号层和垫层、焊盘层等的位置和规格。
三、元件布局规范1. 合理布局元件，以最小化路径长度和EMI (Electromagnetic Interference)，提高电路的可靠性和性能。
2.避免元件之间的相互干扰和干涉，确保元件之间有足够的间距，以便于焊接工序和维修。
四、接线规范1.线路走向应简洁、直接，避免交叉和环形走线。
2.确保信号和电源线路之间的隔离，并使用正确的引脚布局和接线技术。
五、电路可靠性规范1.选择适当的层次和厚度，以确保足够强度和刚度。
2.确保电路板表面和感应部件光滑，以防止划伤和损坏。
六、焊接规范1.在设计中使用标准的焊盘尺寸和间距，以方便后续的手工或自动焊接。
2.制定适当的焊盘和焊缺陷防范措施，以最小化焊接问题的发生。
七、标准规范1. 遵循IPC (Institute for Interconnecting and Packaging Electronic Circuits)标准，以确保PCB的制造符合国际标准。
2.正确标注和命名电路板上的元件和信号，以方便生产和测试。
八、生产文件和图纸规范1.提供准确和详细的生产文件和图纸，包括层叠图、金属化孔、引线表和拼图图等。
2.确保文件和图纸的易读性和可修改性。
九、封装规范1.选择适当的封装类型和尺寸，以满足电路板的要求。
2.避免使用不常见或过于复杂的封装，以确保可靠的元件焊接和连接。
PCB工艺设计规范
PCB工艺设计规范1. 厚度规范：PCB的厚度是指PCB板的整体厚度，包括铜箔厚度和基板厚度。
通常，常用的PCB板厚度为1.6mm，厚度小于0.8mm的为薄板，大于2.4mm的为厚板。
在设计中，需要根据具体的应用需求和制造工艺要求选择适当的板厚，以确保PCB的机械强度和电性能。
2. 最小线宽线距规范：线宽和线距是PCB中电路走线的基本要素。
在设计中，需要根据电路的复杂性、元器件封装的引脚间距以及制造工艺的要求来确定线宽和线距。
一般情况下，常见的线宽线距为0.15mm，对于高密度集成电路和高频电路，线宽线距可以更小，如0.1mm。
3.确保电信号完整性的规范：在高速信号和高频电路设计中，为了保证电信号的完整性，需要采取一系列措施，包括使用合适的PCB材料、布线布局、地与电源平面的设置、阻抗匹配和信号层堆叠等。
此外，还需要考虑信号的传输延迟，尽量缩短信号传输路径，减少信号的反射和串扰。
4.元器件布局规范：元器件的布局直接影响到电路的性能和可靠性。
在进行布局时，需要注意以下几点：首先，元器件之间的布局要合理，避免互相干扰；其次，布局要符合热分布平衡的原则，尽量避免热点集中；最后，布局要注意便于元器件的调试和维护。
5.焊接规范：PCB的焊接是PCB制造的重要步骤之一、在进行焊接时，需要根据不同的焊接方式和元器件类型选择合适的焊接方法。
常见的焊接方式有手工焊接、波峰焊接和无铅焊接。
此外，还需要注意焊接温度和时间，避免过高的温度和时间对PCB和元器件产生损害。
6.通孔设计规范：通孔是PCB中连接不同层电路的重要通道。
为了确保通孔的质量和可靠性，通孔设计时需要注意以下几点：首先，通孔尺寸应符合元器件引脚和焊盘的要求；其次，通孔布局应合理，避免通孔过多导致PCB变形和信号串扰；最后，通孔孔径和层数需要根据通孔负载和导通电流来确定。
以上是几个常见的PCB工艺设计规范，通过遵循这些规范可以有效地提高PCB设计的质量和可靠性。
PCB设计规范DOC
PCB设计规范DOC1.PCB尺寸和形状：PCB尺寸应根据实际应用需求进行合理选择。
在进行PCB布局时，应根据特定需求确定PCB的形状，边缘应呈规整的矩形或圆角矩形。
2.PCB层次和层数：根据设计需求，合理选择PCB的层数，常见的有单层、双层和多层PCB。
根据信号完整性要求，可在多层PCB中加入地层和电源层，提高抗干扰能力和信号传输质量。
3.线宽和线距：合理选择线宽和线距对于PCB的稳定性和抗干扰能力至关重要。
一般来说，较窄的线宽和线距有助于减小PCB的尺寸，但也会增加制造和焊接的难度。
因此，需根据具体应用需求和制造工艺要求进行合理选择。
4.确保电磁兼容性（EMC）：在进行PCB设计时，应考虑电磁兼容性，以降低电磁干扰和提高系统的抗干扰能力。
通过合理分布和布线可以降低干扰源和受干扰源之间的耦合，使用屏蔽罩和地层来减小电磁辐射和接收。
5.元件布局与布线：合理的元件布局和布线有助于优化PCB性能、降低串扰和噪声。
对于模拟和数字信号，应按照不同的信号类型进行分区布局，减少互相干扰的机会。
高频和敏感信号线应尽量短且平行布线，降低引入的噪声。
6.引脚映射和标识：为了便于排查和维护，应做好引脚映射和标识。
对于器件的引脚和连接器的引脚应有明确的标识，方便布线和调试。
7.保留特定区域：在PCB设计中，可能存在一些需要保留的特定区域，如机械固定孔、散热器或接口连接器的安装区域。
在布局时要合理规划这些区域，以免干扰到其他电路或器件。
8.禁止区域和引脚验证：有些器件在工作时可能会产生较大的电磁辐射或高温，需要在设计时设置禁止区域，并在设计验证阶段进行引脚验证，确保没有错误连接。
9.工艺规范：在PCB设计中，还应根据制造工艺的要求制定相应的工艺规范。
如焊盘的孔径和间距、复杂线路的线宽要求等，这些规范可以在整个制造和组装过程中起到指导作用。
10.DFM/DFT设计原则：DFM（Design for Manufacturability）和DFT（Design for Testability）是一系列设计原则，旨在方便制造和测试过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
印制电路板（PCB）设计规范VER 1.0目录1.适用范围 (1)2.引用标准 (1)3.术语 (1)4.目的 (2)5.设计任务受理 (2)5.1硬件项目人员须准备好以下资料： (2)5.2理解设计要求并制定设计计划 (2)6.设计过程 (2)6.1创建网络表 (2)6.2布局 (3)6.3设置布线约束条件 (4)6.4布线 (8)6.5后仿真及设计优化（待补充） (16)6.6工艺设计要求 (16)7.设计评审 (18)7.1评审流程 (18)7.2自检项目 (18)蓉盛达系统工程技术有限公司企业标准印制电路板（PCB）设计规范1.适用范围本《规范》适用于Altium Designer设计的所有印制电路板（简称PCB）。
2.引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。
[s1]GB 4588.3—88印制电路板设计和使用印制电路板CAD工艺设计规范Q/DKBA-Y001-19993.术语●PCB（Print circuit Board)：印刷电路板。
●原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。
●网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含元器件封装、网络列表和属性定义等组成部分。
●布局：PCB设计过程中，按照设计要求，把元器件放置到板上的过程。
●仿真：在器件的IBIS MODEL或SPICE MODEL支持下，利用EDA设计工具对PCB的布局、布线效果进行仿真分析，从而在单板的物理实现之前发现设计中存在的EMC问题、时序问题和信号完整性问题，并找出适当的解决方案。
14.目的●本规范归定了我司PCB设计的流程和设计原则，主要目的是为PCB设计者提供必须遵循的规则和约定。
●提高PCB设计质量和设计效率。
提高PCB的可生产性、可测试、可维护性。
5.设计任务受理5.1硬件项目人员须准备好以下资料：经过评审的，完全正确的原理图，包括纸面文件和电子件；PCB结构图，应标明外形尺寸、安装孔大小及定位尺寸、接插件定位尺寸、禁止布线区等相关尺寸。
5.2理解设计要求并制定设计计划a)仔细审读原理图，理解电路的工作条件。
如模拟电路的工作频率，数字电路的工作速度等与布线要求相关的要素。
理解电路的基本功能、在系统中的作用等相关问题。
b)在与原理图设计者充分交流的基础上，确认板上的关键网络，如电源、时钟、高速总线等，了解其布线要求。
理解板上的高速器件及其布线要求。
c)根据《硬件原理图设计规范》的要求，对原理图进行规范性审查。
d)对于原理图中不符合硬件原理图设计规范的地方，要明确指出，并积极协助原理图设计者进行修改。
e)在与原理图设计者交流的基础上制定出单板的PCB设计计划，填写设计记录表，计划要包含设计过程中原理图输入、布局完成、布线完成、信号完整性分析、光绘完成等关键检查点的时间要求。
设计计划应由PCB设计者和原理图设计者双方签字认可。
f)必要时，设计计划应征得上级主管的批准。
6.设计过程6.1创建网络表a)网络表是原理图与PCB的接口文件，PCB设计人员应根据所用的原理图和PCB设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。
b)创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。
保证网络表的正确性和完整性。
c)确定器件的封装（PCB FOOTPRINT）．d)创建PCB板根据单板结构图或对应的标准板框, 创建PCB设计文件；注意正确选定单板坐标原点的位置，原点的设置原则：i.板左边和下边的延长线交汇点。
ii. 单板左下角的第一个焊盘。
板框四周倒圆角，倒角半径5mm。
特殊情况参考结构设计要求。
6.2布局a)根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。
按工艺设计规范的要求进行尺寸标注。
b)根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。
根据某些元件的特殊要求，设置禁止布线区。
c)综合考虑PCB性能和加工的效率选择加工流程。
加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）——双面贴装——元件面贴插混装、焊接面贴装。
d)布局操作的基本原则A.遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．B.布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．C.布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D.相同结构电路部分，尽可能采用“对称式”标准布局；E.按照均匀分布、重心平衡、版面美观的标准优化布局F.器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil。
G.如有特殊布局要求，应双方沟通后确定。
e)同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
f)发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
g)元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
h)需用波峰焊工艺生产的单板，其紧固件安装孔和定位孔都应为非金属化孔。
当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接。
i)焊接面的贴装元件采用波峰焊接生产工艺时，阻、容件轴向要与波峰焊传送方向垂直，阻排及SOP（PIN间距大于等于1.27mm）元器件轴向与传送方向平行；PIN间距小于1.27mm（50mil)的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接。
j)BGA与相邻元件的距离>5mm。
其它贴片元件相互间的距离>0.7mm；贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；有压接件的PCB，压接的接插件周围5mm 内不能有插装元、器件，在焊接面其周围5mm内也不能有贴装元、器件。
k)IC去偶电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。
l)元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
m)用于阻抗匹配目的阻容器件的布局，要根据其属性合理布置。
串联匹配电阻的布局要靠近该信号的驱动端，距离一般不超过500mil。
匹配电阻、电容的布局一定要分清信号的源端与终端，对于多负载的终端匹配一定要在信号的最远端匹配。
n)布局完成后打印出装配图供原理图设计者检查器件封装的正确性，并且确认单板、背板和接插件的信号对应关系，经确认无误后方可开始布线。
6.3设置布线约束条件a)报告设计参数布局基本确定后，应用PCB设计工具的统计功能，报告网络数量，网络密度，平均管脚密度等基本参数，以便确定所需要的信号布线层数。
信号层数的确定可参考以下经验数据注：PIN密度的定义为：板面积（平方英寸）/（板上管脚总数/14）布线层数的具体确定还要考虑单板的可靠性要求，信号的工作速度，制造成本和交货期等因素。
b)布线层设置在高速数字电路设计中，电源与地层应尽量靠在一起，中间不安排布线。
所有布线层都尽量靠近一平面层，优选地平面为走线隔离层。
为了减少层间信号的电磁干扰，相邻布线层的信号线走向应取垂直方向。
可以根据需要设计1--2个阻抗控制层，如果需要更多的阻抗控制层需要与PCB产家协商。
阻抗控制层要按要求标注清楚。
将单板上有阻抗控制要求的网络布线分布在阻抗控制层上。
c)线宽和线间距的设置线宽和线间距的设置要考虑的因素A.单板的密度。
板的密度越高，倾向于使用更细的线宽和更窄的间隙。
B.信号的电流强度。
当信号的平均电流较大时，应考虑布线宽度所能承载的的电流，线宽可参考以下数据：PCB设计时铜箔厚度,走线宽度和电流的关系。
不同厚度，不同宽度的铜箔的载流量见注：i. 用铜皮作导线通过大电流时，铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。
ii.在PCB设计加工中，常用OZ（盎司）作为铜皮厚度的单位，1 OZ铜厚的定义为1 平方英尺面积内铜箔的重量为一盎，对应的物理厚度为35um；2OZ铜厚为70um。
C.电路工作电压：线间距的设置应考虑其介电强度。
输入150V-300V电源最小空气间隙及爬电距离输入300V-600V电源最小空气间隙及爬电距离D.可靠性要求。
可靠性要求高时，倾向于使用较宽的布线和较大的间距。
E.PCB加工技术限制国内国际先进水平推荐使用最小线宽/间距6mil/6mil 4mil/4mil极限最小线宽/间距4mil/6mil 2mil/2mild)孔的设置过线孔制成板的最小孔径定义取决于板厚度，板厚孔径比应小于5--8。
孔径优选系列如下：孔径：24mil 20mil 16mil 12mil 8mil焊盘直径：40mil 35mil 28mil 25mil 20mil内层热焊盘尺寸：50mil 45mil 40mil 35mil 30mil板厚度与最小孔径的关系：板厚： 3.0mm 2.5mm 2.0mm 1.6mm 1.0mm最小孔径：24mil 20mil 16mil 12mil 8mil盲孔和埋孔盲孔是连接表层和内层而不贯通整板的导通孔，埋孔是连接内层之间而在成品板表层不可见的导通孔，这两类过孔尺寸设置可参考过线孔。
应用盲孔和埋孔设计时应对PCB加工流程有充分的认识，避免给PCB加工带来不必要的问题，必要时要与PCB供应商协商。
测试孔测试孔是指用于ICT测试目的的过孔，可以兼做导通孔，原则上孔径不限，焊盘直径应不小于25mil，测试孔之间中心距不小于50mil。
不推荐用元件焊接孔作为测试孔。
e)特殊布线区间的设定特殊布线区间是指单板上某些特殊区域需要用到不同于一般设置的布线参数，如某些高密度器件需要用到较细的线宽、较小的间距和较小的过孔等，或某些网络的布线参数的调整等，需要在布线前加以确认和设置。
f)定义和分割平面层A.平面层一般用于电路的电源和地层（参考层），由于电路中可能用到不同的电源和地层，需要对电源层和地层进行分隔，其分隔宽度要考虑不同电源之间的电位 差，电位差大于12V 时，分隔宽度为50mil ，反之，可选20--25mil 。
B. 平面分隔要考虑高速信号回流路径的完整性。
C.当由于高速信号的回流路径遭到破坏时，应当在其他布线层给予补尝。
例如可 用接地的铜箔将该信号网络包围，以提供信号的地回路。
