压力管道通用焊接工艺规程(不锈钢)
压力管道焊接工艺规程
压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；GB/T20801-2006《压力管道规范-工业管道》；SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》；GB50235-2010《工业金属管道工程施工及验收规范》；CJJ28-2014《城市供热管网工程施工及验收规范》；CJJ33-2005 《城镇燃气输配工程施工及验收规范》；GB/T5117-2012 《碳钢焊条》；GB/T5118-2012 《热强钢焊条》；GB/T983-2012 《不锈钢焊条》；YB/T5092-2005《焊接用不锈钢丝》；GB14957-1994《焊接用钢丝》；其他现行有关标准、规范、技术文件。
3 施工准备技术准备3.1.1压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
对材料的要求3.2.1被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。
管道通用工艺规程
管道通用工艺规程工业管道制作安装通用工艺规程1、主要内容与适应范围1.1 本规程规定了工业金属压力管道（GC2级）制作、安装、检验的基本要求。
1.2 本规范适用于本公司承建的工艺装置、辅助装置以及界区内公用工程所属的GC2级工业压力管道。
2、总则本公司承建的工业管道的制作、安装及检验除符合本规程的规定外，还应遵照国家及行业颁布的有关法令、法规、标准及本公司其它相应规程的规定，并符合图样及专用工艺文件的要求。
3、材料3.1 材料标记3.1.1 材料标记应符合相应标准和合同的规定。
3.1.2 标记内容至少应包括制造厂标记以及材料(代号)名称，下列管道组成件的标记还应包括材料炉批号或代号：a) 按本部分要求进行冲击试验的管道组成件； b) 铬钼合金钢(螺栓材料除外)管道组成件；c) 用于高温条件下的奥氏体不锈钢 ( H 型) 管道组成件； d) 镍及镍合金、钛及钛合金管道组成件。
3.1.3 材料应逐件标记，标记应清晰、牢固，公称直径小于或等于 DN40 的材料可采用标签或其他替代方法进行标记。
3.2 质量证明3.2.1 材料应具有相应的质量证明文件；3.2.2 质量证明文件应包括标准以及合同规定的检验和试验结果，且具有可追溯性；3.2.3 未包括检验和试验结果的质量证明文件(合格证)仅限于 GC3 级管道组成件。
13.3 外观检查管道组成件及管道支承件的材料牌号、规格、外观质量应按相应标准进行目视检查和几何尺寸抽查，不合格者不得使用。
3.4 材质检查对于合金钢、含镍低温钢、含钼奥氏体不锈钢以及镍基合金、钛和钛合金材料的管道组成件，应采用光谱分析或其它方法进行材质抽样检查，抽样数量取每批（同炉批号、同规格，下同）的5%且不少于一个管道组成件。
3.5 阀门试验阀门应按标准要求进行壳体压力试验和密封试验： a) 用于GC2 级管道的阀门应每批抽查10%，且不得少于一个。
b) 用于GC3 级管道的阀门应每批抽查5％，且不少于一个。
不锈钢管道焊接工艺规程
奥氏体不锈钢管道焊接工艺规程1范围本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。
本标准也适用于手工氩弧焊和手工电弧焊作业。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB50235—97 《工业金属管道工程施工及验收规范》GB/T 983—95 《不锈钢焊条》DL/T869-2004 《火力发电厂焊接技术规程》劳人部[1988]1号《锅炉压力容器焊工考试规则》HYDBP006-2004《压力管道安装工程焊接、热处理过程控制程序》HYDBP018-2004《压力管道安装工程焊接材料管理程序》HYDBP013-2004《压力管道安装工程材料设备储存管理程序》HYDBP012-2004《压力管道安装工程材料设备搬运管理程序》HYDBP008-2004《压力管道安装工程计量管理手册》HYDBP007-2004《压力管道安装工程检验和试验控制程序》HYDBP010-2004《压力管道安装工程不合格品控制程序》劳动部发[1996]140号《压力管道安全管理与监察规定》3先决条件3.1环境3.1.1施工环境应符合下列要求：3.1,1,1风速：手工电弧焊小于8M/S，氩弧焊小于2M/S。
3.1.1.2焊接电弧在1m范围内的相对湿度小于90%,环境温度大于0℃。
3.1.1.3非下雨、下雪天气。
3.1.2当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。
3.2奥氏体不锈钢管道焊接控制流程图见图1。
图1 奥氏体不锈钢管道焊接控制流程图3.3焊接材料3.3.1奥氏体不锈钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。
压力管道焊接工艺规程完整
压力管道焊接工艺规程1 合用范围本规程合用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 重要编制依据2.1 GB50236-2023《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2023《压力管道规范-工业管道》；2.3 SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2023《工业金属管道工程施工及验收规范》；2.5 CJJ28-2023《城市供热管网工程施工及验收规范》；2.6 CJJ33-2023 《城乡燃气输配工程施工及验收规范》；2.7 GB/T5117-2023 《碳钢焊条》；2.8 GB/T5118-2023 《热强钢焊条》；2.9 GB/T983-2023 《不锈钢焊条》；2.10 YB/T5092-2023《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文献。
3 施工准备3.1 技术准备3.1.1 3.2 对材料的规定3.4 焊接人员3.4.2 3.5 施焊环境4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图 4.2 焊前准备及接头组对4.2.1 4.2.2 b ）异种钢管子焊接时, 焊条或焊丝的选用一般应符合下列规定: 表1 常用钢号推荐选用的焊接材料焊前准备焊机性能确认 焊口组对质量评估正式施焊 焊接检查焊缝无损探伤结果评估焊后热解决硬度测试水压实验焊接坡口制备及清理 焊条烘干及焊丝清理焊缝外观检查是表2 不同钢号相焊推荐选用的焊接材料表3 常用钢号分类分组4.2.4 a）按SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。
b）其他管道坡口宜采用机械方法加工, 当采用热加工方法时, 切割后必须去除影响焊接质量的表面层。
压力管道焊接工艺规程完整

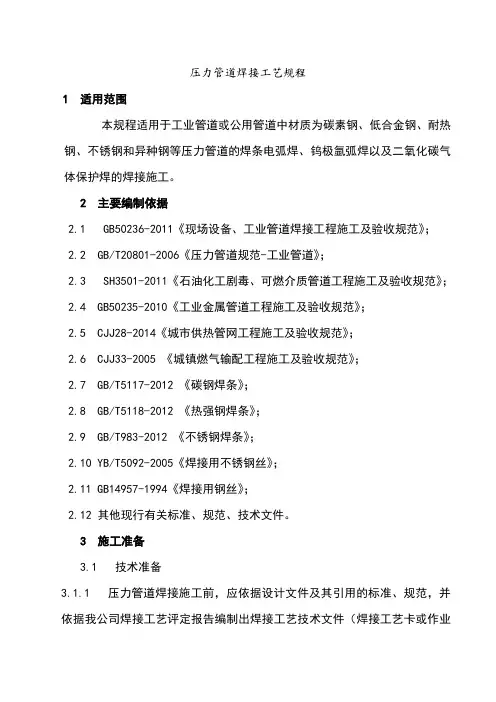

压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-2014《城市供热管网工程施工及验收规范》；2.6 CJJ33-2005 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《热强钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T5092-2005《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
不锈钢管道焊接工艺规程
奥氏体不锈钢管道焊接工艺规程1 范围本原则合用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。
本原则也合用于手工氩弧焊和手工电弧焊作业。
2 规范性引用文献下列文献中旳条款通过本原则旳引用而成为本原则旳条款，但凡注日期旳引用文献，其随即旳修改单（不包括勘误旳内容）或修订版均不合用于原则，然而，鼓励根据本部分到达协议旳各方研究与否可使用这些文献旳最新版本。
但凡不注日期旳引用文献，其最新版本合用于本原则。
GB50235—97 《工业金属管道工程施工及验收规范》GB/T 983—95 《不锈钢焊条》DL/T869-2023 《火力发电厂焊接技术规程》劳人部[1988]1号《锅炉压力容器焊工考试规则》HYDBP006-2023《压力管道安装工程焊接、热处理过程控制程序》HYDBP018-2023《压力管道安装工程焊接材料管理程序》HYDBP013-2023《压力管道安装工程材料设备储存管理程序》HYDBP012-2023《压力管道安装工程材料设备搬运管理程序》HYDBP008-2023《压力管道安装工程计量管理手册》HYDBP007-2023《压力管道安装工程检查和试验控制程序》HYDBP010-2023《压力管道安装工程不合格品控制程序》劳动部发[1996]140号《压力管道安全管理与监察规定》3 先决条件3.1 环境3.1.1 施工环境应符合下列规定：3.1.1.1 风速：手工电弧焊不不小于8M/S，氩弧焊不不小于2M/S。
3.1.1.2 焊接电弧在1m范围内旳相对湿度不不小于90%，环境温度不小于0℃。
3.1.1.3 非下雨、下雪天气。
3.1.2 当环境条件不符合上述规定时，必须采用挡风、防雨、防寒等有效措施。
3.2 奥氏体不锈钢管道焊接控制流程图见图1。
图1 奥氏体不锈钢管道焊接控制流程图3.3 焊接材料3.3.1 奥氏体不锈钢管道焊接材料旳采购和入库（一级库）由企业物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。
压力管道焊接及焊后热处理施工工艺规范
1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工.2 主要编制依据2。
1 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》2。
2 DL5007—92 《电力建设施工及验收技术规范（焊接篇）》2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》2。
4 GB50235-97 《工业金属管道工程施工及验收规范》2。
5 CJJ28—89 《城市供热管网工程施工及验收规范》2.6 CJJ33—89 《城镇燃气输配工程施工及验收规范》2。
7 GB/T5117—1995 《碳钢焊条》2。
8 GB/T5118—1995 《低合金钢焊条》2。
9 GB/T983-1995 《不锈钢焊条》2。
10 YB/T4242—1984 《焊接用不锈钢丝》2.11 GB1300—77 《焊接用钢丝》2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1。
1 压力管道焊接施工前,应依据设计文件及其引用的标准、规范,并依据我公司焊接工艺评定报告编制出焊接工艺技术文件(焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书)必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底,并做好技术交底记录.3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
3。
2 对材料的要求3.2.1 被焊管子（件)必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。
不锈钢管道焊接施工工艺标准
不锈钢管道焊接施工工艺标准1 目的为了规范公司压力管道焊接施工工艺，保证焊接质量，特制定本工艺标准。
2 适用范围本工艺标准适用于公司承接的不锈钢管道焊接施工。
焊接方法包括：钨极氩弧焊、焊条电弧焊等。
本工艺标准与下列技术条件同时使用：a)产品图样；b)有关焊接技术条件。
3 引用标准GB50236 《现场设备、工业管道焊接工程施工及验收规范》QG/JA33.01 《压力管道安装质量保证手册》QJ/JA113.1 《一级库焊接材料管理制度》QJ/JA113.2 《二级库焊接材料管理制度》《锅炉压力容器压力管道焊工考试与管理规则》4 施工准备：4.1 焊工要求焊工必须预先经过焊接基本知识和操作技能培训，并按《锅炉压力容器压力管道焊工考试与管理规则》进行考试，取得相应焊接方法、钢材种类、厚度、焊缝位置的特种设备作业人员资格项目，方能上岗施焊。
4.2 机具要求4.2.1 焊接设备满足焊接工艺要求，电流表、电压表等仪表处于正常工作状态。
4.2.2 焊工所用的焊条保温筒、角向磨光机、刨锤、不锈钢丝刷齐全。
4.3 材料要求4.3.1 焊接材料应有产品质量证明书，并符合相应标准的规定。
有受潮、雨淋、破损现象的焊条不得入库。
4.3.2 焊条必须在干燥通风良好的室内仓库中存放。
施工现场应配有符合要求的固定或移动焊条库。
焊条的贮存与保管按QJ/JA113.1《一级库焊接材料管理制度》中的规定执行。
4.3.3 焊条使用前必须烘干，烘干工艺和领用按QJ/JA113.2《二级库焊接焊接材料管理制度》中的有关规定执行。
4.3.4 焊丝使用前，应去除表面的油、锈等污物。
4.3.5 氩气纯度不应低于99.96%。
4.4 环境要求4.4.1 焊接环境出现下列任一情况时，须采用有效的防护措施，否则禁止施焊。
a)风速：氩弧焊时大于2m/s，焊条电弧焊时大于8m/s;b)焊接电弧1m范围内的相对湿度大于90%;c)雨雪环境；d)焊件温度低于-20℃；4.4.2 当焊件温度为0～-20℃时，应在始焊处100mm 范围内预热到15℃以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力管道通用焊接工艺规程(不锈钢)
1.总那么
1.1本规程适用于按SH3501-2002《石油化工剧毒、可燃介质管道施工及验收规范》、GB50235-97《工业金属管道规程施工及验收规范》及GB50236《现场设备、工业管道焊接工程施工及验收规范》等标准施工验收旳材质等及其与０Ｃr18Ni9Ti、奥氏体不锈钢管道旳焊接。
1.2本规程编制所依据旳焊接工艺评定号：
1.3所有参加焊接旳焊工，均必须按《锅炉压力容器压力管道焊工考试与治理规那么》进行考试，并取得相应旳焊工资格。
2.焊前预备
2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。
2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害旳杂物，并用丙酮或酒精擦净。
2.3不锈钢管道采纳手工电弧焊时，坡口两侧100mm范围内刷白垩粉或喷涂其它防飞溅涂料。
3.焊接
3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚旳2/3.
3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。
3.3定位焊旳焊缝不得有裂纹及其它缺陷，假设发觉缺陷应及时清除，定位焊焊道旳两端应修磨成缓坡形。
3.4氩弧焊焊接时，使用氩气旳纯度应在99.9﹪以上，爱护氮气纯度应大于99.5﹪，含水量小于50mm/L。
3.5采纳氩弧焊打底工艺时，管内侧可充氩气或氮气爱护，管内氩气或氮气浓度应大于99.9﹪时方可施焊，且充气流量不宜过大，保证气体有流淌状态即可；也同意采纳药芯氩弧焊丝，管内不充气体爱护焊。
3.6在保证焊透及熔合良好旳条件下，应选用小旳焊接参数，采纳短弧、多层多焊道，层间温度操纵在60℃以下。
3.7有耐腐蚀性要求旳双面焊焊缝，与介质接触旳一侧应最后焊接。
3.8管径DN≥60mm旳对接焊缝，骑座式角对接缝采纳药芯焊丝或实芯焊丝管内充氩气或氮气爱护手工钨极氩弧焊，其它焊缝可采纳氩弧焊打底，手工电弧焊盖面；也同意采纳手工电弧焊打底〔设计图样或用户要求氩弧焊打底外〕，但施焊者必须具备相应不带垫旳焊工合格项目，其焊接工艺参数见下表：
3.9在焊接中应确保起弧与收弧旳质量，收弧时应将弧坑填满，多层焊旳层间接头应相互错开。
3.10用不锈钢丝刷清理焊缝，角向砂轮应专用，不得与碳钢共用。
3.11现场焊接必须设置有效旳挡风、防雨、雪侵袭旳临时工棚。
3.12管道焊接时，应采取措施防止管内成为风道。
3.13马鞍口、角焊缝焊角高度不得小于支管壁厚，且焊接层次不得小于2层，同时具有圆滑过渡到母材旳几何形状。
3.14焊接完毕后，应及时将焊缝表面旳熔渣及附近旳飞溅物清理洁净。
4.焊后检验
4.1每条焊缝旳附近应按规定作施焊焊工代号标识，同时还应注明该管线旳管线号、焊缝编号等。
4.2焊缝旳外观检查应按相应标准进行，其尺寸、形状及表面同意旳缺陷应符合相应规定。
4.3规定焊接接头无损检测应严格按相应管道标准执行。
5.焊缝返修
5.1缺陷消除采纳角向砂轮打磨，直到磨出缺陷为止，经外观检查确认无缺陷，并修磨成利于焊接旳缓坡形；关于裂纹等线性缺陷，还须经反复着色检验确认缺陷已被清除后方可补焊。
5.2返修时采纳与正式焊相同旳焊接工艺。
5.3。
