测量质量保证措施方案

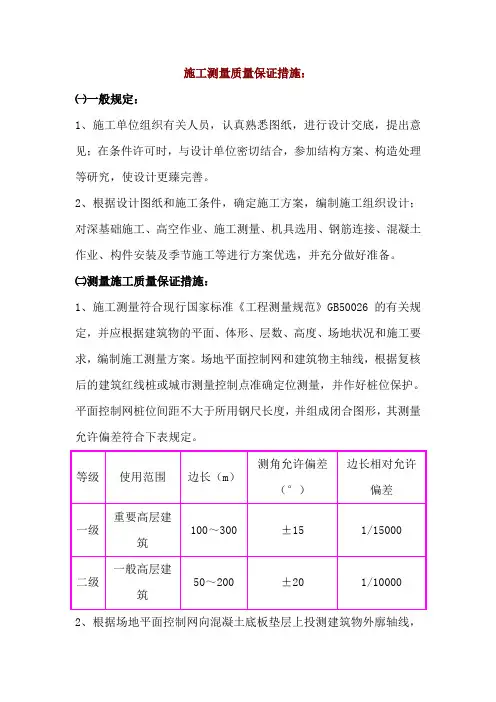

施工测量质量保证措施
施工测量质量保证措施：㈠一般规定：1、施工单位组织有关人员，认真熟悉图纸，进行设计交底，提出意见；在条件许可时，与设计单位密切结合，参加结构方案、构造处理等研究，使设计更臻完善。
2、根据设计图纸和施工条件，确定施工方案，编制施工组织设计；对深基础施工、高空作业、施工测量、机具选用、钢筋连接、混凝土作业、构件安装及季节施工等进行方案优选，并充分做好准备。
㈡测量施工质量保证措施：1、施工测量符合现行国家标准《工程测量规范》GB50026的有关规定，并应根据建筑物的平面、体形、层数、高度、场地状况和施工要求，编制施工测量方案。
场地平面控制网和建筑物主轴线，根据复核后的建筑红线桩或城市测量控制点准确定位测量，并作好桩位保护。
平面控制网桩位间距不大于所用钢尺长度，并组成闭合图形，其测量允许偏差符合下表规定。
2、根据场地平面控制网向混凝土底板垫层上投测建筑物外廓轴线，经闭合校测合格后，再放出细部轴线及有关边界线。
基坑放线尺寸允许偏差符合下表规定。
基础放线尺寸允许偏差3、首层放线验收后，将控制轴线引测至结构外表面上，并作为各施工层主轴线竖向投测的基准。
轴线的竖向投测，以建筑物轴线控制桩为测站。
竖向投测的允许偏差符合下表规定。
轴线竖向投测允许偏差4、控制轴线投测至施工层后，组成闭合图形，且其间距不应大于所用钢尺长度。
控制轴线应包括：建筑物外廓轴线；伸缩缝、沉降缝两侧轴线；电梯间、楼梯间两侧轴线；单元、施工流水段分界轴线。
5、施工层放线时，先在结构平面上校核投测轴线，再测设细部轴线和墙、柱、梁、门窗洞口等边线，放线的允许偏差应符合下表规定。
施工层放线允许偏差6、场地标高控制网根据复核后的水准点或已知标高点引测，引测标高采用附合测法，其闭合差不超过±6n mm（n为测站数）或±20L mm （L为测线长度，以km为单位）。
7、标高的竖向传递，从首层起始标高线竖直量取，每栋建筑由三处分别向上传递。
测量工程质量保证措施
测量工程质量保证措施
1、测量作业的各项技术按《建筑工程施工测量规程》进行。
2、测量人员全部取证上岗。
3、进场的测量仪器设备，必须检定合格且在有效期内，标识保存完好。
4、施工图、测量桩点，必须经过校算校测合格才能作为测量依据。
5、所有测量作业完后，测量作业人员必须进行自检，自检合格后，上质量总监和责任工程师核验，最后向监理报验。
6、自检时，对作业成果进行全数检查。
7、核验时，要重点检查轴线问距、纵横轴线交角以及工程重点部位，保证几何关系正确。
8、滞后施工单位的测量成果应与超前施工单位的测量成果进行联测，并对联测结果进行记录。
9、加强现场内的测量桩点的保护，所有桩点均明确标识，防止用错和破坏。

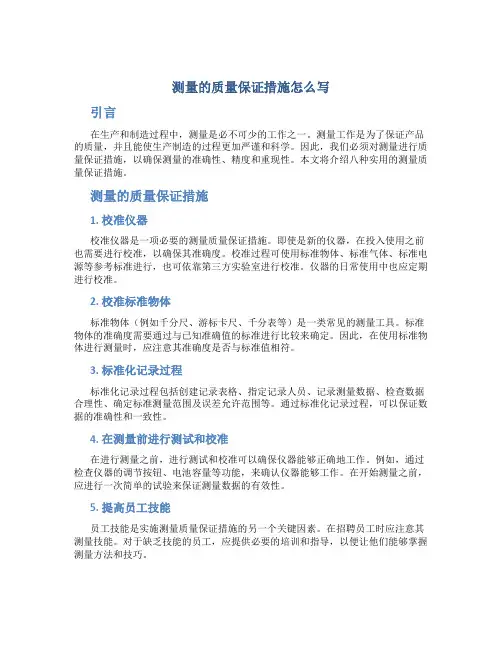

测量的质量保证措施怎么写
测量的质量保证措施怎么写引言在生产和制造过程中，测量是必不可少的工作之一。
测量工作是为了保证产品的质量，并且能使生产制造的过程更加严谨和科学。
因此，我们必须对测量进行质量保证措施，以确保测量的准确性、精度和重现性。
本文将介绍八种实用的测量质量保证措施。
测量的质量保证措施1. 校准仪器校准仪器是一项必要的测量质量保证措施。
即使是新的仪器，在投入使用之前也需要进行校准，以确保其准确度。
校准过程可使用标准物体、标准气体、标准电源等参考标准进行，也可依靠第三方实验室进行校准。
仪器的日常使用中也应定期进行校准。
2. 校准标准物体标准物体（例如千分尺、游标卡尺、千分表等）是一类常见的测量工具。
标准物体的准确度需要通过与已知准确值的标准进行比较来确定。
因此，在使用标准物体进行测量时，应注意其准确度是否与标准值相符。
3. 标准化记录过程标准化记录过程包括创建记录表格、指定记录人员、记录测量数据、检查数据合理性、确定标准测量范围及误差允许范围等。
通过标准化记录过程，可以保证数据的准确性和一致性。
4. 在测量前进行测试和校准在进行测量之前，进行测试和校准可以确保仪器能够正确地工作。
例如，通过检查仪器的调节按钮、电池容量等功能，来确认仪器能够工作。
在开始测量之前，应进行一次简单的试验来保证测量数据的有效性。
5. 提高员工技能员工技能是实施测量质量保证措施的另一个关键因素。
在招聘员工时应注意其测量技能。
对于缺乏技能的员工，应提供必要的培训和指导，以便让他们能够掌握测量方法和技巧。
6. 重视环境因素测量的环境环境因素，例如温度、湿度、空气质量等，都会影响到测量结果的准确性。
因此，在进行测量前，要对测量的环境因素进行评估，并采取必要的措施，以缓解环境因素对测量数据的影响。
7. 检查和验证测量数据在测量完成后，应对数据进行检查和验证。
通过多次测量，对数据进行统计学分析，如均值，标准差等，以确定数据是否具有可信度和可重复性。
8. 采取纠错和改进措施在测量过程中，可能出现误差或不准确因素。
测量进度质量保证措施
测量进度质量保证措施在工程项目中，测量进度的质量保证非常重要，为了确保项目运行的高效和顺利，项目团队需要采取措施来监督和保证测量进度的质量。
下面是一些可行的措施，可供项目团队参考。
制定详细的测量计划在项目启动的早期阶段，项目团队需要仔细制定测量计划。
这个计划需要明确表明测量的范围、测量的方法、测量的标准、测量结果的分析和汇报、测量工程师的角色和职责等内容。
制定这样的计划不仅可以确保在测量过程中不会出现遗漏或者重复的工作，同时还可以明确指导测量工程师做好记录、监测、分析和汇报工作。
保证测量设备的精度和准确性在工程项目测量过程中，使用的仪器和设备的精度和准确性对测量结果至关重要。
因此，项目团队需要确保测量设备的精度和准确性之前得到认可和证明。
对于一些高精度要求的工程项目，建议采用多点测量，同时要求测量设备的校准和更新频率更高。
另外，项目团队还需要制定测量设备运维保养计划，保证设备的正常运行，减少设备故障对工程进度和质量的影响。
遵循测量标准和程序测量工作需要遵循一定的标准和程序。
项目团队需要确定适用的测量标准和程序，并在工作中应用它们。
例如，国家和地区制定的测量标准，不同测量工作的规范和程序等。
这不仅可以保证测量结果的准确性，也有利于保持测量工作的一致性和可重复性，以及为测量结果进行后期的分析和汇总等工作。
加强测量工程师的培训和教育测量工作是一个细致的工作，需要测量工程师具备多方面的能力。
因此，在项目中需要加强测量工程师的培训和教育。
这些培训应该包括测量技术、测量标准、测量设备的维护与保养、测量过程应该遵循的程序和规范等。
通过加强对测量工程师的培训和教育，可以提高他们的专业水平和工作能力，从而保证整个测量过程的质量和效率。
确认测量结果的准确性在测量过程中，项目团队需要随时监测和验证测量结果的准确性。
对于一些复杂的测量工作，项目团队甚至可以开展内部审核和确认工作。
目的在于确保测量结果符合项目的要求和标准，从而为该项目的进度和质量提供更好的保障。
施工测量安全质量保障措施
施工测量安全质量保障措施施工测量是工程建设中重要的环节之一，它对工程质量和安全起着至关重要的作用。
为了保证施工测量的质量和安全，需要采取一系列的保障措施。
本文将从测量前期准备、测量过程中的安全措施和质量保障措施以及测量后期的数据处理等方面，详细介绍施工测量的安全质量保障措施。
一、测量前期准备1.制定测量方案：在施工前期，测量人员需要根据工程的特点和要求，制定测量方案。
测量方案是保证施工测量质量的基础，其合理性和可行性对测量结果的准确性和可靠性起到决定性作用。
2.选择测量仪器设备：根据测量任务的具体要求，选择合适的测量仪器设备。
测量仪器的精度和稳定性直接影响测量结果的准确性，因此，选择合适的测量仪器设备是保证测量质量的关键。
3.进行现场踏勘：在实际施工前，测量人员需要到达现场进行踏勘，对测量的具体环境和条件进行了解。
踏勘的目的是为了熟悉施工现场的地形地貌、地下设施以及其他的影响因素，为测量的顺利进行做好准备。
4.确保测量的安全性：测量工作涉及到一定的危险性，为了保证测量人员的人身安全，需要采取一系列的安全措施。
如佩戴安全帽、反光背心和防护眼镜等，确保测量人员在工作时的安全。
二、测量过程中的安全措施和质量保障措施1.确保现场安全：测量过程中，如果施工现场存在安全隐患，应立即采取措施加以整改，确保测量工作的顺利进行。
在工作区域设置警示标志，提醒施工人员注意安全，防止因施工原因造成人身伤害和财产损失。
2.严格按照测量方案进行工作：测量人员在测量过程中，需严格按照测量方案进行工作，确保测量的准确性和可靠性。
同时，要注意测量仪器的使用方法和注意事项，避免误操作，导致测量结果的错误。
3.合理布设测量控制点：测量的准确性与测量控制点的设置有很大的关系。
测量人员应根据具体测量任务的要求，合理布设测量控制点，并采取合适的测量方法进行测量。
同时，对于控制点的保护也要注意，避免因外界因素的干扰导致控制点的损坏或移位。
4.注意测量过程中的误差控制：测量工作中难免会出现误差，为了保证测量的准确性，测量人员需要重视误差控制。

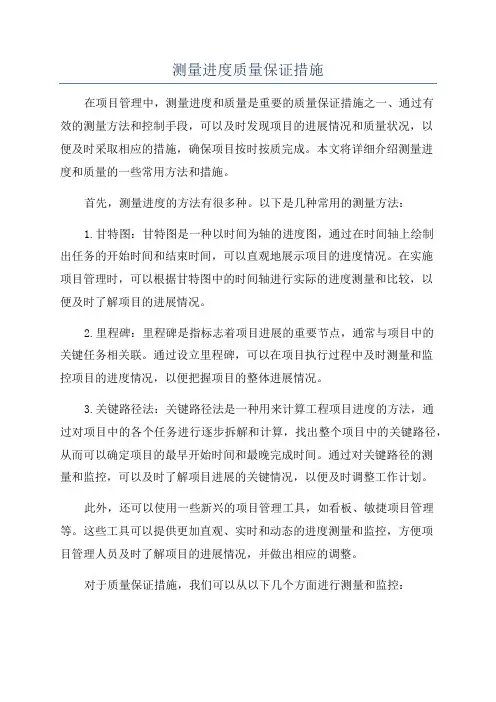

测量进度质量保证措施
测量进度质量保证措施在项目管理中，测量进度和质量是重要的质量保证措施之一、通过有效的测量方法和控制手段，可以及时发现项目的进展情况和质量状况，以便及时采取相应的措施，确保项目按时按质完成。
本文将详细介绍测量进度和质量的一些常用方法和措施。
首先，测量进度的方法有很多种。
以下是几种常用的测量方法：1.甘特图：甘特图是一种以时间为轴的进度图，通过在时间轴上绘制出任务的开始时间和结束时间，可以直观地展示项目的进度情况。
在实施项目管理时，可以根据甘特图中的时间轴进行实际的进度测量和比较，以便及时了解项目的进展情况。
2.里程碑：里程碑是指标志着项目进展的重要节点，通常与项目中的关键任务相关联。
通过设立里程碑，可以在项目执行过程中及时测量和监控项目的进度情况，以便把握项目的整体进展情况。
3.关键路径法：关键路径法是一种用来计算工程项目进度的方法，通过对项目中的各个任务进行逐步拆解和计算，找出整个项目中的关键路径，从而可以确定项目的最早开始时间和最晚完成时间。
通过对关键路径的测量和监控，可以及时了解项目进展的关键情况，以便及时调整工作计划。
此外，还可以使用一些新兴的项目管理工具，如看板、敏捷项目管理等。
这些工具可以提供更加直观、实时和动态的进度测量和监控，方便项目管理人员及时了解项目的进展情况，并做出相应的调整。
对于质量保证措施，我们可以从以下几个方面进行测量和监控：1.标准化质量测量：首先，我们需要明确项目的质量标准，设定相应的质量指标。
这些指标可以包括产品的功能性、可靠性、可维护性等各个方面。
通过与质量标准的对比，我们可以测量和评估项目的质量水平。
2.绩效测量：通过绩效测量，可以对项目团队的表现进行量化评估。
这包括项目的进度、质量、成本等方面的绩效测量。
通过对绩效指标进行监控和分析，可以及时发现项目在进度和质量方面存在的问题，以便及时采取相应的措施予以改进。
3.质量检查和测试：对项目中的关键环节和重要产品进行质量检查和测试是保证项目质量的重要手段。
测量工程质量保证措施
测量工程质量保证措施
1、由专人进行测量，测量定位所用的经纬仪、水准仪等测量仪器及工艺控制质量检测设备必须经过鉴定合格，在使用周期内的计量器具按二级计量标准进行计量检测控制。
2、测量基准点要严格保护，避免撞击、毁坏。
在施工期间，要定期复核基准点是否发生位移。
3、总标高控制点的引测，必须采用闭合测量方法，确保引测结果精度。
4、所有测量观察点的埋设必须采用闭合测量方法，确保引测结果精度。
5、轴线控制点以总标高控制点，必须经监理书面认可方可使用。
6、所有测量结果，应及时汇总，并向有关部门提供。
7、主体施工阶段应及时弹出标高和轴线的控制线如墙面1m线、地面方正控制线等、，准确测量，认真记录，并确保现场控制线标识清楚。
8、严格控制现浇板厚度，在混凝土浇筑前应做好现浇板板厚的控制标识，每1.5～2㎡范围内宜设置一处。
9、装修阶段应严格按所弹出的标高和轴线控制线施工，发现超标时及时处理。
10、按检验批进行建筑物室内标高、轴线、楼板厚度的测量，每三层为一个检验批。
测量后，认真填写《建筑物室内标高、轴线、楼板厚度测量记录》。
11、室内标高、轴线位置的检测数量，每检验批按10%的房间数量且不少于5间进行抽查。
12、楼板厚度的检测数量，每检验批按10%的楼板数量且不少于5块板进行抽查。
测量质量保证措施
质量保证措施11.1 质量保证措施1、所有的测量仪器必须经检定合格后，方能使用，并在使用前进行检核，发生异常不得使用，及时处理，所有仪器必须由专人保管，严格遵守计量法中的有关规定。
2、必须与建设单位办理城市坐标点移交手续，复核测量原点，正确无误后才能使用，指导施工。
3、测量标志应妥善保护，不得碰动，更不能损坏。
如因意外损坏，应及时恢复，并确保恢复点之精度与原网点对等。
4、测放负责人按施工进度和测量方案要求，安排现场测量放线工作，并作好施工测量日志。
方案、测法要科学、合理，重要的单位工程或部位的测量方案由测量负责人审批后方可实施。
5、测量结果自检合格后报专职测量员、项目技术负责人验收，填写测量放线报验单，交专业监理工程师验收，办好签证后移交施工员使用，移交时办理相关移交手续。
6、每次重要的投线(如垫层投线、基础投线、柱子、梁投线)必须进行控制网的检查，平时用到控制点时也要多次观测检查。
7、每次施测前，应向监理通报施测方法，每次施测时，必须向邻近控制点角度或距离闭合。
8、关键部位的定位，投线必须请本工程监理检查验收，监理要求验收的部位也要及时请监理验收，凡监理没有验收的不得进行下道工序的施工。
9、每一次轴线引测均进行自检、互检和交接检，减少测量中的偶然误差，并完成书面记录，以供可追溯。
10、所有测量原始记录，计算结果和验收签证要妥善保存，以便核查，工程竣工时一并提交业主。
11、测量验线工作应采取独立验线，施工测量人员不能担任验线人员。
所用仪器钢尺等测量器具不能与施测器具相同，验线方法与施测方法不应相同。
12、测量人员应具有过硬的业务素质，高度的责任心，确保施工质量。
13、实行项目技术负责人负责制，层层把关责任到人。
11.2 具体技术措施1、由于施工振动，如塔吊运行，室外电梯运行，风速过大等因素，均会给投点工作带来影响，且楼层越高施工振动影响也越大，因此每一层砼浇筑完后，要合理选择投点时间，尽量避开塔吊和室外电梯运行时间，一般在早上和中午进行投点工作，投点时注意掌握晃动的数据，操机人员在指挥时及时进行平差和修正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工测量质量保证措施1.测量控制的目的：为了施工过程中有效、准确地控制建筑物的轴线、标高情况，确保建筑物的标高、几何尺寸符合规规定和设计要求。
2.测量控制的要求：（1）测量过程中提供的各项数据必须真实准确。
（2）测量的全过程必须如实记录各项数据。
（3）测量误差必须控制在规围：3．公司设专职测量员：负责工程的测量工作，专职测量员在现场各分项工长的领导安排下进行测量工作，测量前，各分项工长必须对测量员进行技术交底，提出测量的目的和要求，使测量员弄清图纸的标高和测量，了解和弄清有关标点、墨线的意义，并对测量员的测量结果进行复核，测量完成后，测量工要向工长说明清楚测量结果。
严格控制标高、轴线。
第九章工程测量方案国家大剧院工程是一个标志性建筑。
该工程占地面积较大、基础较深，较大跨度钢结构壳体安装，以及考虑到该建筑及毗邻建筑的重要性，从面使该工程的测量工作较其它工程尤为重要。
采用常规测量方法，无法完全有效的保证施工测量的精度，因此在该工程中我们不仅要采用常规的测量仪器和方法，更要大胆采用新技术、新设备。
在钢结构安装测量及沉降变形测量方面采用了较为先进的测量仪器，并将三维工业测量技术和近景摄影测量等技术应用到该工程。
第一节工程施工测量一、平面控制网测设<一>场区平面控制网布设原则1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2.布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3.选点应选在通视条件良好、安全、易保护的地方；4.桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；<二>场区平面控制网的布设及复测由于该工程占地面积较大，根据总平面图利用Leica TCA2003全站仪(测角0.5”，测距1+1PPM)，从高级起算点在场区布测一条闭合或附合导线，然后采用极坐标法，定出建筑物纵横两条主轴线，经角度、距离校测符合点位限差要求后，作为主场区首级平面控制网（图1）。
主场区南北两侧地下室的平面控制应与主场区首级平面控制同时进行，并要进行相互校核。
场区平面控制网的精度等级根据《工程测量规》要求，控制网的技术指标必须符合表1的规定。
表1<三>建筑物的平面控制网首级控制网布设完成后，建立建筑物平面矩形控制网（图2）。
建筑物平面矩形控制网悬挂于首级平面控制网上。
图1 场区首级平面控制图2场区平面轴线控制三、高程控制网建立<一>高程控制网的布设原则1、为保证建筑物竖向施工的精度要求，在场区建立高程控制网。
高程控制的建立是根据甲方提供的场区水准基点（至少应提供三个），采用ZeissDINI10电子水准仪（精度0.3mm/km往返测）对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。
2.高程控制网的精度，不低于三等水准的精度。
3.在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设3-6个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。
4.场区至少应有三个水准点，水准点的间距应小于1公里，距离建筑物应大于25米，距离回土边线应不小于15米。
2. 水准测量应符合下列规定：(1)、水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：M W =]/ [1L WWN式中M W----高差全中误差(mm)：W------闭合差(mm)：L ------相应线路长度：N-------附合或闭合路线环的个数。
（2）国家二等水准测量要求四、 0.00以下施工测量<一>轴线控制桩的校测1. 在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
2. 采用测量精度2”级、测距精度2mm+3ppm的全站仪，根据首级控制进行校测。
校测无误后，再根据轴线控制网对其承重的桩基础进行检测，符合桩基础施工规要求后方可进行下步工作，否则应将检测结果报有关技术部门及监理单位。
<二>轴线投测方法1. 首先依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。
当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并打控制桩指导开挖。
2. 待垫层、底板打好后，根据基坑边上的轴线控制桩，将T2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作角度、距离的校核。
一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。
并弹墨线标明作为支模板的依据。
模板支好后，应用两经纬仪架设在两条相互垂直的轴线上检查上口的位置。
在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过4mm。
对电梯井位的平面控制，在测量放线中是一个该注意的问题，在电梯井位附近设置纵、横控制轴线各一条,确保电梯井平面位置的正确性。
施工放样技术要求如下表4：3. 该工程-20.00米以下的基础施工采用经纬仪方向线交会法来传递轴线、引测投点误差不应超过±3mm，轴线间误差不应超过±2mm。
-20.00米以上，可采用轴线交会法或控法。
在-20.00米层适当的平面位置测设轴线控制点（图3），作为该平面层以上层面轴线控制的依据。
采用激光准直仪向上传递轴线平面位置。
4. 控法轴线投测–20.000米层验收后，应将控制轴线引测至建筑物。
根据施工前布设的控制网基准点及施工过程中流水段的划分，在各建筑物做控点（每一流水段至少2-3个控基准点），埋设在首层相应偏离轴线1米的位置。
基准点的埋设采用10cm×10cm钢板，钢针刻划十字线，钢板通过锚固筋与首层楼面钢筋焊牢，作为竖向轴线投测的基准点。
基准点周围严禁堆放杂物，向上各层在相应位置留出预留洞(15cm×15cm)。
图3 控法基准点埋设竖向投测前，应对钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。
轴线竖向投测的允许误差：轴线控制点的投测，采用激光准直仪，先在底层基点处架设激光准直仪，调校到准直状态后，打开激光电源，就会发射和该点铅垂的可见光束。
然后在楼板开口处用接收靶接收。
通过无线对讲机调校可见光光斑直径，达到最佳状态时，通知观测人员逆时针旋转准直仪，这样在接收靶处就可见到一个同心圆（光环），取其圆心作为向上的投测点，并将接收靶固定。
同样的办法投测下一个点，保证每一施工段至少2-3个点，作为角度及距离校核的依据。
控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。
施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。
5. 在施工过程中，每当施工平面测量工作完成后，进入竖向施工，在施工中，每当柱浇筑成形拆掉模板后，应在柱侧平面投测出相应的轴线，并在墙柱侧面抄测出建筑1米线或结构1米线。
(1米线相对于每层楼板设计标高而定)，以供下道工序的使用。
6. 当每一层平面或每段轴线测设完后，必须进行自检、自检合格后及时填写报验单，报送报验单必须写明层数、部位、报验容并附一份报验容的测量成果表，以便能及时验证各轴线的正确程度状况。
基础验线时，允许偏差如下：L <30 m允许偏差±5 mm<三>±0.00以下结构施工中的标高控制1. 高程控制点的联测在向基坑引测标高时，首先联测高程控制网点，以判断场区水准点是否被碰动，经联测确认无误后，方可向基坑引测所需的标高。
2. ±0.00以下标高的施测为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。
并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在塔吊或护坡桩的立面位置，根据基坑情况。
设置在护坡桩侧面，所标部位，应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便施工中使用。
3. 待模板支好检查无误后，用水准仪在模板壁定出基础面设计标高线。
柝模后，抄测结构1米线，在此基础上，用钢尺作为向上传递标高的工具。
五、±0.00以上施工测量<一>平面控制测量对于局部层的建筑物±0.00以上的轴线传递，采用经纬仪方向交会法(外控法)，对于不能采用经纬仪方向交会法的层面应采用控法。
在建筑物-20.000米测设轴线控制点上架设激光指向仪，向上传递轴线平面位置。
<二>支立模板时的测量1. 1.中心线及标高的测设拆模后，根据轴线控制点将中心线测设在靠近柱底的基础面上，并在露出的钢筋上测设标高点，供支立柱子模板时定位及定标高使用。
2. 2.柱子垂直度检测柱身模板支好后，先在柱子模板上端标出柱中心点，与柱下端的中心点相连并弹出墨线。
将两台经纬仪架设在两条相互垂直的轴线上，对柱子的垂直度进行检查校正或用垂球法。
3. 3.柱顶及平台模板抄平柱子模板校正好后，选择不同行列的2-3根柱子，从柱子下面已测设好的1米线标高点，用钢尺沿柱身向上量距，引测2-3个相同的标高点于柱子上端模板上。
在平台上置水准仪，以引测上来的任一标高点作为后视，施测各柱顶模板标高，并闭合于另一点作为校核。
<三>高程的传递在第一层的柱子和平台浇筑好后，从柱子下面的已有标高点（通常是1米线）向上用钢尺沿柱身量距。
1. 标高的竖向传递，应用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差改正。
2. 每栋建筑物应由三处（选择三个控点）分别向上传递，标高的允许误差见下表：3. 施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。
抄平时，应尽量将水准仪安置在测点围的中心位置，并进行一次精密定平，水平线标高的允许误差为±3mm。
第二节钢结构安装测量国家大剧院巨大的椭圆形壳体安装测量是一项非常重要的测量工作，如何采用先进的测量技术将整个壳体按照设计图纸准确无误地安装就位，将直接关系到工程的进度和质量。
在壳体安装测量前应建立较高精度的安装测量控制网（一级建筑控制网）。
要求测角中误差±5″，边长相对中误差1/30000。
以下分别介绍地脚螺栓的埋设及肋梁安装测量。
一、地脚螺栓的埋设(1) 平面位置测量测定平面位置时，将两台经纬仪架设纵横轴线控制基准点上,后视同一轴线对应的控制基准点，将轴线投测到与地脚螺栓定位板面同高度的木方子上并用红色三角标记,将其与定位板上纵横柱定位轴线比较，根据偏差情况，调整定位板,使得定位板的纵横轴线与两台经纬仪投测的轴线完全重合为止，定位板的纵、横轴线允许误差为0.3mm 。
