汽车空调系统工作原理及结构
汽车空调的组成与原理
汽车空调的组成与原理一、汽车空调的工作原理压缩机运转时，将蒸发器产生的低温低压制冷剂蒸气吸入并压缩后，在高温高压（约700C，1471KPa）的状况下排出。
这些气态蒸气流入冷凝器，并在此受到散热和冷却风扇的作用强制冷却到500C 左右。
这时，制冷剂由气态变为液态。
被液化了的制冷剂，进入干燥器，除去了水和杂质后，流入膨胀阀。
高压的液态制冷剂从膨胀阀的小空流出，变为低压雾状后流入蒸发器。
雾状制冷剂在蒸发器吸热汽化变为气态制冷剂，从而使蒸发器表面温度下降。
从送风机出来的空气，不断流过蒸发器表面，被冷却后送进车厢降温。
气态制冷剂通过蒸发器后又重新被压缩机吸入，这样反复循环即可达到制冷目的。
二、汽车空调主要功能包括以下4大部分: 制冷、制热、通风、除湿制冷系统原理：汽车空调的压缩机依靠汽车发动机的动力提供汽车在怠速状态下打开空调制冷怠速会明显增大油耗也会相应的增加油耗增加的大小与环境温度有最直接的关系环境温度高制冷剂膨胀的压力大发动机驱动空调的消耗也相应加大环境温度低油耗相应减少。
制热系统原理：汽车空调制热与压缩机没有丝毫关系制热的热源不是空调本身获取的是由汽车的散热水箱（中控台下面的暖风机总成的副水箱）提供早晨在热车前空调吹出来的是冷风待热车后空调热风源源不断的送出来制热本身基本没有能量消耗是利用汽车的余热完成的.但在冬季，为了提升水温，加大喷油量，也使耗油量增加。
但是只是在启动初期，等发动机运转正常，就是利用发动机的散热来供暖了。
（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风，所以在暖风机里面加有电热丝）。
通风：通风分为循环和外循环使用循环时车空气基本不与外界交流使用外循环时位于挡风玻璃下的新风口会将外界的空气源源不断的送进来以保持车空气的清新.除湿：空调制冷的过程就是除湿的过程从制冷时产生的大量冷凝水就可以看出来了在湿度较大的阴雨天气或是温差太大的时候车的玻璃上容易起雾打开空调驱雾就是一个除湿的过程。
汽车空调制冷系统组成和原理
按工作原理不同可 以分为往复活塞式 和旋转式两大类。
旋转式
往复活塞式
滚动活塞式
刮片式
三角式
（汪克尔转子式）
曲轴连杆式 斜盘式
辐射式
压缩机的类型一（活塞式）
压缩机的类型二（刮片式）
刮片式压缩机主要由转子 、定子、叶片及壳体、端 盖等零件组成。
压缩机的类型三（摇板式）
摇板式又叫翘板式
压缩机的类型四（斜盘式）
吸收
电磁离合器
作用：控制压缩机的运转． 类型：旋转线圈式、固定线圈式 工作特点：一般受压力开关和温控器控制。 电磁线圈一端搭铁，另一端经空调开关与电源
相连。 当开关（冷气）接通时，离合器接合，压缩
机转动。当开关（冷气）关闭时，离合器分 离，压缩机停止运转。
电磁离合器的构造
压缩机工作时电磁离合器的情形
压力保护开关
作用：使系统压力维 持在正常范围内。当 系统压力高于或低于 规定的极限值时，自 动切断电磁离合器的 电流，使压缩机停止 工作。
一般分有高压开关和 低压开关以及高低压 组合开关三种。
压力开关的结构与原理
三、压力保护开关
• 高压极限值 一般为 2.0~3.2MPa ，低压极限 值一般为 0.2MPa.具 体数值请查 看相关车型 说明书。
本课学习内容
一、汽车空调制冷系统的组成 二、汽车空调制冷系统的工作原理 三、汽车空调制冷系统主要部件
一、汽车空调制冷系统的组成
空调制冷系统的基本组成
制冷系统主要由压缩机、 冷凝器、干燥器、压力开 关、膨胀阀、蒸发器、冷 却风机等部件组成。
汽车空调制冷系统元件位置示意图
二
空调制冷系统的工作原理
膨胀节流管
结构是一根节流用的细铜管装在一根工程塑料管 内，两端均有滤网，出口端接蒸发器，进口端接 冷凝器。液体制冷剂经滤网从进口进入节流管从 其小孔喷出，由于体积增大压力降低一般用压力开关 作为蒸发器温度控制,使蒸发器出口压 力保持0.201MPA左右.一般安装在集 液器上而高低压开关安装在高压管路 上.
汽车空调的组成和工作原理
汽车空调的组成和工作原理汽车空调是一种将车内温度调节到舒适范围的设备，通常由制冷系统和空气循环系统组成。
下面将分别对汽车空调的组成和工作原理进行详细介绍。
一、汽车空调的组成1.制冷系统：制冷系统包括压缩机、冷凝器、蒸发器和膨胀阀等组件。
压缩机负责压缩制冷剂，提高其温度和压力；冷凝器将高温高压的制冷剂冷却并转化为高压液体；蒸发器通过蒸发制冷剂吸收车内热量，使车内温度下降；膨胀阀控制制冷剂的流量和压力，使其进入蒸发器。
2.空气循环系统：空气循环系统由风扇、空气过滤器、控制面板和送风口等组件组成。
风扇通过旋转将车外的新鲜空气吸入车内，并通过空气过滤器净化后送入车内；控制面板负责调节空调温度、风速和风向等参数；送风口将温度调整好的空气送入车内。
二、汽车空调的工作原理1.制冷循环工作原理：首先，制冷剂经由压缩机被压缩成高温高压气体。
然后，高温高压气体进入冷凝器，在外界空气的冷却下，制冷剂冷却成高压液体。
随后，高压液体通过膨胀阀降压，变成低压液体。
低压液体经过蒸发器，在蒸发过程中吸收车内热量，将车内空气温度降低。
最后，经过蒸发器蒸发的低压气体再次被压缩机吸入，循环往复。
2.空气循环工作原理：汽车空调的空气循环系统负责将外界空气吸入车内，进行过滤、冷却或加热，并将温度适宜的空气送入车内。
首先，风扇通过旋转产生负压，将外界空气吸入车内。
然后，空气经过空气过滤器净化，去除灰尘、花粉和异味等物质。
接下来，经过制冷系统制冷的空气通过蒸发器进行冷却，并经由控制面板调节温度和风速等参数。
最后，温度适宜的空气通过送风口送入车内，为驾驶员和乘客提供舒适的车内环境。
总结：汽车空调的制冷循环系统通过制冷剂的压缩、冷却、蒸发和膨胀等过程实现车内温度的降低。
而空气循环系统通过风扇、过滤器、控制面板和送风口等组件，将外界空气吸入车内并进行净化、冷却或加热后送入车内。
两个系统相互配合，使汽车空调能够提供一个舒适的车内环境。

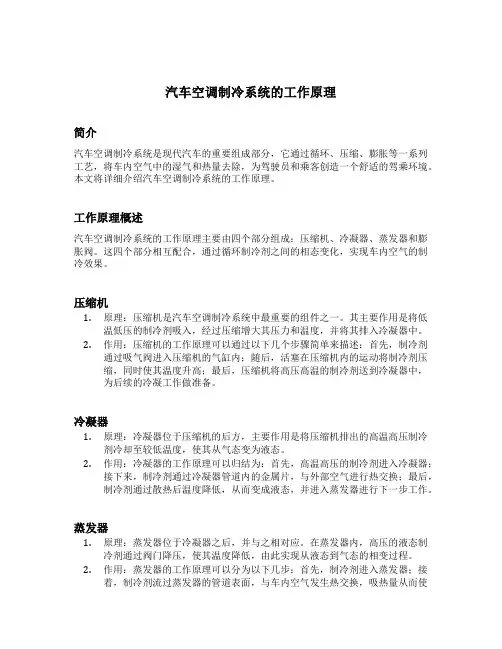

简述汽车空调制冷系统的工作原理
汽车空调制冷系统的工作原理简介汽车空调制冷系统是现代汽车的重要组成部分，它通过循环、压缩、膨胀等一系列工艺，将车内空气中的湿气和热量去除，为驾驶员和乘客创造一个舒适的驾乘环境。
本文将详细介绍汽车空调制冷系统的工作原理。
工作原理概述汽车空调制冷系统的工作原理主要由四个部分组成：压缩机、冷凝器、蒸发器和膨胀阀。
这四个部分相互配合，通过循环制冷剂之间的相态变化，实现车内空气的制冷效果。
压缩机1.原理：压缩机是汽车空调制冷系统中最重要的组件之一。
其主要作用是将低温低压的制冷剂吸入，经过压缩增大其压力和温度，并将其排入冷凝器中。
2.作用：压缩机的工作原理可以通过以下几个步骤简单来描述：首先，制冷剂通过吸气阀进入压缩机的气缸内；随后，活塞在压缩机内的运动将制冷剂压缩，同时使其温度升高；最后，压缩机将高压高温的制冷剂送到冷凝器中，为后续的冷凝工作做准备。
冷凝器1.原理：冷凝器位于压缩机的后方，主要作用是将压缩机排出的高温高压制冷剂冷却至较低温度，使其从气态变为液态。
2.作用：冷凝器的工作原理可以归结为：首先，高温高压的制冷剂进入冷凝器；接下来，制冷剂通过冷凝器管道内的金属片，与外部空气进行热交换；最后，制冷剂通过散热后温度降低，从而变成液态，并进入蒸发器进行下一步工作。
蒸发器1.原理：蒸发器位于冷凝器之后，并与之相对应。
在蒸发器内，高压的液态制冷剂通过阀门降压，使其温度降低，由此实现从液态到气态的相变过程。
2.作用：蒸发器的工作原理可以分为以下几步：首先，制冷剂进入蒸发器；接着，制冷剂流过蒸发器的管道表面，与车内空气发生热交换，吸热量从而使制冷剂温度升高；最后，制冷剂从液态变成气态，并返回压缩机中进行下一轮制冷循环。
膨胀阀1.原理：膨胀阀位于蒸发器和冷凝器之间，其主要作用是调节制冷剂的流量和压力，确保制冷效果的稳定性。
2.作用：膨胀阀的工作原理可以简化为以下几步：首先，高压的液态制冷剂通过膨胀阀进入蒸发器；随后，膨胀阀会减小制冷剂的压力，使其温度下降；最后，制冷剂在蒸发器内发生相变，完成从液态到气态的转变，同时为车内提供制冷效果。
汽车空调的结构与工作原理
汽车空调的结构与工作原理汽车空调的结构与工作原理汽车空调系统是汽车的重要组成部分，为车内乘客提供舒适的环境。
汽车空调系统的结构和工作原理涉及到多个部件和循环过程。
本文将详细介绍汽车空调的结构和工作原理，帮助读者更好地了解这一系统。
一、汽车空调的结构汽车空调系统主要由以下几个部分组成：1、外部部件：包括空调压缩机、冷凝器、膨胀阀等。
这些部件负责制冷和除湿过程。
2、内部部件：包括蒸发器、鼓风机、空气滤清器等。
这些部件负责将冷空气吹送到车内。
3、控制系统：包括各种传感器、控制面板、执行器等。
这些部件负责监测车内温度和空气质量，并控制空调系统的运行。
二、汽车空调的工作原理汽车空调系统的工作原理主要包括制冷循环和制热循环两个过程。
1、制冷循环：当打开空调制冷时，压缩机将吸入的空气压缩，然后将其送入冷凝器。
在冷凝器中，空气被冷却并除去水分，然后进入蒸发器。
在蒸发器中，空气被进一步冷却，然后通过鼓风机和空气滤清器将冷空气吹送到车内。
2、制热循环：当打开空调制热时，发动机的热量被导入空调系统，通过鼓风机将热空气吹送到车内。
此外，一些汽车还配备了独立的加热器，以提供额外的制热能力。
三、汽车空调的优缺点汽车空调系统的优点包括：1、提供舒适的车内环境：汽车空调系统可以调节车内温度和湿度，为乘客提供舒适的环境。
2、除尘和除湿：汽车空调系统可以过滤空气中的灰尘和湿气，提高车内空气质量。
3、提供制冷和制热功能：汽车空调系统可以提供制冷和制热功能，适应不同的气候条件。
但是，汽车空调系统也存在一些缺点：1、能耗较高：汽车空调系统的能耗较高，特别是在高温或严寒天气下，耗电量会更大。
2、噪音较大：汽车空调系统在运行过程中会产生一定的噪音，影响车内乘客的休息。
3、需要定期维护：汽车空调系统需要定期进行维护和清洗，以保证其正常运行。
四、汽车空调的未来发展方向随着科技的不断发展，汽车空调系统也在不断改进和完善。
未来，汽车空调系统将朝着智能化、节能环保等方向发展。
汽车空调系统的结构与工作原理
汽车空调系统的结构与工作原理一、引言汽车空调系统是现代汽车的重要组成部分，它可以为驾驶员和乘客提供舒适的驾乘环境。
本文将介绍汽车空调系统的结构和工作原理。
二、汽车空调系统的结构1. 压缩机压缩机是汽车空调系统中最重要的组件之一，它负责将低压制冷剂压缩成高压制冷剂，并将其送入蒸发器中。
常见的压缩机有离心式、涡旋式和往复式等。
2. 蒸发器蒸发器是汽车空调系统中用于冷却空气的主要设备，它通过吸收车内热量并使制冷剂蒸发来降低车内温度。
通常情况下，蒸发器位于仪表板下方或者在暖风管道内。
3. 冷凝器冷凝器是汽车空调系统中用于放热的主要设备，它通过将高温高压制冷剂传导到外部环境中来散热。
通常情况下，冷凝器位于前格栅处或者在散热器后面。
4. 膨胀阀膨胀阀是汽车空调系统中用于控制制冷剂流量的关键设备，它通过调节制冷剂的压力和流量来控制蒸发器的温度和压力。
常见的膨胀阀有热膨胀阀和电子膨胀阀等。
5. 制冷剂管路制冷剂管路是汽车空调系统中用于连接各个组件的管道系统，它负责将高压制冷剂从压缩机送入蒸发器，并将低压制冷剂从蒸发器送回到压缩机。
6. 控制电路控制电路是汽车空调系统中用于控制各个组件运行的电子设备，它负责监测车内温度、湿度和气流速度等参数，并根据这些参数来自动调节空调系统的运行状态。
三、汽车空调系统的工作原理1. 制冷循环过程汽车空调系统的工作原理基于一个叫做“制冷循环”的物理过程。
在这个过程中，低压液态制冷剂被吸入压缩机，然后被压缩成高压气态制冷剂，并被送入蒸发器中。
在蒸发器中，高压气态制冷剂通过膨胀阀降压，变成低压气态制冷剂，并吸收车内的热量而变成低温气态制冷剂。
最后，低温气态制冷剂被送回到压缩机中，循环再次开始。
2. 空调系统的控制汽车空调系统的控制是由控制电路实现的。
在空调系统运行期间，控制电路会不断监测车内温度、湿度和气流速度等参数，并根据这些参数来自动调节空调系统的运行状态。
例如，在车内温度过高时，控制电路会自动开启空调系统，并将蒸发器中的低温气态制冷剂送入车内，从而降低车内温度。
汽车空调系统的结构和工作原理
汽车空调系统的结构和工作原理1.压缩机：汽车空调系统的核心部件之一，它的主要作用是将低压制冷剂气体吸入并增压，提高其温度和压力后送入冷凝器。
2.冷凝器：冷凝器位于汽车前部，主要有两个作用：其一是通过流动的空气使制冷剂排出热量，使其由高温高压气态转变为低温高压液态；其二是通过外界空气对冷凝器进行散热，实现制冷过程。
3.膨胀阀：膨胀阀位于冷凝器和蒸发器之间，主要作用是将高压液态制冷剂通过节流口压力差的作用下降压，使其迅速膨胀，降低温度和压力。
4.蒸发器：蒸发器位于车内，通常安装在仪表盘下方或空气出风口处。
在蒸发器内，制冷剂从高压液态转变为低温低压气态，吸热量从车内空气中吸热，实现冷却效果。
5.制冷剂：汽车空调系统中常见的制冷剂为R134a，它具有良好的制冷性能和环保性能，用于吸收热量和提供制冷效果。
1.压缩循环：空调系统通过压缩机将低压制冷剂气体吸入并增压，使其温度和压力升高，然后将高温高压的气体送入冷凝器。
2.冷凝过程：在冷凝器中，高温高压气体通过冷凝的过程，释放热量，降温变为高压液态，冷凝器外部的流动空气通过散热片将制冷剂冷却。
3.膨胀过程：高压液态制冷剂经过膨胀阀进入蒸发器，由于流通面积变小，压力下降，使制冷剂迅速膨胀，温度和压力降低。
4.蒸发过程：制冷剂在蒸发器内迅速膨胀成为低温低压气态，在吸热过程中从车内空气中吸热，将车内的热量带走。
吸热后的空气被冷却形成冷风，通过出风口排出。
5.循环往复：冷凝过程中被蒸发并吸收热量的制冷剂流回压缩机，继续循环工作，实现汽车空调系统的连续制冷效果。
需要注意的是，在汽车空调系统中，压缩机的工作需要汽车发动机提供动力，因此只有在发动机正常运行时，空调系统才能正常工作。
总结：汽车空调系统通过压缩循环和蒸发过程实现制冷效果，通过压缩机、冷凝器、蒸发器、膨胀阀和制冷剂等组件的协同工作，将车内空气的热量带走，形成冷风，提供舒适的乘坐环境。
