变速箱装配工艺流程变速箱装配是一项复杂而关键的工艺，涉及多个零部件的组装和调整。
下面是一份变速箱装配的工艺流程，以供参考：1.零部件准备准备所有需要使用的零部件，包括齿轮、轴承、离合器片等。
对每个零部件进行检查和清洁，确保其质量和完整性。
2.齿轮组装将齿轮按照设计要求组装在主轴上，并确保每个齿轮的位置和配合度正确。
进行齿轮的啮合测试，确保齿轮间的传动顺畅且无异常噪音。
3.轴承安装根据设计要求，在适当的位置安装轴承，确保其与齿轮和轴之间的配合精确。
使用专用工具将轴承安装到规定的位置，确保其稳固和正确的摩擦力。
4.离合器装配将离合器片和压盘按照设计要求进行组装，并进行调整和校正。
安装离合器装置，确保其能够正确地与齿轮和轴进行联动和分离。
5.润滑系统安装安装润滑系统，包括油泵、油管和油箱等。
进行润滑系统的测试和调整，确保其能够正常供油和维持适当的油压。
6.装配外壳和密封件将变速箱外壳与内部组件进行配合，并使用螺栓和紧固件进行固定。
安装密封件和垫圈，确保变速箱的密封性和防护性能。
7.动力传动装置安装安装动力传动装置，如驱动轴和传动链条等。
进行传动装置的调整和测试，确保其能够正确地传递动力和扭矩。
8.调试和测试对已完成的变速箱进行调试和测试，检查其各项功能和性能是否正常。
进行负载测试和实际工况模拟测试，以验证变速箱在实际使用中的可靠性和稳定性。
9.清洁和包装清洁已经装配好的变速箱，确保其外观干净无污染。
使用适当的包装材料和方法，对变速箱进行包装和保护，以确保其在运输和存储过程中不受损坏。
需要注意的是，以上工艺流程仅为一般性指导，具体的装配工艺可能会因不同的变速箱类型和制造商而有所差异。
在实际操作中，应根据相关的设计要求、标准和规范，结合实际情况进行具体的工艺流程制定，并与专业工程师和生产人员进行合作，以确保装配质量和产品性能的稳定性。

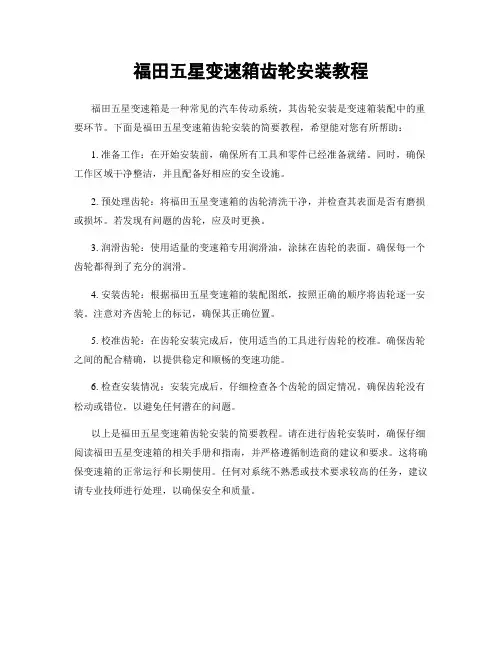

福田五星变速箱齿轮安装教程
福田五星变速箱齿轮安装教程
福田五星变速箱是一种常见的汽车传动系统，其齿轮安装是变速箱装配中的重要环节。
下面是福田五星变速箱齿轮安装的简要教程，希望能对您有所帮助：
1. 准备工作：在开始安装前，确保所有工具和零件已经准备就绪。
同时，确保工作区域干净整洁，并且配备好相应的安全设施。
2. 预处理齿轮：将福田五星变速箱的齿轮清洗干净，并检查其表面是否有磨损或损坏。
若发现有问题的齿轮，应及时更换。
3. 润滑齿轮：使用适量的变速箱专用润滑油，涂抹在齿轮的表面。
确保每一个齿轮都得到了充分的润滑。
4. 安装齿轮：根据福田五星变速箱的装配图纸，按照正确的顺序将齿轮逐一安装。
注意对齐齿轮上的标记，确保其正确位置。
5. 校准齿轮：在齿轮安装完成后，使用适当的工具进行齿轮的校准。
确保齿轮之间的配合精确，以提供稳定和顺畅的变速功能。
6. 检查安装情况：安装完成后，仔细检查各个齿轮的固定情况。
确保齿轮没有松动或错位，以避免任何潜在的问题。
以上是福田五星变速箱齿轮安装的简要教程。
请在进行齿轮安装时，确保仔细阅读福田五星变速箱的相关手册和指南，并严格遵循制造商的建议和要求。
这将确保变速箱的正常运行和长期使用。
任何对系统不熟悉或技术要求较高的任务，建议请专业技师进行处理，以确保安全和质量。
中国重汽变速箱装配

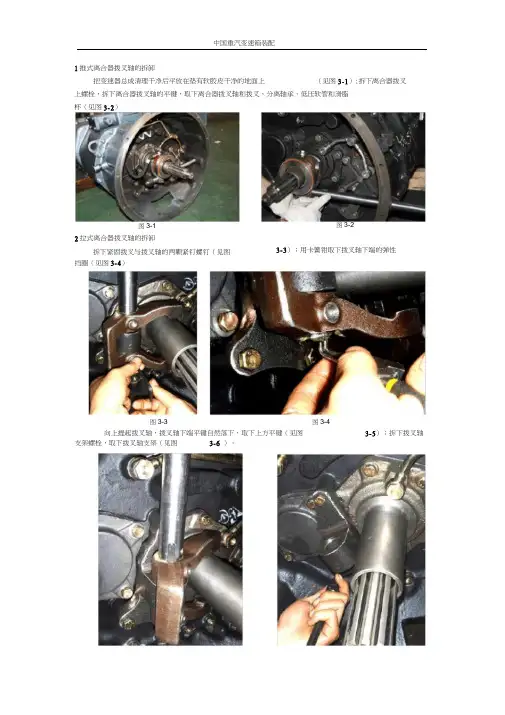

1推式离合器拨叉轴的拆卸把变速器总成清理干净后平放在垫有软胶皮干净的地面上（见图3-1）；拆下离合器拨叉上螺栓，拆下离合器拨叉轴的平键，取下离合器拨叉轴和拨叉、分离轴承、低压软管和滑脂杯（见图3-2）图3-1 图3-22 拉式离合器拨叉轴的拆卸拆下紧固拨叉与拨叉轴的两颗紧钉螺钉（见图3-3）；用卡簧钳取下拨叉轴下端的弹性挡圈（见图3-4）图3-3 图3-4向上提起拨叉轴，拨叉轴下端平键自然落下，取下上方平键（见图3-5）；拆下拨叉轴支架螺栓，取下拨叉轴支架（见图3-6）。
图3-5 图3-63拆下拨叉轴支架（见图3-7）和箱体进油管、输入轴进油管和出油管总成（见图3-8）。
图3-7 图3-84拆下输入轴端盖总成（见图3-9）和副轴端盖（见图3-10，拆副轴端盖时可用平口螺丝刀撬本图圈内所示的凸起）。
图3-9 图3-105 卸下连接油泵与前壳的六只M10的螺栓，不需拆卸用于连接油泵前后壳的两只螺栓（图3-11中圈内所示），轻轻转动输入轴带动副轴转动使装在左副轴轴端的钢球对准油泵壳体上的缺口（见图3-12），手抓油泵向外用力拆下油泵总成（如不好拆卸也可在确认左副轴轴端的钢球对准油泵壳体上的缺口的前提下用M12X50的顶丝旋入图3-11箭头所示的两个螺栓孔内将油泵顶出），从左副轴轴端取出钢球（见图3-13，箭头所指为钢球取出位置）。
图3-11 图3-126箱内管2与前壳间为间隙配合，可用螺丝刀钩住箱内管2端部内侧将其挑出（见图3-14）；拆下输入轴及副轴上的止动环（见图3-15）。
图3-13 图3-14图3-15 图3-167 拆下前壳内所有连接中壳与前壳的连接螺母（见图3-16）；然后拆下前壳外连接中壳与前壳的连接螺母，留下2～3个不卸以保证竖直吊装时中壳与前壳不分离（见图3-17）。
图3-17 图3-188 松开小盖上部四只螺栓及范围挡气缸两只气管的空心螺栓，拆下小盖总成（见图3-18、图3-19）。
中国重汽变速箱装配
支架螺栓，取下拨叉轴支架（见图 3-6 ）。
1推式离合器拨叉轴的拆卸把变速器总成清理干净后平放在垫有软胶皮干净的地面上（见图3-1）;拆下离合器拨叉上螺栓，拆下离合器拨叉轴的平键，取下离合器拨叉轴和拨叉、分离轴承、低压软管和滑脂 杯（见图3-2）向上提起拨叉轴，拨叉轴下端平键自然落下，取下上方平键（见图3-5）；拆下拨叉轴3-3）；用卡簧钳取下拨叉轴下端的弹性图3-1 2拉式离合器拨叉轴的拆卸拆下紧固拨叉与拨叉轴的两颗紧钉螺钉（见图 图3-2挡圈（见图3-4）图3-3图3-4图3-5 3拆下拨叉轴支架（见图 3-7 ）和箱体进油管、输入轴进油管和出油管总成（见图 3-8 ）。
5卸下连接油泵与前壳的六只 M10的螺栓，不需拆卸用于连接油泵前后壳的两只螺栓（图3-11中圈内所示），轻轻转动输入轴带动副轴转动使装在左副轴轴端的钢球对准油泵壳体上 的缺口（见图3-12），手抓油泵向外用力拆下油泵总成（如不好拆卸也可在确认左副轴轴端 的钢球对准油泵壳体上的缺口的前提下用M12X50的顶丝旋入图3-11箭头所示的两个螺栓孔内将油泵顶出），从左副轴轴端取出钢球（见图 3-13，箭头所指为钢球取出位置）。
图 3-11 图 3-126箱内管2与前壳间为间隙配合，可用螺丝刀钩住箱内管 2端部内侧将其挑出（见图3-14）；拆下输入轴及副轴上的止动环（见图3-15 ）。
图3-64拆下输入轴端盖总成（见图 撬本图圈内所示的凸起）。
3-9 ）和副轴端盖（见图3-10，拆副轴端盖时可用平口螺丝刀图3-7 图3-8图3-9 图 3-10图3-13图3-14图3-15图3-167拆下前壳内所有连接中壳与前壳的连接螺母（见图3-16 ）;然后拆下前壳外连接中壳与前壳的连接螺母，留下2〜3个不卸以保证竖直吊装时中壳与前壳不分离（见图3-17 ）。
图3-17图3-188松开小盖上部四只螺栓及范围挡气缸两只气管的空心螺栓，拆下小盖总成（见图3-18、图3-19 ）。
变速箱装配线方案设计
变速箱装配线方案设计引言变速箱是汽车的核心部件之一，其装配是整个汽车生产过程中的重要环节。
为了提高生产效率和质量，设计一个高效的变速箱装配线方案至关重要。
本文将介绍变速箱装配线方案设计的相关要点和步骤。
步骤一：需求分析在设计任何一条装配线之前，首先需要进行需求分析，明确装配线的目标和要求。
这些要求包括：1.生产能力：装配线需要满足的产量要求，即每天生产的变速箱数量；2.质量控制：装配线需要保证每个部件和整个变速箱的质量；3.灵活性：装配线需要具备适应不同型号和规格的变速箱的能力。
步骤二：工序规划在明确了装配线的需求后，下一步是规划工序。
一个标准的变速箱装配线可以分为以下几个工序：1.零部件加工：包括零部件的铣削、钻孔等加工工序；2.组件装配：将加工好的零部件组装成各个组件；3.变速箱总装：将各个组件组装成完整的变速箱；4.质量检验：对装配好的变速箱进行质量检验，确保其符合规定的标准；5.包装和运输：对通过质量检验的变速箱进行包装和运输。
步骤三：流程优化在设计装配线的过程中，需要将整个流程进行优化，以提高生产效率和质量。
以下是一些常用的优化手段：1.自动化：通过引入自动化设备和机器人，可以提高装配速度和质量；2.并行处理：将某些工序进行并行处理，可以减少装配时间；3.合理布局：将工作站布局合理，以便操作员可以更快、更方便地进行装配；4.节省空间：合理利用空间，减少无效的动作和行走，提高装配效率；5.多功能设备：使用具有多功能的设备，可以减少设备数量和占用空间。
步骤四：设备选择在开始实施装配线方案之前，需要选择适合的设备。
以下是一些需要考虑的因素：1.设备性能：设备的性能和质量应该能够满足装配线的要求；2.设备稳定性：设备应该具备足够的稳定性，以保证长时间运行不出故障；3.设备成本：设备的成本应该合理，并与预算相符；4.设备供应商：选择有经验和信誉良好的设备供应商。
结论设计一个高效的变速箱装配线方案是提高生产效率和质量的关键步骤。
汽车变速箱装配工艺

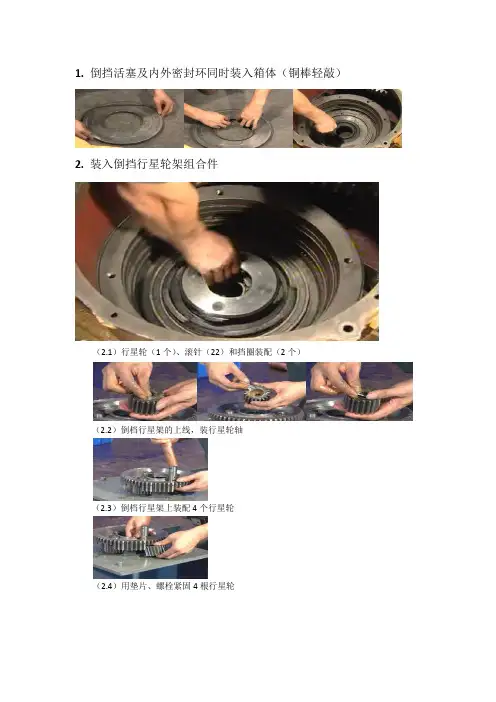

1.倒挡活塞及内外密封环同时装入箱体（铜棒轻敲）2.装入倒挡行星轮架组合件（2.1）行星轮（1个）、滚针（22）和挡圈装配（2个）（2.2）倒档行星架的上线，装行星轮轴（2.3）倒档行星架上装配4个行星轮（2.4）用垫片、螺栓紧固4根行星轮3.装入8张摩擦片（被、主动片各4片，被动片缺口对齐）、摩擦片隔离架，同时箱体侧面装入销子（固定隔离架）4.装入一档油缸体，测量中盖安装间隙，取出一档油缸5.装入一档小总成（太阳轮、内齿圈同时与倒挡行星轮啮合）（5.1）行星轮（1个）、滚针（22）和挡圈装配（2个）（5.2）一档行星架的上线，装入4个行星轮和轮轴（5.3）装入固定行星轮轴的止动盘（5.4）装倒挡齿圈，并用卡圈固定（5.5）装太阳轮（外圈与一档行星架紧配合，铜棒）（5.6）装直接档连接盘，并用螺栓紧固6.一档齿圈和5张摩擦片同时装入箱体（齿圈与一档行星轮啮合），然后装入剩余的3张摩擦片7.装入16根弹簧和16根销子和固定板（隔离架缺口处）8.装入一档油缸体和活塞体合件（铜棒轻敲活塞装入一档油缸体，固定板与油缸体缺口对齐）9.装入配对中盖，紧固8个中盖螺栓（140N.M）（中盖需要现场加工）10.翻转箱体90°，装入输出轴齿轮和输出轴11.装入后支撑轴承6312（铜棒），同时装入孔用挡圈12.翻转箱体-90°，调整轴承内圈与轴配合到位（铜棒）13.装入前输出滚子轴承92312（铜棒），孔用挡圈14.装入骨架油封（铜棒）15.吊装三轴总成（三轴输入端轴承与中盖的紧配合，敲击达到极限）（15.1）吊装中间输出齿轮，装入直接档油缸体（直接档油缸体上需敲入3支定位销）（15.2）在活塞上装入内外旋转油封，活塞体整体装入油缸体内（定位销对孔，铜棒轻敲到位）（15.3）在活塞上方装入盘行弹簧，装入轴用挡圈（15.4）安装输入轴直接档支撑轴承（42204），装入输入轴（铜棒）（15.5）在直接档油缸体上安装受压盘（铜棒）（15.6）安装12根螺栓并紧固（加固150N.M），并用铁丝加固16.清理后端盖，测量后端盖安装面到311轴承位的高度度与箱体的后端面到311轴承的的高度差，选择调整垫片17.清理箱体的后端面，装O行圈和旋转油封18.后端盖涂胶后装密封垫19.装后端盖并用螺栓固定20.翻转箱体90°21.装配2个吊环螺栓并旋紧22.装入进油口圆柱堵头（铜棒）和螺塞23.装后输出轴骨架油封（先图上润滑油，铜棒）24.装后输出轴法兰、o型圈、垫片和自锁螺母并锁紧螺母（450N.M）25.在箱体输入端的孔内装入挡圈，测量倒档行星轮组合件上110轴承端面到箱体上挡圈的间隙26.现场配对加工隔套27.吊装超越离合器总成，使超越离合器安装到极限位置（铜棒）（27.1）在超越离合器的内环凸轮上装入24根螺栓，放在专用的压板上（27.2）在超越离合器的内环凸轮外圈上转入隔离架，装上压盖（27.3）在隔离架的槽内装入24粒滚柱（27.4）吊装外环齿轮上线，并将凸轮组件装入外环齿轮（27.5）测量压盖的三个卡爪与隔离架的间隙，装入3个弹簧（27.6）内孔装入孔用挡圈,并装入中间输入轴（铜棒）（27.7）装入24粒螺母紧固中间输入轴和内环凸轮（27.8）翻转超越离合器180°，装入中间隔套和轴承28.清理箱体变速操纵阀的安装面，涂胶装密封垫29.安装变速分配阀，并紧固13个螺栓（先中间后两边）30.清理变速箱、变矩器安装面，测量超越离合器上211轴承端面到箱体端面高度与变矩器壳体安装面到211轴承安装位端面的高度之间的差值，选择调整垫片31.测量变矩器一级输出齿轮311轴承端面到变矩器壳体端面的高度与变速箱上轴承的支撑端面到变速箱壳体端面高度的差值，选择调整垫片32.装入2个定位销（铜棒），涂胶并装入密封垫33.在各座孔内和轴承上涂机油，吊装变矩器与变速箱合箱（铜棒），装入29个螺栓，紧固（33.1）测量二级涡轮到变矩器壳体二级输出齿轮轴承安装面高度与二级输入齿轮轴承面到花键端面的高度差（33.2）测量选取花键垫片，装配花键垫片；（33.3）安装二级输出齿轮旋转油封和二级输出齿轮（铜棒轻轻敲击到位）（33.4）安装一级输出齿轮旋转油封，安装8111轴承（33.5）安装一级输出齿轮（铜棒轻轻敲击到位）（33.6）安装转向泵齿轮和工作泵齿轮（铜棒敲击到位）34.安装转向泵箱体支撑位轴承（铜棒），安装工作泵箱体支撑位轴承（铜棒）35.清理变速泵箱体安装端面，涂胶安装密封垫36安装变速泵并紧固螺栓37.装订铭牌。
变速箱装配工艺流程
变速箱装配工艺流程变速箱是汽车的重要组成部分，其装配工艺流程对汽车的性能和使用寿命有着重要影响。
下面将介绍变速箱装配的工艺流程，以便更好地了解和掌握这一关键的汽车制造工艺。
首先，变速箱的装配工艺流程通常包括以下几个步骤：1.零部件检查，在进行变速箱装配之前，需要对所有零部件进行检查，确保其质量符合要求。
这包括齿轮、轴承、密封件等各种零部件的外观质量和尺寸精度的检验。
2.清洗和涂油，在装配之前，需要对所有零部件进行清洗，以去除表面的污垢和杂质。
然后对需要润滑的零部件进行涂油处理，以确保装配后的正常运转。
3.主体装配，将各个零部件按照装配图纸和工艺要求进行组装，包括齿轮、轴承、油封等，确保各部件的配合精度和装配质量。
4.调试和检验，在完成主体装配后，需要进行变速箱的调试和检验工作，包括传动比的调整、噪音和振动的检测等，以确保变速箱的性能符合要求。
5.包装和出厂，最后，对装配完成的变速箱进行包装和标识，然后进行出厂检验，确保产品质量符合标准，可以投放市场销售和使用。
以上就是变速箱装配的工艺流程，每一个步骤都至关重要，任何环节的失误都可能导致变速箱的质量问题，影响汽车的性能和安全。
因此，在实际操作中，需要严格按照工艺流程进行操作，并且加强质量管理和过程控制，以确保变速箱装配的质量和可靠性。
总之，变速箱装配工艺流程是汽车制造过程中的重要环节，对汽车的性能和使用寿命有着直接影响。
只有严格按照工艺要求进行操作，加强质量管理和过程控制，才能确保变速箱的质量和可靠性，满足汽车市场的需求。
希望本文的介绍能够帮助大家更好地理解和掌握变速箱装配工艺流程，为汽车制造业的发展贡献自己的力量。
变速箱装配工艺流程
变速箱装配工艺流程
《变速箱装配工艺流程》
变速箱是汽车的重要零部件之一，它直接影响着汽车的性能和舒适性。
而变速箱的装配工艺则决定了变速箱的质量和性能。
下面我们来了解一下变速箱装配的工艺流程。
1. 零部件清洗
在变速箱装配的第一步，各个零部件需要进行清洗，以确保表面没有杂质和尘土。
清洗后的零部件能够更好地保持润滑和密封，提高变速箱的使用寿命。
2. 组装零部件
装配工人根据相关图纸和工艺，将清洗过的零部件按照一定的顺序组装起来。
这个过程需要非常细致和精密，因为每个零部件的位置和角度都对变速箱的性能有着直接的影响。
3. 测试
在完成装配后，变速箱需要进行严格的测试，包括静态测试和动态测试。
静态测试主要是对变速箱的各个部件进行功能的测试，包括润滑情况、密封情况等。
动态测试则是将变速箱安装到汽车上，进行实际的行驶测试，以确保变速箱的正常工作。
4. 调试
在测试完毕后，可能需要对变速箱进行一些微调，以确保其性能达到最佳状态。
这个过程需要经验丰富的技术人员进行，并且需要运用一些专业的仪器设备。
5. 包装
最后，经过测试和调试的变速箱将被包装起来，准备发往汽车生产线。
包装过程也需要非常小心，以确保变速箱在运输过程中不受损坏。
以上就是变速箱装配的工艺流程，每一个步骤都需要非常细致和精密的操作。
只有经过这些严格的工艺流程，才能保证变速箱的质量和性能达到标准，从而为汽车的性能和舒适性提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变速箱装配工艺流程
壳体上线，加装，放油螺塞→铆接变速箱总成铭牌→装中间轴前轴承，中间轴总成，中间轴后轴承→装倒档，隔轮及倒档轴→装中间大螺母，中间轴后盖板，倒档轴锁片→吊装二轴总成并压装二轴后轴承→装里程表主动齿轮，隔套及二轴后轴承盖总成→装一轴总成及一轴盖板总成→装中间轴O型密封圈及离合器壳→装凸缘总成并打紧二轴大螺母→装上盖总成和顶盖总成→装分离轴承座总成，润滑软管，油杯，分离叉。
分离叉轴等→装取力盖板→水密下线检测→合格入库。
壳体上线
装中间轴前轴承，中间轴总成及中间轴后轴承装倒档
第二轴
吊装二轴总成并压装二轴后轴承。
