SHS 01020-2004 活塞式压缩机维护检修规程

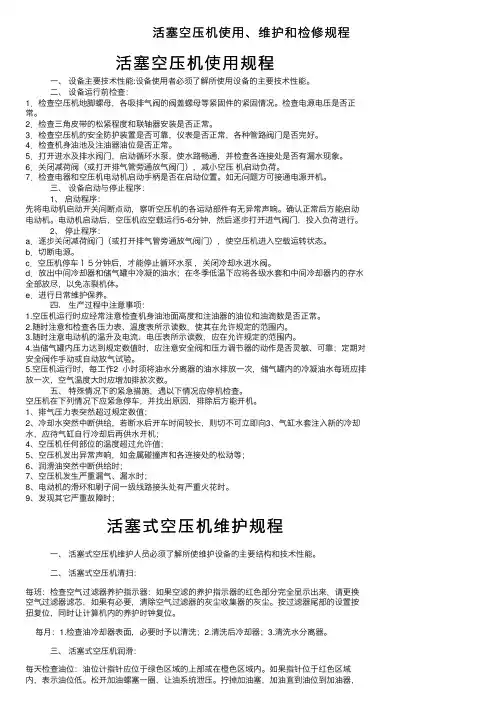

活塞空压机使用、维护和检修规程
活塞空压机使⽤、维护和检修规程活塞空压机使⽤规程⼀、设备主要技术性能:设备使⽤者必须了解所使⽤设备的主要技术性能。
⼆、设备运⾏前检查：1．检查空压机地脚螺母，各吸排⽓阀的阀盖螺母等紧固件的紧固情况。
检查电源电压是否正常。
2．检查三⾓⽪带的松紧程度和联轴器安装是否正常。
3．检查空压机的安全防护装置是否可靠，仪表是否正常，各种管路阀门是否完好。
4．检查机⾝油池及注油器油位是否正常。
5．打开进⽔及排⽔阀门，启动循环⽔泵，使⽔路畅通，并检查各连接处是否有漏⽔现象。
6．关闭减荷阀（或打开排⽓管旁通放⽓阀门），减⼩空压机启动负荷。
7．检查电器和空压机电动机启动⼿柄是否在启动位置。
如⽆问题⽅可接通电源开机。
三、设备启动与停⽌程序：1、启动程序：先将电动机启动开关间断点动，察听空压机的各运动部件有⽆异常声响。
确认正常后⽅能启动电动机。
电动机启动后，空压机应空载运⾏5-6分钟，然后逐步打开进⽓阀门，投⼊负荷进⾏。
2、停⽌程序：a．逐步关闭减荷阀门（或打开排⽓管旁通放⽓阀门），使空压机进⼊空载运转状态。
b．切断电源。
c．空压机停车１５分钟后，才能停⽌循环⽔泵，关闭冷却⽔进⽔阀。
d．放出中间冷却器和储⽓罐中冷凝的油⽔；在冬季低温下应将各级⽔套和中间冷却器内的存⽔全部放尽，以免冻裂机体。
e．进⾏⽇常维护保养。
四、⽣产过程中注意事项：1.空压机运⾏时应经常注意检查机⾝油池⾯⾼度和注油器的油位和油滴数是否正常。
2.随时注意和检查各压⼒表、温度表所⽰读数，使其在允许规定的范围内。
3.随时注意电动机的温升及电流、电压表所⽰读数，应在允许规定的范围内。
4.当储⽓罐内压⼒达到规定数值时，应注意安全阀和压⼒调节器的动作是否灵敏、可靠；定期对安全阀作⼿动或⾃动放⽓试验。
5.空压机运⾏时，每⼯作2 ⼩时须将油⽔分离器的油⽔排放⼀次，储⽓罐内的冷凝油⽔每班应排放⼀次，空⽓温度⼤时应增加排放次数。
五、特殊情况下的紧急措施，遇以下情况应停机检查。
活塞式压缩机保养及检修
活塞式压缩机保养及检修活塞式压缩机保养及检修活塞式压缩机保养及检修【1】[摘要]本文主要阐述了活塞式压缩机的日常维护时间和主要内容，并分析了如何做压缩机的维修管理工作。
为技术人员和维修人员提供参考。
[关键词]活塞式压缩机维护保养检修管理为保证压缩机处于良好的运转状态，延长机器的使用寿命，必须进行维护保养。
通过维护保养，能全面掌握机器的状况，可以及时发现问题，排除故障，改善机器的工作条件，即使出观故障，也便于判断和采取措施。
一、活塞式压缩机的维护与保养为保证压缩机处于良好的运转状态，延长机器的使用寿命，必须进行维护保养。
通过维护保养，能全面掌握机器的状况，可以及时发现问题，排除故障，改善机器的工作条件，即使出观故障，也便于判断和采取措施。
活塞式压缩机维护保养一般分为日常维护和三级保养。
(1)日常维护日常维护是操作人员必须履行的工作，也是确保压缩机正常运转的条件之一。
日常维护主要内容有：1)勤看各指示仪表，如各级压力表、油压表、温度计、油温表等，注意润滑情况，如注油器、油箱和各润滑点，以及冷却水流动的情况。
2)勤听机器运转的声音。
如气阀、活塞、十字头、曲轴及轴承等部位的声音是否正常。
3)勤摸各部位，觉察压缩机的温度变化和振动情况。
如冷却后排水温度、油温、运转中机件温度和振动情况等，从而及早发现不正常的温升和机件的紧固情况。
但要注意安全。
4)勤检查整个机器设备的工作情况是否正常，发现问题及时处理。
5)认真负责地填写机器运转记录表。
6)认真搞好机房安全卫生工作，保持压缩机的清洁，做好交接班工作。
(2)三级保养1)一级保养一级保养是每天必须进行的工作。
一般在班前、班后及当班时间进行。
目的是保证设备正常运转和工作现场文明整洁。
一级保养主要内容有：①每天或每班应向压缩机各加油点加油一次。
有特殊要求的，如电动机轴承的润滑，按说明书规定加油。
总之，一切运动的摩擦部位，包括附件在内都要定时加油。
②要按操作规程使用机器，勤检查、勤调查，及时处理故障并记人运行日记。
活塞式压缩机维护检修规程1
活塞式压缩机维护检修规程一、结构简述活塞式空气压缩机由机身、汽缸、曲轴、连杆、十字头、活塞、活塞杆、填料函、汽阀等组成，由电动机驱动。
二、设备及环境1.设备清洁、表面无灰尘、油垢。
2.基础及周围环境整洁。
3.设备及管线、阀门等无泄漏。
三、设备维护日常维护1.严格按操作规程启动，运转与停车，并做好记录。
2.严格执行“设备润滑管理制度”，按规定补充润滑油，发现油质量不符合使用要求时，应更换润滑油。
3.检查循环油泵和注油器工作情况，保持油泵压力在0.10-0.30MPa。
4.随时检查轴承温度，按时记录，主轴承温度一般不超过65℃。
发现超温要查找原因，及时处理。
5.随时检查各段压力、温度、按规定做好记录。
发现异常，及时查找原因，进行处理。
6.冷却水压力不得低于0.2 MPa。
7.设备和现场要保持清洁，每班擦一次设备，随时消除跑、冒、滴、漏。
8.设备长期不使用时，应加油封闭，每周进行一次盘车。
紧急情况停车遇有以下情况之一时，应紧急停车：A.润滑油中断；B.冷却水中断；C.轴承温度超标；D.压缩气突然超温超压；E.声音突然异常，查不到原因；F.突发性严重振动，查不到原因；G.主零、部件及管道断裂；H.操作规程规定的其他紧急停车条件。
检修周期检修方法简述1.用水平仪测量机身水平度；用拉线法测量中体、气缸同轴度并进行调整。
2.用着色法检查滑动轴承接触面积，达不到标准要求时，应进行刮研。
3.用塞尺测量活塞与气缸、填料环与活塞杆径向间隙，并进行调整。
4.用压铅法测量轴承间隙、齿轮啮合间隙、气缸余隙。
5.主、曲轴轴颈，活塞杆可以用电镀、喷镀、刷镀等方法修复。
检修质量标准基础1.外观检查不允许有裂纹、疏松、露筋、渗油和混凝土剥落等缺陷。
2.基础无不均匀下沉或倾斜。
机身、中体1.机身纵、横向水平度为0.05mm/m。
2.十字头滑道中心线与主轴座孔中心线垂直度为0.01mm/m。
3.机身主轴承与电机外伸副轴承座孔中心线同轴度为0.03mm。
活塞式压缩机的维护保养及检修管理
活塞式压缩机的维护保养及检修管理【摘要】随着科技的发展，活塞式压缩机在各行各业都有应用，并起到了重要作用。
本文对活塞式压缩机的维护保养及检修管理进行分析，具有一定的借鉴意义。
【关键词】活塞式压缩机；维护保养；检修管理0 前言本文对活塞式压缩机常见故障进行介绍，对活塞式压缩机故障的诊断理论进行了阐述，通过分析，并结合自身实践经验和相关理论知识，对活塞式压缩机的维护保养进行了探讨。
1 活塞式压缩机常见故障分析活塞式空气压缩机引起故障的原因很多，这些故障如果不及时进行处理和维修，会严重影响压缩机的安全运行。
以下就对活塞式压缩机在运行过程中经常出现的故障进行分析。
1.1 润滑系统故障活塞式压缩机的润滑系统故障可分为循环润滑机构故障和气缸润滑结构故障两类。
1.2 循环润滑机构故障（1）油压突然降低。
原因主要有：油压表失灵、刮油环损坏、以及供油不良等很多原因引起的；（2）油压过高。
使用油脂的黏度比较大和运行中的某处油管路发生堵塞是造成油压过高的主要原因；（3）齿轮油泵故障。
主要由于磨损使得配合间隙过大、调节阀发生磨损等引起的；（4）润滑油温过高。
1.3 气缸润滑结构故障（1）气缸进油量过少。
主要由油管发生堵塞、柱塞被磨损等原因引起的。
（2）气缸壁、排气腔及气阀上的焦渣、积炭。
（3）气缸进油量过少。
（4）润滑油消耗量过大。
1.4 冷却系统故障水垢堵塞冷却器是压缩机常常出现的冷却系统故障。
当水垢堵塞了冷却器之后，使得润滑油的散热效果降低，那么进入油的温度就会增大，容易造成压缩机发出油温报警信号导致停止运行。
当水垢堵塞了气缸水套，会使得气缸的温度和排气的温度升高。
因此，要经常对冷却水泵和管路进行定期检查，保证冷水压力的稳定和正常，提供良好的冷却条件。
1.5 排气故障活塞式压缩机的排气故障最常见的就是排气温度过高，引起排气温度过高的原因主要是由于气阀的安装不合理；阀座与阀片之间的密封性不良；活塞环的磨损比较严重等原因导致的。
活塞式压缩机使用维护检修规定
活塞式压缩机使用维护检修管理规定为加强大机组日常维护及检维修管理工作，确保机组安全、稳定、高效运行，保证装置长周期平稳生产，特制订本管理规定。
1 机组的使用1.1 开车前的准备：1.1.1 保持曲轴箱润滑油在油面指示规定的高度范围内(曲轴箱油位视窗1/2-2/3之间)，机身润滑油牌号为68#润滑油，气缸与活塞由注油器提供220#润滑油，注油器油位在视窗标记的刻度线之内；加油严格按照润滑油三级过滤执行。
1.1.2 开车前先启动齿轮油泵，使润滑油压力在0.20-0.30MPa之间，运转5分钟后再启动主机。
1.1.3 机组开机前，岗位操作人员必须用随机携带专用盘车工具手动盘车，使压缩机主机和电动机转动三周以上，听其无冲击或其他声音，无卡涩或异常沉重感方可。
1.1.4 检查确保机组机身冷却水及润滑油冷却器冷却水畅通且冷却水压力不低于0.20MPa。
1.1.5 气压机开车前，岗位操作人员必须对各排凝点（一级入口气液分离器、一级出口缓冲罐底部、级间冷却器、级间分离器、二级出口缓冲罐底部）认真排凝，由车间管理人员现场监督检查。
1.1.6 机组开车前，由机、电、仪等部门专业人员对机组及附属设备进行认真细致的检查，岗位操作人员对工艺部分进行认真细致检查，对发现的问题及时处理后再开机；若由于相关人员检查不仔细对故障未及时排除，导致机组启动后需切机处理的，对相关部门按规定进行考核。
1.1.7 清除机器附近其它杂物。
1.2 开车及运行1.2.1 机组在正常投运或切换时，必须经生产科、所在车间设备管理人员及保运单位等相关部门确认后方可进行。
1.2.2 严格按照操作规程规定的操作程序，对机组进行投运或切换运行。
1.2.3 检修机组运转部件后的首次开车，必须在空负荷运行正常后，方可带负荷运转，在机组运转初期操作人员及机、电、仪各部门要加强巡检，发现异常要及时处理，不能处理的及时上报，停机处理。
1.2.4 机组在正常运行过程中，岗位操作人员必须严格执行岗位责任制和巡回检查制度，按巡回检查路线、内容、和标准对机组各部位进行全面细致检查，及时发现问题、隐患及不安全因素，认真记录机组运行、操作、缺陷和巡检等情况。
活塞式制冷压缩机的检修
活塞式制冷压缩机的检修1、检修的时间和内容根据压缩机的累计运转时间和压缩机的完好状况，定期对压缩机进行检查，小修、中修和大修。
压缩机投入运转的初期阶段，一般应检查气阀零件、缸套镜面和连杆大头瓦片磨合情况，检查阀片和气阀弹簧是否断裂，更换冷冻油．清洗吸气过滤器、油过滤器和曲轴箱。
当压缩机运转3000~4000小时后，应进行小修。
即拆卸活塞连杆组件，更换活塞环。
拆卸气阀组件，更换严重摩损的阀片和气阀弹簧。
检查并消除气缸、大头轴瓦工作表面上的拉痕。
拆卸检查轴封，研磨工作平面，更换胶圈。
当压缩机运转8000~10000小时后，应进行中修；除检查小修项目外，还应拆卸、检查更换严重磨损的活塞销、大小头轴瓦、小头衬套。
研磨内阀座和外阀座的阀线。
拆卸检查油泵等。
当压缩机运转20000小时左右时，应将压缩机进行大修，即将压缩机完全拆开，检查所有的零件，更换严重磨损的零部件。
2、拆卸压缩机应注意的事项(1)拆卸之前应将压缩机抽空，曲轴箱压力应在0．05MPa以下。
关闭机器与高低压系统连通的有关阀门，切断电源。
将放汽阀接好塑料管或橡皮管通向室外，开启放汽阀，将微量的余氨盲接放出室外。
(2)拆卸静配合的零件，要注意方向，防止击坏零件。
对固定位置不可改变方向的零件，做好标记，以免装错造成事故。
对体积小的零件拆卸后．要及时清洗并装在有关的部件上。
3、零件的检查与修理活塞式压缩机的检查工作，在零件拆卸过程中是伴随的。
对零件测量的部位和摩损情况认真检查，若发现问题，应找出原因提出修理方法。
(1)活塞上死点间隙的检查与调整测量间隙通常是用软铅块或保险丝的方法进行。
将保险丝几根拧成20～30mm长的长条，放置活塞中心顶部，装好排汽阀组，假盖弹簧和汽缸盖，并拧紧几只汽缸盖螺母，转动联轴器2～3周，然后拆下汽缸盖和排汽阀组，用外径千分尺测量被压扁的软铅条的厚度，即得出间隙数值。
不同压缩机的死点间隙不同。
因此，当机器在中、大检修时，必须对间隙进行测量和调整。
活塞式压缩机检修规范
氧压机检修规范一、拆装前准备1、10、24、32、36、41开口扳手跟梅花扳手个一把，卡簧钳（内、外卡），大小活动扳手各一把，加力杆一根。
2、8米长的粗钢丝绳两根、0.8米长的细钢丝绳两根、2米长的粗吊绳一根、3吨的葫芦一个。
（同时检查是否存在安全隐患）3、氧压机的配套工具一套。
二、氧压机拆装顺序1、拆进、排气与氧压机连接的配管，拆卸之前先用行车吊住配管。
拆平台。
2、拆冷却水缸的进、出水管。
3、用行车吊出冷却水缸（注意：行车的吊钩一定要垂直指向缸的圆心，以免拉伤缸的接触面）4、拆八个盖板，垫片平放。
5、吊一级活塞体，用吊耳螺杆拧入活塞的螺纹孔，用细钢丝绳从吊耳里串入，接下来盘车把一级活塞顶到上死点，拆十字头上的哈夫套（参阅十字头图纸），用行车慢慢吊起活塞体，使活塞杆与十字头分开，拧下活塞杆上的螺母，套上导向套，当活塞头全部吊出时取下活塞环与弹簧，当活塞体全部吊出后放平（用木板垫平）把掉下的活塞杆中部的密封圈收好。
6、一级活塞2、二、三级活塞按上面的方法吊出，但三级活塞环、弹簧要等吊出后用专用工具把活塞头上的螺母拆下（查阅三级活塞体图纸）7、拆下填料组件先拆填料组件上的排气铜管再拆刮油器的上压盖（因为刮油器的上压盖挡住了填料的拆卸）后拆固定填料的螺母，两个人用手抓住填料组件慢慢的拉出，如果拉不下来，前后左右摇摇同时往下拉。
8、拆气缸箱体与刮油器相连的螺母。
吊出气缸箱体放在地上，下面用木板垫起防止破坏双头螺柱。
9、先拆进、出水软管后拆刮油器整体10、拆连杆的下连杆盖，并按顺序放好。
11、吊出十字头与连杆体12、拆连杆箱体的螺母再吊机身，机身吊出后用木板垫着13、拆联轴器的螺栓14、拆曲轴压盖15、吊曲轴（注意：一边用钢丝绳一边用葫芦来保证曲轴的水平，以免压坏下轴瓦。
）用厚木板垫着曲轴的轴颈。
16、安装顺序与拆卸顺序相反。
三、检修步骤及注意事项1、机组完全停止后，待系统内部润滑油温度冷却到常温后，将油池的润滑油放尽；2、拆下各级进气阀上气量调节的铜接头，然后依次拆下进、排气阀阀盖，取出各级进、排气阀；3、关闭机组上冷却水进、出口阀门，拆下气缸盖；4、依次拆下机组填料，1、2隔室外的挡板，将活塞杆上两端的防松齿块拆除；5、利用机组专用拆卸工具，将活塞杆与滑块配合的螺纹完全拧开。
活塞式压缩机维护检修规程(DOC)
活塞式压缩机维护检修规程1.总则1.1 适用范围本规程适用于MDI装置中固定活塞式压缩机维护和检修。
1.2 结构简述活塞式压缩机由机身、气缸、曲轴、连杆、十字头、活塞、活塞杆、填料函、气阀等组成，由电动机驱动。
1.3 技术性能几种常见类型的活塞式空气压缩机技术性能见表1。
2.完好标准2.1 零、部件2.1.1 主、辅机的零、部件完整齐全、质量符合要求。
2.1.2 仪表、计器、信号、联锁和各种安全装置、自动调节装置齐全完整、灵敏、准确，开表率、信号及联锁装置投运率达100%，计器定期检测率100%。
2.1.3 基础、机座稳固可靠，地脚螺栓连接齐全、紧固。
每组螺栓规格统一，螺纹外露1～3扣。
2.1.4 管线、管件、阀门、支架等安全装置合理、牢固完整、标志分明、符合要求。
2.1.5 防腐、保温、防冻设施完整、有效。
2.2 运行性能2.2.1 设备润滑良好，润滑系统畅通，油质符合要求，实行“五定”、“三级过滤”。
2.2.2 无异常振动和松动、杂音等现象。
2.2.3 各部温度、压力、流量、电流等运行参数符合规程要求。
2.2.4 生产能力达到设计能力。
2.3 技术资料2.3.1 有产品合格证、质量证明书、使用说明书、总装配图。
2.3.2 有安装、试车、验收资料。
2.3.3 设备档案、检修及验收记录齐全，填写及时、准确。
2.3.4 设备运行时间和累计运转时间有统计、准确率100%。
2.3.5 设备易损件有图样。
2.3.6 设备操作规程、维护检修规程齐全。
2.4 设备及环境2.4.1 设备清洁、表面无灰尘、油垢。
2.4.2 基础及周围环境整洁。
2.4.3 设备及管线、阀门等无泄漏。
3.设备维护3.1 日常维护3.1.1 严格按操作规定启动、运行与停车，并做好记录。
3.1.2 严格执行“设备润滑管理制度”，按规定补充润滑油，发现油质量不符合使用要求时，应更换润滑油。
3.1.3 检查循环油泵和注油器工作情况，保持油泵压力在0.10～0.30MPa。
