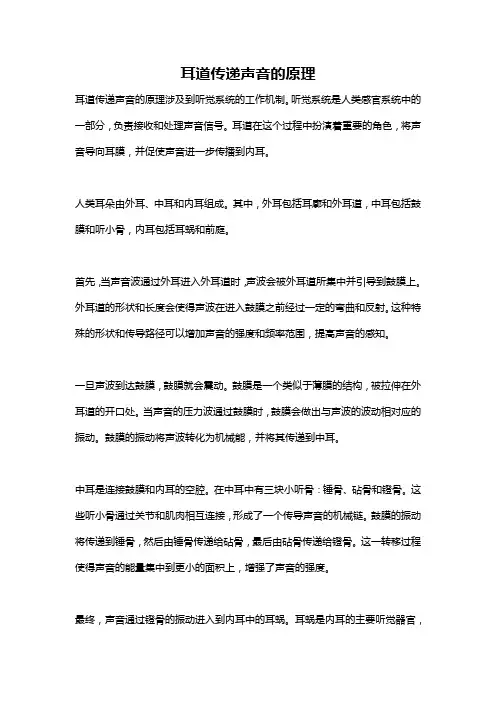

耳道传递声音的原理

耳道传递声音的原理耳道传递声音的原理涉及到听觉系统的工作机制。
听觉系统是人类感官系统中的一部分,负责接收和处理声音信号。
耳道在这个过程中扮演着重要的角色,将声音导向耳膜,并促使声音进一步传播到内耳。
人类耳朵由外耳、中耳和内耳组成。
其中,外耳包括耳廓和外耳道,中耳包括鼓膜和听小骨,内耳包括耳蜗和前庭。
首先,当声音波通过外耳进入外耳道时,声波会被外耳道所集中并引导到鼓膜上。
外耳道的形状和长度会使得声波在进入鼓膜之前经过一定的弯曲和反射。
这种特殊的形状和传导路径可以增加声音的强度和频率范围,提高声音的感知。
一旦声波到达鼓膜,鼓膜就会震动。
鼓膜是一个类似于薄膜的结构,被拉伸在外耳道的开口处。
当声音的压力波通过鼓膜时,鼓膜会做出与声波的波动相对应的振动。
鼓膜的振动将声波转化为机械能,并将其传递到中耳。
中耳是连接鼓膜和内耳的空腔。
在中耳中有三块小听骨:锤骨、砧骨和镫骨。
这些听小骨通过关节和肌肉相互连接,形成了一个传导声音的机械链。
鼓膜的振动将传递到锤骨,然后由锤骨传递给砧骨,最后由砧骨传递给镫骨。
这一转移过程使得声音的能量集中到更小的面积上,增强了声音的强度。
最终,声音通过镫骨的振动进入到内耳中的耳蜗。
耳蜗是内耳的主要听觉器官,它由一个蜗壳和内部的听觉感受器组成。
在耳蜗中,声音的机械能将转化为神经信号,并被传递到大脑进行处理和解码。
耳蜗内部有一个沿着蜗壳边缘盘旋的膜质结构,称为基底膜。
基底膜上覆盖着许多上皮细胞,其中的听觉感受器称为毛细胞。
当声波进入耳蜗时,毛细胞会随之振动,而它们的振动与声音的频率密切相关。
毛细胞上的小细极(纤毛)会被刺激,进而导致离子通道的开闭,从而改变细胞内外的离子浓度差,最终形成神经信号。
这些神经信号由听觉神经传递到大脑的听觉中枢,例如听觉皮层。
听觉皮层负责解码和解析这些信号,并将其转化为我们能够理解的声音感知。
这样,我们才能够意识到所听到的声音,如说话、音乐等。
总结起来,耳道传递声音的原理是通过外耳、中耳和内耳的配合工作。
声音与建筑结合的设计方法

声音与建筑结合的设计方法声音与建筑的结合设计方法是通过合理配置和运用声音的元素来创造出与建筑相融合的音效环境,以提高建筑环境的舒适性和功能性。
下面将介绍几种常用的声音与建筑结合的设计方法。
首先是声音隔离设计。
声音隔离是指通过设计手段降低传声途径向建筑内部传递的声音量和振动幅度,从而减少建筑内部的噪声污染。
常见的声音隔离设计方法包括选择合适的材料与构造、使用隔音门窗、采用空气隔离和减少共鸣等。
同时,还可以设计出合理的声学断墙或装置,将声音从源头上进行控制,以实现声音的隔离效果。
其次是声学设计。
声学设计是通过合理设计建筑内部的音响系统和声学处理,以提高建筑内部声音的余响、吸音、演奏效果等,使其与建筑相适应。
常见的声学设计方法包括选择合适的材料与构造、设计合理的吸音装饰面、调整房间的形状和体积、设置声学隔振装置等。
此外,还可以利用数字声学技术,通过合理的声学模拟和设计,来优化建筑内部的声音效果,提高声音的逼真度和立体感。
再次是声景设计。
声景设计是指通过合理设置和运用环境声音来创造出与建筑相匹配的声音场景,从而提升建筑的整体氛围和舒适性。
常见的声景设计方法包括音乐背景的选择和播放、环境音效的设置和控制、灯光和声音的结合呈现等。
声景设计可以使人们在特定的环境中产生情感共鸣,从而使建筑环境更加生动和具有吸引力。
最后是声音导引设计。
声音导引设计是通过合理设置和运用声音,来引导人们在建筑内部的行为和活动。
常见的声音导引设计方法包括使用导向音效、语音导览、音频地图等。
这些设计方法可以有效地指引人们在建筑内部进行导航和定位,提供便利的服务和信息,同时也可以增强人们对建筑的认知和体验。
综上所述,声音与建筑的结合设计方法包括声音隔离设计、声学设计、声景设计和声音导引设计等。
这些设计方法可以有效地提升建筑环境的舒适性、功能性和吸引力,为人们创造出更加宜居和富有艺术感的生活空间。
声音的产生与传播

声音的产生与传播声音是我们日常生活中不可或缺的一部分,它是由物体振动引起的空气压力变化而产生的。
本文将探讨声音的产生与传播的过程。
一、声音的产生声音的产生与物体的振动直接相关。
当物体振动时,它们会引起周围空气分子的振动。
这种空气分子的振动会导致空气分子之间的碰撞,进而传播出去。
这种传播形式是通过声波传递的。
声波是一种横波,由一系列高压区域和低压区域组成。
二、声音的传播声音的传播需要介质的存在,一般来说,声音是通过固体、液体或气体介质传播的。
在空气中,声音是以波的形式传播的。
当物体发出声音时,声音能量会沿着介质以波的形式传递,并经过一系列反射、折射和干涉等过程到达接收者的耳朵。
声音传播的速度与介质有关。
在同一介质中,声音的传播速度是恒定的,但在不同的介质中,传播速度会有所变化。
一般来说,声音在固体中传播得最快,其次是液体,最慢的是气体。
三、声音的特性声音具有三个基本特性:频率、振幅和波长。
1. 频率:频率是声波振动的快慢,单位是赫兹(Hz)。
人耳可感知的声音频率范围大约在20Hz到20kHz之间。
2. 振幅:振幅是声音波动的强度或大小。
它决定了声音的响度,单位是分贝(dB)。
3. 波长:波长是声音波形的空间长度,它与频率和传播速度有关。
波长越短,频率越高。
四、声音的影响因素声音的强度和传播距离受到几个因素的影响。
1. 声源的强度:声音的强度取决于声源的振动幅度和频率。
2. 声音的传播介质:不同的介质对声音的传播有不同的影响。
3. 环境因素:环境中的噪音和反射等因素会干扰声音的传播和听觉效果。
五、声音的应用声音在我们的生活中有广泛的应用。
以下是一些常见的应用:1. 通信:声音可以通过电话、对讲机和无线电等设备进行远距离的通信。
2. 音乐和娱乐:声音可以演奏乐器、歌唱、讲故事等形式,带给人们乐趣和娱乐。
3. 声音导航:声音引导系统可以帮助人们在陌生环境中找到正确的方向。
4. 医学应用:声音被用于医学诊断和治疗,如超声波检查和声波治疗。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
声音导引系统
中文摘要:本系统为实现以声音引导小车按预定方案运行而设计。
系统采用51最小系统板作为此系统的检测核心和控制核心,通过对声音信号的检测,准确实现小车坐标定位,并通过无线发射接收模块将坐标信息传送至车载MCU,实现小车的声音引导控制。
小车无线传输模块采用集成nrf24l01模块,以期实现坐标信息实时无线传输。
电机驱动、控制模块采用ASSP芯片以及分离MOS管H桥电路使电机的控制精确、稳定。
声音检测模块则采用多级放大滤波电路接收三路声音信号准确检测,并将此信号传送至地面控制MCU进行坐标定位。
1 系统方案设计
1.1 AT89S52系列单片机系统方案
采用两块AT89S52单片机系统,车载单片机实现声音信号的发送,无线信号的接受,以及电机驱动芯片的控制。
陆基单片机完成三路声音信号捕获,处理并将小车坐标信息通过无线发射。
系统编程容易,性价比高。
1.2 MSP430单片机系统方案
采用MSP430单片机系统作为控制的核心,来实现智能小车无线传输、声音处理、电机驱动等功能。
1.3系统方案比较
AT89S52系列单片机系统方案价格低廉,技术比较成熟,使用简单,应用广泛,而且能较好的实现系统的要求。
MSP430系统方案功耗虽然较低,但编程比较复杂,价格昂贵,因而,决定采用该方案1。
1.4 AT89S52单片机系统方案设计
本设计采用AT89S52单片机作为核心控制系统,以直流电机为驱动,结合无线、声音处理模块完成设计任务。
系统可以划分为以下几个基本模块:无线数据传输、小车控制、声音检测处理、信息显示模块。
系统设计框图如图:
图1.0系统方案框图
1.5 方案选择
(1)电机驱动模块
方案一:采用两个步进电机,步进电机的准确定长步进性能方便的实现调速和转向,步进电机的输出力距较低,价格较高,而且步进电机的编程复杂,硬件连接的工作量大。
方案二:利用一个直流减速电机,具有转矩大,驱动力大,控制简单等特点。
经比较验证,显然方案一电机的机械结构难以满足题目的要求,而方案二利用直流电机完全能满足要求。
至于赛题要求的精确控制,采用一定的控制算法可以解决。
因此采用方案二。
(2)无线收发模块
方案一:采用RF905无线收发模块,RF905有14个外接管脚,采用SPI 串口通信,占用资源较多,控制较复杂,而且价格较贵,配置外置天线,占用空间较大。
方案二:采用NRF24l01无线收发模块,拥有内置天线,体积较小,125个可选通道,最大2M/S数据速率,8个管脚输出,使用模拟串口,不占用串口资源,价格相对便宜,使用简单。
经分析比较,方案二拥有较大优势,能较好的利用51单片机实现控制,因此选用方案二。
(3)声音检测、处理模块
方案一:采用声控开关。
声控开关使用简单,价格便宜,但是反应不够灵敏,达不到题目要求,精度较低。
方案二:采用多级放大整波电路,将接受信号处理成电平触发信号。
能灵敏的检测到蜂鸣器声音,触发响应。
经综合论证,方案二虽然电路复杂,但是题目要求精度较高,所以采用方案二。
(4)显示模块
方案一:采用数码管显示。
数码管具有对外界环境要求低,可视性好,程序编程容易。
但数码管资源占用较多,显示信息少,还需使用74HC573等芯片进行段选操作。
方案二:采用1602液晶显示。
液晶显示具有显示信息丰富、需要资源少、功耗低、体积小、画面效果好、分辨率高、性价比高等特点。
方案三:采用12864液晶显示。
12864显示具有大量的信息、画面效果好、分辨率高等特点。
但其功耗高、体积大、编程量大、资源占用多、成本高,性价比低。
经综合比较论证,在满足本题目要求的前提下,使用1602液晶较为合适。
2、理论分析与计算
2.1 系统设计理论依据与分析、计算
该系统通过检测不同测量点声音时间间隔,通过无线将坐标信息发送至车载控制单元,来完成ASSP电机芯片的控制。
声音检测模块时间检测精度达到25us,检测坐标误差为1cm,能较好的完成系统要求。
无线模块采用2.4GHz 的高频收发频率,受环境影响非常小,能稳定、高速传输数据。
ASSP电机能同时控制三路PWM信号,足以完成舵机、单电机的控制。
2.2系统各种主要参数计算
检测精度:25us(检测时间误差)*340m/s(声速)=0.85cm
行进控制误差:0.036m/s(车速)*0.5s(小车响应时间)=0.018m
2.3控制理论简单计算
第一阶段:由界外向中心标志线直行;根据A、B两点接收声音的时间差t 的变化,来确定向中心线直行的速度。
当向中心线运动时,AB两点时间差逐渐变小,将这一变化量进行分析计算,列出10种电机运行模式,控制越来越精细,采用逼近算法。
公式如下:
PWM占空比=t*K-A(注:K,A为校正因子)
第二阶段:由中心线一点向中心移到;根据C点接受声音状况确定小车是向上还是向下运动,从而控制舵机转角,同理,利用A、C两点接收声音时间差,进行小车速度控制。
2.4 误差产生原因及改进方法
坐标定位误差:由于单片机时钟频率限制所致。
主要采用软件精确控制,多次检测处理来改进。
声音的误差:本小车声控系统受外界环境影响很大,所以实验时要尽量保持环境的安静。
3、电路设计与程序设计
3.1 系统电路设计
系统采用AT89S52最小系统作为控制核心,主要实现了声音控制与检测、电机控制、无线发射接收等模块。
最小系统板如图1.1所示。
图1.1 51最小系统板
基本模块如下:
(1)声控模块:设计采用多级放大整波电路,前级电路使用LF353进行放大,
如图3.1.1所示为声控前级电路,后级放大设计原理图如1.2所示,采用TL084结合LM324进行放大,采样,滤波实现方波信号。
图1.2 声控前级电路图
图1.3 声控后级放大电路图
(2)无线发射接收模块:采用NRF24l01无线收发模块,拥有内置天线,体积
较小,125个可选通道,最大2M/S数据速率,8个管脚输出,使用模拟串口,不占用串口资源,价格相对便宜,使用简单。
(3)电机驱动模块: 电机驱动、控制模块以及分离MOS管H桥电路进行电机精确、稳定控制。
该模块使用分立元件构成的H桥式电机驱动电路,采用ASSP芯片控制PWM信号输出。
电路原理图如图1.4所示。
图1.4 电机驱动原理图
图1.5 ASSP芯片电路图
3.2 系统软件设计
声音检测模块:声音检测电路将三路门限比较信号输入陆基单片机,单片机通过比较不同通道声音接收时间差来确定两点之间距离差,从而确定当前坐标信息。
无线收发模块:无线收发采用nrf24l01集成芯片专用通信模式、收发协议,将发送数据存放至数组中等待发送,当接收端接收至数据会产生中断标志位,并存放至数组中,根据标志位的情况进行判断、处理接收数据。
电机控制模块:根据无线接收的坐标信息,进行判断当前坐标信息,进而确定当前速度,控制小车前进、停止。
综上说明系统流程图如下:
图2.1 程序流程图 4、测试方案与测试结果
4.1 系统功能说明
(1)由声音定位小车的位置;
(2)无线控制小车的运转;
(3)液晶显示运转情况;
(4)声音的检测与处理;
4.2 系统测试方法与仪器
(1) 仪器:SS3323可跟踪直流稳压电源、UT58A 数字式万用表、
TFG3150DDS 信号发生器、TDS1002数字示波器
(2) 测试方法:分模块测试
跟踪测试引脚电压法
程序仿真测试法
时差,因而在定位时会发生一定的误差;
2、由于声音信号受外界声音影响较大,造成小车精确采样的困难,
出现一定误差。
3、经测试,基本上实现题目的基本要求。
5、附录:
附录1系统原理图:
附图一为声控后级放大的原理总图,采用LM324和TL084结合实现放大、滤波。
附图一声控后级放大
附录2
设计的小结:
通过几天的协作,根据题目的基本要求,完成了硬件的设计、制作和软件算法的设计以及程序代码的编写,完成了软硬件的联合调试实现了声音引导小车的基本功能,在发挥部分也取得一定突破。
设计收获体会;
通过小组成员的共同努力,完成了题目的基本要求。
从硬件电路的方案选取,到插板调试,到制成PCB板;从软件整体架构,到每个模块的编写,到与硬件的的联合调试。
失败在所难免,通过努力和耐心,每个人都从失败中找到了获得成功的自信。
这些天的奋斗让大家明白了想法和它的实现是有很大差距的,这同时更让每个人都认识到伙伴的力量,团队的重要,这是大家学到的最重要的东西。
设计的进一步完善提出意见或建议。
在硬件上,还可改变车体,以获得最大的灵便,将部分开关式数据,采用模拟式数据,虽然控制变得复杂点,但是能获得跟给精确地效果。
在软件上,控制算法也有进一步提高的空间。
