电势差的公式
电势差的公式
1、电场中某点的电荷的电势能跟它的电量的比值,叫做这点电势
U=E/q
其中U表示电势,E表示电势能,q表示电荷量
2、电势能E=W=Uq

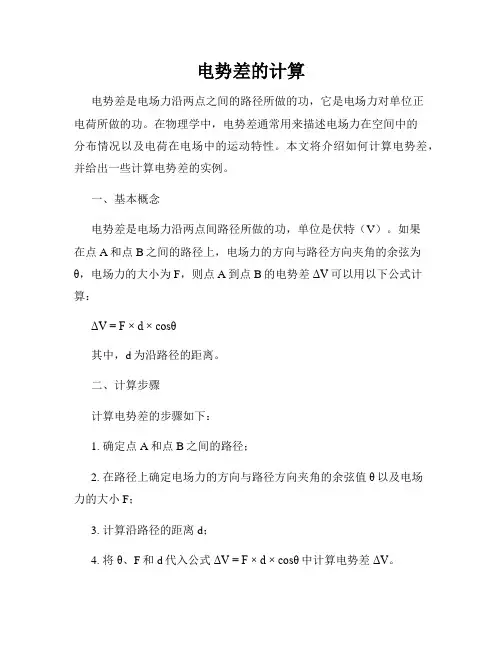

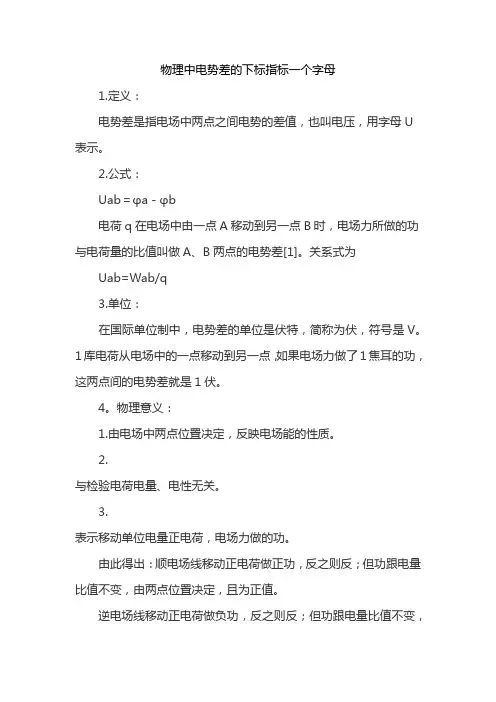

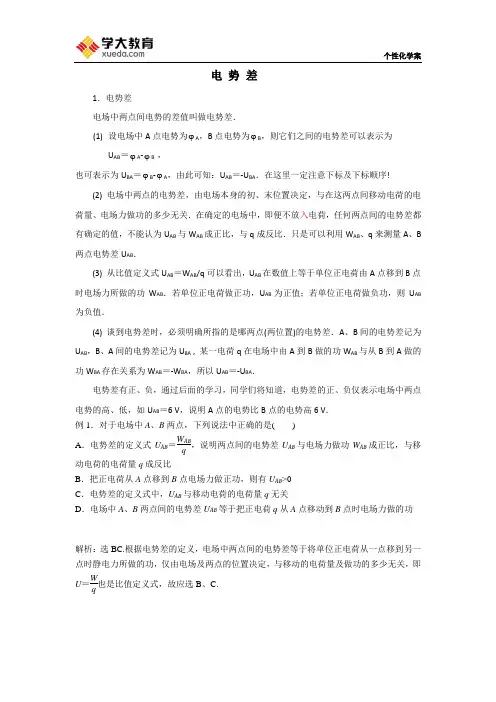

电势差的公式Uab＝φa－φb
a、b两点的电势差等于a的电势和b的电势的差值
电势的公式：φA=Ep/q。单位正电荷由电场中某点A移到参考点O时电场力做的功与其所带电量的比值。
电势基本概念
静电场的标势称为电势，或称为静电势。在电场中，某点电荷的电势能跟它所带的电荷量（与正负有关，计算时将电势能和电荷的正负都带入即可判断该点电势大小及正负）之比，叫做这点的电势（也可称电位），通常用φ来表示。
电势是从能量角度上描述电场的物理量。（电场强度则是从力的角度描述电场)。电势差能在闭合电路中产生电流（当电势差相当大时，空气等绝缘体也会变为导体）。电势也被称为电位。
电势差公式
1、电场中某点的电荷的电势能跟它的电量的比值,叫做这点电势。
U=E/q
其中U表示电势,E表示电势能,q表示电荷量。
2、电势能E=W=Uq
电势差的公式Uab＝φa－φb
a、b两点的电势差等于a的电势和b的电势的差值
U=Ed
所有C=A/B的公式,C都定义为单位B所需要的A的量,叫做C
U=W/Q,因此电势差定义为移动单位电荷所需要的功
那句话的表述有额外难题吧,应该是“把每单位电荷从A移动到B做的功,叫做AB两点之间的电势差”.
这个“单位”的意思不是电子电荷单位,是泛指任意单位,做分母用
比如1库仑的电量,1mC的电量,1静电库仑的电量
只是计算时,分母中电量Q的数值和单位不同
计算出来的电势差U的数值和单位也不同
物理上,物理量和具体的数值及单位是分离的
描述物理量的定义和关系的公式,不依赖于采用的单位制,不依赖于具体的单位
比如5J/2C=2.5V,10J/1mC=10kV
1尔格/1静电库仑=1静电伏特
