单排双级行星轮运动特性方程式的推演
1
单排双级行星轮运动特性方程式的推演
李书江
1单排双级行星轮系的结构，如图所示。
下图为受力图，其中R 1、R 2、R 3、R 4分别为太阳轮、齿圈及两个行星轮的节度圆半径；F 1、F 2、F 3、F 4、F 5分别是太阳轮、齿圈、两行星轮及行星架相互之间的作用力；A 是太阳轮、齿圈和行星架的运动中心；B 、C 分别为两个行星轮的自转中心。
2单排双级行星轮系运动特性方程式的推导
2.1分析行星轮B 的平衡
（1）根据行星轮力矩平衡条件，有：
3133R F R F ⨯=⨯，即，F 1=F 3
（2）根据行星轮力的平衡条件，有：
0431=++F F F
故，在⊥AB 方向的分力有：
2 F 41=F 1+F 3cos a ，即，F 41=F 1（1+cos a ）
2.2分析行星轮C 的平衡
（1）根据行星轮力矩平衡条件，有：
43342R F R F ⨯=⨯，即，F 2=F 33
由于，F 1=F 3，F 33=F 3（作用力与反作用力） 故，
F 2= F 1 ，F 33= F 1
（2）根据行星轮力的平衡条件，有： 03352=++F F F
故，在⊥AC 方向的分力有：
F 51=F 2+F 33cos b ，即，F 51= F 1（1+cos b ）
2.3 求解三元件转矩
令三元件中太阳轮、齿圈及行星架的转矩分别为M 1、M 2、M 3，则：
M 1=F 1×R 1 ;
M 2 = －F 2×R 2= －F 1×R 2 ;
M 3= F 51(R 2－R 4) －F 41(R 1+R 3)
= F 1（1+cos b ）(R 2－R 4)－F 1（1+cos a ）(R 1+R 3)
2.4有关尺寸关系
（1）由图.2不难看出，
∠b=∠c ；∠a=∠d=180°－∠f
（2）在三角形△ABC 中，根据余弦定理得：
)
)(()()()(cos cos 4243231242243R R R R R R R R R R c b -++--++== ))(()()()(cos )180cos(cos 31432
43231242R R R R R R R R R R f
f a o +++-+--=-=-=
2.5功率守恒
根据能量守恒定律，太阳轮、行星架及齿圈三元件的输入和输出功率相等，即三者功率代数和为零，即：
M 1×n 1+M 2×n 2+M 3×n 3=0
式中n 1、n 2、n 3分别为太阳轮、齿圈、行星架
转动角速度。
将2.2.3的M 1、M 2、M 3以及2.2.4中的cosa 、cosb 代入上式，整理得：
n 1×R 1+ n 3×(R 2﹣R 1) = n 2×R 2-------（1）
3单排双级行星轮系运动特性应用式
3.1齿轮传递关系
由齿轮传递原理可知，模数相同的齿轮才能配对使用。
因此，单排行星轮系相啮合各齿轮的模数均相同。
若太阳轮和齿圈的齿数分别为Z 1、Z 2，那么：
2 R 1 = m ×Z 1 2 R 2 = m ×Z 2
3.2运动特性方程应用式
将3.1中的两式代入（1），得出单排双级行星轮系运动特性应用式：
n 1 Z 1+ n 3( Z 2 -Z 1)= n 2 Z 2
3。
人教版(新教材)高中物理必修2精品课件2：7.1行星的运动
万有引力定律
在中学阶段，我们将椭圆轨道按照圆形轨道处理，则开普勒定律描述为：
1.所有的行星围绕太阳运动的轨道都 是椭圆，太阳处在所有椭圆的一个焦 点上 2. 对于每一个行星而言，太阳和行星的 连线在相等的时间内扫过相等的面积
3.所有行星的轨道的半长轴的三次方跟 它的公转周期的二次方的比值都相等
1.行星绕太阳运动的轨道十分接近圆， 太阳处在圆心
万他的导师家第谷所记录的数据时， 也是以行星绕太阳做匀速圆周运动的模型来思考问题的，但是所 得结果却与第谷的观测数据至少有8分的角度误差。当时公认的第 谷的观测误差不超过2分，开普勒想，这不容忽视的8分也许是因 为人们认为行星绕太阳做匀速圆周运动所造成的。至此，人们长 期以来视为真理的观念——天体做匀速圆周运动，第一次受到了 怀疑。后来开普勒又仔细研究了第谷的观测资料，经过四年多的 刻苦计算先后否定了19种设想，最后终于发现了天体运行的规律 开普勒三大定律。
万有引力定律
第三定律公式表述：
a3 T2
k
1. a 指椭圆轨道的半长轴，T指行星公转周期 2. 开普勒定律不仅适用于行星，也适用于卫星，只不过 此时比值 k 是由中心天体所决定的另一恒量。
万有引力定律
类 比 家 庭 姓 氏
张家一家
万有引力定律
在中学阶段，我们将椭圆轨道按照圆形轨道处理
万有引力定律
2.对于某一行星来说，它绕太阳做圆 周运动的角速度（或线速度）不变， 即行星做匀速圆周运动 3.所有行星的轨道的半长轴的三次方 跟公转周期的二次方的比值都相等。 即R³/T²=k
万有引力定律
课堂小结
一、地心说与日心说 地球是中心→地球偏心→ 太阳是中心→宇宙无限 （科学精神推动了认识发展） 二、行星运动定律 1、第一定律（轨道定律） 2、第二定律（面积定律 3、第三定律（周期定律） R 3/ T2 =k （k是一个只与中心天体质量有关的物理量）
变轨和双星问题课件
轨道变化的形式
对地球的影响
轨道变化可以表现为周期性变化、椭圆化、偏心率变化等。
双星系统的轨道变化可能会影响地球的轨道运动，从而影响地球的气候和生态系统的稳定性。
03
02
01
04
变轨问题的数学模型
ห้องสมุดไป่ตู้
牛顿第二定律是描述物体运动状态改变的规律，即F=ma，其中F表示物体受到的合外力，m表示物体的质量，a表示物体的加速度。在变轨问题中，我们需要根据已知的力和运动状态，求解未知的运动状态。
双星变轨问题
双星系统是由两个恒星在引力作用下绕其公共质心运动的天体系统。
定义
双星系统通常在分子云中形成，当两个独立的恒星形成后，它们之间的引力相互作用使它们形成一个双星系统。
形成过程
根据两颗恒星之间的距离和轨道特性，双星系统可以分为近双星和远双星。
分类
双星系统的轨道变化是由于恒星之间的相互作用力，包括引力相互作用和恒星物质交换。
天文学中的变轨问题研究也是变轨问题的一个重要应用领域。通过对天体变轨现象的研究，可以深入了解天体的运动规律和演化历程，有助于推动天文学的发展。
例如，研究彗星的轨道变化，可以了解彗星的起源和演化历程；研究行星的轨道变化，可以了解行星的演化历程和形成机制。
06
变轨问题的未来发展
随着科技的不断进步，变轨技术将得到进一步优化，提高变轨精度和效率。
许多长周期彗星的轨道都是双曲线轨道变轨的例子，其轨道从双曲线变为椭圆或抛物线。
在双曲线轨道变轨问题中，通常需要用到万有引力定律和开普勒定律等公式来描述和预测轨道的变化。
双曲线轨道变轨通常发生在彗星等小天体上。当彗星在远离太阳时，由于太阳的引力作用，其轨道可能会从双曲线变为椭圆或抛物线。
双星系统专题知识专业知识讲座
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
双星的运动 当之处，请联系本人或网站删除。
显示轨迹线 隐藏轨迹线
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
根据双星模当型之处讨，请论联系双本星人或运网站动删除特。 点：
• 1.两颗恒星做什么运动？画出各自的运动轨 迹,并标出对应的轨道半径？ • 匀速圆周运动
• 2.两颗恒星的线速度与半径及质量有什么关系？ （用V=RW或线速度的定义式推导）
解： ω1 =ω2 (1) V1=r1ω1 (2) V2=r2ω2 (3)
由（1）、（2）、（3）得
V1:V2=r1:r2=m2:m1
思考：两颗恒星的向心加速度与质量的关系？（向心力公式推导）
a1:a2=m2:m1
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
匀速圆周运动相等相等和和万有引力向心力作用力反作用力越大越小质量大的物体文档仅供参考如有不当之处请联系改正
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
学习目标：当之处，请联系本人或网站删除。
1、了解双星模型。
2、理解双星模型的特点及其运动规律。
3、会用万有引力定律及相关公式解决双星 问题。
• 5.两颗恒星间的距离和各自做圆周运动的轨道 半径是否相同？找出对应的轨道半径与两者间 距离的关系？
不相等 L=r1+r2
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
根据向心力的来源推导各物理量的关系
• 1.两颗恒星的旋转中心有什么特点？两颗恒星的 质量与半径有什么关系？(万有引力与含有角速 度的向心力表达式联立）
单排双级式行星齿轮机构的速比计算
种前部输入轴输入、前部行星架输出 的结构。
变速器的执行元件有：前进档离 合器 C1、倒档离合器 C2、惯性离合器 C3、超速档离合器 C（ 4 图 1 中的 C0）、 2/4 档制动器 B（ 1 可带动和制动两太 阳轮）、1/倒档制动器 B2、单向离合器 F（ 0 可带动后齿圈）和 F（ 1 可带动或制 动前齿圈）。前、后两排的传动系数 为：
系列讲座 AUTOMOBILE MAINTENANCE

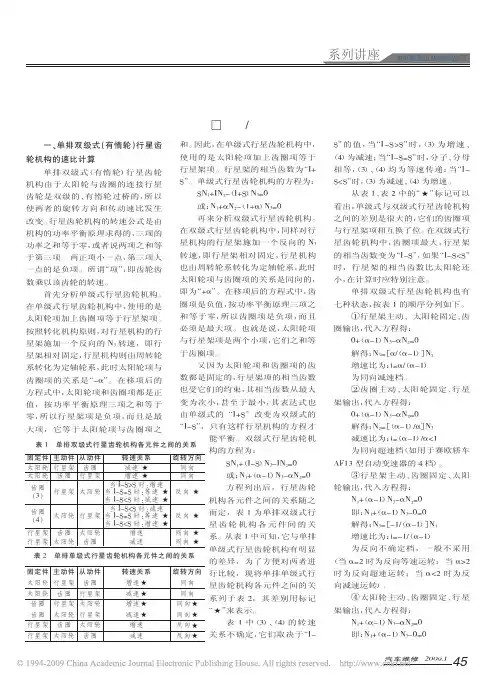

单排双级式行星齿轮机构的速比计算
□上海/邓正思
一、单排双级式（有惰轮）行星齿 和。因此，在单级式行星齿轮机构中，
轮机构的速比计算
使用的是太阳轮项加上齿圈项等于
单排双级式（有惰轮）行星齿轮 行星架项。行星架的相当齿数为“I＋
机构由于太阳轮与齿圈的连接行星 S”。单级式行星齿轮机构的方程为：
45 汽车维修 2009.1
系列讲座 AUTOMOBILE MAINTENANCE
解得：N1＝－（α－1）N3 减速比为：i＝－（α－1）
动变速器，它有 3 个档位（1 档、倒档 和超速档）是双级式行星齿轮机构工
由上式可知，它们的旋转方向 作，现详细介绍如下。
相反，但其转速关系比较复杂，可以
赛欧 轿 车 装 备 的 AF13 型 自 动
表 1 单排双级式行星齿轮机构各元件之间的关系
固定件 主动件 从动件
转速关系
旋转方向
太阳轮 行星架 齿圈
减速 ★
同向
太阳轮 齿圈 行星架
增速 ★
同向
齿圈 （3）
当 I－S＞S 时：增速 行星架 太阳轮 当 I－S＝S 时：等速 ★ 反向 ★
当 I－S＜S 时：减速 ★
齿圈 （4）
当 I－S＜S 时：减速 太阳轮 行星架 当 I－S＝S 时：等速 ★ 反向 ★
杠杆法在复合轮系教学上的应用
星架）上输入和输出的功率的代数和应等于零。得出
单级行星齿轮机构一般运动规律的特性方程式［２］：
n１ ＋ κn２ － （１ ＋ κ）nH ＝ ０
（２）
其中：n１、n２、nH、κ１ 分别为太阳比。
由于双级行星齿轮机构多一对行星轮外啮合，
因此公式（１）的负号变正号，传动比的计算公式
《装备制造技术》２０１２ 年第 １１ 期

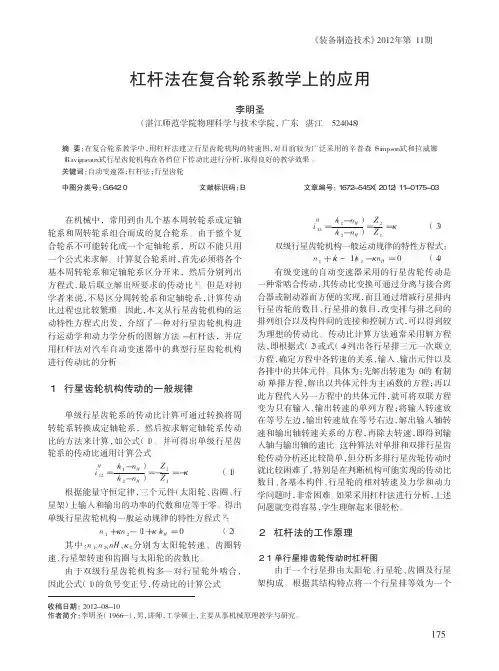

杠杆法在复合轮系教学上的应用
