弯头尺寸的计算公式
3d弯头计算公式
3d弯头计算公式
【实用版】
目录
1.3D 弯头概述
2.3D 弯头计算公式的推导
3.3D 弯头计算公式的应用
4.结论
正文
一、3D 弯头概述
3D 弯头，又称三维弯头，是一种在三个维度上弯曲的管道配件。
它在工程中常用于改变管道的方向，以适应不同的安装环境。
与传统的二维弯头相比，3D 弯头具有更灵活的安装方式和更佳的流体动力学性能。
二、3D 弯头计算公式的推导
在实际工程应用中，计算 3D 弯头的尺寸至关重要。
根据相关理论和实践经验，3D 弯头的计算公式如下：
R = (D^2 * a) / (4 * L)
其中，R 为弯头的半径；D 为弯头的直径；a 为弯头的弧长；L 为弯头的长度。
三、3D 弯头计算公式的应用
1.设计阶段：在设计 3D 弯头时，可以根据实际需求和限制条件，利用上述公式计算出合适的弯头尺寸。
这有助于确保管道系统在满足使用要求的同时，也具有较好的流体动力学性能。
2.生产阶段：在生产 3D 弯头时，可以根据计算得到的尺寸进行加工，以确保弯头的质量。
3.安装阶段：在安装 3D 弯头时，可以根据计算得到的尺寸进行安装，以确保管道系统的稳定性和安全性。
四、结论
3D 弯头计算公式为工程中设计和应用 3D 弯头提供了重要依据。
弯头理论重量表
弯头外弧长度算法应该是：一、（口径/2）+R*1.57这是90°弯头长度。
21°就用二、（口径/2）+R*1.57/90*21就可以得到长度。
重量：（外径-壁厚）*壁厚*0.0387*R（曲率半径）/1000是90°弯头重量/90*21就是21°弯头理论重量。
一、弯头重量计算公式圆环体积=2X3.14X3.14(r^2)R，r--圆环圆半径，R--圆环回转半径中空管圆环体=2X3.14X3.14((r^2)-(r’^2))R，r’--圆环内圆半径，90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。
二、钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质量）。
1、180°弯头按表2倍计算，45°按1/2计算；2、R1.0DN 弯头重量按表2/3计算；3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值；4、90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm三、以下是焊接弯头的计算公式外径-壁厚X 壁厚X0.0387X 弯曲半径÷1000, ＝90°弯头的理论重量举例：426*10 90°R＝1. 5D弯头是我们管道行bai业经常用到的管件，在施工、报价du都zhi 会用到弯头重量、面积的计dao算。
对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。
一、弯头理论重量的计算1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数系数：碳钢：0.02466不锈钢：0.02491合金：0.02483解释：90度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57* *公称通径*倍数/1000=90度弯头理论重量（公斤）例题：（1000-1）*1*0.02466*1.57*1000*1/1000 备注：其他角度可以除以90再乘以角度。
2倍45度弯头计算公式
2倍45度弯头计算公式在管道系统中，弯头是一种常见的管件，用于改变管道的流向。
而在设计和安装管道系统时，计算弯头的角度和尺寸是非常重要的。
本文将重点介绍2倍45度弯头的计算公式和相关知识。
2倍45度弯头是指其弯曲角度为90度的弯头。
在实际工程中，2倍45度弯头常常用于需要较大弯曲角度的场合，比如需要绕过障碍物或者改变管道的流向。
因此，正确计算2倍45度弯头的尺寸和角度对于保证管道系统的正常运行至关重要。
首先，我们来介绍2倍45度弯头的计算公式。
在计算2倍45度弯头尺寸时，我们需要考虑弯头的弯曲半径、管道直径和弯头的角度。
假设管道的直径为D，弯头的角度为90度，弯头的内弯曲半径为R，则可以使用以下公式计算弯头的尺寸：L = π R / 2 + D。
其中，L表示弯头的长度。
根据上述公式，我们可以通过已知的管道直径和弯头的内弯曲半径来计算2倍45度弯头的长度。
这样就可以确保在实际安装中，弯头的尺寸符合要求，从而保证管道系统的正常运行。
除了计算公式之外，我们还需要了解一些与2倍45度弯头相关的知识。
首先是弯头的材质选择。
在实际工程中，弯头通常由碳钢、不锈钢、合金钢等材料制成。
选择合适的材质可以根据管道系统的工作环境、介质特性和压力温度要求来确定。
其次是弯头的连接方式。
弯头通常通过焊接、螺纹连接、法兰连接等方式与管道连接。
不同的连接方式适用于不同的工程要求，需要根据具体情况来选择。
此外，还需要注意弯头的加工工艺和质量要求。
在加工2倍45度弯头时，需要确保弯头的弯曲角度和尺寸符合设计要求，同时避免出现裂纹、变形等质量问题。
因此，对于弯头的加工工艺和质量控制也是非常重要的。
最后，我们还需要注意2倍45度弯头的安装和使用。
在安装2倍45度弯头时，需要确保弯头的位置和方向符合设计要求，同时避免出现管道的歪斜、变形等问题。
此外，在使用过程中，需要定期检查弯头的工作状态，及时发现并处理可能存在的问题，以确保管道系统的安全运行。

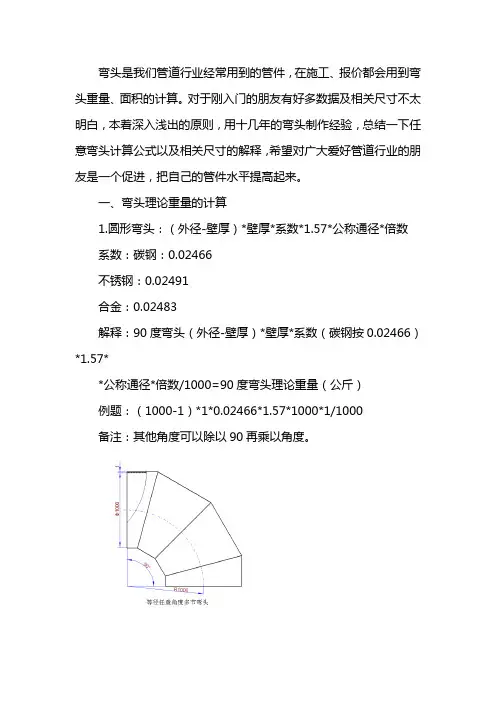

弯头理论重量表
弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。
对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。
一、弯头理论重量的计算
1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数
系数：碳钢：0.02466
不锈钢：0.02491
合金：0.02483
解释：90度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57*
*公称通径*倍数/1000=90度弯头理论重量（公斤）
例题：（1000-1）*1*0.02466*1.57*1000*1/1000
备注：其他角度可以除以90再乘以角度。

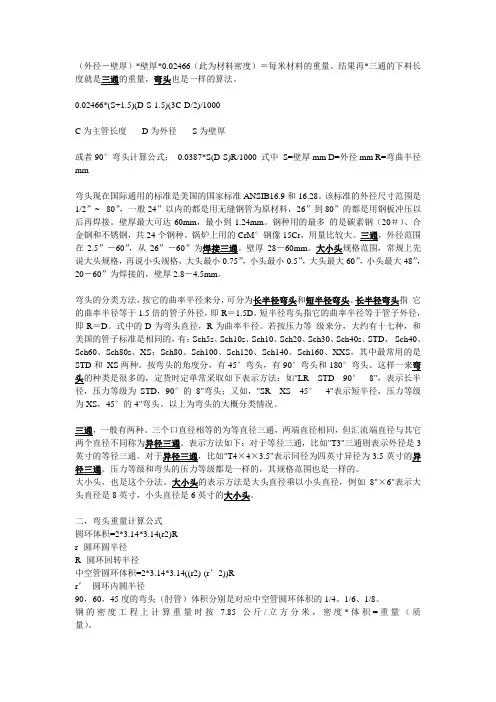

弯头三通有效计算
（外径－壁厚）*壁厚*0.02466（此为材料密度）＝每米材料的重量。
结果再*三通的下料长度就是三通的重量，弯头也是一样的算法。
0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000C为主管长度D为外径S为壁厚或者90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm弯头现在国际通用的标准是美国的国家标准ANSIB16.9和16.28。
该标准的外径尺寸范围是1/2”~ 80”，一般24”以内的都是用无缝钢管为原材料，26”到80”的都是用钢板冲压以后再焊接。
壁厚最大可达60mm，最小到1.24mm。
钢种用的最多的是碳素钢（20＃）、合金钢和不锈钢，共24个钢种。
锅炉上用的CrM°钢像15Cr，用量比较大。
三通，外径范围在2.5”－60”，从26”－60”为焊接三通。
壁厚28－60mm。
大小头规格范围，常规上先说大头规格，再说小头规格，大头最小0.75”，小头最小0.5”，大头最大60”，小头最大48”，20－60”为焊接的，壁厚2.8－4.5mm。
弯头的分类方法，按它的曲率半径来分，可分为长半径弯头和短半径弯头。
长半径弯头指它的曲率半径等于1.5倍的管子外径，即R＝1.5D。
短半径弯头指它的曲率半径等于管子外径，即R＝D。
式中的D为弯头直径，R为曲率半径。
若按压力等级来分，大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS；Sch80、Sch100、Sch120、Sch140、Sch160、XXS，其中最常用的是STD和XS两种。
按弯头的角度分，有45°弯头，有90°弯头和180°弯头。
这样一来弯头的种类是很多的，定货时定单常采取如下表示方法：如"LR STD90°8"，表示长半径，压力等级为STD，90°的8"弯头；又如，"SR XS45°4"表示短半径，压力等级为XS，45°的4"弯头。
90度弯头半径计算公式
90度弯头半径计算公式
摘要：
1.90 度弯头简介
2.90 度弯头半径计算公式
3.举例说明
正文：
一、90 度弯头简介
90 度弯头，顾名思义，是指管道在90 度的角度上进行转弯。
它在管道系统中被广泛应用，用于改变管道的流向或使管道绕过障碍物等。
90 度弯头按照材质和连接方式可分为多种类型，如碳钢弯头、不锈钢弯头、焊接弯头等。
二、90 度弯头半径计算公式
在实际工程中，我们需要根据管道的尺寸和弯头的类型来计算90 度弯头的半径。
计算公式如下：
R = d × (180/π) - d/2
其中：
R 表示90 度弯头的半径；
d 表示管道的直径。
三、举例说明
假设某管道的直径为200 毫米，我们需要计算90 度弯头的半径。
根据上述公式，我们可以进行如下计算：
R = 200 × (180/π) - 200/2
R ≈ 173.21 毫米
因此，90 度弯头的半径约为173.21 毫米。
需要注意的是，在实际工程中，为了确保管道在弯头处的流体动力学性能和安全性能，90 度弯头的半径通常需要满足一定的最小值。
弯头三通等面积计算
弯头三通等面积计算弯头和三通是管道系统中常用的连接件，它们在管道布置过程中起到转向和分支的作用。
在进行管道设计和计算时，确定弯头和三通的面积是非常重要的一步。
本文将详细介绍弯头和三通的面积计算方法。
1.弯头的面积计算方法：弯头是一种将流体从一个方向转到另一个方向的管件，通常有不同的弯头类型，如弯头的弯曲角度（90度、45度等）和弯管半径等。
弯头的面积计算方法如下：-对于弯头的内径（Di）小于或等于管道的内径（Dp）的情况，弯头的面积可以通过以下公式计算：A=0.7854*(Dp^2-Di^2)-对于弯头的内径大于管道的内径的情况，弯头的面积可以通过以下公式计算：A=0.7854*(Dp^2-Di^2)+(Di^2-(Dp-2*R)^2)*θ/360其中，A为弯头的面积，Dp为管道的内径，Di为弯头的内径，R为弯管的半径，θ为弯头的弯曲角度。
2.三通的面积计算方法：三通是用于分支管道的管件，通常有等径三通和异径三通两种类型。
三通的面积计算方法如下：-对于等径三通，面积可以通过以下公式计算：A=0.7854*(D^2+D^2)-对于异径三通，面积计算相对复杂。
具体计算方法如下：首先，计算三通的直径差值（D1-D2），然后根据直径差值选择适合的计算公式。
-如果直径差值小于等于0.3m，利用下述公式计算面积：A=0.7854*(D1^2+D2^2)-如果直径差值大于0.3mA=0.7854*D1^2+0.5*(D1^2-(D1-D2)^2)*θ/180其中，A为三通的面积，D为管道的直径，D1和D2为三通分支管道的直径，θ为三通的分支角度。
需要注意的是，上述计算公式中的所有直径和半径都需要保持相同的单位。
总结：管道系统中的弯头和三通都是常用的连接件，其面积的计算对于确保管道系统的正常运行非常重要。
在进行面积计算时，需要考虑管道和弯头/三通的内径、半径以及弯曲角度等因素。
使用上述计算公式，可以准确计算弯头和三通的面积，并根据计算结果来选择适当的管件尺寸。
桥架45度水平弯头计算公式
桥架45度水平弯头计算公式桥架是工业、民用建筑中常见的地下管道支架设施，其主要作用是承载地下管道，并保持管道在一定的高度和方向。
而在管道布置过程中，常常需要使用45度水平弯头，来实现管道转弯、连接等功能。
那么如何计算桥架45度水平弯头的尺寸呢？下面就为大家介绍几种常用的计算方法。
1. 钢管弯头计算公式在使用钢管作为桥架45度水平弯头时，可以通过以下公式来计算弯头的弯曲半径和弯头长度：R = k × DL = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。
通过上述公式计算可知，钢管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径也受到系数k的影响。
2. 塑料管弯头计算公式在使用塑料管作为桥架45度水平弯头时，由于其弯曲半径和钢管有所不同，需要使用不同的计算公式，具体如下：R = D × (1 + 0.25 k) / [2 × sin(45/2)]L = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。
通过上述公式计算可知，塑料管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径的计算公式比钢管要更为复杂。
3. 其他影响因素除了上述计算公式以外，桥架45度水平弯头的尺寸还受到其他因素的影响，如弯头壁厚、管道材质、弯头的接头形式等。
因此，在具体使用过程中需要根据实际情况进行综合考虑，选择合适的弯头类型和尺寸。
总之，桥架45度水平弯头是地下管道布置中常用的一种连接方式，其尺寸计算需要考虑管道直径、弯曲半径、弯头壁厚等因素。
通过上述公式计算后可以得知弯头的长度，从而为实际操作提供指导。
但需要注意的是，不同材质的管道使用的计算公式也不同，因此在进行尺寸计算时需选择正确的公式，以确保工程质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弯头尺寸的计算公式 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
弯头尺寸的计算公式
对弯头尺寸的计算公式这个话题有着自己独道的见解,下面经验之谈，希望大家多多学习。
1、1.5倍弯头中心高=通径*1.524,其实就是通径*倍数,将得出的结果的小数点后面的数字四舍五入取整数,如219的通径是200,中心高即为200*1.524=304.8,取305;又如114的通径为100,中心高即为100*1.524=152.4,取152。
（适用于DN100及以上弯头曲率半径的算法方便快捷计算）。
2、戳高=中心高+弯头的半径,如1.5倍直径219的弯头的戳高
=305+219/2=305+109.5=414.5
3、外弧长度=(中心高+半径)*3.14*2/360*度数,即(戳高)*3.14*2/360*度数,由此可以推算出90度弯头的外弧长度=戳高*3.14/2
4、内弧长度=(中心高-半径)*3.14*2/360*度数
5、弯头的下料长度=弯头中心高*3.14/2*弯头外径/管材直径+(管材壁厚*3)+加工余量,如用180*8的管子下料,推制273的弯头,用以上公式可以算出,下料长度=381*1.57*273/180+24=931.22mm+加工余量。
