弯管一般知识及计算下料方法
弯管下料计算

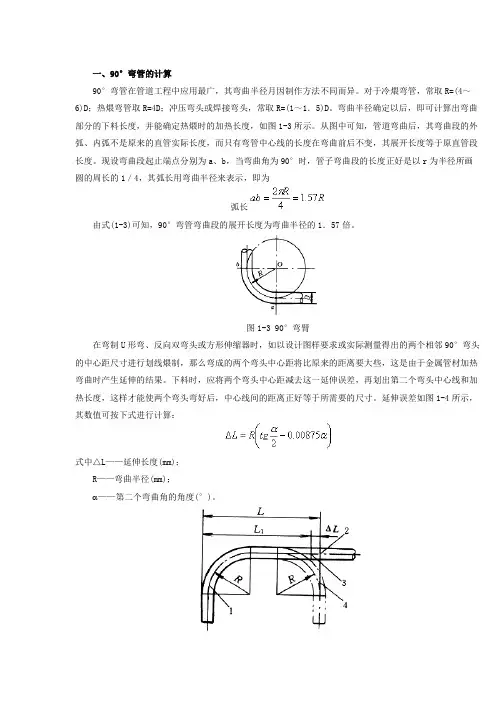

一、90°弯管的计算90°弯管在管道工程中应用最广，其弯曲半径月因制作方法不同而异。
对于冷煨弯管，常取R=(4～6)D；热煨弯管取R=4D；冲压弯头或焊接弯头，常取R=(1～1．5)D。
弯曲半径确定以后，即可计算出弯曲部分的下料长度，并能确定热煨时的加热长度，如图1-3所示。
从图中可知，管道弯曲后，其弯曲段的外弧、内弧不是原来的直管实际长度，而只有弯管中心线的长度在弯曲前后不变，其展开长度等于原直管段长度。
现设弯曲段起止端点分别为a、b，当弯曲角为90°时，管子弯曲段的长度正好是以r为半径所画圆的周长的1／4，其弧长用弯曲半径来表示，即为弧长由式(1-3)可知，90°弯管弯曲段的展开长度为弯曲半径的1．57倍。
图1-3 90°弯臂在弯制U形弯、反向双弯头或方形伸缩器时，如以设计图样要求或实际测量得出的两个相邻90°弯头的中心距尺寸进行划线煨制，那么弯成的两个弯头中心距将比原来的距离要大些，这是由于金属管材加热弯曲时产生延伸的结果。
下料时，应将两个弯头中心距减去这一延伸误差，再划出第二个弯头中心线和加热长度，这样才能使两个弯头弯好后，中心线间的距离正好等于所需要的尺寸。
延伸误差如图1-4所示，其数值可按下式进行计算：式中△L——延伸长度(mm)；R——弯曲半径(mm)；——第二个弯曲角的角度(°)。
图1-4U形弯划线示意图1-第一个弯头 2-规定的第二个弯头中心线位置3-实际第二个弯头中心线位置4-第二个弯头下面以方形伸缩器为例，说明弯管划线下料计算方法。
在图1-5a中，已知方形伸缩器的尺寸单位为mm，管径为DNl50，弯曲半径R=4DN=600mm。
若划线在图1-5b的直线上进行，并以左边端点o为起点，由图上可以看出Oa=1500—R=1500—600=900mmab是弯曲部分，其弧长为ab=1．57R=1．57 X 600=942mm从a到d由两个反向90°弯加一直管段bc组成，直管段bc的长度应减去延伸误差△L，则bc=2100—2R—△L由式(1—4)可知△L=600X(1—0.00875×90)=127．5mm那么bc=2100—2×600—127.5=772.5mm依此类推，便可计算出各管段的下料长度，如图1—5b所示，划线工作便可顺利进行。
弯管下料计算范文
弯管下料计算范文1.确定弯管的长度：首先，根据实际需求确定弯管的总长度。
这包括弯曲部分的长度以及两端的直管长度。
在确定总长度时，应考虑弯曲时管子的变形和伸长。
一般情况下，弯管长度比直管长度略长一些。
2.确定弯管的曲率半径：曲率半径是弯管的一个重要参数，它代表了弯曲的弧度大小。
曲率半径越小，弯管的弯曲程度越大。
曲率半径通常根据实际需求确定，也可以根据管道的材料和直径来选择。
对于较大直径的管道，曲率半径一般比较大，以减小变形和受力。
3.计算弯管的角度：弯管的角度是指弯曲的程度，可以用弧度或者度数表示。
一般情况下，弧度更常用。
计算弯管的角度有两种方法：一是根据实际需求确定；二是根据曲率半径和管道长度计算。
根据弧度和曲率半径的关系可以得到以下公式：角度（弧度）=2π（弯曲长度）/π（曲率半径）=2（弯曲长度）/（曲率半径）。
通过这个公式可以计算得到弯管的角度。
4.计算弯管的展开长度：弯管在展开时，弯曲部分会展开成一条直线。
计算弯管的展开长度可以通过以下公式得到：展开长度=弯管长度x(πx管子直径/2x360度/弯管角度)。
通过这个公式可以计算得到弯管展开后的长度。
5.切割管道材料：根据计算得到的展开长度，使用合适的工具（如切割机、锯子等）进行切割。
在切割时，应保持切口的水平和垂直，以确保切口的准确性和平整度。
在进行弯管下料计算时，需要注意以下几点：1.要确保计算的准确性，可以多次进行计算，并与实际需求进行对比。
2.考虑到弯管在制作过程中可能出现的材料损耗和浪费，可以适当增加长度或留一定的余量。
3.对于复杂的弯管形状，可以使用数学建模软件进行模拟计算，以得到更准确的结果。
4.在切割管道材料时要小心操作，确保切口的平整度和精确性，防止浪费和变形。
总之，弯管下料计算是制造弯曲管道时必不可少的重要工序。
通过上述步骤和方法可以准确地确定所需的管道长度和角度，并进行合理的切割，确保最终成品的质量和符合要求。
弯管一般知识及计算下料方法

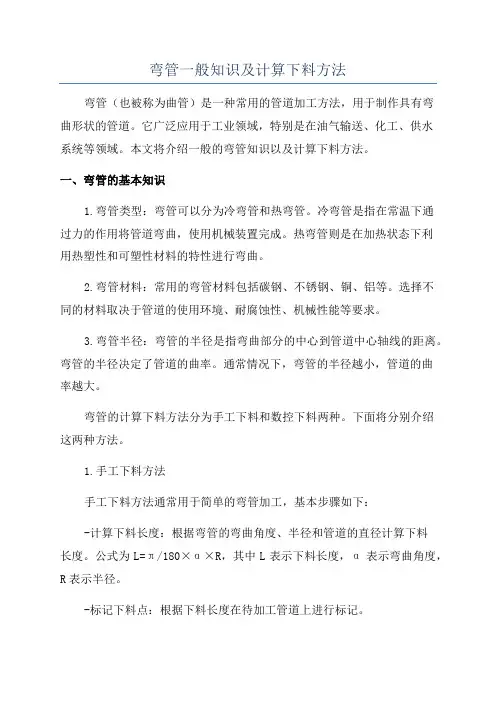

弯管一般知识及计算下料方法弯管（也被称为曲管）是一种常用的管道加工方法，用于制作具有弯曲形状的管道。
它广泛应用于工业领域，特别是在油气输送、化工、供水系统等领域。
本文将介绍一般的弯管知识以及计算下料方法。
一、弯管的基本知识1.弯管类型：弯管可以分为冷弯管和热弯管。
冷弯管是指在常温下通过力的作用将管道弯曲，使用机械装置完成。
热弯管则是在加热状态下利用热塑性和可塑性材料的特性进行弯曲。
2.弯管材料：常用的弯管材料包括碳钢、不锈钢、铜、铝等。
选择不同的材料取决于管道的使用环境、耐腐蚀性、机械性能等要求。
3.弯管半径：弯管的半径是指弯曲部分的中心到管道中心轴线的距离。
弯管的半径决定了管道的曲率。
通常情况下，弯管的半径越小，管道的曲率越大。
弯管的计算下料方法分为手工下料和数控下料两种。
下面将分别介绍这两种方法。
1.手工下料方法手工下料方法通常用于简单的弯管加工，基本步骤如下：-计算下料长度：根据弯管的弯曲角度、半径和管道的直径计算下料长度。
公式为L=π/180×α×R，其中L表示下料长度，α表示弯曲角度，R表示半径。
-标记下料点：根据下料长度在待加工管道上进行标记。
-切割下料：根据标记点将管道切割成所需长度。
-压制弯曲：使用弯管机械设备将管道进行压制弯曲。
2.数控下料方法数控下料方法通常用于复杂的弯管加工，使用数控弯管机进行下料。
-设计图纸：根据管道的几何形状和要求，使用计算机辅助设计（CAD）软件制作出弯管的设计图纸。
-编程：将设计图纸导入数控弯管机的控制系统，通过编程将弯曲角度、半径等参数输入数控弯管机。
-程序运行：根据编程参数，数控弯管机自动进行切割和弯曲操作。
-程序调整：根据实际效果进行必要的程序调整，以得到符合要求的弯管。
三、弯管下料的注意事项无论是手工下料还是数控下料，都需要注意以下事项：1.弯曲角度和半径的准确性对于弯管的性能和质量非常重要，因此在下料过程中需要准确测量和计算。
管折弯含弯管的一般知识(优质参考)
第一节弯管的一般知识弯管是改变管道方向的管件。
在管子交叉、转弯、绕梁等处，都可以看到弯管。
煨制弯管具有较好的伸缩性、耐压高、阻力小等优点。
因此，在施工中常被采用。
弯管的主要形式有：各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1—1所示。
弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时，管子的弯曲部分就较大，弯管就比较平滑；R较小时，管子的弯曲部分就较小，弯得就较急。
来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
室内采暖立支管与干管及散热器连接，管道与不在同一平面上的接点连接时，一般需采用来回弯。
U形管是成正半圆形的管件。
管子的两端中心线问的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头，经常用来连接上下配置的两个圆翼形散热器。
图1-1弯管的主要形式弧形弯管是带有三个弯曲角的管件。
中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子，在有冷热水供应的卫生设备配管时，经常采用弧形弯管。
弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制，圆钢的直径根据所煨管径的大小选用，10-14mm即可。
弯管的弯曲半径应按管径大小、设计要求及有关规定而定。
既不能过大，也末虚选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难；弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
因此，一般规定：热煨弯管的弯曲半径应不小于管子外径的3．5倍；冷煨弯管的弯曲半径应不小于管子外径的4倍；焊接弯头的弯曲半径应不小于管子外径的1．5倍；冲压弯头弯曲半径应不小于管子外径。
金属煨管及弯管计算
金属煨管及弯管计算一、弯管的一般知识1〕弯管的主要形式：各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1—1所示。
图1-1弯管的主要形式①、弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时，管子的弯曲局部就较大，弯管就比拟平滑；R较小时，管子的弯曲局部就较小，弯得就较急。
②、来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
管道与不在同一平面上的接点连接时，一般需采用来回弯。
③、U形管是成正半圆形的管件。
管子的两端中心线间的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头。
④、弧形弯管是带有三个弯曲角的管件。
中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子。
2〕弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
①、弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制，圆钢的直径根据所煨管径的大小选用，10-14mm 即可。
②、弯管的弯曲半径既不能过大，也不能选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲局部所占的地方也大，这样会给管道装配带来困难；弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
因此规定冷煨弯管的弯曲半径应不小于管子外径的4倍。
③、弯管时，弯头里侧的金属被压缩，管壁变厚；弯头反面的金属被拉伸、管壁变薄。
弯曲半径越小，弯头反面管壁减薄就越严重，对背部强度的影响就越大。
为了使管子弯曲后不致对原有的工作性能有过大改变，一般规定管子弯曲后，管壁减薄率不得超过15％。
管壁减薄率可按下式进展计算：010021⨯⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+-=W D R R A式中A ——管子弯曲后外侧母线处管壁的减薄率(％)；D W ——管子外径(mm)；R ——弯管的弯曲半径(mm)。
管折弯含弯管的一般知识(优质参考)
第一节弯管的一般知识弯管是改变管道方向的管件。
在管子交叉、转弯、绕梁等处，都可以看到弯管。
煨制弯管具有较好的伸缩性、耐压高、阻力小等优点。
因此，在施工中常被采用。
弯管的主要形式有：各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1—1所示。
弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时，管子的弯曲部分就较大，弯管就比较平滑；R较小时，管子的弯曲部分就较小，弯得就较急。
来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
室内采暖立支管与干管及散热器连接，管道与不在同一平面上的接点连接时，一般需采用来回弯。
U形管是成正半圆形的管件。
管子的两端中心线问的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头，经常用来连接上下配置的两个圆翼形散热器。
图1-1弯管的主要形式弧形弯管是带有三个弯曲角的管件。
中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子，在有冷热水供应的卫生设备配管时，经常采用弧形弯管。
弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制，圆钢的直径根据所煨管径的大小选用，10-14mm即可。
弯管的弯曲半径应按管径大小、设计要求及有关规定而定。
既不能过大，也末虚选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难；弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
因此，一般规定：热煨弯管的弯曲半径应不小于管子外径的3．5倍；冷煨弯管的弯曲半径应不小于管子外径的4倍；焊接弯头的弯曲半径应不小于管子外径的1．5倍；冲压弯头弯曲半径应不小于管子外径。
弯管一般知识及计算下料方法讲解
弯管一般知识及计算下料方法讲解弯管是一种常见的管道连接方式，它可以将一段直管弯曲成所需的曲线形状，以适应特定的工程需求。
在工程中，弯管的使用广泛，常见于建筑、机械设备、石油化工等领域。
下面我将对弯管的一般知识及计算下料方法进行详细的讲解。
一、弯管的一般知识：1.弯管的类型：弯管按照曲率半径可分为大曲率弯管和小曲率弯管，其中小曲率弯管又可细分为中弯弯管和小弯弯管。
根据弯管角度的大小，还可以分为常规弯管（一般为45度和90度）和特殊角度弯管。
2.弯管的材质：弯管一般由金属材料制成，常见的材质有碳钢、不锈钢、铝合金、铜等。
根据工程的要求，弯管的材质选择会有所不同。
3.弯管的加工方法：弯管加工一般使用压力机进行，其中常见的加工方法有热弯和冷弯两种。
热弯是通过加热管材至一定温度后，在保温状况下进行弯曲；冷弯则是在室温条件下进行弯曲加工。
二、弯管的下料计算方法：下料计算是在制作弯管时必不可少的步骤，下面将介绍常见的弯管下料计算方法。
1.弯管长度计算方法：弯管长度的计算公式为：L=π*(R*S)/180其中，L为弯管的长度，R为曲率半径，S为弯管的弯曲角度。
2.弯管的展开长度计算方法：弯管展开长度是指将弯曲的管材展开变平的长度。
展开长度的计算公式根据不同的弯管类型和角度而不同，以下是常见弯管的展开长度计算方法：- 弧形弯管的展开长度计算公式：L=π*R*[tan(α/2)]-90度常规弯管的展开长度计算公式：L=π*D/2-其他角度的常规弯管展开长度计算方法可通过三角函数计算得出。
3.弯管下料的工艺步骤：弯管下料的工艺过程主要包括管材切割、制作弯块和弯管的焊接。
-管材切割：根据计算得出的弯管长度进行管材的切割，可以使用锯床、火焰切割机等设备进行切割。
-制作弯块：根据设计要求，制作出对应曲率半径和角度的弯块。
-弯管焊接：将切割好的管材放入弯块内，使用焊接设备对管材进行焊接，形成弯管。
弯管的下料计算是一个重要的工艺环节，它直接关系到弯管的制作质量和安装效果。
金属煨管及弯管计算

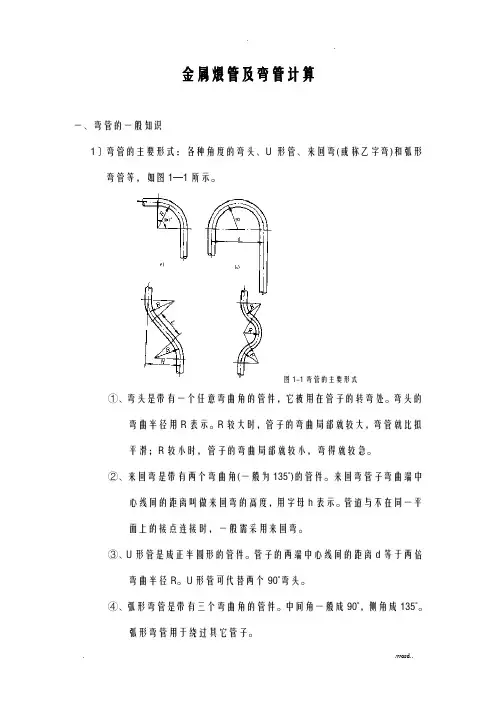

金属煨管及弯管计算一、弯管的一般知识1）弯管的主要形式：各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1—1所示。
图1-1弯管的主要形式①、弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时，管子的弯曲部分就较大，弯管就比较平滑；R较小时，管子的弯曲部分就较小，弯得就较急。
②、来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
管道与不在同一平面上的接点连接时，一般需采用来回弯。
③、U形管是成正半圆形的管件。
管子的两端中心线间的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头。
④、弧形弯管是带有三个弯曲角的管件。
中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子。
2）弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
①、弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制，圆钢的直径根据所煨管径的大小选用，10-14mm即可。
②、弯管的弯曲半径既不能过大，也不能选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难；弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
因此规定冷煨弯管的弯曲半径应不小于管子外径的4倍。
③、弯管时，弯头里侧的金属被压缩，管壁变厚；弯头背面的金属被拉伸、管壁变薄。
弯曲半径越小，弯头背面管壁减薄就越严重，对背部强度的影响就越大。
为了使管子弯曲后不致对原有的工作性能有过大改变，一般规定管子弯曲后，管壁减薄率不得超过15％。
管壁减薄率可按下式进行计算：010021⨯⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+-=W D R R A式中A ——管子弯曲后外侧母线处管壁的减薄率(％)；D W ——管子外径(mm)；R ——弯管的弯曲半径(mm)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章煨管设备及弯管计算弯管按其制作方法不同，可分为煨制弯管、冲压弯管和焊接弯管。
煨制弯管又分为冷煨和热煨两种。
本章着重介绍常用煨管设备的结构特点、性能及操作等方面的知识，以及煨制弯管的下料计算。
第一节弯管的一般知识弯管是改变管道方向的管件。
在管子交叉、转弯、绕梁等处，都可以看到弯管。
煨制弯管具有较好的伸缩性、耐压高、阻力小等优点。
因此，在施工中常被采用。
弯管的主要形式有：各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1—1所示。
弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时，管子的弯曲部分就较大，弯管就比较平滑；R较小时，管子的弯曲部分就较小，弯得就较急。
来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
室内采暖立支管与干管及散热器连接，管道与不在同一平面上的接点连接时，一般需采用来回弯。
U形管是成正半圆形的管件。
管子的两端中心线问的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头，经常用来连接上下配置的两个圆翼形散热器。
图1-1弯管的主要形式弧形弯管是带有三个弯曲角的管件。
中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子，在有冷热水供应的卫生设备配管时，经常采用弧形弯管。
弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制，圆钢的直径根据所煨管径的大小选用，10-14mm即可。
弯管的弯曲半径应按管径大小、设计要求及有关规定而定。
既不能过大，也末虚选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难；弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
因此，一般规定：热煨弯管的弯曲半径应不小于管子外径的3．5倍；冷煨弯管的弯曲半径应不小于管子外径的4倍；焊接弯头的弯曲半径应不小于管子外径的1．5倍；冲压弯头弯曲半径应不小于管子外径。
弯管时，弯头里侧的金属被压缩，管壁变厚；弯头背面的金属被拉伸、管壁变薄。
弯曲半径越小，弯头背面管壁减薄就越严重，对背部强度的影响就越大。
为了使管子弯曲后不致对原有的工作性能有过大改变，一般规定管子弯曲后，管壁减薄率不得超过15％。
管壁减薄率可按下式进行计算：0010021⨯⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+-=W D R R A 式中A ——管子弯曲后外侧母线处管壁的减薄率(％)；D W ——管子外径(mm)；R ——弯管的弯曲半径(mm)。
弯管时，由于管子弯曲段内外侧管壁厚度的变化，还使得弯曲段截面由原来的圆形变成了椭圆形。
弯管断面形状的改变，会使管子的过流断面面积减小，从而增加流体阻力，同时还会降低管子承受内压力的能力，因此，一般对弯管的椭圆率做以下规定：管径小于或等于150mm 时，椭圆率不得大于10％；管径小于或等于200mm 时，椭圆率不得大于8％。
管道的椭圆率可按下式进行计算：00121100⨯-=d d d T 式中T ——椭圆率(％)；d 1——最大椭圆变形处的长径(mm)； d 2——最大椭圆变形处的短径(mm)。
应用水、煤气钢管和直缝焊接钢管制作冷煨弯管或热煨弯管时，管子的焊缝应位于距侧面中心线45°的地方，如图1-2所示。
以免弯曲时，管子焊缝开裂。
图1-2有缝钢管弯曲时焊缝的位置煨制弯管一般不允许产生皱纹，如有个别起伏不平的地方，其高度亦不得大于以下规定：管径小于或等于125mm 时，不得超过4mm ；管径小于或等于200mm 时，不得超过5mm 。
第二节弯管计算及下料在进行弯管工作之前，必须先算出管子弯曲段的展开长度，并划出弯曲的始点，以便弯曲后能得到正确的半成品件。
一、90°弯管的计算90°弯管在管道工程中应用最广，其弯曲半径月因制作方法不同而异。
对于冷煨弯管，常取R=(4～6)D ；热煨弯管取R=4D ；冲压弯头或焊接弯头，常取R=(1～1．5)D 。
弯曲半径确定以后，即可计算出弯曲部分的下料长度，并能确定热煨时的加热长度，如图1-3所示。
从图中可知，管道弯曲后，其弯曲段的外弧、内弧不是原来的直管实际长度，而只有弯管中心线的长度在弯曲前后不变，其展开长度等于原直管段长度。
现设弯曲段起止端点分别为a 、b ，当弯曲角为90°时，管子弯曲段的长度正好是以r 为半径所画圆的周长的1／4，其弧长用弯曲半径来表示，即为弧长R Rab 57.142==π 由式(1-3)可知，90°弯管弯曲段的展开长度为弯曲半径的1．57倍。
图1-3 90°弯臂在弯制U 形弯、反向双弯头或方形伸缩器时，如以设计图样要求或实际测量得出的两个相邻90°弯头的中心距尺寸进行划线煨制，那么弯成的两个弯头中心距将比原来的距离要大些，这是由于金属管材加热弯曲时产生延伸的结果。
下料时，应将两个弯头中心距减去这一延伸误差，再划出第二个弯头中心线和加热长度，这样才能使两个弯头弯好后，中心线间的距离正好等于所需要的尺寸。
延伸误差如图1-4所示，其数值可按下式进行计算：⎪⎭⎫ ⎝⎛-=∆αα00875.02tg R L式中△L ——延伸长度(mm )；R ——弯曲半径(mm )；α——第二个弯曲角的角度(°)。
图1-4U 形弯划线示意图1-第一个弯头 2-规定的第二个弯头中心线位置 3-实际第二个弯头中心线位置4-第二个弯头下面以方形伸缩器为例，说明弯管划线下料计算方法。
在图1-5a 中，已知方形伸缩器的尺寸单位为mm ，管径为DNl50，弯曲半径R=4DN=600mm 。
若划线在图1-5b 的直线上进行，并以左边端点o 为起点，由图上可以看出 Oa=1500—R=1500—600=900mm ab 是弯曲部分，其弧长为ab=1．57R=1．57 X 600=942mm从a 到d 由两个反向90°弯加一直管段bc 组成，直管段bc 的长度应减去延伸误差△L ，则bc=2100—2R —△L 由式(1—4)可知△L=600X(1—0.00875×90)=127．5mm 那么bc=2100—2×600—127.5=772.5mm依此类推，便可计算出各管段的下料长度，如图1—5b 所示，划线工作便可顺利进行。
在实际工作中，煨制多个弯头组成的管件时，划线工作都分几次去完成。
首先在草图上计算出各段下料长度，选取适当长度的直管；然后从一端开始逐个弯头进行制作，在前一个弯头制作好之后，再划下一个，以便处理在弯管工作中的尺寸误差。
图1—5b 方形伸缩器的下料二、任意弯管的计算任意弯管是指任意弯曲角度和任意弯曲半径的弯管。
这种弯管弯曲部分的展开长度可按下式进行计算：R RL απα01745.0180==式中L ——弯曲部分的展开长度(mm)；α——弯曲角度(°)； π——圆周率；R ——弯曲半径(MM)。
此外，任意弯管弯曲段展开长度的计算，还可按图1-6及表1-1进行。
图1-6任意弯管下面举例说明表1-1的使用方法。
表1-1任意弯管计算弯曲角度α半弯直长C弯曲长度L 弯曲角度α半弯直长C弯曲长度L1 2 3 4 5 6 7 8 9101112131415161718192021222324252627282930313233 0．00870．01750．02610．03490．04360．05240．06110．0699O．0787O．08750．09620．10510．11390．12280．13160．14050．14940．15840．16730．17630．18530．19440．20340．21260．22160．23090．24000．24930．25870．2679O．27730．2867O．29620．01750．03490．05240．06980．08730．10470．12220．13960．15710．17450．19200．20940．22690．24430．26180．2793O．29670．31420．33160．3491O．36650．38400．40140．41890．43630．45380．47120．48870．50610．52360．5411O．55850．5760464748495051525354555657585960616263646566676869707172737475767778O．42450．43480．44520．45570．46630．47690．48770．4985O．5095O．52050．5317O．54290．5543O．56570．57740．58900．60090．6128O．62490．63700．64940．66180．6745O．68720．70020．7132O．7265O．73990．75360．76730．78130．7954O．80980．8029O．8203O．83780．8552O．8727O．89010．9076O．92500．94250．95990．97740．99481．01231．02971~04721．06471．08211．09961．11701．13451．15191．16941．18681．20431．22171．23921．25661．27411．29151．30901．32651．34391．3614343536373839404142434445 O．30570．31530．3249O．3345O．34430．35410．36400．37380．38390．39390．40400．41410．59340．6109O．62830．6458O．6632O．68070．69810．7156O．73300．75050．7679O．7854798081828384858687888990O．82430．83910．8540O．8693O．88470．90040．91630．93250．9484O．96570．98271．0001．37881．39631．41731．43121．44861．46611．48351．50101．51841．53591．55331．5708注：引用表中C、L值时，应乘以弯曲半径R。
例已知图1-7中弯头的弯曲角度α=25°，弯曲半径R=500mm，安装管段距转角点M的距离为91lmm，取一根直管来煨制弯头，试问应如何划线?解需加工的弯管端直管段长度b=911-CR查表1-1得，当α=25°时，C=0.2216，L=0.4363；故CR为：0.2216R=0.2216×500=111mm因此，得b=911-111=800 mm弯曲部分实际展开长度L=0.4363R=0.4363×500=218 mm根据计算出来的直管段长度b及弯曲部分展开长度L，便可进行划线。
