一、建筑与环境 模型的设计特征
2.建筑模型对建筑方案的“改进设计”
模型是根据建筑设计方案成果来表现其设计意图，原本属 于工艺范畴，但从设计意图到实物模型的转换过程中，涉及到 形态、比例、色彩、材料、空间、结构等造型因素的变化，其 自身也有一个设计构思与计划的问题。例如某些地方层高、比 例、材质、间隔等需要略加强调或突出，这就需要运用设计手 段，对建筑方案进行“改进设计”。
它既是设计师设计过程的一部分，同时也属于设计的一种 表现形式，被广泛应用于城市建设、房地产开发、设计投标与 招商合作等方面。
特点及作用: 说明性：介于平面设计图纸和实际的立体空间之间的表达。 启发性：设计师、业主和评审者从立体条件下去分析和处
理空间及形态的变化。 可触性：探求感官的回馈、反应，进而求取合理化的形态。 表现性：以具体的实体使人感受到真实的形象载体。
1.空间结构模型：结构的细 节研究，方案的深化，使设计 具有实施性。
第一章 建筑模型概述
第三节 建筑模型分 类
二、工作模型
第一章 建筑模型概述
第三节 建筑模型分 类
二、工作模型
第一章 建筑模型概述
第三节 建筑模型分 类
二、工作模型
第一章 建筑模型概述
第三节 建筑模型分 类
二、工作模型
2.内视模型/剖面模型（推敲内部空间）——房间内组合、布 置、采光、通风、声响、色彩、技术与艺术的问题，科学合理 地、最大程度地满足使用要求。
2.室内展示模型
第一章 建筑模型概述
第三节 建筑模型分 类
三、成果模型
展厅模型
第一章 建筑模型概述
第三节 建筑模型分 类
三、成果模型
3.规划展示模型
第一章 建筑模型概述
2.建筑模型对建筑方案的“改进设计”
模型是根据建筑设计方案成果来表现其设计意图，原本属 于工艺范畴，但从设计意图到实物模型的转换过程中，涉及到 形态、比例、色彩、材料、空间、结构等造型因素的变化，其 自身也有一个设计构思与计划的问题。例如某些地方层高、比 例、材质、间隔等需要略加强调或突出，这就需要运用设计手 段，对建筑方案进行“改进设计”。
它既是设计师设计过程的一部分，同时也属于设计的一种 表现形式，被广泛应用于城市建设、房地产开发、设计投标与 招商合作等方面。
特点及作用: 说明性：介于平面设计图纸和实际的立体空间之间的表达。 启发性：设计师、业主和评审者从立体条件下去分析和处
理空间及形态的变化。 可触性：探求感官的回馈、反应，进而求取合理化的形态。 表现性：以具体的实体使人感受到真实的形象载体。
1.空间结构模型：结构的细 节研究，方案的深化，使设计 具有实施性。
第一章 建筑模型概述
第三节 建筑模型分 类
二、工作模型
第一章 建筑模型概述
第三节 建筑模型分 类
二、工作模型
第一章 建筑模型概述
第三节 建筑模型分 类
二、工作模型
第一章 建筑模型概述
第三节 建筑模型分 类
二、工作模型
2.内视模型/剖面模型（推敲内部空间）——房间内组合、布 置、采光、通风、声响、色彩、技术与艺术的问题，科学合理 地、最大程度地满足使用要求。
2.室内展示模型
第一章 建筑模型概述
第三节 建筑模型分 类
三、成果模型
展厅模型
第一章 建筑模型概述
第三节 建筑模型分 类
三、成果模型
3.规划展示模型
第一章 建筑模型概述

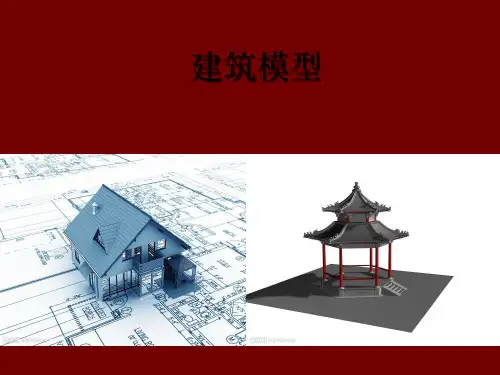

建筑模型新版 PPT
5、评分裁判组由5名裁判员组成，各裁判员对模型 制作的准确度、工艺、美感、总体效果等方面独立 评分，满分为100分。从5名裁判员的评分中，去掉 最高和最低分，其余3个分数的平均值为该选手的最 终得分。
6、设计赛成绩总分为100分，按照下列标准进行：
创意设计分: 50分
模型场景设计必须科学合理，构思新颖，全盘布局, 体现绿色环保精神,具有较高的可行性。
建筑模型是科技和艺术完美的结合体，所 以制作建筑模型的活动不在是简单的手工 活动实践，更是一种积累科技知识提高艺 术鉴赏的机会。对历史的认识，对生存环 境的认识必定增长。作为少年儿童能够更 早的接受这些东西，更有助于他们的成长。 所以建筑模型具有艺术性、教育性、和创 造性的特点。
1.艺术性
建筑和艺术是密不可分的，这一点在制作建筑模型 的过程中更能深切的体会到。“建筑是表现空间的 艺术，建筑模型是表现建筑的艺术”。建筑模型既 要表现出建筑物的实体形象，又要与建筑物实体有 区别，它是制作者用各种技术和技巧将不同材料通 过巧妙构思和精心设计制作而成的一件微缩艺术品。 对广大青少年朋友来说，制作过程及成品欣赏均能 带来艺术情操的陶冶及美的享受。
四、开展建筑模型活动的意义
建筑模型活动已经被列为全国五大类青少年模型竞赛之 一，竞赛总则明确了此项活动的目标和任务，那就是： 通过开展建筑模型活动，提高青少年手脑并用的能力， 帮助四肢完全发育，发挥青少年的创造能力，普及建 筑知识。加强素质教育，培养全面发展的下一代。 建筑模型的制作很容易开展，这就有利于更好的普及。 适合各年龄段的孩子，可以利用生活中的废旧物品做 材料，经过孩子们的双手，就会变成一件件美丽精致 的建筑模型。它们是孩子们观察生活，对美的认识的 体现，更是成为一名优秀建筑工程师梦想的开始。
6、设计赛成绩总分为100分，按照下列标准进行：
创意设计分: 50分
模型场景设计必须科学合理，构思新颖，全盘布局, 体现绿色环保精神,具有较高的可行性。
建筑模型是科技和艺术完美的结合体，所 以制作建筑模型的活动不在是简单的手工 活动实践，更是一种积累科技知识提高艺 术鉴赏的机会。对历史的认识，对生存环 境的认识必定增长。作为少年儿童能够更 早的接受这些东西，更有助于他们的成长。 所以建筑模型具有艺术性、教育性、和创 造性的特点。
1.艺术性
建筑和艺术是密不可分的，这一点在制作建筑模型 的过程中更能深切的体会到。“建筑是表现空间的 艺术，建筑模型是表现建筑的艺术”。建筑模型既 要表现出建筑物的实体形象，又要与建筑物实体有 区别，它是制作者用各种技术和技巧将不同材料通 过巧妙构思和精心设计制作而成的一件微缩艺术品。 对广大青少年朋友来说，制作过程及成品欣赏均能 带来艺术情操的陶冶及美的享受。
四、开展建筑模型活动的意义
建筑模型活动已经被列为全国五大类青少年模型竞赛之 一，竞赛总则明确了此项活动的目标和任务，那就是： 通过开展建筑模型活动，提高青少年手脑并用的能力， 帮助四肢完全发育，发挥青少年的创造能力，普及建 筑知识。加强素质教育，培养全面发展的下一代。 建筑模型的制作很容易开展，这就有利于更好的普及。 适合各年龄段的孩子，可以利用生活中的废旧物品做 材料，经过孩子们的双手，就会变成一件件美丽精致 的建筑模型。它们是孩子们观察生活，对美的认识的 体现，更是成为一名优秀建筑工程师梦想的开始。
建筑模型PPT课件
03
CATALOGUE
建筑模型的制作流程
设计阶段
01
02
03
确定设计主题
明确模型制作的目的和主 题，例如建筑设计、景观 设计或城市规划等。
手绘草图
在纸上绘制初步的草图， 确定模型的比例、布局和 主要元素。
软件建模
使用CAD等软件进行详细 的三维建模，进一步明确 模型的结构和细节。
材料准备阶段
选择材料
05
CATALOGUE
建筑模型的制作技巧与注意事项
比例尺的选择与运用
比例尺的选择
根据建筑物的实际尺寸和模型的比例要求， 选择合适的比例尺，确保模型与实际建筑的 比例关系准确。
比例尺的运用
在制作过程中，要时刻关注比例尺，确保各 个部件的比例关系协调，避免出现比例失调
的情况。
光影效果的营造
要点一
光源的确定
住宅地产项目模型
总结词
突出住宅地产项目的宜居性和舒适度
详细描述
住宅地产项目模型主要展示户型设计、室内装修、绿化 环境、配套设施等方面的特点，让购房者对项目有更直 观的认识和了解。
公共设施项目模型
总结词
强调公共设施项目的功能性
详细描述
公共设施项目模型如学校、医院、图书馆等，通过模型展示项目的规模、布局 、设施配置等，方便相关人员对项目进行评估和决策。
根据建筑物的功能和使用环境，选择合适的光源方向，营 造出自然、真实的光影效果。
要点二
阴影的处理
通过调整模型的角度和光源的方向，合理处理阴影效果， 增强模型的立体感和层次感。
细节的处理与表现
细节的刻画
关注建筑物的细部特征，如门窗、屋顶、装饰物等， 通过精细的刻画表现出建筑物的特色和风格。
建筑模型案例分析
详细描述
当代知名建筑模型包括扎哈·哈迪德设计的玛丽亚·卡拉斯博物 馆、安藤忠雄设计的光的教堂等，这些模型通过独特的造型 和结构，展现了现代建筑的多样性和创新性，对实际建筑设 计和城市建设产生了深远的影响。
未来概念建筑模型
总结词
未来概念建筑模型以创新和可持续发展 为主题，代表了未来建筑的探索和发展 方向。
及时进行调整和优化，提高设计质量和效率。
建筑模型有助于实现绿色建筑设计
03
通过制作实体模型，设计师可以更好地评估建筑的能耗、通风、
采光等方面，从而更好地实现绿色建筑设计。
建筑模型未来的发展趋势与展望
数字化和智能化技术的应用
随着数字化和智能化技术的发展，未来的建筑模型将更加 智能化、数字化，能够实现虚拟现实、增强现实等技术， 更加真实地展示设计方案。
推动建筑行业的发展
上海中心大厦的建筑模型作为一种展示和 宣传手段，能够推动建筑行业的发展和交 流。
05 案例分析：未来概念建筑 模型
未来概念建筑设计理念与特点
创新性
未来概念建筑模型以创新为核 心，打破传统建筑设计的局限 ，追求独特、新颖的建筑形式
和功能。
可持续性
设计理念注重环保和可持续发 展，采用绿色建筑材料和可再 生能源，降低建筑对环境的影 响。
环保和可持续发展
未来的建筑模型将更加注重环保和可持续发展，采用更多 的可再生材料和绿色技术，实现建筑与环境的和谐共生。
个性化和定制化
未来的建筑模型将更加注重个性化和定制化，满足不同客 户的需求和喜好，实现更加人性化的建筑设计。
THANKS FOR WATCHING
感谢您的观看
未来概念建筑模型为建筑师 和设计师提供了新的设计思 路和灵感，推动建筑行业的 创新发展。
当代知名建筑模型包括扎哈·哈迪德设计的玛丽亚·卡拉斯博物 馆、安藤忠雄设计的光的教堂等，这些模型通过独特的造型 和结构，展现了现代建筑的多样性和创新性，对实际建筑设 计和城市建设产生了深远的影响。
未来概念建筑模型
总结词
未来概念建筑模型以创新和可持续发展 为主题，代表了未来建筑的探索和发展 方向。
及时进行调整和优化，提高设计质量和效率。
建筑模型有助于实现绿色建筑设计
03
通过制作实体模型，设计师可以更好地评估建筑的能耗、通风、
采光等方面，从而更好地实现绿色建筑设计。
建筑模型未来的发展趋势与展望
数字化和智能化技术的应用
随着数字化和智能化技术的发展，未来的建筑模型将更加 智能化、数字化，能够实现虚拟现实、增强现实等技术， 更加真实地展示设计方案。
推动建筑行业的发展
上海中心大厦的建筑模型作为一种展示和 宣传手段，能够推动建筑行业的发展和交 流。
05 案例分析：未来概念建筑 模型
未来概念建筑设计理念与特点
创新性
未来概念建筑模型以创新为核 心，打破传统建筑设计的局限 ，追求独特、新颖的建筑形式
和功能。
可持续性
设计理念注重环保和可持续发 展，采用绿色建筑材料和可再 生能源，降低建筑对环境的影 响。
环保和可持续发展
未来的建筑模型将更加注重环保和可持续发展，采用更多 的可再生材料和绿色技术，实现建筑与环境的和谐共生。
个性化和定制化
未来的建筑模型将更加注重个性化和定制化，满足不同客 户的需求和喜好，实现更加人性化的建筑设计。
THANKS FOR WATCHING
感谢您的观看
未来概念建筑模型为建筑师 和设计师提供了新的设计思 路和灵感，推动建筑行业的 创新发展。
建筑模型设计课件(1)
扩展模型是设计类模型中最重要、 最充满刺激的一种形式。
扩展模型可剔除方案设计过程中的不确定因素，把建筑构思的精 髓高度提炼出来，同时利于改造形体、空间绿化布置及地块细部 处理，也有利干对复杂的空间关系的理解，以及对空间序列、尺 度的完整概念的深化。建筑设计是一项反复提炼的思维活动，扩 展模型不但是建筑方案最直接的表现手段，更是建筑师之间交流 的一种语言，同时更可启发设计师无尽的创意，即设计过程中的 “模型思维”。对建筑设计过程本身来说，模型思维比表现模型 具有更强的生命力。扩展模型亦称工作模型具备五种技能：
直接在三维中将设计形象化的能力，制作模型的能力，以及徒手 和尺规作图与计算机绘图的能力。
图形思维和模型思维是创造性设计的两种基本思维模式。
在设计过程中，主要体现在草图和模型这两种常用的表现形式 中。通过草图和模型，设计的过程被记录下来。
概念结构模型的作用是 作为三维的实体工作图。 经常表现为自然的骨架 而不进行外表的装饰。 将其暴露出来是为了试 验目的，用来分析结构、 构造、支撑系统和装配 形式。在整个设计过程 中，由于地形条件和构 成方式的不同，结构模 型可以用各种比例表现。
2．扩展模型
通过概念模型的 延伸、筛选，否 定了一些不成熟、 不合理的方案构 思。一个新的设 计形式被确定下 来，由此，模型 进入第二阶段， 这就是设计模型 环节的扩展模型。
体块模型、结构模型是概念模型的两种主要表现形式。
体块模型
“体块”是模型中最基本却又最抽象的单元。
体块模型是建筑造型设计与形体组合的设计模型。它是以单体的 加减和群体的拼接为设计手段，推敲完善设计方案。是建筑整个 形体组合的过程模型，它仅采用有限的色彩，用概括的手法刻画 出外部形体。
结构模型
全球21个外形独特的博物馆建筑
全球21个外形独特的博物馆建筑博物馆是国家⽂明的标志，也是民族⽂化基因的宝库。
博物馆建筑相对于其他类型的城市建筑来说，其独特的⽂化与社会属性更容易展现出别样的个性。
优秀的博物馆建筑设计除了为博物馆本⾝增光添彩，还很可能成为⼀个城市乃⾄⼀个国家的标志符号。
现在，就让我们⼀起领略全球经典博物馆建筑所体现的⾃然之美、简约之美、个性之美和⼏何之美。
01.路易斯·威登博物馆地点⼁法国巴黎设计⼁弗兰克盖⾥摄影⼁Iwan Baan , Todd Eberle项⽬位于巴黎布罗涅森林区的动植物公园，该建筑是对19世纪玻璃花园建筑的致敬。
建筑重塑了花园(Jardin)在法国⽂化（尤其是在马塞尔·普鲁斯特的⽂学作品中）中的重要地位，同时也满⾜了城市对⼀个当代艺术博物馆的需求----为那些常来花园度过共同时光的家庭和孩⼦们提供共享空间。
临岸于为项⽬特别设计的⽔景花园，建筑表⽪由⼀块巨⼤的预应⼒混凝⼟板所组成，从外观上看如同⼀个⽩⾊⽚状物组成的艺术装置（被称为“冰⼭”）。
建筑周围12⽚巨⼤的玻璃“帆”由⽊结构梁⽀撑。
“帆”表⽪给予了路易斯威登博物馆以透明性和动态性——⽔、⽊结构和花园景观的反射以及不断变换的光影效果。
02.Sheikh Abdullah Al Salem⽂化中⼼地点⼁科威特设计⼁SSH项⽬不仅展现了⼈类的科技和⽂化成果，更致敬了科威特，穆斯林和阿拉伯⽂化历史。
该项⽬包含6座主体建筑：国家历史博物馆，科学博物馆，穆斯林历史博物馆，太空博物馆，当代艺术博物馆和剧院。
这栋科威特建筑以“街道”为符号，表达了对传统“Ferej”的回应。
这种设计⽅式打造出独特的伊斯兰式城市肌理，通道和道路转⾓，映射出⼈在繁忙的科威特⼤街中的⾏⾛体验。
03.蔡茨⾮洲当代艺术博物馆（Zeitz MOCAA）地点⼁南⾮开普敦设计⼁Heatherwick Studio摄影⼁©Iwan Baan ©Antonia Steyn ©Navigator Films蔡茨⾮洲当代艺术博物馆（Zeitz MOCAA）是世界上最⼤的致⼒于⾮洲及其侨民当代艺术的博物馆。
建筑模型
2、表现模型
第一章 建筑模型概述
模型的分类
模型的直观性、真实性、形象性，及制作 的准确精密性，这类模型主要供设计投标、 主管部门审查、施工参考。
2、表现模型
第一章 建筑模型概述
模型的分类
A/：单体模型 建筑色彩、材料质感、 空间分割、比例、建筑 环境及配置 的表现。
2、表现模型
B/：规划模型 （建筑、交通、绿化）
挫刀
零件的整型或落差线、接合部的处理，是制 作模型上不可缺的工具之一。形状有许多种， 制作模型上只要买平、甲圆、圆三支就可以 了。其它的，粗面的金属用挫刀（磨粗表面 用）。及薄的楔型挫刀（刻线或磨边角用） 也对制作上啬方便。
砂纸
砂纸是制作模型上绝对不可或缺的。有耐水 性的[ 水砂纸 ]，及不耐水的[ 砂纸 ]。模型 用的有田宫发售的耐水性砂纸，是可以推鉴 各位用的。180、240、320、号的是木工用 的粗面组，400、600、1000号号的是细面级、 1200、1500、2000号的是完成修整组，分此 3类成套贩卖。
第一章 建筑模型概述
模型的分类
3、展示模型
3、展示模型 宣传都市建设业绩、房地产售楼说明、展览等 这类模型做工非常精巧，材料考究，质感强烈 装饰性、形象性、真实性显著 具有强烈视觉冲击力和艺术感染力 这类模型一般按图样制作，但又不完全受图样的限 制，为了取得理想的展示效果，在建筑层高、空间 、装饰等方面可以夸张强调。
的设计特征
第一章 建筑模型概述
②对建筑与环境模型进行“改进设计”。
建筑与环境模型 设计制作的原则
一、建筑与环境 模型的设计特征
建筑与环境模型是根据建筑与环境设计的成 果表现其设计意图，原本属工艺制作的范畴。但， 从设计意图到实物模型的转换过程中，涉及到形态 、比 例、色彩、材料、空间、结构等造型因素的 变化，其自身也有个设计构思与计划的问题。某些 地方如层高、比 例、材质、间隔等需要略加强调 或突出。有些开发商要求建筑与环境模型设计比要 效果图要更好，这就需要运用设计的手段对建筑与 环境模型进行“改进设计”。
