爆破压力测试仪-水压爆破试验
爆破试验机的工作原理
爆破试验机的工作原理爆破试验机是一种用于测试材料抗拉强度和抗压强度的实验设备。
它通过施加高压力加载在材料上并进行瞬态的加载和卸载，以便测量材料的力学性能。
下面将介绍爆破试验机的工作原理。
1. 主要部件爆破试验机主要由主机、控制系统、压力发生装置、测量系统和数据处理系统等部分组成。
- 主机：负责提供加载力和控制加载过程的持续性。
- 控制系统：用于监测和控制加载过程中的压力和变形。
- 压力发生装置：提供加载的压力源，通常为液压或气压系统。
- 测量系统：用于测量材料在加载过程中的力学性能，包括应力、应变、变形和位移等参数。
- 数据处理系统：用于处理测量到的数据，并将其转化为图表或数字结果进行分析和显示。
2. 工作原理当进行爆破试验时，首先将待测材料固定在试验机上的加载夹具中。
然后，通过液压或气压系统施加压力，加载夹具开始传递压力到待测材料。
加载过程中，测量系统会实时测量和记录材料的应力、应变、变形和位移等数据。
在加载过程中，爆破试验机可能遭受到巨大冲击和压力，因此对主机和相关部件的强度和稳定性要求较高。
控制系统会根据实验要求，持续调节加载压力，以保持稳定的加载速率或加载方式。
同时，控制系统也会监测加载过程中的压力和应变等参数，以确保实验的准确性和安全性。
一般而言，爆破试验机的加载过程分为两个阶段：爆破前和爆破时。
在爆破前阶段，加载速率较慢，以便测量材料的线性弹性性质。
在爆破时阶段，加载速率增加，直到材料达到极限强度或断裂点。
3. 应用领域爆破试验机广泛应用于材料研究和工程实践中，用于测试各种材料的力学性能。
常见的应用领域包括：- 金属材料：对于金属材料的强度和延展性能进行测试，以评估其适用性和结构安全性。
- 混凝土和岩石：用于评估混凝土和岩石的强度和耐久性能，以指导工程设计和建筑施工。
- 高分子材料：对于塑料、橡胶和纤维等高聚物材料的强度和弹性性能进行测试，以评估其适用性和质量标准。
总之，爆破试验机通过施加高压力加载在待测材料上，并测量相关数据来评估材料的力学性能。
压力爆破实验报告
Brazing material
材料厚度(mm)
Material thickness
生产厂家
Supplier
高度(mm)
Height
宽度(mm)
Width
厚度(mm)
Thickness
接样日期
Reception date
完成日期
Finish date
Test proposal
测试目的
Sample description
内漏Internal Leakage
外漏External Leakage
端板与首片板片之间Between frontcover plate and first plate
底板与末片板片之间Between backcover plate and last plate
其他Others
注: Q1、Q2、H1、H2及Q3、Q4、H3、H4分别为同一侧接管
4.委托检验结果仅对所检验样品有效。
Inspectionresultonly bears responsibility for the received samplein case of commissioned inspection.
样品型号
Sample model
申请单编号
Application NO.
内漏Internal Leakage
外漏External Leakage
端板与首片板片之间Between front cover plate and first plate
底板与末片板片之间Between back cover plate and last plate
其他Others
辅侧泄漏位置

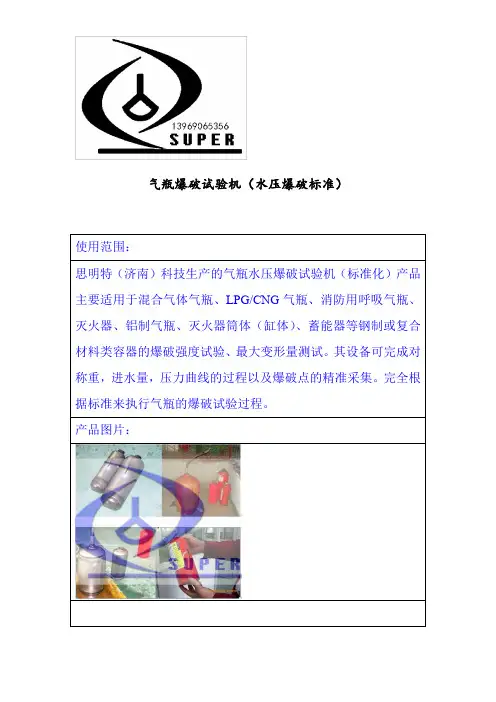

气瓶爆破试验机(水压爆破标准)
气瓶爆破试验机（水压爆破标准）使用范围：思明特（济南）科技生产的气瓶水压爆破试验机（标准化）产品主要适用于混合气体气瓶、LPG/CNG气瓶、消防用呼吸气瓶、灭火器、铝制气瓶、灭火器筒体（缸体）、蓄能器等钢制或复合材料类容器的爆破强度试验、最大变形量测试。
其设备可完成对称重，进水量，压力曲线的过程以及爆破点的精准采集。
完全根据标准来执行气瓶的爆破试验过程。
产品图片：水压爆破试验机参考执行标准：·GB15385气瓶水压试验爆破方法·GB4351手提式灭火器·GB81095推车式灭火器·GB17258汽车用压缩天然气钢瓶·ISO11439天然气汽车车载高压气瓶·ISO9809国际标准钢瓶·ECE R110车辆推进系统用压缩天然气爆破水压试验机技术参数：·加压范围：0～140MPa（特殊复合气瓶压力会更高）。
·恒压范围：5%～100%FS·试验介质：水·介质温度：常温·测试工位：1个·加压速率：≤0.5MPa/S﹡（可依客户要求设定）·压力测量精度：±0.5%FS(可选更高精度)·压力控制精度：±1%FS·压力采集频率：≥1000Hz·变形量测量方式：称重、流量计或量筒·变形量测量精度：±1%FS·计时范围：0～999min·驱动空气：0.5MPa≤P≤0.8MPa·电源电压：AC380V50Hz·外形尺寸：1400×800×1300主要功能及特点:·设备采用计算机控制可完成对实时显示压力－时间、变形量－时间压力－变形量曲线自动计算试验结果可自动保存，可打印输出，同时形成压力曲线等试验过程。
·精准采集爆破压力，准确可靠。
气瓶水压爆破试验报告
气瓶水压爆破试验报告摘要：本试验对其中一种气瓶进行了水压爆破试验，旨在了解气瓶在高压环境下的爆破性能。
试验结果表明，该气瓶具有较高的抗压能力和安全性能，能够满足相关标准要求。
1.引言气瓶是储存高压气体的容器，广泛应用于工业、交通、医疗等领域。
为了确保气瓶在高压环境下的安全性能，需要进行爆破试验。
本试验选取其中一种气瓶进行水压爆破试验，旨在评估其抗压能力和安全性能。
2.试验方法2.1试验设备：-试验台架：用于固定气瓶，保证试验可靠进行；-水泵：提供试验所需的压力，确保水压能够有效加载到气瓶内部；-压力传感器：用于检测气瓶内的压力，确保试验数据准确可靠；-试验记录器：记录试验过程中的压力变化。
2.2试验过程：首先，在试验台架上固定待测试的气瓶。
然后，连接水泵，通过管道将水压加载到气瓶内部。
当压力达到设定值后，记录压力数据，并持续观察气瓶的变形情况。
当气瓶突然爆破后，记录爆破压力，并对爆破瞬间的外部环境进行观察和记录。
3.试验结果与分析经过试验，记录并分析了气瓶在不同水压下的压力变化情况。
试验结果显示，该气瓶的爆破压力为XMPa。
在水压低于此压力之前，气瓶未发生变形和破裂现象，展现出良好的抗压性能和安全性能。
然而，当水压超过XMPa后，气瓶突然发生爆破，引起一定的破裂和碎片飞溅。
试验观察到，气瓶的爆破瞬间伴随着巨大的噪声和冲击波，并有碎片飞溅的风险。
周围环境应在试验过程中进行合理的隔离和防护措施，以确保人员的安全。
此外，通过对爆破后的气瓶及其碎片的观察，可以进一步研究气瓶的结构和材料性能，并提出相应的改进措施。
4.结论本次水压爆破试验对其中一种气瓶进行了评估，并得出以下结论：-该气瓶具有较高的抗压能力和安全性能；-在正常工作范围内，该气瓶能够承受高压环境下的使用；-在气瓶发生爆破时，会产生噪声和冲击波，周围环境应采取相应的防护措施。
综上所述，该气瓶在水压爆破试验中表现出良好的抗压能力和安全性能。
相关部门可以依据本次试验结果，进行进一步的评估和认证，确保其在实际使用中的安全性。
PVC软管爆破压力试验机
PVC软管爆破压力试验机
一、基本参数
（1）爆破测试介质：水。
（2）压力加压范围：0-20Mpa
（3）压力显示精度：0.01Mpa
（4）耗气量范围：0.3-1m3/min
（5）试验工位：1路
（6）控制方式：自动控制，手动控制
（7）压力控制精度：试验压力值上限的+2%，下限的-1%
（8）压力曲线：软件实时显示压力曲线，曲线可放大缩小
（9）测试报告：试验台具有爆破试验的报告自动打印功能
二、产品介绍
PVC软管爆破压力试验机试验压力0-200bar，使用介质可以为水，可以选择电脑自动控制，爆破试验台设定参数后，机器可以自动工作，实施显示压力曲线，保存试验数据。
也可选择手动控制。
自动、手动双重泄压，使用安全。
本试验机可以对被测件进行水压、爆破、耐压性能检测，使用压缩空气作为动力源，输出压力与驱动气源成比例。
具有防爆功能，操作简单可联网，可编辑试验报告，让用户可依据自己的特点设计编排
三、应用范围
PVC软管爆破压力试验机广泛用于PVC，PU，PE，PPR,氟胶管，硅胶管等各种非金属管材管材。
四、产品特点
1.配备专用的测试软件，人性化的操作界面方便用户操作与监控。
成熟稳定。
2.配备我公司成熟产品气液增压装置，可轻松实现输出压力任意可
调、可控。
3.试验数据、曲线可自动保存，试验完毕打印中英文实验报告。
4.维修方便：打开试验机前门可直接对所有主要部件进行维护和修
理。
5.保压效果好，实时自动补压。
6.控制原理先进，能够精确控制压力的精度。

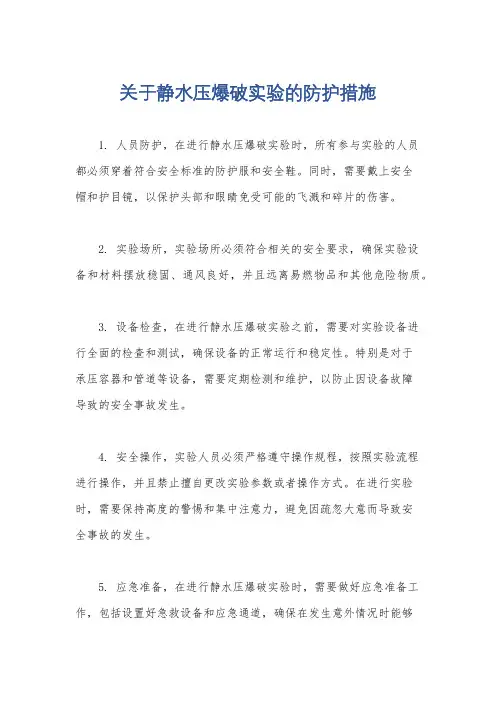

关于静水压爆破实验的防护措施
关于静水压爆破实验的防护措施
1. 人员防护，在进行静水压爆破实验时，所有参与实验的人员
都必须穿着符合安全标准的防护服和安全鞋。
同时，需要戴上安全
帽和护目镜，以保护头部和眼睛免受可能的飞溅和碎片的伤害。
2. 实验场所，实验场所必须符合相关的安全要求，确保实验设
备和材料摆放稳固、通风良好，并且远离易燃物品和其他危险物质。
3. 设备检查，在进行静水压爆破实验之前，需要对实验设备进
行全面的检查和测试，确保设备的正常运行和稳定性。
特别是对于
承压容器和管道等设备，需要定期检测和维护，以防止因设备故障
导致的安全事故发生。
4. 安全操作，实验人员必须严格遵守操作规程，按照实验流程
进行操作，并且禁止擅自更改实验参数或者操作方式。
在进行实验时，需要保持高度的警惕和集中注意力，避免因疏忽大意而导致安
全事故的发生。
5. 应急准备，在进行静水压爆破实验时，需要做好应急准备工作，包括设置好急救设备和应急通道，确保在发生意外情况时能够
及时采取有效的救援措施。
综上所述，静水压爆破实验的防护措施涉及到人员防护、实验场所、设备检查、安全操作和应急准备等多个方面，只有全面做好这些防护工作，才能确保静水压爆破实验的安全进行。
水压爆破试验的基本原理
水压爆破试验的基本原理
水压爆破试验是一种常见的岩石和混凝土强度测试方法，其基本原理如下：
1. 增加水压：在试验中，通过泵将水迅速注入试样内部，增加内部压力。
水压的增加将对试样施加压力，从而产生应力。
2. 检测水压变化：试验时，实时检测试样内部的水压变化情况。
在试样受力后，其内部水压将发生变化。
通过观察和记录水压的变化，可以推断试样的强度。
3. 强度测定：随着水压的增加，试样内部的强度将不断增加。
当试样达到其极限强度时，即试样无法再承受更高的水压时，试样将发生爆破。
通过记录试样在爆破前的最大水压，可以获得试样的强度参数。
总结：水压爆破试验的基本原理是通过增加水压对试样施加压力，观察和记录试样内部水压的变化，以确定试样的强度。
气瓶水压爆破试验装置关键硬件的选择
１ ５ ３８ ５—＿ ２ ０ｌ １“ Ｍｅ ｔ ｈ ｏ ｄ ｏｒ ｆ Ｈｙ ｄ ｒ ａ ｕ ｌ ｉ ｃ Ｂｕ ｒ ｓ ｔ Ｔ ｅ ｓ ｔ ｏ ｆ Ｇａ ｓ Ｃｙ ｌ ｉ ｎ ｄ ｅ ｒ ”ｐ ｒ ｏ ｍｕ ｌ ｇ ａ ｔ ｅ ｄ ｎ ｅ ｗｌ ｙ ｂ ｙ ｔ ｈ ｅ ｓ ｔ ａ ｔ ｅ． Ｔｈ ｅ ｓ ｅ — ｌ ｅ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｐ ｒ ｅ ｓ ｓ ｓ ｏ ｕｒ ｃ ｅ ｓ， ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｍｅ ｔ ｈ ｏ ｄｓ ｏｒ ｆ ｇ ａ ｓ ｃ ｙ ｌ ｉ ｎ ｄｅ ｒ ｓ ｗａ ｔ ｅ ｒ ｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ ｄ ｅ ｆ ｏ ｒ ｍａ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｔ ｅ ｓ ｔ ｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爆破压力测试仪-水压爆破试验机
设备图片
一、产品简介
思明特爆破压力试验机采用自动化控制系统，爆破实验装置广泛用于各生产机构，检测机构。
主要用于0~300Mpa的水压爆破试验，用于测定热塑性管材、复合管材（PP-R、PP-B、PP-A、PE、PE-X、PVC、PVC-U、PVC-C）、胶管、软管、阀门、容器在长时间恒定内压和恒定温度下的耐压破坏时间或瞬时爆破的最大压力值。
能够满足各种汽车软管、胶管、空调管、汽车总成的出厂检验，并同时能够满足上述产品的耐压、爆破性能试验。
二、爆破压力测试仪的技术参数
思明特爆破压力测试仪采用自动化控制系统。
控制方式采用自动化仪器控制台，爆破试验机全程采用自动控制设备
1.试验介质：水、油、乳化液
2.压力测试范围：0—300Mpa，根据客户实际需求，选择相对应的
压力。
3.驱动气压范围：0.1~0.69Mpa。
4.最大耗气量：1m3/min
5.控制精度：试验压力上限的+2% ，下限的-1%
6.试样安装方式：手动或自动夹紧
7.压力值分辨率：0.1Mpa
8.电脑实时显示压力曲线，打印报告，保存数据。
三、爆破压力测试仪的特点
1.配备思明特气体驱动自动增压泵，可轻松实现输出压力可调可控。
2.所有承压配件都采用国际知名品牌。
3.试验压力控制精确。
4.液压部件全部为不锈钢材质，使用寿命长。
5.电脑控制显示器显示界面，简单直观，操作简单，可手动操作也
可全自动控制。
6.技术先进，设计合理
四、设备控制方式
爆破压力测试仪分为手动控制与自动控制两种方式。
爆破检测装置质保一年。
五、典型应用
✧汽车软管类：转向管、胶管、空调管、燃油管、冷却水管、散热
器
✧工程液压软管、容器、阀门、管路
✧航空软管和管汇
✧暖风软管、空调滤芯器软管、涡轮增压系统软管
✧其他硬管或接头以及汽车刹车泵、缸体。
