多层砖砌体结构圈梁和构造柱设置综述
多层砖砌体结构圈梁和构造柱设置综述
多层砖砌体结构是一种广泛用于建筑物中的建筑结构。
它的基本构成是由砖头构成的墙体，其上方由圈梁支撑着楼板。
为了能够更加有效地支撑墙体和圈梁，我们需要在结构中设置构造柱。
本文将就多层砖砌体结构圈梁和构造柱的设置作一些综述。
圈梁在多层砖砌体结构中的作用是支撑隔离墙和楼板。
圈梁分为顶梁和下梁两种类型。
在多层砖砌体结构中，顶梁通常位于墙顶部，由伸向墙外的托臂和支撑墙体的短脚构成。
下梁通常位于墙体和承重柱上方，由伸向墙内的托臂和墙体固定构件构成。
圈梁与墙体之间要进行密封处理以保证其承重性能。
构造柱是结构体系中必不可少的组成部分。
它们的作用是支撑圈梁、承担上部荷载以及将下部荷载传递到地基。
构造柱的形式多样，包括正方形、矩形、圆形等，形状一般根据地基的形式和结构中的构造进行选择。
构造柱的尺寸、材料选用以及位置布置应该按照相关的设计规范进行设计。
在多层砖砌体结构中，构造柱的数量是根据墙面的大小和样式来确定的。
墙面越大，则需要更多的构造柱来支撑圈梁和负荷。
构造柱的密集度不应该过高，以免影响室内空间的美感和通风性能。
同时，密集
的构造柱布置也会增加结构造价。
在安装构造柱时，需要确保墙体处于垂直状态，且构造柱的位置应该尽量靠近墙体边缘，以便形成更稳定的支撑结构。
综上所述，多层砖砌体结构圈梁和构造柱的设置对于建筑物的安全性和稳定性至关重要。
在设置圈梁和构造柱时需要严格按照设计规范进行，并确保其质量和密度满足要求。
在安装过程中，需要严格控制水平和垂直度，以保证结构的稳定性和安全性。

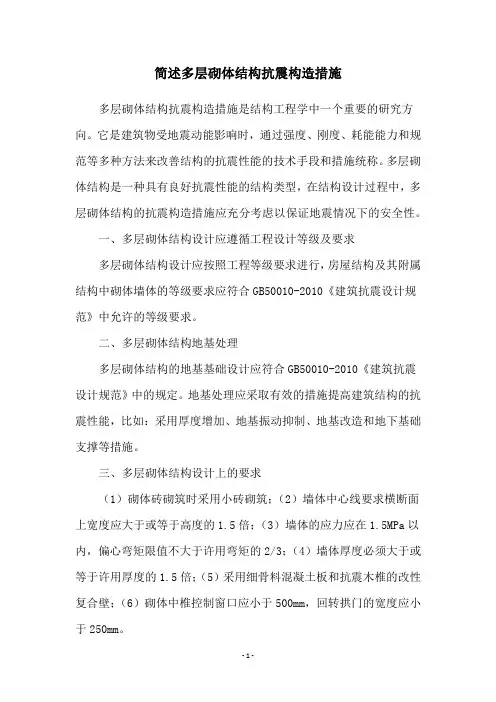

简述多层砌体结构抗震构造措施
简述多层砌体结构抗震构造措施多层砌体结构抗震构造措施是结构工程学中一个重要的研究方向。
它是建筑物受地震动能影响时，通过强度、刚度、耗能能力和规范等多种方法来改善结构的抗震性能的技术手段和措施统称。
多层砌体结构是一种具有良好抗震性能的结构类型，在结构设计过程中，多层砌体结构的抗震构造措施应充分考虑以保证地震情况下的安全性。
一、多层砌体结构设计应遵循工程设计等级及要求多层砌体结构设计应按照工程等级要求进行，房屋结构及其附属结构中砌体墙体的等级要求应符合GB50010-2010《建筑抗震设计规范》中允许的等级要求。
二、多层砌体结构地基处理多层砌体结构的地基基础设计应符合GB50010-2010《建筑抗震设计规范》中的规定。
地基处理应采取有效的措施提高建筑结构的抗震性能，比如：采用厚度增加、地基振动抑制、地基改造和地下基础支撑等措施。
三、多层砌体结构设计上的要求（1）砌体砖砌筑时采用小砖砌筑；（2）墙体中心线要求横断面上宽度应大于或等于高度的1.5倍；（3）墙体的应力应在1.5MPa以内，偏心弯矩限值不大于许用弯矩的2/3；（4）墙体厚度必须大于或等于许用厚度的1.5倍；（5）采用细骨料混凝土板和抗震木椎的改性复合壁；（6）砌体中椎控制窗口应小于500mm，回转拱门的宽度应小于250mm。
四、多层砌体结构受力分析多层砌体结构在实施抗震设计时，不仅要求满足强度、刚度等性能要求，而且要求能够在抗震设计过程中，有效的控制屋宇结构及其组件的受力，并能有效消除屋宇结构的受力不均匀性，克服受力在抗震设计过程中的影响，以保证结构的安全性。
需要进行多层砌体结构受力分析，分析多层砌体结构中砌体墙体在抗震作用下的拉力、抗剪力、偏心力及承载力等组件受力情况，从而进行构件受力的有效控制。
五、多层砌体结构抗震辅助措施多层砌体结构设计中，可以采用多种抗震辅助构造措施，加强结构的抗震性能。
如：地脚手架、抗震支撑、剪力墙、阻尼器和砖柱等，可以消除屋宇结构在受震作用下的受力不均匀性，改善结构抗震性能，以及结构受力分析过程中的受力不均匀性，从而有效的提高结构的抗震性能。
多层砌体结构抗震
地震剪力的计算与分配
1. 楼层地震剪力
多层砌体结构房屋的质量与刚度沿高度分布一般比较均匀，且以剪切变形为主，故可以按本书第三章所述底部剪力法计算地震作用。可取结构底部地震剪力为：
(4.1)
其次，考虑到多层砌体结构在线弹性变形阶段的地震作用基本上按倒三角形分布，顶部附加地震影响系数δn=0。
在扭转地震力的作用下，房屋的端部、尤其是墙角处易于产生严重的震害。
图4-4 墙体转角的破坏
从结构特征方面考察可以发现：在受力复杂、约束减弱、附属结构等部位，往往是震害易于发生的地方。
例如：纵横墙连接处，砌体结构的楼梯间，预制 钢筋混凝土楼屋盖，女儿墙、突出顶面的屋顶间地震 容易发生破坏。
1. 刚性楼盖房屋，上层破坏轻、下层破坏重； 柔性楼盖房屋，上层破坏重、下层破坏轻； 2. 横墙承重房屋的震害轻于纵墙承重房屋； 3. 坚实地基上的房屋震害轻于软弱地基和非均匀地基上的震害； 4. 预制楼板结构比现浇楼板结构破坏重； 5. 外廊式房屋往往地震破坏较重； 6. 房屋两端、转角、楼梯间、附属结构震害较重；
1
这样，任一质点i的水平地震作用标准值Fi为：
2
作用于第i层的楼层地震剪力标准值Vi为i层以上的地震作用标准值之和，即：
3
(4.3)
6
(i=1,2,…,n) (4.2)
5
！
4
鞭梢效应，但增大的两倍不往下传递 。
[例题4-1] 某四层砖砌体房屋，尺寸如图4-6(a)(b)所示。结构设防烈度为7度。楼盖及屋盖均采用预应力混凝土空心板，横墙承重。楼梯间突出屋顶。除图中注明者外，窗口尺寸为1.5m×2.1m ，门洞尺寸为1.0m×2.5m 。试计算该楼房楼层地震剪力。
A
砌体结构设计
13. 砌体结构的大梁，应根据《砌体结构设计规范》GB50003—2001第6.2.5条设计。既：
当梁跨度大于或等于下列数值时，其支承处宜加设壁柱，或采用其他加强措施。
对240mm厚的砖墙为6m,对180mm厚的砖墙为4.8m；
对砌块、料石墙为4.8m。
14. 外凸窗台板抗倾覆不够问题：
(6).楼梯布置。采用X型斜线表示楼梯间，并注明楼梯间另详。尽量用板式楼梯，方便设计及施工，也较美观。
Hale Waihona Puke (7).板顶标高。可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。
(8).梁布置及其下的梁垫布置。也可在梁支座处将梁加宽至500来代替梁垫。
(9).板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。板上开洞的附加筋，如果洞口处板仅有正弯距，可只在板下加筋；否则应在板上下均加附加筋。留筋后浇的板宜用虚线表示其范围，并注明用提高一级的膨胀混凝土浇筑。未浇筑前应采取有效支承措施。住宅跃层楼梯在楼板上所开大洞，周边不宜加梁，应采用有限元程序计算板的内力和配筋。板适当加厚, 洞边加暗梁。
(1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ6@250, 混凝土C20。应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。构造柱处不得布预制板。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。
二建考试必备-建筑结构与设备(5) 多层与高层建筑结构体系
第三节多层与高层建筑结构体系10层及10层以上或高度超过28m的住宅和高度超过24m的其他高层民用建筑为高层建筑。
一、多层砌体结构(一)概述在同一房屋结构体系中，采用两种或两种以上不同材料组成承重结构体系的房屋，称为混合结构房屋。
砖砌体结构是指由钢筋混凝土楼(屋)盖和砖墙承重的结构体系(亦称砖混结构)。
砌体结构一般是指采用钢筋混凝土楼(屋)盖和用砖或其他块体(如：混凝土砌块)砌筑的承重墙组成的结构体系。
木楼(屋)盖与砖墙承重的结构体系，称为砖木结构，目前很少采用。
(二)砌体结构的优缺点和应用范围1．主要优点(1)主要承重结构(承重墙)是用砖(或其他块体)砌筑而成的，这种材料任何地区都有，便于就地取材。
常用的墙体材料有：a．烧结普通砖：黏土砖、煤矸石砖、页岩砖、煤矸石页岩砖；b．烧结多孔砖：黏土多孔砖(P型、M型)、煤矸石多孔砖、页岩多孔砖；c．蒸压灰砂砖、蒸压粉煤灰砖；d．混凝土小型空心砌块。
(2)墙体既是围护和分隔的需要，又可作为承重结构，一举两得。
(3)砌体结构的刚度一般比较较大。
(4)施工比较简单，进度快，技术要求低，施工设备简单。
2．主要缺点(1)砌体强度比混凝土强度低得多，故建造房屋的层数有限，一般不超过7层。
(2)砌体是脆性材料，抗压能力尚可，抗拉、抗剪强度都很低，因此抗震性能较差。
(3)多层砌体房屋一般宜采用刚性方案，故其横墙间距受到限制，因此不可能获得较大的空间，故一般只能用于住宅、普通办公楼、学校、小型医院等民用建筑以及中小型工业建筑。
(三)砖砌体房屋的墙体布置方案1．横墙承重方案楼层的荷载通过板梁传至横墙，横墙作为主要承重竖向构件，纵墙仅起围护、分隔、自承重及形成整体作用。
优点：横墙较密，房屋横向刚度较大，整体刚度好。
外纵墙不是承重墙，因此立面处理比较方便，可以开设较大的门窗洞口。
抗震性能较好。
缺点：横墙间距较密，房间布置的灵活性差，故多用于宿舍、住宅等居住建筑。
2．纵墙承重方案其受力特点是：板荷载传给梁，再由梁传给纵墙。
(一)多层砌体建筑震害特征2
第1节多层砌体建筑震害特征多层砌体结构房屋是指用普通黏土砖、烧结多孔黏土砖和混凝土小型空心砌块等砌体做墙体，并采用装配的或整浇的钢筋混凝土楼盖及屋盖的房屋。
由于这种房屋具有构造简单、施工方便、可就地取材等优点，普遍采用于住宅、办公楼、医院、教学楼等民用建筑和公用建筑。
故是目前我国房屋建筑中一种应用最为广泛的结构形式。
但是，由于其所用材料的脆性性质，抗拉、抗剪和抗弯的能力很低。
因而，在地震中抵抗地震灾害的能力较差，特别是未经抗震设计的多层砌体房屋在地震中的破坏更为严重。
在砖砌体结构房屋中，砖墙是主要的承重构件，它不仅承受垂直方向的荷载，也承受水平和垂直方向的地震作用，受力是复杂的，加之砌体自身的脆性性质，地震时在砖墙上很容易产生裂缝。
在反复地震作用下，裂缝将不断发展、增多、加宽，最后导致墙体崩塌，楼盖坍落，房屋破坏。
砖房震害的大体情况如下：1.1多层砌体房屋的地震震害规律（1）不同烈度区砌体结构的震害差异较大：低烈度区以墙体裂缝等轻微破坏为主，相比而言框架结构填充墙的大量严重破坏可能经济损失更大，表明砌体结构在中、小震时可维修度比框架结构好；而高烈度区和极震区砌体结构房屋以严重破坏或倒塌为主，尽管有少数破坏较轻，但总体来说，砌体结构房屋抗震安全性在高烈度区没有框架结构好，倒塌数量相对较多；（2）多层砖砌体结构整体性差、抗连续倒塌能力低：砌体结构中大多采用预制板楼盖，整体性较差，不能有效的将水平力按刚度比例传递到各竖向构件即砖墙或砖柱，砖墙和砖柱的某些部位截面小，承载力低，地震中容易破坏或倒塌，由于整体性差从而引起连续倒塌；（3）未进行抗震设防设计的老旧房屋破坏比经过抗震设防或抗震加固的房屋破坏严重：未经抗震设防的老旧房屋倒塌多，而许多按规范设计施工的带圈梁、构造柱的砌体结构能裂而不倒，某些经过抗震加固的房屋破坏轻微，给居民逃生留下了宝贵的时间；（4）砌体与钢筋混凝土混合体系中砖砌体破坏严重：在经济欠发达地区常出现混凝土与砌体混合使用的情况，在需要大空间的地方采用混凝土柱，其他地方采用砖墙，特别是在底部框架砌体结构房屋中比较常见，砌体墙体在地震中作为抗震墙，砌体墙按照刚度分配到的地震作用会和同等截面的混凝土墙相当，而其实际承载能力却比}昆凝土墙差很多，因此，地震中吸收了很大地震力的砖墙由于承载力低而破坏严重；（5）有些结构体系不同，抗震性能反映不同。
多层砌体结构在抗震设计中的应用及分析
多层砌体结构在抗震设计中的应用及分析摘要：文章探讨了砌体结构在我国建筑中的使用。
在使用中，为了保证结构具有足够的抗震可靠性。
在进行结构的抗震设计时，必须结合实际情况综合考虑多种因素的影响，从结构总体上进行设计。
关键词：砌体结构；多层砌体结构；抗震设计砌体结构在我国居住、办公、学校等建筑中普遍使用的一种结构形式。
砌体结构因由粘土砖、混凝土砌块等砌成的结构，被确定为脆性结构，其抗剪、抗拉、抗弯强度都相对较低，在地震作用下易发生脆性的剪切破坏，给人民的生命财产造成巨大损失。
实践证明，只要经过认真抗震设计，即使在中、强地震区，砌体结构房屋也能够不同程度地抵御地震的破坏。
一、多层砌体结构的应用在建筑结构设计中，一般较常采用的是多层砌体。
砌体的材料，除了烧结的普通粘土砖和多孔粘土砖外，还有各类混凝土砌块及天然和经加工的石材等。
它们能适应砌体结构需减少使用粘土砖，从而保护土地资源的发展战略。
我们通常所使用的体积配筋率低于0．07％的砌体属于无筋砌体，严格限制在抗震设防区采用；当多层房屋的层数较多时，需采用体积配筋率介于0．07％-0．2％的约束砌体；对中高层砌体房屋，需采用配筋砌体，其体积配箭率不低于0．2％。
二、多层砌体房屋抗震分析在设计中，确定多层砌体结构房屋的计算简图后，我们需要从以下几点考虑：其一，将水平地震作用在建筑物两个主轴方向分别进行抗震验算。
其二，地震作用下结构的变形为剪切型。
其三：房屋各层楼盖水平刚度无限大，仅做平移运动，因此各抗侧力件在同一楼层标高处侧移相同。
我们在计算多层砌体房屋地震作用时，应以防震缝所划分的结构单元为计算单元．在计算单元中各楼层的集中质点设在楼、屋盖标高处，各楼层质点重力荷载应包括楼、屋盖上的重力荷载代表值。
墙体上、下层各半的重力荷载。
（一）多层砌体结构的布置一般在地震中，承重横墙的破坏主要为剪切破坏，且一般是底层比上层严重。
纵墙的破坏往往是因为横墙间距过大或者楼（屋）盖刚度较差而使平面外受弯受剪．对于多层砌体结构布置，这些规定包括：（1）控制房屋总高度和总宽度的最大比值，避免整体弯曲变形；（2）承重墙体体系的选择，应优先采用横墙承重体系并控制最大横墙间距，以减少楼盖平面内变形的不利影响；（3）抗震墙体在平面内的布置应避免产生扭转不规则和凹凸不规则：纵横两个方向均宜疏密均匀对称，较小房间的隔墙可改用非抗震墙，墙体的轴线宜对齐；同一轴线上的窗间墙，除高宽比大于四的墙段外宜均匀，并满足最小局部尺寸的要求；（4）抗震墙沿竖向应上下连续，避免出现竖向构件间断的不规则，并防止侧向刚度的突变；（5）楼梯间布置于房屋的尽端或转角处时，应采取加强墙体约束等措施，提高楼梯间的安全性；（6）抗震墙体内部不应被烟道、风道、垃圾道等削弱，当布置这类竖向管道时应有加强措施；（7）对于竖向和平面严重不规则的房屋．如立面高差大于6m。
多层砌体结构选型与布置
精选ppt
房屋纵向地震作用分至各纵轴后，其外纵墙的 地震作用还要按各窗间墙的侧移刚度再分配。 对于宽窄差异较大的外纵墙，就会造成窗间墙 的各个击破，降低了外纵墙和房屋纵向的抗震 能力。
因此，要求同一轴线的窗间墙宽度宜均匀，尽 量做到等宽度。对于一些建筑阳台门和窗之间 留 一 个 240mm 宽 的 墙 垛 等 做 法 不 利 于 抗 震 ， 宜采取门连窗的做法。
精选ppt
4，内墙阳角至门窗洞边的最小距离 由于门厅或楼梯间处的纵墙或横墙中断，需要设
置开间梁或进深梁，从而造成梁支承在室内拐角墙 上的这些阳角部位的应力集中，梁端支承处的荷载 又比较大，为了避免在这个部位发生严重破坏，除 在构造上加强整体连接外，《建筑抗震设计规范》 对内墙阳角至门窗洞边的最小距离给予了规定，见 表4-4（见后）
精选ppt
4.2.2 房屋的总高度与层数
大量的震害表明，无筋的砌体房屋总高度越高和 层数越多，破坏就越严重。建筑抗震规范根据震 害经验的总结和对多层砌体结构抗震性能的分析 研究，对多层砌体房屋采用总高度与层数双控， 各 类 砌 体 房 屋 的 总 高 度 和 总 层 数 不 应 超 过 表 4-1 （如下）的规定。
精选ppt
2、承重外墙尽端至门窗洞边的最小距离 大量的震害表明，房屋尽端是震害较为集中的部
位，这是由于沿房屋纵横两个方向地面运动的结果， 为了防止房屋在尽端首先破坏甚至局部墙体坍落， 《建筑抗震设计规范》给出了具体规定，见表4-4 （见后）。 3、非承重外墙尽端至门窗洞边的最小距离 考虑到非承重外墙与承重外墙在承担竖向荷载方 面的差异，对非承重外墙尽端至门窗洞边的最小距 离较承重外墙的要求有所放宽，但一般墙垛宽度不 宜小于1.0m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多层砌体结构。
砌体结构的特点：容易就地取材，比使用水泥、钢筋和木材造价低;具有较好的耐久性、良好的耐火性保温隔热性能好节能效果好施工方便，工艺简单有承重和围护双重功能自重大，抗拉、抗剪、抗弯能力低抗震性能差砌筑工程量繁重，生产效率低。
砌体的力学性能：影响砖砌体抗压强度的主要因素包括砖的等级砂浆的强度等级及其厚度砌筑质量，包括饱满度、砌筑时砖的含水率、操作人员的技术水平等。
房屋的承重体系及结构静力计算方案：混合结构房屋是屋盖采用钢筋混凝土结构、墙体采用砌体结构等建成的房屋。
其承重体系有横墙承重体系、纵墙承重体系、纵横墙承重体系和内框架承重体系四种。
房屋的结构静力计算方案根据房屋的空间工作性能分为刚性方案、刚弹性方案和弹性方案。
砌体结构静力计算内容：墙、柱的高厚比验算;受压构件承载力计算砌体局部受压承载力计算。
砌体结构的主要构造要求：砌体结构的构造是确保房屋结构整体性和结构安全的可靠措施。
墙体的构造措施主要包括三个方面，即伸缩缝、沉降缝和圈梁。
多层砌体房屋的抗震构造措施：设置钢筋混凝土构造柱，减少墙身的破坏，并改善其抗震性能，提高延性设置钢筋混凝土圈梁与构造柱连接起来，增强房屋的整体性，改善房屋的抗震性能，提高抗震能力加强墙体的连接，楼板和梁应有足够的长度和可靠连接加强楼梯间的整体性等。
常温下砌筑前，砖应提前1～2h浇水湿润，砖含水率宜为10%～15%砌砖工程的施工方法：“三一”砌砖法、挤浆法、刮浆法和满口灰法四种，其中，“三一”砌砖法和挤浆法最常用。
砖墙砌筑形式：根据砖墙厚度不同，可采用全顺、两平
一侧、全丁、一顺一丁、梅花丁或三顺一丁等砌筑形式。
砌砖墙的技术要求：砖墙的转角处和交接处应同时砌筑，不能同时砌筑处，应砌成斜槎，斜槎长度不应小于高度的2/3等技术要求空心砖墙砌筑时，空心砖孔洞应沿墙呈水平方向，上下皮垂直灰缝相互交错1/2砖长。
空心砖墙底部宜砌3皮烧结普通砖。
砌体结构构件由块材和砂浆砌筑而成，包括墙、柱、过梁、挡土墙、烟囱。
