混凝土垫层施工技术交底-007
水泥混凝土垫层施工技术交底
编号：XXX编号：XXX编号：XXX(5)振捣。
用铁锹摊铺混凝土，厚度略高于垫层面，随即用平板振捣器振捣。
厚度超过200mm时，用插入式振捣器振捣，其移动距离不大于作用半径的1.5倍，不得漏振，保证混凝土密实，并按规定留置混凝土试块以检验其强度。
图1平头缝、企口缝、假缝示意图(单位：mm)(a)平头缝；(b)企口缝；(c)假缝(6)找平。
混凝土振捣密实后，按照标高控制线(点)检查平整度，用木刮杠刮平，表面用木抹子搓平。
有坡度要求的，按设计要求的坡度找坡。
(7)养护。
已浇筑完的混凝土垫层，应在浇筑12h后洒水养护，一般养护不少于7d。
3.季节性施工要点(1)雨期施工时，雨天要及时测试砂、石的含水量，及时调整施工配合比，保证水灰比的准确性。
若室外施工，铺筑混凝土应避开雨天，并备有可靠的防雨措施。
(2)冬期施工时，环境温度不得低于5℃。
如在负温度下施工时，应根据气温掺加防冻剂，掺量严格按照配合比执行。
混凝土铺筑完后应及时覆盖塑料薄膜和保温材料，防止混凝土受冻，并应符合国家现行标准《建筑工程冬期施工规程》(JGJ/T104—2011)的有关规定。
三、质量验收要求1.主控项目(1)水泥混凝土垫层采用的粗骨料，其最大粒径不应大于垫层厚度的2/3;含泥率不应大于2%;砂为中粗砂，其含泥率不应大于3%。
检验方法：观察检查和检查材质合格证明文件及检测报告。
(2)混凝土的强度等级应符合设计要求，且不应小于C10。
检验方法：观察检查和检查配合比通知单及检测报告。
2.一般项目水泥混凝土垫层表面的允许偏差见表1。
编号：XXX编号：XXX。
混凝土垫层施工技术交底
记录人

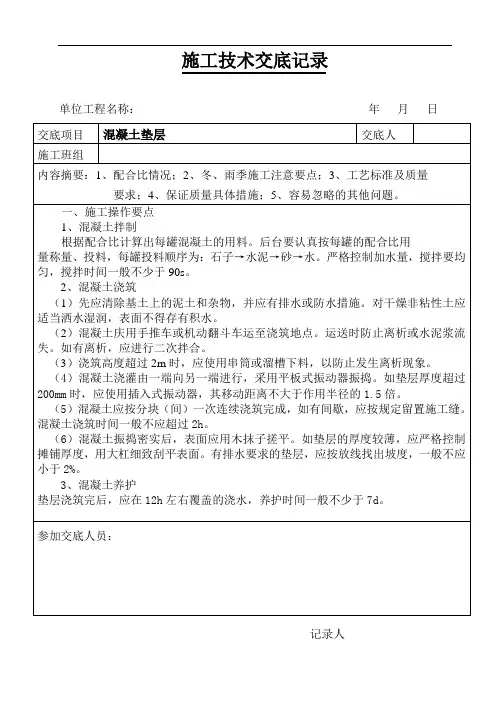

施工技术交底记录
单位工程名称：年月日
交底项目
混凝土垫层
交底人
施工班组
内容摘要：1、配合比情况；2、冬、雨季施工注意要点；3、工艺标准及质量
要求；4、保证质量具体措施；5、容易忽略的其他问题。
一、施工操作要点
1、台要认真按每罐的配合比用
量称量、投料，每罐投料顺序为：石子→水泥→砂→水。严格控制加水量，搅拌要均匀，搅拌时间一般不少于90s。
（5）混凝土应按分块（间）一次连续浇筑完成，如有间歇，应按规定留置施工缝。混凝土浇筑时间一般不应超过2h。
（6）混凝土振捣密实后，表面应用木抹子搓平。如垫层的厚度较薄，应严格控制摊铺厚度，用大杠细致刮平表面。有排水要求的垫层，应按放线找出坡度，一般不应小于2%。
3、混凝土养护
垫层浇筑完后，应在12h左右覆盖的浇水，养护时间一般不少于7d。
2、混凝土浇筑
（1）先应清除基土上的泥土和杂物，并应有排水或防水措施。对干燥非粘性土应适当洒水湿润，表面不得存有积水。
（2）混凝土庆用手推车或机动翻斗车运至浇筑地点。运送时防止离析或水泥浆流失。如有离析，应进行二次拌合。
（3）浇筑高度超过2m时，应使用串筒或溜槽下料，以防止发生离析现象。
（4）混凝土浇灌由一端向另一端进行，采用平板式振动器振捣。如垫层厚度超过200mm时，应使用插入式振动器，其移动距离不大于作用半径的1.5倍。
基础垫层混凝土施工技术交底
基础垫层混凝土施工技术交底
混凝土施工前准备：
1.在基槽槽底上做出2米×2米的标高控制点，确保垫层的平整度。
2.在浇筑前准备好平板振动器，塌落度筒，混凝土试块模。
混凝土施工时注意事项：
1.垫层混凝土原设计为C15现经建设单位要求更改为C20。
2.对进场的混凝土进行塌落度检测保证塌落度在150mm±30mm内。
3.垫层混凝土施工时由于地下室面积较大，决定先用混凝土泵车进行施
工，泵车够不着的地方有塔吊进行施工。
4.垫层混凝土施工时必须严格按照所做灰饼和标高进行浇筑保证混凝土
垫层的厚度。
5.承台、集水井、电梯井内深下去的坑不得浇平，混凝土在其地方还随着
凹进去。
6.如有桩破深的，必须在桩的四周300mm外浇筑垫层，将桩破深的部位留
下来和基础混凝土一起浇筑。
7.混凝土浇筑时必须用平板振动器进行振实，并在混凝土初凝前进行二次
收面，保证混凝土面层平整光滑。
8.混凝土施工时承台、集水井、电梯井内定有混凝土溅在砖胎膜粉刷层上
必须及时清理干净。
9.按规范做好混凝土试块。
1 / 2
混凝土施工后的相关事项：
1.混凝土结束后，在砖胎膜阴阳角处做100mm的圆弧方便防水的施工。
2.混凝土浇筑后注意养护，在达到养护条件的要加以养护。
3.温馨提示：最好仔细阅读后才下载使用，万分感谢！。
混凝土垫层施工技术交底
项次
项目
允许偏差（mm）
检验方法
1
标高
-25
水准仪
2
表面平整度
10
用靠尺和水准仪检查
商品混凝土的运输
3.3.1运输时间的控制
砼罐车运输时间不超过2h
砼罐车运输的时间间隔不超过30min
5.3.2砼送至现场如有离析现象，在浇筑前进行二次搅拌，严禁私自加水。
3.4侧向模板的支设
3.5.3浇筑采用“赶浆法”，随着已浇筑的混凝土阶梯不断延伸。
3.5.3不同标高放坡、电梯坑、集水坑等处垫层混凝土先做上表面，后做坑底及坑侧混凝土垫层：
3.5.4部分地坑等处放坡上下面高差较大时，为防止施工坡面砼时发生溜坡现象，采用下面方法施工。同时坡面砼出罐坍落度宜控制在140±20mm。待坡面混凝土终凝后取出木方再用垫层混凝土填实。
3.2清槽
3.2.1清槽时，在距槽底标高500mm高程处抄测水平线，钉木橛，纵横向分别拉线，做10m×10m的水平线方格网来控制槽底标高。清槽完毕后应马上进行垫层混凝土的施工，清槽工作不宜过早进行，以免造成槽底土因失水而裂缝。若清槽完毕的部位不能及时做垫层，正温时可在槽内洒水，但不得有积水，负温时严禁洒水，要做好保温防冻措施。地坑部分用塑料薄膜进行覆盖。
2.4.9混凝土机械操作人员已进行上岗操作知识培训。
3.施工方法
工艺流程：
槽底或模板内清理→防水板下铺设50mm聚苯板（容重不小于18kg/m3）→混凝土的拌制运输→混凝土浇筑→混凝土抹面压光→混凝土养护→砌外墙砖保护墙→抹防水找平层→养护
3.1垫层边线
垫层边线为基础底板及条形基础外边线外扩400mm，（其中距防水保护墙外100mm砌筑240mm防水保护墙（永久性），永久性保护墙砌筑高度为基础底板厚度或者条形基础外边厚度加100mm，内抹20mm厚1:3水泥砂浆找平层后做7mm防水层，防水层外做30mm厚1:3水泥砂浆保护层。
基础混凝土垫层施工技术交底
基础混凝土垫层施工技术交底一、施工准备（一）施工材料及机具该垫层砼由实验室提供配合比，由商品砼搅拌厂集中统一搅拌，由砼罐车运至现场浇灌。
施工机具:手推车、尖铁锨、平铁锨、平板振动器、溜槽、脚手板、刮杆、木抹子等.（二）作业条件：1．砂垫层施工完毕并经验收合格；2．砼垫层施工边线、标高包括地坑、排水沟的边线、标高控制线全部放完,并检查符合设计要求;3．实验室根据设计要求和材料确定混凝土的配合比,搅拌厂对搅拌、运输设备全部检查,确保混凝土供应符合要求;4．现场混凝土试模准备好，实验室具备试块养护条件.二、施工操作工艺（一)工艺流程：砂垫层验收、处理找标高、水平控制线混凝土铺设振捣找平养护(二）施工要点1．清除砂垫层表层的松动砂层、杂物等并验收合格；2．沿基坑周边墙壁弹上水平标高线，在坑底沿纵横向每间隔5m打一50cm的钢筋头或木桩,将标高抄在上面，作为标高控制桩；3．在基坑边作好溜槽，溜槽距地面保持1。
0m以上，以方便小推车直截接料，并能够防止发生离析现象；4．按照浇筑方向铺设脚手板,脚手板上铺一层旧竹胶板，砼用小推车运至浇筑地点，运送时应防止离析或水泥浆流失；5．进场砼核对其标号无误，并检查其塌落度、和易性，按要求取样制作试块，保证2组标准养护试块、5组同条件试块；6．在铺设砼前先在砂上撒水湿润；7．铺设混凝土:混凝土垫层厚度为156mm.为控制垫层的厚度,提前按照5m左右间距作好控制桩，或用砂浆、红砖砌筑控制标高的平墩；8．振捣：用铁锨摊平砼,厚度略高于控制标高，随即用平板振动器振捣,做到不漏振，确保砼的密实；9．找平：砼振捣密实后,按照控制标高桩位为准检查平整度，高的铲掉，凹处补平。
用水平刮杆刮平，表面再用木抹子搓平。
在地坑和排水沟的放坡处，按照设计要求作出坡面；10．养护：已浇筑完的砼垫层，应在12h内先铺一层薄膜然后用草垫子覆盖保温养护；11．该砼浇筑属于冬期施工，砼中按实验室配比掺有防冻剂，并注意严格遵照冬期施工方按进行施工。
砼垫层技术交底
砼垫层技术交底一、工程概述本次施工的砼垫层位于_____（具体位置），其主要作用是为后续的施工提供一个平整、坚固的基础。
砼垫层的设计强度等级为_____，厚度为_____mm。
二、施工准备1、材料准备（1）水泥：选用_____（品牌、型号）水泥，应有出厂合格证及复试报告。
（2）砂：中砂或粗砂，含泥量不大于 3%。
（3）石子：卵石或碎石，粒径 5-32mm，含泥量不大于 2%。
（4）水：采用自来水。
2、主要机具（1）搅拌机：＿____（型号）搅拌机。
（2）运输车辆：＿____（型号）翻斗车。
（3）振捣器：平板振捣器、插入式振捣器。
（4）其他工具：铁锹、刮杠、木抹子、铁抹子等。
3、作业条件（1）基土已平整完毕，并办理隐检手续。
（2）水平控制桩已设置完毕。
（3）模板已支设完毕，并经过验收。
三、施工工艺流程1、基层处理将基层表面的浮土、杂物等清理干净，如有松软处应进行夯实。
2、测设标高控制线根据水平控制桩，在基层上测设出垫层的上标高控制线，并做好标记。
3、混凝土搅拌（1）根据配合比计算出每盘混凝土的用料量。
（2）先将石子、砂倒入搅拌机内干拌均匀，再加入水泥和水继续搅拌均匀。
搅拌时间不少于 2 分钟。
4、混凝土运输将搅拌好的混凝土用运输车辆运至施工地点，运输过程中应防止混凝土离析。
5、混凝土浇筑（1）将混凝土均匀摊铺在基层上，用平板振捣器振捣密实，然后用刮杠刮平。
（2）对于厚度较大的垫层，应采用插入式振捣器振捣，振捣点应均匀排列，间距不宜大于 400mm，振捣时间以混凝土表面不再出现气泡、泛出水泥浆为准。
6、混凝土表面处理（1）混凝土振捣完毕后，用刮杠刮平，然后用木抹子搓平，铁抹子压光。
（2）在混凝土初凝前，应进行二次压光，以消除表面的细微裂缝。
7、混凝土养护混凝土浇筑完毕后，应在 12 小时内加以覆盖和浇水养护，养护时间不少于 7 天。
四、质量标准1、主控项目（1）混凝土所用的原材料及配合比应符合设计要求。
混凝土垫层施工安全技术交底
技术负责人：交底人：接交人：
2.2.3铺设在垫层中的水平电管已做完，并办完隐检手续。
2.2.4在首层地面浇筑混凝土垫层前，穿过室内的暖气沟及沟内暖气管已做完，排水管道作完并办完验收手续，室内回填土已进行分项质量检验评定。
3操作工艺
3.1工艺流程：
基层处理
→
找标高、弹水平控制线
→
混凝土搅拌
→
铺设混凝土
→
振捣
→
找平
→
养护
3.1.1基层处理：把粘结在混凝土基层上的浮浆、松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。
6.3不规则裂缝：垫层面积过大、未分段分仓进行浇筑、首层暖沟盖板上未浇混凝土、首层地面回填土不均匀下沉或管线太多垫层厚度不足60mm等因素，都能导致裂缝产生。
7质量记录
本工艺标准应具备以下质量记录：
7.1水泥出厂合格证。
7.2混凝土试块强度试验记录及混凝土质量评定表。
7.3有防水要求的地面，防水材料出厂合格证及试验记录、隐检记录。
4.2允许偏差项目，见表7-2。
地面垫层混凝土允许偏差表7-2
序号
项目
允许偏差(mm)
检验方法
1
表面平整度
10
用2m靠尺和楔形塞尺检查
2
标高
±10
用水平仪检查
3
坡度
不大于房间相对尺寸的2/1000，且不大于30
用坡度尺检查
4
厚度
在个别地方不大于设计厚度的1/10
尺量检查
5成品保护
5.1在已浇筑的垫层混凝土强度达到12MPa以后，才可允许人员在其上走动和进行其它工序。
混凝土垫层施工技术交底
3、找标高：调垫层模板标高，其上平为垫层标高。
4、商品混凝土（强度等级为C15）
5、铺设混凝土：混凝土垫层厚度为100mm。为了控制垫层的平整度，在基底上可抹100mm×100mm找平墩（用细石混凝土），墩上平为垫层的上标高。铺设混凝土前先在基底洒水湿润。
1、主控项目
（1）混凝土垫层采用的粗骨料，其最大粒径不应大于垫层厚度的2/3；含泥量不应大于2％。砂为中粗砂，其含泥量不应大于3％。检验方法：观察检查和检查材质合格证明文件及检测报告。
（2）混凝土的强度等级应符合设计要求，为C15。检验方法：观察检查和检查配合比通知单及检测报告。
2、一般项目
项目
允许偏差
检验方法
表面平整度
±10mm
用2m靠尺和楔形塞尺检查
标高
±10mm
用水准仪检查
厚度
厚度在个别地方不大于设计厚度的1/10
用小钢尺检查
四、成品保护
1、在已浇筑的垫层混凝土强度达到12MPa以后，才可允许人员在其上走动和进行其它工序。
2、在施工操作过程中，注意运混凝土小车不要碰动门框(应预先有保护措施)，并在铺设混凝土时要保护好电气等设备暗管。
3、混凝土垫层浇筑完满足养护时间后，可继续进行面层施工，如继续施工时，应对垫层加以覆盖保护，并避免在垫层上搅拌砂浆。存放油漆桶等物以免污染垫层，影响面层与垫层的粘结力，而造成面层空鼓。
五、应注意的质量问题
1、混凝土不密实：主要由于漏振和振捣不密实，或配合比不准及操作不当而造成。基底未洒水太干燥和垫层过薄，也会造成不密实。
6、振捣：用铁锹铺混凝土，厚度略高于找平堆，随即用平板振捣器振捣。
7、找平：混凝土振捣密实后，以找平堆为准检查平整度，高的铲掉，凹处补平。用水平木刮杠刮平，表面再用木抹子搓平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、按底板平面图纸，放出垫层边线和集水坑开挖线，用100100mm的方木沿垫层边线和集水坑上口线放好。其两侧用钢筋棍固定。
3、垫层先平面砼连续进行浇筑，浇筑顺序为沿长边方向由远端向近端浇筑，工人必须能够控制混凝土的下落点，为保证砼浇筑时不产生离析，砼由高处自由倾落，落距必须小于1.5M，同时根据手面工人数量严格控制砼的浇速度，严禁超速浇筑，使砼在收光前初凝。等其能上人时在进行斜面砼浇筑。其浇筑示意图如下：
4、根据设计规定集水坑放坡，弹线、找好规矩。
5、一切杂物清理干净。
6、在浇筑前2小时均匀洒水，使基底表面密实，面层湿润且无积水。
7、人员准备
7.1项目部：土建技术1人 ，验收员1人，测量员2人，质检员1人。
7.2施工队伍：壮工12人，混凝土工30人，测量工1人，木工6人。
四、操作工艺
1、工艺流程：
100mmX100mm方木做出边模板→抄标高控制线→浇水湿润平面→平面浇筑C15普通混凝土厚度为100mm→2米刮杠、木抹子收光→铁抹子压光二遍→保温养护→斜面上下限控制50线→抹斜面混凝土→压光二遍→保温养护。
4、垫层砼采用机械振捣，以保证砼密实。平板式振动器要振动均匀，平板振动器振捣时覆盖上次振动器振捣宽度的三分之一，且按短边北方向拖动振动器由远端向近端进行，严防漏振，振动要到表面不再下沉且泛出均匀的灰浆但无气泡产生为止。
5、砼浇筑用两米刮杠按标高刮平，随打随用木抹子压实，铁抹子原浆压出光面二遍。压光人员按顺序排整齐，每人1.3-1.5m宽度，沿着砼浇筑方向边压边退。浇筑过程中严格控制标高，拉线找平。
技术交底记录
表F.0.2
编号
工程名称
厦门中天海航运服务中心工程
交底日期
施工单位
福建省永泰建筑工程公司
分项工程名称
混凝土
交底提要
混凝土垫层施工技术交底
交底内容：
一、材料要求
垫层混凝土采用强度等级为C15的普通混凝土。有开盘鉴定及各种材料合格证。水灰比不大于0.5，坍落度16-18cm，砼初凝时间为8小时。
二、主要机具
砼斗、砼泵及砼管、6m和2m钢管、十字卡尺、铁锹、铁抹子、木抹子、水平刮杠、水平尺、φ100塑料管等。
三、作业条件：
1、槽底标高及混凝土垫层边线由测量工放好并经过相关专业检验，并报甲方及监理验收。
2、清槽完毕，做好各项隐检记录。
3、施工前准备好施工机具，搭设好施工马道，地泵及泵管在打灰之前接好。
3、压光完毕的垫层且没有达到上人强度以前，严禁在上面走人、推车。
4、侧模在混凝土没有达到强度时，不能拆除或破坏。
5、集水坑上下口均已抹成圆角，若垫层上有人时，应注意不得破坏已成型的圆角。
6、严格控制接入坑内的水源，防止水管漏水，造成泡槽。
7、浇筑过程中出现小雨天气，严格控制砼浇筑速度，且边压边退边盖塑料薄膜，防止砼浇筑速度过快不能及时压光覆盖塑料薄膜而造成雨水浇泡表面。盖塑料薄膜时，不能用力拖动塑料薄膜，防止破坏已压光的砼表面；大雨立即留施工缝，待施工完成砼盖好后，停止施工。
8、由于本工程基础垫层全部采用商品砼，故与搅拌站联系，做好商品砼的试配。浇筑过程中有专人负责与搅拌站联系，控制搅拌站每灌车的输送时间以满足施工要求。
9、施工质量要求必须严格控制，外观要求表面平整光滑，无抹子印、脚印，达到上面直接贴防水的要求。
五、应注意的问题：
1、振捣均匀防止造成蜂窝、麻面。
2、垫层施工时，将集水坑坑底、坑顶、斜坡边角均抹成半径50mm的圆弧角，并压光。
8、考虑施工季节为冬季，垫层砼的养护采用蓄热法养护，垫层砼在浇筑完毕后随即抹平、完成第二次收面拉毛后，覆盖一层塑料薄膜再覆盖一层保温被。
9、用于控制标高的钢筋棍要及时取出。
10、试块需增加同条件养护试块。
11、压光完毕的垫层且没有达到上人强度以前，严禁在上面走人，推车。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
1、现场不能有混凝土遗洒现象，应派专人进行监督。
2、做好边坡防护工作，防止发生坠落及物体掉进基坑砸伤人员事件。
3、建立健全各种安全管理规章制度，对违章作业者要视情节轻重给予处罚。进入施工现场人员必须佩戴安全帽。
4、本工程施工期间严格按着厦门市相关施工管理条例指导施工，必须具备严密的 防扰、防噪、防尘等环保措施。
5、在现场内出土口处，运土通道上垫草袋，以防车轮、机械带土出场。
6、混凝土运输车出场前要用水清洗下料斗，并用拖把擦干，禁止沿路遗撒。车辆夜间禁止鸣笛。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表F.0.2
编号
工程名称
厦门中天海航运服务中心工程
交底日期
施工单位
福建省永泰建筑工程公司
分项工程名称
混凝土
交底提要
混凝土垫层施工技术交底
6、集水坑四壁的混凝土浇筑在垫层混凝土初凝后、终凝前完成，将集水坑上、下口用钢筋棍定位，浇筑斜坡时，先用“二八”灰土填充坡面四壁的凹陷处，然后在坡壁上拍垫层混凝土，拉毛处理，最后在毛面上抹混凝土，找平压光成规定厚度，初凝后浇水养护。集水坑上下口的部位需要抹成圆角，
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表F.0.2
编号
工程名称
厦门中天海航运服务中心工程
交底日期
施工单位
福建省永泰建筑工程公司
分项工程名称
混凝土
交底提要
混凝土垫层施工技术交底
交底内容：
用φ100塑料管压集水坑上下口，使其成圆弧角。
7、砼浇筑初凝后及时养护。同时，由专人（养护人员）负责成品保护，严防损坏砼表面。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表F.0.2
编号
工程名称
厦门中天海航运服务中心工程
交底日期
施工单位
福建省永泰建筑工程公司
分项工程名称
混凝土
交底提要
混凝土垫层施工技术交底
交底内容：
12、浇砼一天后，即可拆除边模，Байду номын сангаас意不得破坏边角。
六、安全环保要求
