智能电网，就是电网的智能化，也被称为“电网 2.0”，它是建立在集成的、高速双向通信网络的基础上，通过先进的传感和测量技术、先进的设备技术、先进的控制方法以及先进的决策支持系统技术的应用，实现电网的可靠、安全、经济、高效、环境友好和使用安全的目标，其主要特征包括自愈、激励和包括用户、抵御攻击、提供满足21世纪用户需求的电能质量、容许各种不同发电形式的接入、启动电力市场以及资产的优化高效运行。
美国电力科学研究院将智能电网定义为：一个由众多自动化的输电和配电系统构成的电力系统，以协调、有效和可靠的方式实现所有的电网运作，具有自愈功能；快速响应电力市场和企业业务需求；具有智能化的通信架构，实现实时、安全和灵活的信息流，为用户提供可靠、经济的电力服务。
[编辑本段]基本简介智能电网概念的发展有3个里程碑：第一个就是2006年，美国IBM公司提出的“智能电网”解决方案。
IBM的智能电网主要是解决电网安全运行、提高可靠性，从其在中国发布的《建设智能电网创新运营管理－中国电力发展的新思路》白皮书可以看出，解决方案主要包括以下几个方面：一是通过传感器连接资产和设备提高数字化程度；二是数据的整合体系和数据的收集体系；三是进行分析的能力，即依据已经掌握的数据进行相关分析，以优化运行和管理。
该方案提供了一个大的框架，通过对电力生产、输送、零售的各个环节的优化管理，为相关企业提高运行效率及可靠性、降低成本描绘了一个蓝图。
是IBM一个市场推广策略。
第二个是奥巴马上任后提出的能源计划，除了以公布的计划，美国还将着重集中对每年要耗费1200亿美元的电路损耗和故障维修的电网系统进行升级换代，建立美国横跨四个时区的统一电网；发展智能电网产业，最大限度发挥美国国家电网的价值和效率，将逐步实现美国太阳能、风能、地热能的统一入网管理；全面推进分布式能源管理，创造世界上最高的能源使用效率。
可以看出美国政府的智能电网有三个目的，一个是由于美国电网设备比较落后，急需进行更新改造，提高电网运营的可靠性；二是通过智能电网建设将美国拉出金融危机的泥潭；三是提高能源利用效率。
第四章 智能输电网技术
第四章智能输电网技术输电网是电能输送的物理通道，是连接发电、配电和用电等环节的纽带。
先进的输电技术是构建智能输电网、满足新能源发展需要、实现资源大范围优化配置的关键技术；智能电网调度技术为电网的安全稳定经济运行提供重要的保障；智能变电站是智能电网中的重要节点，对各级电网起着联结作用。
本章将从先进输电技术、智能变电站、智能电网调度以及输电线路状态监测等方面介绍智能输电网的相关技术。
第一节先进输电技术在未来的15～20年内，我国的电力需求仍将快速增长。
由于我国能源供应和消费呈逆向分布特征，一次能源集中在西部和北部地区，而负荷又集中在中东部和南部地区，因此，需要采用先进的输电技术，建设坚强的网架结构，进行远距离、大容量、低损耗、高效率的电能输送，促进水电、火电、核电和可再生能源基地的大规模集约化开发，实现全国范围内的能源资源优化配置。
本节将主要介绍特高压交／直流输电、柔性输电等先进输电技术，同时展望超导输电等前沿技术。
一、特高压输电技术特高压输电技术包括特高压交流输电技术和特高压直流输电技术。
（一）特高压交流输电技术特高压交流输电是指lOOOkV及以上电压等级的交流输电工程及相关技术。
特高压交流电网突出的优势是：可实现大容量、远距离输电，l回lOOOkV输电线路的输电能力可达同等导线截面的500kV输电线路的4倍以上；可大量节省线路走廊和变电站占地面积，显著降低输电线路的功率损耗；通过特高压交流输电线实现电网互联，可以简化电网结构，提高电力系统运行的安全稳定水平。
2004年以来，我国在特高压交流输电技术领域开展了全面深入的研究工作，掌握了特高压交流输电的核心技术，主要体现在以下方面：(1)在过电压深度控制方面，采用高压并联电抗器、断路器合闸电阻和高性能避雷器联合控制过电压，并利用避雷器短时过负荷能力，将操作过电压限制到1.6～1.7p．µ．、工频过电压限制到1.3～1.4p.µ.、持续时间限制在0.2s以内，兼顾了无功平衡需求，有效降低了对设备绝缘水平的要求。
关于智能输电网技术框架研究
关于智能输电网技术框架的研究【摘要】:近年来随着全球经济的快速发展智能电网作为一项新兴的电力技术已成为世界主流国家电力工业发展的趋势，坚强的智能电网能为国家的经济建设提供更稳定可靠的电力保障。
【关键词】: 智能电网；技术成熟度；控制中图分类号：u665.12 文献标识码：a 文章编号：1特征作为物理架构基础，智能输电网一次侧的状态参量获取、传输、使用数字化，网络控制与信息交互加强，具备自我检测与诊断，具备自适应能力。
随着可再生能源的发展，智能输电网还应该配置风力发电、太阳能发电等分布式电源接口，配备大量新型 facts 装置，实现输电网的灵活潮流控制并提高输电能力。
二次侧方面，智能输电网以信息化、网络化为主要特征。
所有输电网一次侧设备，从输电线路到智能变压器、从智能变电站到智能开关，将通过传感器、光纤、通信设备等二次侧设备映射到一个统一的控制中心。
控制中心具备在线分析、实时最优控制、提供决策支持等功能，并能够有效管理各一次设备，实现输电线路状态检修以及全寿命周期管理，图 1 为智能输电网结构图。
与传统输电网相比，智能输电网具有明显不同的特征，内涵更为丰富，详见表 1。
2 研究框架智能输电网研究是一项综合性、复杂的系统工程，涵盖了多方面的技术，不同技术具有不同粒度，涵盖的实体对象以及所属领域都不尽相同。
提出智能输电网研究框架，根据技术粒度以及所属领域等进行了分层阐述。
由下至上，分为 4 层，技术所处层次越高，越宏观，覆盖面越广。
( 1) 材料层。
主要是指为完成某一功能而涉及到的材料学、制造学、化学等基础科学，是其他所有技术的物理依托及实现基础，如光纤技术、超导材料技术、纳米材料技术、绝缘材料、导磁材料、半导体材料技术等。
( 2) 设备层。
该层涵盖了所有输电设备以及变电设备，如输电设备中的输电线、杆塔、架空线以及变电设备中的变压器、电抗器、电容器、断路器、接地开关、隔离开关、避雷器、电压互感器、电流互感器、母线等一次设备和继电保护、监控和通信等二次设备。
智能电网技术在输配电中的应用与性能优化
智能电网技术在输配电中的应用与性能优化摘要：智能电网技术已经在输配电领域取得了显著的进展，为电力系统的可靠性、效率和可持续性带来了重要的改善。
本文旨在探讨智能电网技术在输配电中的应用以及性能优化方面的关键问题。
首先，我们介绍了智能电网技术的基本原理和关键概念，然后讨论了其在电力系统监控、故障检测和自愈能力方面的应用。
此外，我们还研究了智能电网技术在能源管理和电力负荷优化方面的性能提升。
最后，我们总结了现有研究的主要发现，并指出未来研究的方向，以进一步推动智能电网技术的发展和应用。
关键词：智能电网技术、输配电、性能优化、电力系统、可持续性引言：随着能源需求的不断增长和可持续发展的日益重要，智能电网技术已成为电力领域的焦点。
在输配电中，智能电网技术的应用和性能优化对于提高电力系统的可靠性、效率和可持续性至关重要。
本文旨在深入探讨这一领域的关键问题，介绍智能电网技术的原理和应用，以及性能优化的方法。
通过全面了解这些方面，我们可以更好地把握未来电力系统的发展方向，实现更可持续的能源供应，为社会的可持续发展作出贡献。
一、智能电网技术的基本原理与概念智能电网技术，也被称为智能电力系统，是一种利用先进的通信和信息技术来实现电力系统更智能化、高效化、可靠化的概念。
它构建在传统电力系统的基础上，借助先进的传感器、通信设备和数据分析技术，实现了电力系统的实时监控、控制和优化。
本节将深入探讨智能电网技术的基本原理与概念。
1、智能电网技术的核心概念之一是信息与通信技术的融合。
传感器和测量设备被广泛部署在电力系统各个关键点，以实时监测电力网络的状态和性能。
这些传感器生成的数据通过高速通信网络传输到中央控制系统，使运营商和维护人员能够迅速获得有关电力系统运行状况的信息。
这种实时数据的可用性是智能电网技术的核心，有助于提高电力系统的响应速度和可靠性。
2、智能电网技术依赖于高级的数据分析和决策支持系统。
一旦收集到大量的实时数据，算法和人工智能技术被应用于数据分析，以便更好地理解电力系统的性能和健康状况。
智能电网涉及的关键技术及应用笔记概要

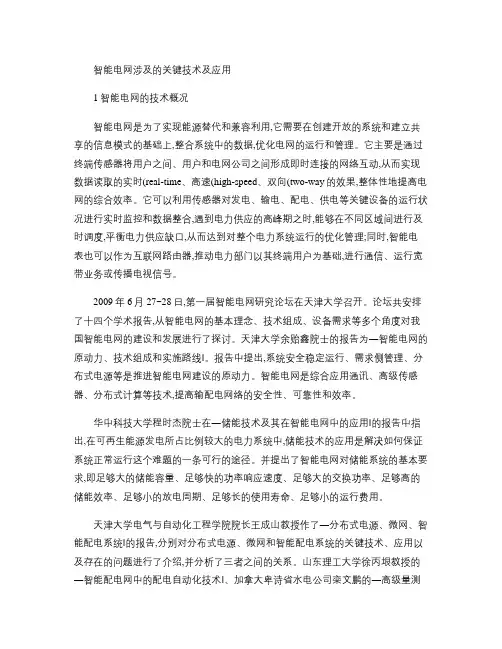

智能电网涉及的关键技术及应用1智能电网的技术概况智能电网是为了实现能源替代和兼容利用,它需要在创建开放的系统和建立共享的信息模式的基础上,整合系统中的数据,优化电网的运行和管理。
