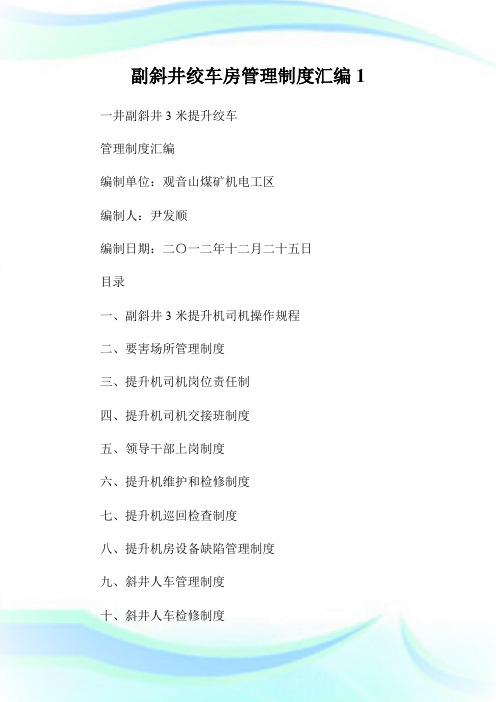

副斜井绞车房管理制度汇编1.doc
副斜井绞车房管理制度汇编1 一井副斜井3米提升绞车管理制度汇编编制单位：观音山煤矿机电工区编制人：尹发顺编制日期：二〇一二年十二月二十五日目录一、副斜井3米提升机司机操作规程二、要害场所管理制度三、提升机司机岗位责任制四、提升机司机交接班制度五、领导干部上岗制度六、提升机维护和检修制度七、提升机巡回检查制度八、提升机房设备缺陷管理制度九、斜井人车管理制度十、斜井人车检修制度十一、斜井人车试验制度十二、斜巷信号、把钩工管理制度十三、绞车巡回检查图十四、制动系统图十五、电气原理图副斜井3米提升机司机操作规程一、一般规定：1、绞车司机必须由经过专门培训，考试合格，取得提升机司机操作证的人担任，并持证上岗。
2、副斜井提升机司机必须配有正副司机，每班不得少于2人，司机不允许连班顶岗。
3、信号规定为“一响停、二响提车、三响放车、四响慢提、五响慢放”。
4、绞车司机必须严格执行“行车不行人，行人不行车，不作业”的规定。
5、绞车司机要严格按操作规程操作，做到五不开：绞车不完好不开；钢丝绳磨损、断丝超限及打结不开；安全设施和信号不全、不明不开；物件超重不开；巷道支护危及运行安全不开。
6、司机应熟悉各种信号，操作时必须严格执行。
二、绞车启动前的检查工作：1、检查操作台上各开关位置正常；2、速度给定手把和可调闸给定手把均在最小位置；3、检查紧急停车按钮、脚踏制动板是否灵活可靠；4、检查操作台上的各指示灯是否正常；5、检查滚筒上的钢丝绳排列情况；6、检查钢丝绳压板和接头是否牢靠；7、检查深度指示器保护系统是否完好；8、检查闸瓦与制动盘的间隙（小于2㎜）；9、检查制动系统的电磁阀、按钮、制动回路上的电液调压装置是否正常；10、检查油箱内油量、油质是否符合要求；11、各种压力表和油温表是否损坏；12、各油管接头、液压元件是否漏油；13、检查高压泵回油管道上的阀门是否打开；14、检查冷却水进水阀门是否打开；15、各部位连接螺栓是否有松动现象，连接件应齐全牢固。
二采区副井绞车房安装改造施工方案
红会一矿二采区副井提升机改造工程施工方案一、概述红会一矿二采区副井提升机型号JK 2×1.5A-20，滚筒直径为2米，宽度为 1.5米，减速器的变比为1:20,配备的电动机功率为280kW，滚筒缠绕的钢丝绳为6股7丝，直径28毫米,长度为1200米。
该提升机电控系统为TKD控制系统，串电阻八级调速，井筒斜长为756米，坡度为25°，采用单钩串车提升，主要承担矿井提人、提矸、提升材料等任务。
二、改造原因1、该机于1982年4月安装，投入运行至今已有28年之久,已达到报废使用年限，属超期服役运行，存在安全隐患。
2、该绞车经有资质机构检测检验，制动闸产生的力矩与实际提升最大静力距的比值小于3，不符合煤矿《安全安全规程》规定的要求。
3、滚筒上缠绕的钢丝绳层现为4层，超过煤矿《安全安全规程》第149条之规定。
4、由于设备老化严重，故障率高，安全性能差，工作不可靠，属国家明令禁止淘汰产品。
为此，集团公司已列入2009年国债更新改造项目计划。
三、改造的内容1、更换提升机滚筒，由原来直径2米更换为直径1.3米，同时更换制动闸由原来角移式更换为平移式，并更换液压站。
2、更换减速器由原来的三级直齿传动改为行星传动装置。
3、更换电动机由原来交流绕线式电动机更换为直流电动机同时更换操作台和深度指示器。
4、更换电动机、由原来八级串电阻调速改造为直流变频调速系统，安装变压器两台安装高开柜五台配电柜三台安装电抗器指示器、快速开关各两台。
5、改造后提升机型号为TK-2.5×1.3/20A型，缠绕钢丝绳型号为6股7丝，直径30mm，长度为1200米。
四、改造前期土建施工准备工作１、根据新绞车滚筒制动闸座安装位置，现在付绞房滚筒基础偏小，不能满足安装要求，为此需在旧基础外缘重新捣制基础，在绞车出绳口底部捣制基础尺寸为3.5米长×0.8米宽×1.75米高，在操作台侧捣制基础两个，尺寸为1.5米长×0.8米宽×1.75米高，混凝土标号均为300号。
煤矿副立井绞车房应急预案
一、预案编制目的为确保煤矿副立井绞车房在发生事故或紧急情况时能够迅速、有效地进行应急处置，最大限度地减少人员伤亡和财产损失，特制定本预案。
二、适用范围本预案适用于煤矿副立井绞车房在运行过程中发生的各类事故和紧急情况，包括但不限于绞车故障、火灾、瓦斯爆炸、电力故障、水灾等。
三、组织机构及职责1. 成立副立井绞车房事故应急救援指挥部（以下简称“指挥部”），负责统一指挥、协调和调度应急救援工作。
2. 指挥部组成人员及职责：- 指挥长：由矿长担任，负责全面指挥应急救援工作。
- 副指挥长：由分管安全生产工作的副矿长担任，协助指挥长开展工作。
- 成员：由安全技术部、生产部、安全监察部、保卫部等部门负责人组成。
3. 应急救援小组及职责：- 技术救援小组：负责现场技术指导和设备抢修。
- 医疗救护小组：负责伤员救治和医疗救护。
- 消防救援小组：负责火灾扑救和人员疏散。
- 通讯联络小组：负责应急信息的收集、传递和发布。
四、应急处置程序1. 发生事故或紧急情况时，现场人员应立即向指挥部报告。
2. 指挥部接到报告后，立即启动应急预案，组织相关人员赶赴现场。
3. 技术救援小组迅速查明事故原因，制定抢修方案，组织抢修工作。
4. 医疗救护小组对伤员进行初步救治，同时联系救护车将伤员送往医院。
5. 消防救援小组对火灾进行扑救，确保人员安全疏散。
6. 通讯联络小组及时向上级汇报事故情况，确保信息畅通。
7. 确认事故得到有效控制后，指挥部组织人员对现场进行清理，恢复生产。
五、应急保障措施1. 人员保障：加强应急救援队伍培训，提高应急处置能力。
2. 物资保障：储备必要的应急救援物资，如消防器材、救护设备、防护用品等。
3. 通讯保障：确保应急通讯畅通，配备备用通讯设备。
4. 交通保障：确保应急救援车辆和人员能够及时到达现场。
六、预案管理与评审改进1. 本预案由安全技术部负责编制、修订和实施。
2. 指挥部每年组织一次预案评审，根据实际情况进行修订。
副井绞车房及绞车
质量管理资料一、开工准备阶段技术文件工程名称:煤矿副井绞车房及绞车安装施工单位：质管安Ｎｏ.1一、开工准备阶段技术文件目录序资料编号资料名称份数/页数备注号1 质管安NO.1-1 单位工程开工报告1/12 质管安NO.1-2 设计交底、图纸会审记录1/13 质管安NO.1-3 施工组织设计或施工措施2/394 质管安NO.1-4 技术（安全）交底资料1/65 质管安NO.1-5 单位工程质量监督注册申报表1/6工程名称: 煤矿副井绞车房及绞车安装单位：质管安Ｎｏ.1-1-1单位工程开工报告单项工程名称工程地点煤矿工业园单位工程名称煤矿副井绞车房及绞车安装单位工程编号计划开工日期实际开工日期施工单位名称工程造价(万元)万元工程简要内容及工量机械：1、JTP1.6矿用提升绞车一台2、NGW122-4G行星齿轮减速机一台3、JR128-8三相异步电动机一台4、Z2-22直流电动机一台5、TSY-1.6D 液压站一台6、TK126盘型制动器两台7、K07210锁紧器两台9、2JTP16.2深度指示器一台10、2JTP16.3A深度指示器传动装置电气：1、ZTKA-2操作台一台2、ZTKA-2低压电源屏一台3、ZTKA-2主控柜一台4、ZTKA-2转子屏一台5、ZK15电阻器十八组6微机控制系统一套7、电缆敷设8、接地系统安装1套。
施工单位：（公章）年月日监理单位：（公章）年月日建设单位：（公章）年月日本表参照《煤炭建设工程质量技术资料管理规定与评级办法》编制，如有调整可增加栏质管安Ｎｏ.1-2质量管理资料一、开工准备阶段技术文件2、设计交底、图纸会审记录工程名称: 煤矿副井绞车房及绞车安装施工单位：质管安Ｎｏ.1-2-1 设计交底、图纸会审记录2009年12月1日单位工程名称煤矿副井绞车房及绞车安装主持单位负责人参加单位及人员建设单位：人员：设计单位：人员：监理单位：人员：施工单位：人员：图纸名称存在问题及意见解决意见副井提升机房电气设备安装（S1200-229/656-1）1、电力电缆ZR-YJV 3X120需要290米，需增加？以实际发生为准2、基础未设穿线管预埋件增加副井提升机房机械设备安装（S1200-201/656-1）无设计单位：（签章）年月日建设单位：（签章）年月日监理单位：（签章）年月日施工单位：（签章）年月日质管安Ｎｏ.1-3 质量管理资料一、开工准备阶段技术文件3、施工组织设计或施工措施工程名称:煤矿副井绞车房及绞车安装施工单位：质管安Ｎｏ.1-4 质量管理资料一、开工准备阶段技术文件4、技术（安全）交底记录工程名称: 煤矿副井绞车房及绞车安装施工单位：质管安Ｎｏ.1-4-1 技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装分部工程名称机械安装分项工程名称垫铁、基础螺栓及二次灌浆交底内容垫铁布置及基础螺栓安装。
副斜井绞车选型和能力计算
副斜井绞车选型和能力计算概况：副斜井提升设备担负矿井矸石提升，运送材料、设备,升降最大件等辅助提升任务。
1、副斜井井口标高+1084.00m，落底标高+940m （二水平+890 m），倾角23 °，斜长368.5m （二水平497 m），井筒上下采用采用平车场，单钩串车提升，提升矸石时每次提升5辆一吨固定车箱式矿车，轨距600mm，每辆矿车自重610 kg，载荷1700kg ；装备JK-3.5/31.5E型单绳缠绕式单滚筒提升机一部，配套1台YBKK560-10型交流变频电动机，电动机710 kW，595r/min,10000V ；钢丝绳直径42mm。
采用TD型游动天轮，绳槽底圆直径3 m。
最大提升速度3.46m/s。
2、副斜井井口车场采用平车场布置，在井口房内配备有操车设备。
在井口房内，通过一副对称道岔将井筒内的一条线路变为上行、下行两条线路，上行线路上设置一台逆止器，下行线路上设置一台液压马达销齿推车机和2台液动阻车器。
为防止在断绳或矿车跑车时造成事故，在斜井井口设阻车器、逆止器、在变坡点下方略大于1列车长度的地点设置能够防止未连挂的车辆继续往下跑车的挡车栏，井筒中每隔约80m设置1台ZDC30-2.2型防跑车装置，共4套。
副斜井井口房面积为30m（长）X9 m （宽）x6.5m （高）。
3、支护（1）副斜井轨道巷断面：斜巷段净宽4.5m，净高3.45m。
（2）永久支护副斜井轨道巷采用采用混凝土砌碹支护，砌碹厚度400mm ,基岩段采用锚喷支护，喷厚100mm 。
表土段掘进断面积20.04m 2,基 岩段掘进断面积16.61m 2。
一、已知条件：提升绞车参数： 产品型号：JK-3.5*1.5E 最大静张力：170KN钢丝绳最大直径：42mm 二、提升机校验1、设计依据 副斜井井口标高 + 1084.00m 副斜井井底标高 + 890.00m 副斜井井筒垂高 194m 副斜井井筒倾角 23 ° 副斜井井筒斜长497m车场型式：地面、井底二水平为平车场工作制度：年工作日330天，地面三八工作制，井下四六工作 制。
副立井绞车房及井口检修措施
“十一”副立井绞车房及井口检修措施机电矿长：安全副总机电副总生产部：安监部机电部：大型一队：编制：时间一、施工地点：副立井绞车房二、施工时间：月日时——日时三、施工项目：1、蛇形联轴器、齿轮联轴器清洗、检查；2、液压站清洗、检查、滤油；3、检查主电机滑动轴承，清洗、滤油；4、检查提升机主轴轴瓦；5、清扫主电机和操作台；6、检查、紧固切换柜、变频柜、PLC电控柜接线；7、天轮检查、清洗；8、清洗检查防坠器，并做不脱钩试验；9、更换井筒防撞、防墩装置；四、施工组织：施工负责人：安全负责人：技术负责人：参加人员数：35人五、安全技术措施：1、施工前所有检修人员要认真学习施工措施内容、步骤、质量标准、及注意事项，所有参检人员必须取得本工种的操作证书和安全资格证书。
2、施工前检修人员要把施工现场周围的障碍物、易燃、易爆物等全部清理干净，所有工具及油脂要准备齐全，专用工具要排专人管理，开工前要向矿调度室汇报。
3、施工期间检修人员不得饮酒、打闹，施工中不得擅离职守，必须服从施工负责人的统一指挥，禁止多头指挥。
4、所有参检人员必须熟悉设备的检修工艺和质量标准及安全注意事项。
参检人员检修期间必须相互配合，协同工作，保证检修工作的顺利进行。
5、液压站清洗各阀件时必须用绸布或尼龙布擦洗，清洗油箱时可用和好的面团粘干净。
加油时必须注意油脂是否合格，加油口必须通过过滤精度为100的滤油网过滤，油量必须符合液压站使用说明书要求。
6、检修时将所需要的零配件、材料、工具等准备好，施工现场要派专人看管以免丢失，拆下的零配件要由专人看管。
零配件要轻拿轻放，以免损坏或发生碰手碰脚事故。
7、起吊重物时，应检查悬吊梁的强度和稳定性以及起重链、钢丝绳、起吊环是否完好。
拉小链时应双手均匀用力，不得过猛过快，起吊的重物不得长时悬空，必须放置在稳定的物体上。
8、在任何情况下，严禁用人体重量平衡被吊重物或站在重物下起吊，只能在重物侧面作业。
严禁用手直接校正已被重物张紧的绳索、吊具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质量管理资料
一、开工准备阶段技术文件
工程名称:煤矿副井绞车房及绞车安装
施工单位：
质管安Ｎｏ.1
一、开工准备阶段技术文件目录
序
资料编号资料名称份数/页数备注
号
1 质管安NO.1-1 单位工程开工报告1/1
2 质管安NO.1-2 设计交底、图纸会审记录1/1
3 质管安NO.1-3 施工组织设计或施工措施2/39
4 质管安NO.1-4 技术（安全）交底资料1/6
5 质管安NO.1-5 单位工程质量监督注册申报表1/6
工程名称: 煤矿副井绞车房及绞车安装
单位：
质管安Ｎｏ.1-1-1单位工程开工报告
单项工程名称工程地点煤矿工业园
单位工程名称
煤矿副井绞车
房及绞车安装单位工程编号
计划开工日期实际开工日期
施工单位名称
工程造价
(万元)
万元
工程简要内容及工量机械：1、JTP1.6矿用提升绞车一台2、NGW122-4G行星齿轮减速机一台3、JR128-8三相异步电动机一台4、Z2-22直流电动机一台5、TSY-1.6D 液压站一台6、TK126盘型制动器两台7、K07210锁紧器两台9、2JTP16.2深度指示器一台10、2JTP16.3A深度指示器传动装置
电气：1、ZTKA-2操作台一台2、ZTKA-2低压电源屏一台3、ZTKA-2主控柜一台4、ZTKA-2转子屏一台5、ZK15电阻器十八组6微机控制系统一套7、电缆敷设8、接地系统安装1套。
施工单位：（公章）
年月日监理单位：
（公章）
年月日
建设单位：
（公章）
年月日
本表参照《煤炭建设工程质量技术资料管理规定与评级办法》编制，如有调整可增加栏
质管安Ｎｏ.1-2
质量管理资料
一、开工准备阶段技术文件
2、设计交底、图纸会审记录
工程名称: 煤矿副井绞车房及绞车安装
施工单位：
质管安Ｎｏ.1-2-1 设计交底、图纸会审记录
2009年12月1日
单位工程名称煤矿副井绞车房及绞车
安装
主持单位负责人
参加单位及人员
建设单位：
人员：设计单位：
人员：监理单位：
人员：施工单位：
人员：
图纸名称存在问题及意见解决意见
副井提升机房电气设备安装（S1200-229/656-1）1、电力电缆ZR-YJV 3X120需要290米，需
增加？
以实际发
生为准
2、基础未设穿线管预埋件增加
副井提升机房机械设备
安装（S1200-201/656-1）
无
设计单位：（签章）
年月日建设单位：
（签章）
年月日
监理单位：
（签章）
年月日
施工单位：
（签章）
年月日
质管安Ｎｏ.1-3 质量管理资料
一、开工准备阶段技术文件
3、施工组织设计或施工措施
工程名称:煤矿副井绞车房及绞车安装
施工单位：
质管安Ｎｏ.1-4 质量管理资料
一、开工准备阶段技术文件
4、技术（安全）交底记录
工程名称: 煤矿副井绞车房及绞车安装
施工单位：
质管安Ｎｏ.1-4-1 技术（安全）交底记录
单位工程名称煤矿副井绞车房及绞车安装
分部工程名称机械安装
分项工程名称垫铁、基础螺栓及二次灌浆
交底内容垫铁布置及基础螺栓安装。
1、垫铁与基础接触面大于60﹪，垫铁层数为３层，严禁
超过四层。
2、垫铁间断续焊，焊缝大于20mm，间距小于40mm,斜垫铁
材质为Q235，平垫铁材质为铸铁。
3、垫铁和基础接触面大于60﹪。
4、垫铁表面粗糙度达到。
5、用0.2kg手锤敲击检查无松动现象。
6、基础螺栓露出螺母长度一致，均为二至四个螺距。
螺栓垂直于预留孔，不碰孔壁，油脂清洗干净，和连接件接触紧密。
交底人：
年月日接受人：
年月日
质管安Ｎｏ.1-4-2
技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装
分部工程名称机械安装
分项工程名称主轴装置安装
交底内容主轴装置安装
6.3
主轴轴心线在水平面内的位置偏差严禁超过5mm，标高允许偏差±50ｍｍ，
主导轮中心线的位置允许偏差为5ｍｍ，主轴轴心线与垂直与主轴的提升中心线在水平面内不超过0.5／1000。
主轴要清洗干净。
制动盘的盘面跳动严禁大于0.5ｍｍ．
交底人：
年月日接受人：
年月日
质管安Ｎｏ.1-4-3
技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装
分部工程名称机械安装
分项工程名称盘式制动器安装
交底内容盘式制动器安装
传动装置的杠杆中心线与制动拉杆中心线的重合度不应超过0.5mm；同一制动轮两闸瓦中心平面的重合度严禁超过2mm；各闸瓦中心平面的重合度严禁超过2mm；闸瓦必须固定牢固，制动梁与挡绳板不应相碰，其间隙不得小于5mm。
闸座各销轴轴心线与主轴轴心线水平面NN间的垂直距离的偏差不应超过±1mm；闸座各销轴轴心线与主轴轴心线铅垂面MM间的水平距离的偏差不应超过±1mm
交底人：
年月日接受人：
年月日
质管安Ｎｏ.1-4-4
技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装
分部工程名称机械安装
分项工程名称传动系统安装
交底内容传动系统安装
减速器输出轴的水平度严禁超过0.15/1000，其余各轴以齿轮啮合为准
交底人：
年月日接受人：
年月日
质管安Ｎｏ.1-4-5
技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装
分部工程名称电气安装
分项工程名称变压器安装
交底内容变压器安装。
认真检查变压器的各个部件，有无损伤，变压器的连接螺栓要紧固可靠，绝缘螺栓五损伤现象，帮扎完好，各绕组排列整齐、绝缘良好。
交底人：
年月日接受人：
年月日
质管安Ｎｏ.1-4-6
技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装
分部工程名称电气安装
分项工程名称高低开关柜安装
交底内容高低压开关柜安装。
基础槽钢安装保证其水平度不超过1/1000，与预埋件焊接牢靠斌做防腐处理，
盘间隙不超过2mm 。
成排柜侧面、顶部不超过5mm.。
柜体垂直度不超过1.5/1000
柜内仪表和声光信号准确可靠，二次接线整齐美观符合要求，绝缘良好。
交底人：
年月日接受人：
年月日
质管安Ｎｏ.1-4-7
技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装
分部工程名称电气安装
分项工程名称电缆敷设
交底内容电缆敷设
电缆桥架安装水平度不超过10mm，电缆埋地过墙穿越楼板要穿管保护。
电缆敷设高低压要分开敷设，位置正确，号牌齐全清晰，排列整齐、美观，
去交错现象。
弯曲半径要符合要求。
交底人：
年月日接受人：
年月日
质管安Ｎｏ.1-4-8
技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装
分部工程名称接地装置安装
分项工程名称接地装置安装
交底内容接地扁铁安装。
按图纸要求，高低压，控制接地线要分别敷设。
搭接不小与其宽度的3倍。
焊接不少于三个面，并做防腐处理。
接地体为2500mm
垂直安装,在地坪下接地体顶部埋深不小于0.7m。
阻值不大于规定值。
交底人：
年月日接受人：
年月日
质管安Ｎｏ.1-4-9
技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装
分部工程名称电气安装
分项工程名称控制、保护、信号平台安装
交底内容磁铁、限位开关安装。
磁铁位置正确。
限位开关位置准确。
信号电缆走向整齐美观，号牌齐全清晰。
用行车把电机底座吊装就位，穿上地脚螺栓，进行初步找平；
2、找正后，进行地脚螺栓孔的二次灌浆，等混凝土凝固后精找底座，预紧地脚螺栓。
3、用同样的方法把电机吊装就位到其底盘上，穿上地脚螺栓，通过调整垫铁，紧固螺栓的方法，二次精找电机。
交底人：
年月日接受人：
年月日
质管安Ｎｏ.1-4-10
技术（安全）交底记录单位工程名称煤矿副井绞车房及绞车安装
分部工程名称电气安装
分项工程名称电机安装
交底内容电机安装。
1、用吊车把电机底座吊装就位，穿上地脚螺栓，进行初步找平；
2、找正后，进行地脚螺栓孔的二次灌浆，等混凝土凝固后精找底座，预紧地脚螺栓。
3、用同样的方法把电机吊装就位到其底盘上，穿上地脚螺栓，通过调整垫铁，紧固螺栓的方法，二次精找电机。
交底人：
年月日接受人：
年月日
质管安Ｎｏ.2-1。
