机械排烟系统
机械防排烟系统的组成
机械防排烟系统的组成哎，今天咱们来聊聊机械防排烟系统，别一听这个名就打哈欠，实际上它可是个相当重要的东西哦。
咱们生活中常见的高楼大厦里，火灾发生时，烟雾四散而来，这时候就得靠它来发挥作用了。
说到这里，大家可能心里会想，这机械防排烟系统到底是什么东西呢？它就是一套专门用来控制烟雾和有毒气体的设备，能在关键时刻帮我们逃出生天，真是个保护神！咱得知道这个系统主要由哪些部分组成。
它里面有风机，这可是它的心脏。
风机一旦启动，就像一台永不停歇的马达，帮忙把烟雾从建筑物里赶出去，保持空气清新。
这风机的作用可大了，像是一位无畏的骑士，在浓烟中开路，让我们能够安全撤离。
想象一下，浓浓的烟雾弥漫，你又看不清前方，正当你感到慌张的时候，这风机如同及时雨，把你带向光明的方向，心里是不是顿时觉得暖暖的？然后就是排烟管道。
这些管道就像是大楼里的“血管”，把烟雾从一个地方运输到另一个地方。
它们的设计可讲究了，得能承受高温，烟雾在里面流动得又快又顺畅。
就像马路上的交通，排烟管道得是通畅无阻的，不然烟雾堆积在里面，嘿，那可就麻烦大了。
想象一下，假如这些管道堵了，烟雾聚集在一起，结果就像一场烟雾弥漫的派对，大家都出不去，想想就让人心慌。
除了风机和管道，还有一些其他的设备，比如排烟口。
这玩意儿就像是建筑物的“门”，专门用来把烟雾排出去。
它们的位置设计得可有讲究了，通常在楼道、楼梯间这些关键地方，这样烟雾就能通过这些“门”顺利逃离。
如果把排烟口想象成消防员，那它们就是在关键时刻勇敢出击，打开“门”让烟雾有个出口。
没错，正是因为有了它们，才让我们在危险时刻看见了一丝曙光。
再来说说控制系统。
这个东西就像是大脑，负责监测和调控整个机械防排烟系统。
它可以根据楼道里的烟雾浓度自动调整风机的转速，真的是聪明得不要不要的。
这样一来，咱们就不用担心操作的问题，一切都交给它来处理。
感觉像是有个高科技助手在身边，随时待命，真是让人倍感安心。
还有一点不得不提的是维护和保养。
防排烟系统工作原理
防排烟系统工作原理
防排烟系统通过以下三个主要原理来工作：机械排烟、自然排烟和压力差排烟。
下面将分别介绍它们的工作原理。
1. 机械排烟：
机械排烟是指通过使用机械设备，如电风扇或抽风机，来强制移除室内的烟雾和有毒气体。
这种系统通常通过将烟雾和有毒气体从室内排出到室外来实现。
机械排烟系统在火灾发生时能够快速有效地排出大量的烟雾，增加逃生通道的可见性，减少吸入有毒烟雾的风险。
2. 自然排烟：
自然排烟是利用自然气流的原理来移除烟雾和有毒气体。
通常，在建筑物的顶部或侧墙上设置排烟口，通过自然对流的作用，将烟雾和有毒气体排出室外。
自然排烟系统依赖于温度和风力的差异来产生气流，从而实现烟雾的排出。
然而，自然排烟系统的效果受到室内外温差和风力的制约，因此在设计和安装时需要合理考虑环境条件。
3. 压力差排烟：
压力差排烟是指通过控制建筑物内外的气压差来实现排烟的过程。
在火灾发生时，通过增加烟雾产生区域和非烟雾区域之间的气压差，使烟雾沿着压力梯度流动，从而通过排烟口将烟雾排出室外。
压力差排烟系统通常配备有特殊的风机和控制装置，用于维持建筑物内部的气压差，以实现有效的排烟效果。
综上所述，防排烟系统可以通过机械排烟、自然排烟和压力差
排烟这三种工作原理中的一种或多种来实现对室内烟雾和有毒气体的排除。
它们都起到了保护人员生命安全的重要作用。
机械排烟系统的组成和工作原理
一、机械排烟系统的组成1.1 排烟风机1.2 排烟管道1.3 排烟口1.4 控制系统二、机械排烟系统的工作原理2.1 排烟风机的作用2.2 排烟管道的作用2.3 排烟口的作用2.4 控制系统的作用三、机械排烟系统的安装和维护3.1 安装注意事项3.2 维护保养方法介绍：机械排烟系统是建筑物中用于排除烟气和有害气体的重要设备，它的正常工作对于保障人员生命安全和建筑物的完好至关重要。
本文将详细介绍机械排烟系统的组成、工作原理以及安装和维护方法。
一、机械排烟系统的组成1.1 排烟风机排烟风机是机械排烟系统的核心设备，它负责将建筑物内的烟气和有害气体通过排烟管道排放至室外。
排烟风机的选型应根据建筑物的结构和面积来确定，以保证其排烟效果和排烟速度。
1.2 排烟管道排烟管道是连接排烟风机和排烟口的管道系统，其设计要求通畅且不易积灰，以确保烟气的顺利排放。
排烟管道的材质一般采用不锈钢或耐高温材料，以防止烟气对管道的腐蚀。
1.3 排烟口排烟口是烟气排放到室外的出口，其位置要远离人员密集区和通风口，以免烟气对人员造成危害。
排烟口的设计要求合理，通风效果良好。
1.4 控制系统控制系统是机械排烟系统的智能化管理设备，它可以根据建筑物内部的烟气浓度和温度自动调节排烟风机的运行状态，以达到最佳的排烟效果。
控制系统还可以接入建筑物的火灾报警系统，实现智能联动控制。
二、机械排烟系统的工作原理2.1 排烟风机的作用当建筑物内部发生火灾或产生大量有害气体时，排烟风机会立即启动，将室内的烟气和有害气体抽出，并通过排烟管道排放至室外，以保障人员的生命安全。
2.2 排烟管道的作用排烟管道起着连接排烟风机和排烟口的作用，它要求通畅且不易积灰，以确保烟气的顺利排放到室外。
2.3 排烟口的作用排烟口是烟气排放到室外的出口，其位置要远离人员密集区和通风口，以免烟气对人员造成危害。
2.4 控制系统的作用控制系统是机械排烟系统的智能化管理设备，它可以根据建筑物内部的烟气浓度和温度自动调节排烟风机的运行状态，以达到最佳的排烟效果。

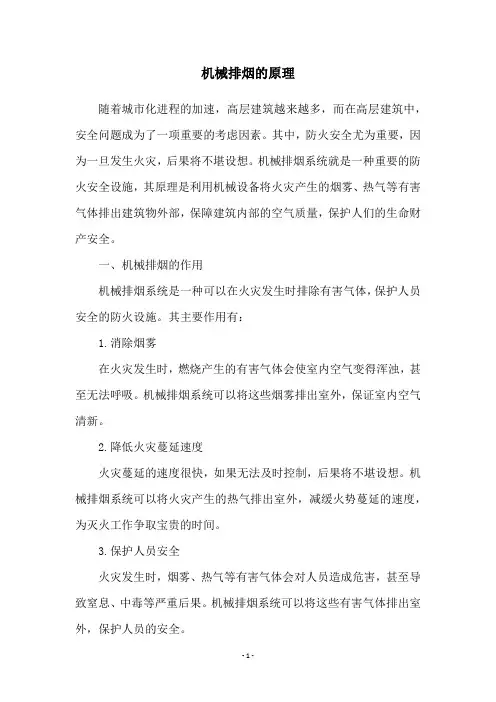

机械排烟的原理
机械排烟的原理随着城市化进程的加速，高层建筑越来越多，而在高层建筑中，安全问题成为了一项重要的考虑因素。
其中，防火安全尤为重要，因为一旦发生火灾，后果将不堪设想。
机械排烟系统就是一种重要的防火安全设施，其原理是利用机械设备将火灾产生的烟雾、热气等有害气体排出建筑物外部，保障建筑内部的空气质量，保护人们的生命财产安全。
一、机械排烟的作用机械排烟系统是一种可以在火灾发生时排除有害气体，保护人员安全的防火设施。
其主要作用有：1.消除烟雾在火灾发生时，燃烧产生的有害气体会使室内空气变得浑浊，甚至无法呼吸。
机械排烟系统可以将这些烟雾排出室外，保证室内空气清新。
2.降低火灾蔓延速度火灾蔓延的速度很快，如果无法及时控制，后果将不堪设想。
机械排烟系统可以将火灾产生的热气排出室外，减缓火势蔓延的速度，为灭火工作争取宝贵的时间。
3.保护人员安全火灾发生时，烟雾、热气等有害气体会对人员造成危害，甚至导致窒息、中毒等严重后果。
机械排烟系统可以将这些有害气体排出室外，保护人员的安全。
二、机械排烟的原理机械排烟系统是一种通过机械设备将烟雾、热气等有害气体排出建筑物外部的防火安全设施。
其主要原理是利用机械设备将有害气体从室内排出，保证室内空气清新，防止火灾蔓延。
机械排烟系统主要由以下几个部分组成：1. 排烟风机排烟风机是机械排烟系统的核心部件。
其作用是将室内产生的烟雾、热气等有害气体排出室外。
排烟风机根据不同的使用场景和排烟量的大小，可以选择不同的类型和规格。
2. 排烟管道排烟管道是将有害气体从室内排出的通道。
其材质一般选择不易燃烧的金属材料，如不锈钢、铝合金等。
排烟管道的设计应符合国家标准，且需要经过专业的安装和调试。
3. 排烟口排烟口是有害气体从室内排出的出口。
其位置一般选择在屋顶或墙壁上，以充分排除有害气体。
排烟口的设计应符合国家标准，且需要经过专业的安装和调试。
4. 控制系统控制系统是机械排烟系统的另一个核心部件。
其作用是控制排烟风机的启停、调速等操作。
什么是机械排烟系统？
什么是机械排烟系统？在不具备自然排烟条件时，机械排烟系统能将火灾中建筑房间、走道中的烟气和热量排出建筑，为人员安全疏散和灭火救援行动创造有利条件。
一、机械排烟系统的组成机械排烟系统是由挡烟壁（活动式或固定式挡烟垂壁，或挡烟隔墙、挡烟梁）、排烟口（或带有排烟阀的排烟口）、排烟防火阀、排烟道、排烟风机和排烟出口组成。
二、机械排烟系统的工作原理当建筑物内发生火灾时，采用机械排烟系统，将房间、走道等空间的烟气排至建筑物外。
通常是由火场人员手动控制或由感烟探测将火灾信号传递给防排烟控制器，开启活动的挡烟垂壁将烟气控制在发生火灾的防烟分区内，并打开排烟口以及和排烟口联动的排烟防火阀，同时关闭空调系统和送风管道内的防火调节阀防止烟气从空调、通风系统蔓延到其他非着火房间，最后由设置在屋顶的排烟机将烟气通过排烟管道排至室外。
如图3-10-8所示。
图3-10-8机械排烟方式（a）局部机械排烟方式（b）集中机械排烟方式目前常见的有机械排烟与自然补风组合、机械排烟与机械补风组合、机械排烟与排风合用、机械排烟与通风空调系统合用等形式，如图3-10-9，图3-10-10所示。
一般要求如下：1.排烟系统与通风、空气调节系统宜分开设置。
当合用时，应符合下列条件：系统的风口、风道、风机等应满足排烟系统的要求；当火灾被确认后，应能开启排烟区域的排烟口和排烟风机，并在15s内自动关闭与排烟无关的通风、空调系统。
图3-10-9机械排烟和排风合用系统示意图1－排风机；2－排烟防火阀及止回阀；3－排烟风机；4－止回阀或电动风阀；5、7－排烟口；6、8－排风口图3-10-10利用通风空调系统的机械送风与机械排烟组合式排烟系统2.走道的机械排烟系统宜竖向设置；房间的机械排烟系统宜按防烟分区设置。
3.排烟风机的全压应按排烟系统最不利环管道进行计算，其排烟量应增加漏风系数。
4.人防工程机械排烟系统宜单独设置或与工程排风系统合并设置。
当合并设置时，必须采取在火灾发生时能将排风系统自动转换为排烟系统的措施。
机械排风(防烟)系统
机械排风(防烟)系统
⏹排烟系统的设置条件：
建筑高度超过32米，
内走廊超过20米。
并设有自然采光、自然通风设施
面积超过100平方米
通风和空调系统应设置排烟系统
⏹防烟系统的安装位置：
担负一个防烟分区净空高度大于6米的房间，每平方米不小于60立方米
担负一个防烟分区净空高度大于6米的房间，每平方米不小于120立方米
排烟口安装在屋面及顶棚位置;排烟量不小于60立方米、秒
防烟口设置水平距离不超过30米防烟阀关闭温度2800C
走廊的防排烟系统竖向设置，室内的按防火分区设置
机械防排烟系统可以与通风空调系统合用但必须采用可靠的防火措施
防火风管为建筑中的安全救生系统:主要应用于火灾时的排烟和正压送风的救生保障系统,一般可分为1h、2h、4h 等的不同要求级别
通风与空气调节
通风系统应设置，横向按防火分区设置，竖向每五层设置(不超过5层)，
通风空调系统穿越下列情况时安装防火阀700C(穿越防火分区墙、楼板变形缝等)。
排烟系统的控制要求（新规范）
排烟系统的控制要求（新规范）
5.2.1 机械排烟系统应与火灾自动报警系统联动，其联动控制应符合现行国家标准《火灾自动报警系统设计规范》GB 50116的有关规定。
5.2.2 排烟风机、补风机的控制方式应符合下列规定：
1 现场手动启动；
2 火灾自动报警系统自动启动；
3 消防控制室手动启动；
4 系统中任一排烟阀或排烟口开启时，排烟风机、补风机自动启动；
5 排烟防火阀在280℃时应自行关闭，并应连锁关闭排烟风机和补风机。
5.2.3 机械排烟系统中的常闭排烟阀或排烟口应具有火灾自动报警系统自动开启、消防控制室手动开启和现场手动开启功能，其开启信号应与排烟风机联动。
当火灾确认后，火灾自动报警系统应在15s内联动开启相应防烟分区的全部排烟阀、排烟口、排烟风机和补风设施，并应在30s内自动关闭与排烟无关的通风、空调系统。
5.2.4 当火灾确认后，担负两个及以上防烟分区的排烟系统，应仅打开着火防烟分区的排烟阀或排烟口，其他防烟分区的排烟阀或排烟口应呈关闭状态。
5.2.5 活动挡烟垂壁应具有火灾自动报警系统自动启动和现场手动启动功能，当火灾确认后，火灾自动报警系统应在15s内联动相应防烟分区的全部活动挡烟垂壁， 60s以内挡烟垂壁应开启到位。
5.2.6 自动排烟窗可采用与火灾自动报警系统联动和温度释放装置联动的控制方式。
当采用与火灾自动报警系统自动启动时，自动排烟窗应在60s内或小于烟气充满储烟仓时间内开启完毕。
带有温控功能自动排烟窗，其温控释放温度应大于环境温度30℃且小于100℃。
5.2.7 消防控制设备应显示排烟系统的排烟风机、补风机、阀门等设施启闭状态。
机械防排烟通风系统安装方案
机械防排烟通风系统安装方案一.施工工艺流程施工准备一风管及部件预制一风管及部件安装一风机设备安装一单机试运转一联动调试f 验收。
二、施工准备2.1材料及主要机具：2.1.1所用的无机原料、玻纤布及填充料等应符合设计要求。
原料中填充料及含量应有法定检测部门的证明技术文件。
2.1.2玻璃钢中玻纤布的含量与规格应符合设计要求，玻纤布应干燥、清洁,不得含蜡。
2.1.3主要机具有：各类胎具，料桶，刷子，不锈钢板尺，角尺，量角器，钻孔机。
2.1.4所制成品的主要技术参数应符合国家有关试验规定。
2.2作业条件：2.1.11集中加工应具有宽敞、明亮、洁净、通风、地面平整、不潮湿的厂房。
2.1.2有一定的成品存放地并有防雨、雪、风且结构牢固的设施。
2.1.3作业点要有相应的加工用模具、设施电源、消防器材等。
2.1.4成品制作应有批准的图纸，经审查的大样图、系统图，并有负责人的书面技术、质量、安全交底。
三、主要分项工程施工方案及技术要求3.管的制作4. 1.l镀锌钢板及各类含有复合保护层的钢板，应采用咬口连接或钾接，不得采用影响其保护层防腐性能的焊接连接方法。
5. 1.2风管的密封，应以板材连接的密封为主，可采用密封胶嵌缝和其他方法密封。
密封胶性能应符合使用环境的要求，密封面宜设在风管的正压侧。
6. 1.3金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。
当设计无规定时，钢板或镀锌钢板的厚度不得下表的规定。
2排烟系统风管钢板厚度可按高压系统。
3特殊除尘系统风管钢板厚度应符合设计要求。
4不适用于地下人防与防火隔墙的预埋管。
3.L4非金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。
当设计无规定时，有机玻璃钢风管、无机玻璃钢风管板材的厚度应符合下表的规定，相应的玻璃布层数不应少于规定，其表面不得出现返卤或严重泛霜。
用于高压风管系统的非金属风管厚度应按设计规定。
3.1.5防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械排烟系统The document was prepared on January 2, 2021第一章机械排烟系统在不具备自然排烟条件时,机械排烟系统能将火灾中建筑房间、走道中的烟气和热量排出建筑,为人员安全疏散和灭火救援行动创造有利条件.一、机械排烟系统的组成机械排烟系统是由挡烟壁活动式或固定式挡烟垂壁,或挡烟隔墙、挡烟梁、排烟口或带有排烟阀的排烟口、排烟防火阀、排烟道、排烟风机和排烟出口组成.二、机械排烟系统的工作原理当建筑物内发生火灾时,采用机械排烟系统,将房间、走道等空间的烟气排至建筑物外.当采用机械排烟系统时,通常是由火场人员手动控制或由感烟探测器将火灾信号传递给防排烟控制器,开启活动的挡烟垂壁将烟气控制在发生火灾的防烟分区内,并打开排烟口以及和排烟口联动的排烟防火阀,同时关闭空调系统和送风管道内的防火调节阀,防止烟气从空调和通风系统蔓延到其他非着火房间,最后由设置在屋顶的排烟机将烟气通过排烟管道排至室外.如图3-10-8所示.目前常见的有机械排烟与自然补风组合、机械排烟与机械补风组合、机械排烟与排风合用、机械排烟与通风空调系统合用等形式,如图3-10-9和图3-10-10所示.一般要求是：1排烟系统与通风、空气调节系统宜分开设置.当合用时,应符合下列条件：系统的风口、风道、风机等应满足排烟系统的要求；当火灾被确认后,应能开启排烟区域的排烟口和排烟风机,并在15s内自动关闭与排烟无关的通风、空调系统.2走道的机械排烟系统宜竖向设置；房间的机械排烟系统宜按防烟分区设置.3排烟风机的全压应按排烟系统最不利环管道进行计算,其排烟量应增加漏风系数. 4人防工程机械排烟系统宜单独设置或与工程排风系统合并设置.当合并设置时,必须采取在火灾发生时能将排风系统自动转换为排烟系统的措施.5车库机械排烟系统可与人防、卫生等排气、通风系统合用.三、机械排烟系统的选择1建筑内应设排烟设施,但不具备自然排烟条件的房间、走道及中庭等,均应采用机械排烟方式.高层建筑主要受自然条件如室外风速、风压、风向等的影响会较大,一般采用机械排烟方式较多.2人防工程以下列位置应设置机械排烟设施：①建筑面积大于50㎡,且经常有人停留或可燃物较多的房间和大厅.②丙、丁类生产车间.③总长度大于20m的疏散走道；④电影放映间和舞台等.3除敞开式汽车库、建筑面积小于1000㎡的地下一层汽车库和修车库外,汽车库和修车库应设置排烟系统可选机械排烟系统.4机械排烟系统横向应按每个防火分区独立设置.5建筑高度超过50m的公共建筑和建筑高度超过100m的住宅排烟系统应竖向分段独立设置,且每段的高度,公共建筑不宜超过50m,住宅不宜超过100m.需要注意的是,在同一个防烟分区内不应同时采用自然排烟方式和机械排烟方式,因为这两种方式相互之间对气流会造成干扰,影响排烟效果.尤其是在排烟时,自然排烟口还可能会在机械排烟系统动作后变成进风口,使其失去排烟作用.四、机械排烟系统的主要设计参数一最小清晰高度的计算走道的最小清晰高度不应小于其净高的1/2,其他区域最小清晰高度应按以下公式计算：火灾时的最小清晰高度是为了保证室内人员安全疏散和方便消防人员的扑救而提出的最低要求,也是排烟系统设计时必须达到的最低要求.对于单个楼层空间的清晰高度,可以参照图3-10-1a所示,式3-10-9也是针对这种情况提出的.对于多个楼层组成的高大空间,最小清晰高度同样也是针对某一个单层空间提出的,往往也是连通空间中同一防烟分区中最上层计算得到的最小清晰高度,如图3-10-11b所示.然而,在这种情况下的燃料面到烟层底部的高度Z是从着火的那一层起算,见图3-10-11b所示.空间净空高度按如下方法确定：1对于平顶和锯齿形的顶棚,空间净空高度为从顶棚下沿到地面的距离. 2对于斜坡式的顶棚,空间净空高度为从排烟开口中心到地面的距离.3对于有吊顶的场所,其净空高度应从吊顶处算起；设置格栅吊顶的场所,其净空高度应从上层楼板下边缘算起.二排烟量的计算1火灾热释放量应按以下公式计算或查表3-10-6选取排烟系统的设计取决于火灾中的热释放速率,因此首先应明确设计的火灾规模,设计规模取决于燃烧材料性质、时间等因素和自动灭火设置情况,为确保安全,一般按可能达到的最大火势确定火灾热释放速率.各类场所的火灾热释放速率可按式3-10-10的规定计算或按表3-10-6设定的值确定.设置自动喷水灭火系统简称喷淋的场所,其室内净高大于12m时,应按无喷淋场所对待.2.烟羽流的质量流量.轴对称型烟羽流、阳台溢出型烟羽流、窗口型烟羽流为火灾情况下涉及的三种烟羽流形式,计算公式选自NFPA92B. ①轴对称型烟羽流如图3-10-12所示,计算公式如下：轴对称烟羽流的火源不受附近墙壁的限制.②阳台溢出型烟羽流如图3-10-13所示,计算公式如下：当Zb≥13W时,阳台型烟雨流的质量流量可使用式3-10-11计算.③窗口型烟羽流式3-10-16适用于通风控制型火灾热释放速率由流进室内的空气量控制的火灾规模和可燃物产生的火焰在窗口外燃烧的场景,并且仅适用于只有一个窗口的空间；不适用于有喷淋控制的火灾场景.3烟气平均温度与环境温度的差应按以下公式计算或查表3-10-8选取.4排烟风机的风量选型除根据设计计算确定外,还应考虑系统的泄漏量.排烟量应按以下公式计算或查表3-10-8选取.5机械排烟系统中,排烟口的最大允许排烟量Verit 应按以下公式计算,且db/DD为排烟口当量直径,单位为m,当排烟口为矩形时,D=2a1b1/a1+ b1不宜小于.如果从一个排烟口排出太多的烟气,则会在烟层底部撕开一个“风洞”,使新鲜的冷空气卷吸进去,随烟气被排出,从而降低了实际排烟量,如图3-10-15所示,因此,这里规定了每个排烟口的最高临界排烟量,公式选自NFPA92B.根据工程经验,排烟口设置位置参考图如图3-10-16所示.三排烟量的选取1机械排烟系统的设计风量应充分考虑管道沿程耗损和漏风量,当一台排烟风机担负多个防烟分区时,排烟风机的设计风量不应小于计算机的倍.②③④2一个防烟分区的排烟量应根据场所内的热释放量以及按本节相关规定的计算确定,但下列场所可按以下规定确定：①建筑面积小于等于500㎡的房间,其排烟量应不小于60m3/h·㎡,或设置不小于室内面积2%的排烟窗.②建筑面积大于500㎡的房间,其排烟量应符合相关规定的数值,或设置自然排烟窗,其所需有效排烟面积及排烟口风速计算应符合相关规定.③当公共建筑仅需在走道或回廊设置排烟时,机械排烟量不应小于13000m3/h,或在走道两端侧均设置面积不小于2㎡的排烟窗,且两侧排烟窗的距离不应小于走道长度的2/3.④当公共建筑室内与走道或回廊均需设置排烟时,其走道或回廊的机械排烟量可按60m3/h·㎡计算,或设置不小于走道、回廊面积2%的排烟窗.⑤汽车库的排烟量不应小于30000m3/h且不应小于表3-10-9中的数值,或设置不小于室内面积2%的排烟窗.⑥对于人防工程,当担负一个或两个防烟分区排烟时,应按该部分总面积每平方米不小于60m3/h计算,但排烟风机的最小排烟风量不应小于7200m3／h；担负三个或三个以上防烟分区排烟时,应按其中最大防烟分区面积每平方米不小于120m3/h计算. 3当公共建筑中庭周围场所设有机械排烟时,中庭的排烟量可按周围场所中最大排烟量的两倍数值计算,且不应小于107000m3/h或25㎡的有效开窗面积；当公共建筑中庭周围仅需在回廊设置排烟或周围场所均设置自然排烟时,中庭的排烟量应对应表3-10-6中的热释放速率按本节相关规定的计算确定.中庭的排烟量不应小于40000m3／h或按上述排烟量和自然排烟口的风速不大于s计算有效开窗面积.4除第2条、第3条规定的场所外,其他场所的排烟量或排烟窗面积应按照烟羽流类型,根据火灾功率、清晰高度、烟羽流质量流量及温度等参数计算确定.5当烟羽流的质量流量大于150kg/s,或储烟仓的烟层温度与周围空气温差小于15℃时,应重新调整排烟措施.四排烟风速当采用金属风道时,管道风速不应大于20m/s；当采用非金属材料风道时,不应大于15m/s.排烟口的风速不宜大于10m/s.五、机械排烟系统的组件与设置要求一排烟风机1排烟风机可采用离心式或轴流排烟风机满足280℃时连续工作30min的要求,排烟风机入口处应设置280℃能自动关闭的排烟防火阀,该阀应与排烟风机连锁,当该阀关闭时,排烟风机应能停止运转.2排烟风机宜设置在排烟系统的顶部,烟气出口宜朝上,并应高于加压送风机和补风机的进风口,两者垂直距离或水平距离应符合：竖向布置时,送风机的进风口应设置在排烟机出风口的下方,其两者边缘最小垂直距离不应小于；水平布置时,两者边缘最小水平距离不应小于10m.3排烟风机应设置在专用机房内,该房间应采用耐火极限不低于的隔墙和的楼板及甲级防火门与其它部位隔开.风机两侧应有600mm以上的空间.当必须与其他风机合用机房时,应符合下列条件：①机房内应设有自动喷水灭火系统.②机房内不得设有用于机械加压送风的风机与管道.4排烟风机与排烟管道上不宜设有软接管.当排烟风机及系统中设置有软接头时,该软接头应能在280℃的环境条件下连续工作不少于30min.二排烟防火阀排烟系统竖向穿越防火分区时垂直风管应设置在管井内,且与垂直风管连接的水平风管应设置280℃排烟防火阀.排烟防火阀安装在排烟系统管道上,平时呈关闭状态,火灾时由电信号或手动开启,同时排烟风机启动开始排烟；当管内烟气温度达到280℃时自动关闭,同时排烟风机停机.三排烟阀口1排烟阀口的设置应符合下列要求：①排烟口应设在防烟分区所形成的储烟仓内,用隔墙或挡烟垂壁划分防烟分区时,每个防烟分区应分别设置排烟口,排烟口应尽量设置在防烟分区的中心部位,排烟口至该防烟分区最远点的水平距离不应超过30m,如图3-10-17所示.②走道内排烟口应设置在其净空高度的1/2以上,当设置在侧墙时,其最近的边缘与吊顶的距离不应大于,如图3-10-18所示.2发生火灾时,由火灾自动报警系统联动开启排烟区域的排烟阀口,应在现场设置手动开启装置.3排烟口的设置宜使烟流方向与人员疏散方向相反,排烟口与附近安全出口相邻边缘之间的水平距离不应小于,如图3-10-19所示.4每个排烟口的排烟量不应大于最大允许排烟量.5当排烟阀口设在吊顶内,并通过吊顶上部空间进行排烟时,应符合下列规定：①封闭式吊顶的吊平顶上设置的烟气流入口的颈部烟气速度不宜大于s,且吊顶应采用不燃烧材料.②非封闭吊顶的吊顶开孔率不应小于吊顶净面积的25%,且应均匀布置.6单独设置的排烟口,平时应处于关闭状态,其控制方式可采用自动或手动开启方式,手动开启装置的位置应便于操作；当排风口和排烟口合并设置时,应在排风口或排风口所在支管设置自动阀门,该阀门必须具有防火功能,且应与火灾自动报警系统联动；发生火灾时,着火防烟分区内的阀门仍应处于开启状态,其他防烟分区内的阀门应全部关闭.7排烟口的尺寸可根据烟气通过排烟口有效截面时的速度不大于10m/s进行计算.排烟速度越高,排出气体中空气所占比率越大,因此排烟口的最小截面积一般不应小于㎡.8同一分区内设置数个排烟口时,要求做到所有排烟口能同时开启,排烟量应等于各排烟口排烟量的总和.四排烟管道1排烟管道必须采用不燃材料制作,且不应采用土建风道.当采用金属风道时,管道风速不应大于20m/s,当采用非金属材料风道时,不应大于15m/s.排烟管道的厚度应按现行国家标准通风与空调工程施工质量验收规范GB50243-2002的有关规定执行.2当吊顶内有可燃物时,吊顶内的排烟管道应采用不燃烧材料进行隔热,并应与可燃物保持不小于150mm的距离.3排烟管道井应采用耐火极限不小于的隔墙与相邻区域分隔；当墙上必须设置检修门时,应采用乙级防火门；排烟管道的耐火极限不应低于,当水平穿越两个及两个以上防火分区或排烟管道在走道的吊顶内时,其管道的耐火极限不应小于；排烟管道不应穿越前室或楼梯间,如果确有困难必须穿越时,其耐火极限不应小于,且不得影响人员疏散.4当排烟管道竖向穿越防火分区时,垂直风道应设在管井内,且排烟井道必须要有的耐火极限.当排烟管道水平穿越两个及两个以上防火分区时,或者布置在走道的吊顶内时,为了防止火焰烧坏排烟风管而蔓延到其他防火分区,要求排烟管道应采用耐火极限的防火风道,其主要原因是耐火极限防火管道与280℃排烟防火阀的耐火极限相当,可以看成是防火阀的延伸,另外可以精简防火阀的设置,减少误动作,提高排烟的可靠性.当确有困难需要穿越特殊场合如：通过消防前室、楼梯间、疏散通道等处时,排烟管道的耐火极限不应低于,主要考虑在极其特殊的情况下穿越上述区域时,应采用耐火极限的加强措施,以确保人员安全疏散.排烟风道的耐火极限应符合国家相应试验标准的要求.图3-10-20为一些常用的、推荐的处理方法.五挡烟垂壁挡烟垂壁是为了阻止烟气沿水平方向流动而垂直向下吊装在顶棚上的挡烟构件,其有效高度不小于500mm.挡烟垂壁可采用固定式或活动式,当建筑物净空较高时可采用固定式,将挡烟垂壁长期固定在顶棚上；当建筑物净空较低时,宜采用活动式.挡烟垂壁应用不燃烧材料制作,如钢板、防火玻璃、无机纤维织物、不燃无机复合板等.活动式的挡烟垂壁应由感烟控测器控制,或与排烟口联动,或受消防控制中心控制,但同时应能就地手动控制.当活动挡烟垂壁落下时,其下端距地面的高度应大于.六、补风一补风原理根据空气流动的原理,在排出某一区域空气的同时,需要有另一部分的空气与之补充.当排烟系统排烟时,补风的主要目的是为了形成理想的气流组织,迅速排除烟气,有利于人员的安全疏散和消防救援.二补风系统的选择对于建筑地上部分的机械排烟的走道、小于500㎡的房间,由于这些场所的面积较小,排烟量也较小,因此可以利用建筑的各种缝隙,满足排烟系统所需的补风,为了简便系统管理和减少工程投入,可以不专门为这些场所设置补风系统.除这些场所以外的排烟系统均应设置补风系统.三补风的方式补风系统应直接从室外引入空气,可采用疏散外门、手动或自动可开启外窗等自然进风方式以及机械送风方式.1.自然补风在同一个防火分区内,补风系统可以采用疏散外门、手动或自动可开启外窗进行排烟补风,并保证补风气流不受阻隔,但不应将防火门和防火窗作为补风途径.2.机械补风1机械排烟与机械补风组合方式.利用排烟机通过排烟口将着火房间的烟气排到室外,同时对走廊、楼梯间前室和楼梯间等利用送风机进行机械送风,使疏散通道的空气压力高于着火房间的压力,从而防止烟气从着火房间渗漏到走廊,确保疏散通道的安全.这种方式也称为全面通风排烟方式.该方式防烟、排烟效果好,不受室外气象条件影响,但系统较复杂、设备投资较高、耗电量较大.要维持着火房间的负压差,需要设置良好的调节装置,控制进风和排烟的平衡.机械排烟如图3-10-21所示.2自然排烟与机械补风组合方式.这种方式采用机械送风系统向走廊、前室和楼梯间送风,使这些区域的空气压力高于着火房间,防止烟气窜人疏散通道；着火房间的烟气通过外窗或专用排烟口以自然排烟的方式排至室外.这种方式需要控制加压区域的空气压力,避免与着火房间压力相差过大,导致渗入着火房间的新鲜空气过多,助长火灾的发展.四补风的主要设计参数1.补风量 1补风系统应直接从室外引入空气,补风量不应小于排烟量的50%. 2汽车库内无直接通向室外的汽车疏散出口的防火分区,当设置机械排烟系统时,应同时设置进风系统,且送风量不宜小于排烟量50%.3在人防工程中,当补风通路的空气阻力不大于50Pa时,可自然补风；当补风通路的空气阻力大于50Pa时,应设置火灾时可转换成补风的机械送风系统或单独的机械补风系统,补风量不应小于排烟风量的50%.2.补风风速机械补风口的风速不宜大于10m/s,人员密集场所补风口的风速不宜大于5m/s；自然补风口的风速不宜大于3m/s.五补风系统组件与设置1.补风口当补风口与排烟口设置在同一空间内相邻的防烟分区时,补风口位置不限；当补风口与排烟口设置在同一防烟分区时,补风口应设在储烟仓下沿以下；补风口与排烟口水平距离不应少于5m.机械送风口或自然补风口设于储烟仓以下,才能形成理想的气流组织.补风口如果设置位置不当的话,会造成对流动烟气的搅动,严重影响烟气导出的有效组织,或由于补风受阻,使排烟气流无法稳定导出,因此必须对补风口的设置有严格要求.2.补风机补风机的设置与机械加压送风机的要求相同.排烟区域所需的补风系统应与排烟系统联动开闭.。
