动力配电盘柜安装安全措施
配电箱安装禁忌及措施有哪些
配电箱安装禁忌及措施有哪些配电箱是供电系统中的重要设备，安装时需要严格遵守一些禁忌和措施，以确保使用的安全和可靠。
以下是配电箱安装的一些禁忌和措施：1.禁止在不通风的封闭空间安装配电箱。
配电箱会产生热量，在不通风的空间中容易引起过热，甚至导致火灾。
因此，应选择安装在通风良好的空间。
2.禁止将其他设备或物品放置在配电箱的上方或周围。
这会阻碍其散热和通风，增加过热和火灾的风险。
3.禁止将配电箱安装在易受潮湿、多尘或易爆炸场所。
这些环境会影响配电箱的正常运行，并增加电气事故的风险。
4.禁止随意更换配电箱的保险丝或跳闸器。
保险丝和跳闸器的额定电流是根据电路负荷计算的，更换不合适的规格会导致过载或短路，进而引发火灾。
5.禁止在开放火源或易燃物附近安装配电箱。
这会增加配电箱起火的风险，并可能引发灾难性的火灾事故。
6.禁止擅自打开配电箱的盖板或触摸其内部元件。
配电箱内部的电路和元件带有高电压，接触会导致电击事故。
7.安装配电箱时应保持清洁，并定期对配电箱进行检查和维护。
积尘和脏污会影响配电箱的散热和通风效果，增加过热和火灾的风险。
8.在安装和调试配电箱时应严格按照相关安全规范和电气标准进行操作，如安全规程、电气设备安装规范等。
9.在配电箱的连接过程中，要注意电线的连接正确无误，并确保接线牢固可靠。
松脱或接触不良的连接会导致火灾或电气设备损坏。
10.建议使用合格的电气专业人员进行配电箱的安装和维护。
他们具备专业知识和技能，能够确保配电箱的安全和可靠运行。
总之，配电箱的安装禁忌及措施主要涉及到通风环境、安全距离、电气规范等方面。
在安装过程中，必须严格遵守这些规定，以确保配电箱的正常运行和使用的安全。
配电柜及动力开关柜安装方案
配电柜及动力开关柜安装方案①柜（盘）安装柜（盘）与基础型钢间连接紧密，固定牢固，接地可靠，柜（盘）间接缝平整；盘面标志牌、标志柜齐全，正确并清晰；抽屉式柜推拉灵活，无卡阻碰撞现象；接地触头接触紧密、调整正确，投入时接地触头比主触头先接触，推出时接地触头比主触头后脱开；抽屉式柜动、静触头中心线调整一致，接触紧密；二次回路的切换接头或机械、电气连锁装置的动作正确、可靠。
②柜（盘）内的设备及接线柜内设备完整齐全，牢固可靠。
操作部分动作灵活准确；二次小接线正确，牢固可靠，导线与电器或端子排的连接紧密，标志清晰、齐全；盘内母线色标均匀完整；二次接线排列整齐，回路编号清晰、齐全，采用标准端子头编号。
每个端子螺丝上接线不超过两根。
柜（盘）的引入引出线路整齐。
⑷电气照明器具及配电箱安装①作业条件照明装置的安装应按已批准的设计进行施工；与照明装置安装有关的建筑物和构筑物的土建筑工程施工工程质量，应符合现行的及验收规范中的有关规定；进行过设计交底，施工方案己经编制并审批；土建工程应具备下列条件：对灯具安装有妨碍的模板、脚手架应拆除；顶棚、墙面等的抹灰工作及表面装饰工程已完成，并结束场地清理工作。
②成品保护照明器具的运输；保管应符合国家有关物资的运输、保管规定；照明器具的安装，应在室内土建装饰工作全面完成，并且房门可以关锁的情况下安装，下班时要及时关锁；安装过程中，要注意保护顶棚、墙壁、地面不污染、不损伤；灯具的接线盒、木台、吊钩等承重结构，一定要按要求安装，确保器具的牢固性。
③质量通病的防治办法灯具配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象；变电所内高、低压盘及母线的正上方，不得安装灯具；软线吊灯的吊灯线应选用双股编织花线，若采用0.5mm2软塑料线时，应穿软塑料管并将该线双股并列挽保险扣。
吊灯软线与灯头压线螺丝连接应将软线裸铜芯线挽成圈再涮锡后进行安装。
④安全注意事项危险性场所电气设备安装的规定：在危险性场所安装电气设备和布线应考虑避开爆炸、易燃性混合物的集聚处，或危险物质及设备发生事故时，使爆炸燃烧产生的气流不易冲击的地方，否则必须安装隔爆、防爆式设备，采用皑装电缆或厚壁钢管布线；在500v以下的电力或照明工程中使用的导线或电缆，应采用500v以上的绝缘导线或1000v级以上的电缆；在有剧烈震动的场所，应使用铜芯导线或电缆，其截面积小于2.5mm2，其它级场所应不小于1.5mm2；导线及电缆的允许载流量应不小于熔丝额定电流的125%，对自动保护装置，应不小于它整定电流的100%；电力、照明设备布线中的钢铁件、支架、配件等材料均应镀锌，或涂上一道防锈漆、两道颜色适合环境的油漆。

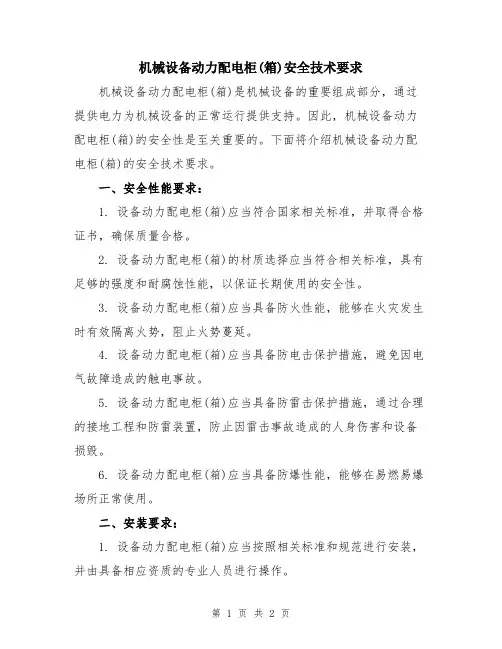

机械设备动力配电柜(箱)安全技术要求
机械设备动力配电柜(箱)安全技术要求机械设备动力配电柜(箱)是机械设备的重要组成部分，通过提供电力为机械设备的正常运行提供支持。
因此，机械设备动力配电柜(箱)的安全性是至关重要的。
下面将介绍机械设备动力配电柜(箱)的安全技术要求。
一、安全性能要求：1. 设备动力配电柜(箱)应当符合国家相关标准，并取得合格证书，确保质量合格。
2. 设备动力配电柜(箱)的材质选择应当符合相关标准，具有足够的强度和耐腐蚀性能，以保证长期使用的安全性。
3. 设备动力配电柜(箱)应当具备防火性能，能够在火灾发生时有效隔离火势，阻止火势蔓延。
4. 设备动力配电柜(箱)应当具备防电击保护措施，避免因电气故障造成的触电事故。
5. 设备动力配电柜(箱)应当具备防雷击保护措施，通过合理的接地工程和防雷装置，防止因雷击事故造成的人身伤害和设备损毁。
6. 设备动力配电柜(箱)应当具备防爆性能，能够在易燃易爆场所正常使用。
二、安装要求：1. 设备动力配电柜(箱)应当按照相关标准和规范进行安装，并由具备相应资质的专业人员进行操作。
2. 设备动力配电柜(箱)的安装位置应当符合安全要求，远离易燃易爆材料和易腐蚀物质。
3. 设备动力配电柜(箱)应当设立可靠的接地装置，以确保设备的安全接地。
三、操作和维护要求：1. 设备动力配电柜(箱)的开关和按钮应当明确标注功能，并且操作人员应当接受相应的培训，了解正确的操作方法。
2. 设备动力配电柜(箱)应当定期进行巡检和维护，清理设备内部的灰尘和杂物，确保设备正常运行。
3. 设备动力配电柜(箱)的电缆应当定期检查，确保电缆接头处没有松动和脱落的情况。
4. 设备动力配电柜(箱)应当设立可靠的防止误接线的措施，如颜色标识、连线标志等。
5. 设备动力配电柜(箱)应当定期进行绝缘电阻测试，确保设备的绝缘性能符合要求。
6. 设备动力配电柜(箱)的零部件更换应当使用正规的厂家原配件，并由专业维修人员进行操作。
总之，机械设备动力配电柜(箱)的安全技术要求是多方面的，包括材质、防火性能、防电击保护、防雷击保护、防爆性能等方面的要求。

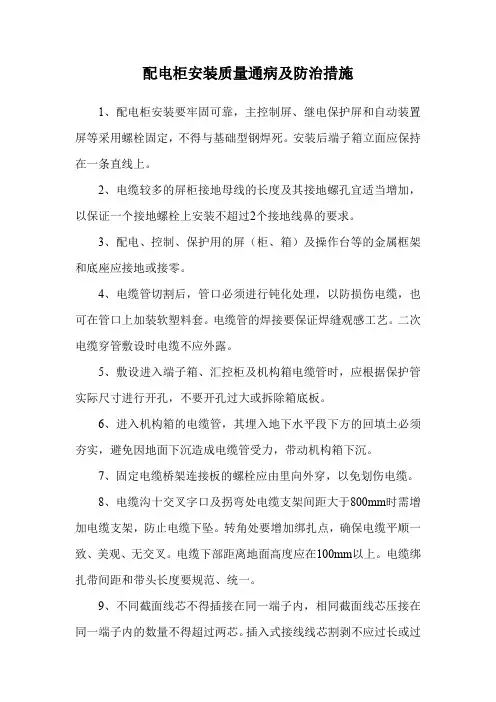

配电柜安装质量通病及防治措施
配电柜安装质量通病及防治措施1、配电柜安装要牢固可靠，主控制屏、继电保护屏和自动装置屏等采用螺栓固定，不得与基础型钢焊死。
安装后端子箱立面应保持在一条直线上。
2、电缆较多的屏柜接地母线的长度及其接地螺孔宜适当增加，以保证一个接地螺栓上安装不超过2个接地线鼻的要求。
3、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座应接地或接零。
4、电缆管切割后，管口必须进行钝化处理，以防损伤电缆，也可在管口上加装软塑料套。
电缆管的焊接要保证焊缝观感工艺。
二次电缆穿管敷设时电缆不应外露。
5、敷设进入端子箱、汇控柜及机构箱电缆管时，应根据保护管实际尺寸进行开孔，不要开孔过大或拆除箱底板。
6、进入机构箱的电缆管，其埋入地下水平段下方的回填土必须夯实，避免因地面下沉造成电缆管受力，带动机构箱下沉。
7、固定电缆桥架连接板的螺栓应由里向外穿，以免划伤电缆。
8、电缆沟十交叉字口及拐弯处电缆支架间距大于800mm时需增加电缆支架，防止电缆下坠。
转角处要增加绑扎点，确保电缆平顺一致、美观、无交叉。
电缆下部距离地面高度应在100mm以上。
电缆绑扎带间距和带头长度要规范、统一。
9、不同截面线芯不得插接在同一端子内，相同截面线芯压接在同一端子内的数量不得超过两芯。
插入式接线线芯割剥不应过长或过短，防止紧固后铜导线外裸或紧固在绝缘层上造成接触不良。
线芯握圈连接时，线圈内径要与固定螺栓外径匹配，握圈方向与螺栓拧紧方向一致。
两芯接在同一端子上时，两芯中间必须加装平垫片。
10、端子箱内二次接线电缆头高出屏（箱）底部100～150mm。
11、电缆割剥时不得损伤电缆线芯绝缘层。
屏蔽层与4mm2多股软铜线连接引出接地要牢固可靠，采用焊接时不得烫伤电缆线芯绝缘层。
12、电流互感器的N接地点应单独、直接接地，防止不接地或在端子箱和保护屏处两点接地。
防止差动保护多组CT的N串接后于一点接地。
电流互感器二次绕组接地线应套端子头，标明绕组名称，不同绕组的接地线不得接在同一接地点。

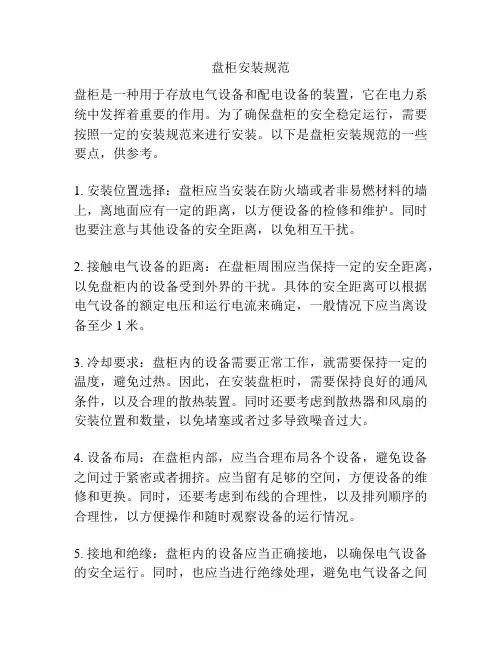

盘柜安装规范
盘柜安装规范盘柜是一种用于存放电气设备和配电设备的装置，它在电力系统中发挥着重要的作用。
为了确保盘柜的安全稳定运行，需要按照一定的安装规范来进行安装。
以下是盘柜安装规范的一些要点，供参考。
1. 安装位置选择：盘柜应当安装在防火墙或者非易燃材料的墙上，离地面应有一定的距离，以方便设备的检修和维护。
同时也要注意与其他设备的安全距离，以免相互干扰。
2. 接触电气设备的距离：在盘柜周围应当保持一定的安全距离，以免盘柜内的设备受到外界的干扰。
具体的安全距离可以根据电气设备的额定电压和运行电流来确定，一般情况下应当离设备至少1米。
3. 冷却要求：盘柜内的设备需要正常工作，就需要保持一定的温度，避免过热。
因此，在安装盘柜时，需要保持良好的通风条件，以及合理的散热装置。
同时还要考虑到散热器和风扇的安装位置和数量，以免堵塞或者过多导致噪音过大。
4. 设备布局：在盘柜内部，应当合理布局各个设备，避免设备之间过于紧密或者拥挤。
应当留有足够的空间，方便设备的维修和更换。
同时，还要考虑到布线的合理性，以及排列顺序的合理性，以方便操作和随时观察设备的运行情况。
5. 接地和绝缘：盘柜内的设备应当正确接地，以确保电气设备的安全运行。
同时，也应当进行绝缘处理，避免电气设备之间或者设备与地之间的电气相互干扰。
6. 电缆敷设：在安装盘柜时，需要考虑到电缆的敷设和铺设问题。
电缆应当选择合适的型号和规格，同时应当按照规定的弯曲半径来敷设，避免电缆因弯曲过大而损坏。
还要注意电缆与其他设备和异物之间的间隙，以免相互干扰和损害。
7. 标志与标识：盘柜内的电气设备应当有明确的标志和标识，以便操作人员识别和操作。
标志和标识应当清晰可见，包括设备名称、型号、额定电压等信息。
综上所述，盘柜的安装应当按照一定的规范进行，以确保设备的安全稳定运行。
需要注意的是，不同类型的盘柜可能存在一些特殊的安装要求，可以根据具体的情况进行适当的调整。
同时，在安装过程中，还要遵循相关的安全操作规程，确保操作人员的安全。
动力照明配电箱柜板设备设施安全要求
动力照明配电箱柜板设备设施安全要求1 环境条件1.1 爆炸和火灾危险环境中的配电箱（柜、板）应符合GB 50058的相关规定。
1.2 粉尘、潮湿或露天、腐蚀性环境中的配电箱（柜、板）应符合GB 4208的相关规定。
1.3 金属占有系数大及高温环境的配电箱（柜、板）应选择防护式，且用金属材料制作。
1.4 配电箱（柜、板）的设置应通风、防尘、防飞溅、防雨水、防油污、防小动物。
2 安装2.1 箱柜电源侧应有可靠的隔离电器分隔总路，操动机构应可靠分断或合闸电路；各个电气单元绝缘良好、接头无外露，并排列整齐、安装牢固，设有良好的外壳防护装置。
2.2 具有2个回路及以上的配电箱板应设总刀闸及分路刀闸；每一分路应接一台电气设备，并按容量选择刀闸或断路器；照明、动力合一的配电箱应分设刀闸或开关。
2.3 室内落地式的箱柜底面应高出地面50mm以上，室外应高出地面200mm以上；固定式配电箱的中心点与地面的垂直距离宜为1.4m～1.6m。
2.4 箱（柜、板）前方（或下方）1.2m的范围内应无障碍物；当工艺布置有困难时，照明箱可减至0.8m。
2.5 箱（柜）关闭严密；进出线弯曲半径应符合本标准4.2.35.4.3的规定，出线应受到保护，严禁承受外力；线路压接紧固、不得扭接、松动。
2.6 箱（柜、板）上应无飞线，无积尘、无油污、无烧损、箱（柜）内无杂物。
3 PE线与N线3.1 箱（柜、板）内PE与N应从主干PE接地系统网路和N排（线）分别引入或引出，接至电器安装板上时必须分设PE线端子排和N线端子排；N线端子排必须对地绝缘；金属安装板及外露可导电部分必须与PE线端子板做可靠的电气连接。
3.2 PE线和N线应压实，不得有松脱、损伤现象，PE 线连接应符合相关规定。
3.3 PE线和N线应采用压接，压接时，严禁“一钉多根线”。
3.4 N与PE分开后，不允许再合并；N线对地绝缘；N 与PE应标识正确、明晰。
（L-PE）3.5 N线对地绝缘，严禁单相设备采用“一相一地”的接线方式。
机械设备动力配电柜(箱)安全技术要求
机械设备动力配电柜(箱)安全技术要求机械设备动力配电柜(箱)的安全技术要求主要包括以下几个方面：1. 设备选用：选择符合国家相关标准的设备，并具备相关的认证证书。
同时，选择合适的设备容量和材质，以满足设备的需求，并确保其具备足够的电气性能和耐久性。
2. 环境要求：机械设备动力配电柜(箱)应安装在干燥、通风良好、无腐蚀性气体及粉尘的环境中，以避免设备受损或故障。
3. 电缆布线：电缆的布线应符合国家相关标准和规范，如《电气设备安装工程施工及验收规范》等。
4. 绝缘防护：配电柜(箱)应具备良好的绝缘防护性能，以确保人身安全和设备的正常运行。
绝缘防护措施包括绝缘材料的选用、绝缘罩的安装等。
5. 接地要求：配电柜(箱)应具备良好的接地系统，以防止电流超过正常范围，从而保证人身安全和设备的正常运行。
接地系统的建立需要符合相关国家标准。
6. 过载、短路保护：必须配置过载和短路保护设备，以及过流保护设备，以确保电气设备在过载、短路等情况下能够及时切断电源，防止火灾和设备损坏。
7. 远程监控与控制：根据需要，可以配置远程监控与控制设备，以方便对配电柜(箱)进行实时监控和远程控制，提高设备的可靠性和安全性。
8. 温度控制：配电柜(箱)内部应配置适当的温度控制设备，以防止过高温度对设备造成损害，例如安装温度传感器、风扇等。
9. 安全警示标志：配电柜(箱)应设有明显的安全警示标志，以提醒人员注意电气设备的存在和相关的危险性，并提供必要的安全操作指引。
10. 定期维护与检查：对机械设备动力配电柜(箱)应进行定期的维护和检查，及时发现和处理潜在的安全隐患，确保设备的正常运行和安全使用。
总之，机械设备动力配电柜(箱)的安全技术要求应根据实际的情况和国家相关标准规范进行设计和实施，以保证设备的安全可靠运行，并确保人员的安全。
安全管理之配电柜箱安全措施
断路故障
由于线路断开、接触不良或熔 断器熔断等原因造成电流无法 流通。
漏电故障
绝缘材料老化或破损导致设备 带电部分对外壳放电。
过载故障
设备负载过大，超过额定功率 ，导致电流过大。
故障处理的安全操作规程
停电处理
在处理任何配电柜箱故障时，首先要将电源 断开，确保工作人员安全。
故障定位与隔离
使用绝缘工具和仪表确定故障位置，将故障 设备或线路隔离。
准备工具和材料
根据安装需要，准备合适的工具 和材料，如螺丝刀、钳子、绝缘 胶带等，确保安装过程中所需的 工具和材料齐全。
安装过程中的安全措施
遵循安全操作规程
在安装过程中，应遵循安全操作规程，确保操作人员的人身 安全。
确保电气连接可靠
在连接电气线路时，应确保连接可靠，防止出现接触不良或 短路等情况。
好状态。
完善安全责任制
03
明确各级管理人员和操作人员的安全职责，确保安全责任层层
落实。
操作人员的安全培训与考核
1 2 3
岗前安全培训
对新入职的操作人员进行配电柜箱安全知识和操 作技能的培训，确保其具备基本的安全意识和操 作能力。
在职安全培训
定期对操作人员进行安全知识更新和操作技能提 升的培训，提高其应对突发情况和解决问题的能 力。
安全考核
对操作人员进行定期的安全考核，评估其安全意 识和操作水平，对不合格人员进行再培训或调岗 。
安全意识教育与宣传
安全教育宣传
通过海报、宣传册、内部刊物等 多种形式，宣传配电柜箱安全知 识和操作规程，提高员工的安全 意识。
安全事故案例分析
组织员工对典型安全事故进行分 析和讨论，总结经验教训，加强 员工对安全重要性的认识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动力配电盘柜安装安全措施
动力配电盘柜作为一种关键的电气设备，在安装和操作时需要
严格遵守相关安全措施，以保证使用安全和系统稳定运行。
以下是
关于动力配电盘柜安装时需要注意的安全措施：
1. 安装施工前，应进行现场勘察和测量，确定安装位置和尺寸，并确保符合相关规范和标准。
同时要注意场地环境的通风、排水和
防火措施。
2. 在安装施工前，应了解设备指令手册和操作手册，熟悉设备
的特点、性能和安装要求。
安装时应按照指令手册和操作手册进行
操作，并在电气专业人员的指导下进行接线和调试。
3. 安装时，应先检查配电盘柜及其组件的质量和完整性，确保
没有物理损害以及符合安全要求。
在检查完毕后，进行安装，一定
要保证安装牢固，并按照相关要求进行地线接地。
4. 在安装过程中要注意泄漏保护措施，特别是在配电盘柜有液
体或气体的情况下，必须安装泄漏探测器和报警装置，并及时清除
泄漏。
5. 配电盘柜的电源应在系统停电状态下接入，必须先接地，然
后逐级检测，再根据图纸和接线保护说明正确接线。
接线前必须对
接线进行试验，以保证接线正确。
6. 在启动系统前，应对设备进行全面调试和检测，在全面检测后，再进行开机和运行调试。
同时要注意正常运行过程中的温度和
湿度，避免出现过热或太潮湿的情况。
7. 在设备运行中，必须按照工作要求，进行日常的检查和维护，定期进行大型设备的维修和检修。
在检修和维护期间，必须先切断
电源，避免触电和安全事故的发生。
8. 在使用过程中，要注意防爆、归零保护、漏电保护等安全措施，并定期对设备进行维修和检修，以保证设备的可靠性和安全性。
在动力配电盘柜的安装过程中，需要注意细节和规范，按照相
关要求进行操作，并加强安全意识，确保安全生产和设备的可靠运行。
