vhdl 中的generate语句
VHDL的元件例化语句
u3:nand_2 port map(y1,y2,y); end one;
package mypkg is
component nand_2
port(a,b:in std_logic;
y:out std_logic);--元件声明
end component;
end mypkg;
整理课件
13
思考题
用一位D触发器，利用元件例化语句实现4位移位寄存器。 思路： （1）设计一位D触发器的源程序文件shift_reg1.vhd。 （2）用元件例化实现4位移位寄存器文件shift_reg4.vhd。
process(a,b) begin
y<=a nand b; end process; end one;
library ieee; use ieee.std_logic_1164.all; entity nand_4 is
port(a,b,c,d:in std_logic; y:out std_logic);
end component;--元件声明 signal Q0,Q1,Q2:std_logic; begin
--元件例化 u0:shift_reg1 port map(clk,D,Q0); u1:shift_reg1 port map(clk,Q0,Q1); u2:shift_reg1 port map(clk,Q1,Q2); u3:shift_reg1 port map(clk,Q2,Q); end one;
process(clk,D) begin
if clk'event and clk='1' then Q<=D;
end if; end process; end one;
vhdl中begin用法

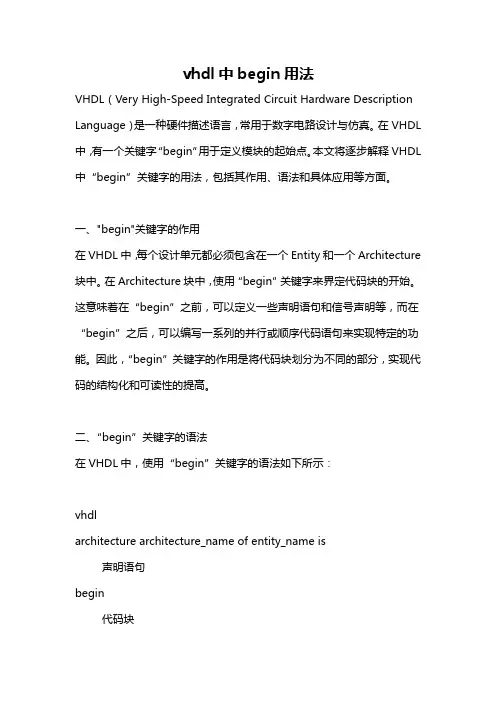

vhdl中begin用法VHDL（Very High-Speed Integrated Circuit Hardware Description Language）是一种硬件描述语言，常用于数字电路设计与仿真。
在VHDL 中，有一个关键字“begin”用于定义模块的起始点。
本文将逐步解释VHDL 中“begin”关键字的用法，包括其作用、语法和具体应用等方面。
一、"begin"关键字的作用在VHDL中，每个设计单元都必须包含在一个Entity和一个Architecture 块中。
在Architecture块中，使用“begin”关键字来界定代码块的开始。
这意味着在“begin”之前，可以定义一些声明语句和信号声明等，而在“begin”之后，可以编写一系列的并行或顺序代码语句来实现特定的功能。
因此，“begin”关键字的作用是将代码块划分为不同的部分，实现代码的结构化和可读性的提高。
二、“begin”关键字的语法在VHDL中，使用“begin”关键字的语法如下所示：vhdlarchitecture architecture_name of entity_name is声明语句begin代码块end architecture_name;其中，`architecture_name`为设计模块的名称，`entity_name`为所属的entity名称。
在“begin”关键字之前，可以声明一些变量、常数或信号等。
在“begin”关键字之后，可以编写顺序或并行的代码语句，用于实现特定的功能。
三、”begin“关键字的具体应用1. 顺序语句在VHDL中，可以使用“begin”关键字来定义一个过程块（process block），在其中编写顺序语句。
过程块通常用于描述时序电路行为。
例如，下面的代码展示了一个简单的顺序过程块，其中一个信号按顺序经历了两个状态：vhdlprocessbegin第一个状态state1 <= '1';wait for 10 ns;state1 <= '0';wait for 5 ns;第二个状态state1 <= '1';wait for 10 ns;state1 <= '0';wait for 5 ns;结束过程块wait;end process;在上述代码中，通过使用“begin”关键字，我们可以将两个状态分别放置在不同的代码块中，使得代码的可读性更高。
vhdl生成语句的使用
生成语句生成语句（GENERATE）是一种可以建立重复结构或者是在多个模块的表示形式之间进行选择的语句。
由于生成语句可以用来产生多个相同的结构，因此使用生成语句就可以避免多段相同结构的VHDL程序的重复书写（相当于‘复制’）。
生成语句有两种形式：FOR- GENERATE模式和IF- GENERATE模式。
FOR- GENERATE 模式的生成语句FOR- GENERATE 模式生成语句的书写格式为：[标号：]FOR 循环变量 IN 离散范围 GENERATE<并行处理语句>；END GENERATE [标号]；其中循环变量的值在每次的循环中都将发生变化；离散范围用来指定循环变量的取值范围，循环变量的取值将从取值范围最左边的值开始并且递增到取值范围最右边的值，实际上也就限制了循环的次数；循环变量每取一个值就要执行一次GENERATE语句体中的并行处理语句；最后FOR- GENERATE模式生成语句以保留字END GENERATE [标号：]；来结束GENERATE语句的循环。
生成语句的典型应用是存储器阵列和寄存器。
下面以四位移位寄存器为例，说明FOR- GENERATE模式生成语句的优点和使用方法。
下图所示电路是由边沿D触发器组成的四位移位寄存器，其中第一个触发器的输入端用来接收四位移位寄存器的输入信号，其余的每一个触发器的输入端均与左面一个触发器的Q端相连。
图用D触发器构成的四位移位寄存器根据上面的电路原理图，写出四位移位寄存器的VHDL描述如下。
LIBRARY IEEE;USE IEEE. STD_LOGIC_1164.ALL;ENTITY shift_reg ISPORT（di：IN STD_LOGIC；cp：IN STD_LOGIC；do：OUT STD_LOGIC）；ARCHITECTURE structure OF shift_reg ISCOMPONENT dff --元件说明PORT（d：IN STD_LOGIC；clk：IN STD_LOGIC；q：OUT STD_LOGIC）；END COMPONENT；SIGNAL q：STD_LOGIC_VECTOR(4 DOWNTO 0)；BEGINdff1：dff PORT MAP (di，cp，q（1）)； --元件例化dff2：dff PORT MAP (q（1），cp，q（2）)；dff3：dff PORT MAP (q（2），cp，q（3）)；dff4：dff PORT MAP (q（3），cp，do)；END structure；在上例的结构体中有四条元件例化语句，这四条语句的结构十分相似。
verilog generate的高级用法
Verilog generate是Verilog HDL中的一种特殊语法，它允许在编译时生成多个相似的硬件电路结构。
在Verilog中，generate语句用于在编译时动态生成硬件电路结构，从而提高代码的灵活性和可重用性。
而在实际应用中，Verilog generate的高级用法能够帮助工程师更好地设计复杂的硬件逻辑。
一、Verilog generate语法简介Verilog generate是一种特殊的语法结构，通过这种语法结构可以在编译时生成多个硬件电路结构。
生成的电路结构可以根据循环语句、条件语句或者其他生成条件来进行动态生成。
这种特性使得Verilog代码可以更加灵活和可重用。
二、使用generate语句设计复杂的硬件逻辑1.根据参数生成不同的硬件结构在Verilog中，可以使用参数来动态生成不同的硬件结构。
通过使用generate语句和for循环，可以根据参数的不同生成不同数量和类型的硬件电路结构。
2.使用generate语句组合多个模块在实际的硬件设计中，经常需要将多个模块进行组合，以实现复杂的功能。
Verilog generate语法可以很好地应用于这种情况，通过generate语句可以动态地生成多个模块的实例，并将它们连接在一起，从而实现复杂的功能。
3.使用generate语句实现复杂的状态机状态机是数字逻辑电路中常见的一种电路结构，用来实现有限状态机的控制功能。
在Verilog中，可以使用generate语句动态生成多个状态机的实例，并将它们连接在一起，从而实现复杂的控制逻辑。
三、Verilog generate语法的优势1.提高代码的灵活性和可重用性使用Verilog generate语法可以使得代码更加灵活和可重用。
通过动态生成多个硬件电路结构，可以适应不同的设计需求，并且可以在不同的项目中重复使用。
2.简化复杂逻辑的设计过程对于一些复杂的硬件逻辑，使用Verilog generate语法可以大大简化设计的过程。
VHDL语法简单情况总结
VHDL语法简单总结一个VHDL程序代码包含实体、结构体（architecture）、配置（configuration）、程序包（package）、库（library）等。
一、数据类型1.用户自定义数据类型使用关键字TYPE，例如：TYPE my_integer IS RANGE -32 TO 32;–用户自定义的整数类型的子集TYPE student_grade IS RANGE 0 TO 100;–用户自定义的自然数类型的子集TYPE state IS (idle, forward, backward, stop);–枚举数据类型，常用于有限状态机的状态定义一般来说，枚举类型的数据自动按顺序依次编码。
2.子类型在原有已定义数据类型上加一些约束条件，可以定义该数据类型的子类型。
VHDL不允许不同类型的数据直接进行操作运算，而某个数据类型的子类型则可以和原有类型数据直接进行操作运算。
子类型定义使用SUBTYPE关键字。
3.数组(ARRAY)ARRAY是将相同数据类型的数据集合在一起形成的一种新的数据类型。
TYPE type_name IS ARRAY (specification) OF data_type;–定义新的数组类型语法结构SIGNAL signal_name: type_name [:= initial_value];–使用新的数组类型对SIGNAL，CONSTANT, VARIABLE进行声明例如：TYPE delay_lines IS ARRAY (L-2 DOWNTO 0) OF SIGNED (W_IN-1 DOWNTO 0);–滤波器输入延迟链类型定义TYPE coeffs IS ARRAY (L-1 DOWNTO 0) OF SIGNED (W_COEF-1 DOWNTO 0);–滤波器系数类型定义SIGNAL delay_regs: delay_lines; –信号延迟寄存器声明CONSTANT coef: coeffs := ( ); –常量系数声明并赋初值4.端口数组在定义电路的输入/输出端口时，有时需把端口定义为矢量阵列，而在ENTITY中不允许使用TYPE进行类型定义，所以必须在包集(PACKAGE)中根据端口的具体信号特征建立用户自定义的数据类型，该数据类型可以供包括ENTITY在内的整个设计使用。
VHDL语法简单总结
VHDL语法简单总结VHDL语法简单(jiǎndān)总结VHDL语法简单总结一个(yī ɡè)VHDL程序代码包含实体（entity）、结构体（architecture）、配置（configuration）、程序包（package）、库（library）等。
一、数据类型1.用户自定义数据类型使用关键字TYPE，例如：TYPE my_integer IS RANGE -32 TO 32;–用户自定义的整数类型的子集TYPE student_grade IS RANGE 0 TO 100;–用户自定义的自然数类型的子集TYPE state IS (idle, forward, backward, stop);–枚举数据类型，常用于有限状态机的状态定义一般来说，枚举类型的数据自动按顺序依次编码。
2.子类型在原有已定义数据类型(lèixíng)上加一些约束条件，可以定义该数据类型的子类型。
VHDL不允许不同类型的数据直接进行操作运算，而某个数据类型的子类型则可以和原有类型数据直接进行操作运算。
子类型定义使用(shǐyòng)SUBTYPE关键字。
3.数组(ARRAY)ARRAY是将相同数据类型的数据集合在一起形成的一种新的数据类型。
TYPE type_name IS ARRAY (specification) OF data_type;–定义新的数组类型(lèixíng)语法结构SIGNAL signal_name: type_name [:=initial_value];–使用新的数组类型对SIGNAL，CONSTANT, VARIABLE进行声明例如：TYPE delay_lines IS ARRAY (L-2 DOWNTO 0) OF SIGNED (W_IN-1 DOWNTO 0);–滤波器输入延迟链类型定义TYPE coeffs IS ARRAY (L-1 DOWNTO 0) OF SIGNED (W_COEF-1 DOWNTO 0);–滤波器系数类型定义SIGNAL delay_regs: delay_lines; –信号延迟寄存器声明CONSTANT coef: coeffs := ( ); –常量(chángliàng)系数声明并赋初值4.端口数组在定义电路的输入/输出端口时，有时需把端口定义为矢量阵列，而在ENTITY中不允许使用TYPE进行类型定义，所以必须在包集(PACKAGE)中根据端口的具体信号特征建立用户自定义的数据类型，该数据类型可以供包括ENTITY在内的整个设计使用。
Verilog generate语句的用法
Verilog-2001之generate语句的用法Verilog-1995 支持通过以声明实例数组的形式对primitive和module进行复制结构建模。
而在Verilog-2001里，新增加的generate语句拓展了这种用法（其思想来源于VHDL语言）。
除了允许复制产生primitive和module的多个实例化，同时也可以复制产生多个net、reg、parameter、assign、always、initial、task、function。
在generate中引入了一种新的变量类型：genvar，用以在generate-for语句中声明一个正整数的索引变量（如果将“X”或“Z”或者“负值”赋给genvar 变量，将会出错）。
genvar 变量可以声明在generate语句内，也可以声明在generate语句外。
generate语句有generate-for、genreate-if和generate-case三种语句；generate-for语句① generate-for语句必须用genvar关键字定义for的索引变量；② for的内容必须用begin…end块包起来，哪怕只有一句；③begin…end块必须起个名字；例1：一个参数化的gray-code to binary-code 转换器；这里采用复制产生多个assign语句的形式来实现；module gray2bin1 (bin, gray);parameter SIZE = 8; // this module is parameterizableoutput [SIZE-1:0] bin;input [SIZE-1:0] gray;genvar i;generatefor(i=0; i<SIZE; i=i+1)begin: bitassign bin[i] = ^gray[SIZE-1:i];endendgenerateendmodule等同于下面的语句：assign bin[0] = ^gray[SIZE-1:0];assign bin[1] = ^gray[SIZE-1:1];assign bin[2] = ^gray[SIZE-1:2];assign bin[3] = ^gray[SIZE-1:3];assign bin[4] = ^gray[SIZE-1:4];assign bin[5] = ^gray[SIZE-1:5];assign bin[6] = ^gray[SIZE-1:6];assign bin[7] = ^gray[SIZE-1:7];例2：还是例1的gray-code to binary-code 转换器；不过这里采用复制产生多个always语句的形式来实现；module gray2bin2 (bin, gray);parameter SIZE = 8; // this module is parameterizableoutput [SIZE-1:0] bin;input [SIZE-1:0] gray;reg [SIZE-1:0] bin;genvar i;generatefor(i=0; i<SIZE; i=i+1)begin: bitalways @(gray[SIZE-1:i]) // fixed part selectbin[i] = ^gray[SIZE-1:i];endendgenerateendmodule等同于下面的语句：always @(gray[SIZE-1:0]) // fixed part selectbin[0] = ^gray[SIZE-1:0];always @(gray[SIZE-1:1]) // fixed part selectbin[1] = ^gray[SIZE-1:1];always @(gray[SIZE-1:2]) // fixed part selectbin[2] = ^gray[SIZE-1:2];always @(gray[SIZE-1:3]) // fixed part selectbin[3] = ^gray[SIZE-1:3];always @(gray[SIZE-1:4]) // fixed part selectbin[4] = ^gray[SIZE-1:4];always @(gray[SIZE-1:5]) // fixed part selectbin[5] = ^gray[SIZE-1:5];always @(gray[SIZE-1:6]) // fixed part selectbin[6] = ^gray[SIZE-1:6];always @(gray[SIZE-1:7]) // fixed part selectbin[7] = ^gray[SIZE-1:7];例3：一个行波进位加法器，在begin…end内部定义局部变量，并且在generate语句内定义genvar变量；module addergen1 (co, sum, a, b, ci);parameter SIZE = 4;output [SIZE-1:0] sum;output co;input [SIZE-1:0] a, b;input ci;wire [SIZE :0] c;assign c[0] = ci;generategenvar i;for(i=0; i<SIZE; i=i+1)begin: bitwire t1, t2, t3; // generated net declarationxor g1 (t1, a[i], b[i]);xor g2 (sum[i], t1, c[i]);and g3 (t2, a[i], b[i]);and g4 (t3, t1, c[i]);or g5 (c[i+1], t2, t3);endendgenerateassign co = c[SIZE];endmodule等同于下面的语句：wire bit[0].t1, bit[0].t2, bit[0].t3;xor bit[0].g1 (bit[0].t1, a[0], b[0]);xor bit[0].g2 (sum[0], bit[0].t1, c[0]);and bit[0].g3 (bit[0].t2, a[0], b[0]);and bit[0].g4 (bit[0].t3, bit[0].t1, c[0]);or bit[0].g5 (c[0+1], bit[0].t2, bit[0].t3);wire bit[1].t1, bit[1].t2, bit[1].t3;xor bit[1].g1 (bit[1].t1, a[1], b[1]);xor bit[1].g2 (sum[1], bit[1].t1, c[1]);and bit[1].g3 (bit[1].t2, a[1], b[1]);and bit[1].g4 (bit[1].t3, bit[1].t1, c[1]);or bit[1].g5 (c[1+1], bit[1].t2, bit[1].t3);wire bit[2].t1, bit[2].t2, bit[2].t3;xor bit[2].g1 (bit[2].t1, a[2], b[2]);xor bit[2].g2 (sum[2], bit[2].t1, c[2]);and bit[2].g3 (bit[2].t2, a[2], b[2]);and bit[2].g4 (bit[2].t3, bit[2].t1, c[2]);or bit[2].g5 (c[2+1], bit[2].t2, bit[2].t3);wire bit[3].t1, bit[3].t2, bit[3].t3;xor bit[3].g1 (bit[3].t1, a[3], b[3]);xor bit[3].g2 (sum[3], bit[3].t1, c[3]);and bit[3].g3 (bit[3].t2, a[3], b[3]);and bit[3].g4 (bit[3].t3, bit[3].t1, c[3]);or bit[3].g5 (c[3+1], bit[3].t2, bit[3].t3);这样，复制产生的实例名称为：xor gates: bit[0].g1 bit[1].g1 bit[2].g1 bit[3].g1 bit[0].g2 bit[1].g2 bit[2].g2 bit[3].g2 and gates: bit[0].g3 bit[1].g3 bit[2].g3 bit[3].g3bit[0].g4 bit[1].g4 bit[2].g4 bit[3].g4 or gates: bit[0].g5 bit[1].g5 bit[2].g5 bit[3].g5复制产生的wire组为：bit[0].t1 bit[1].t1 bit[2].t1 bit[3].t1bit[0].t2 bit[1].t2 bit[2].t2 bit[3].t2bit[0].t3 bit[1].t3 bit[2].t3 bit[3].t3可见，给begin…end块命名的用途！例4：一个行波进位加法器，使用外部定义的变量，这样就不会对外部变量做变动；module addergen1 (co, sum, a, b, ci);parameter SIZE = 4;output [SIZE-1:0] sum;output co;input [SIZE-1:0] a, b;input ci;wire [SIZE :0] c;wire [SIZE-1:0] t [1:3];genvar i;assign c[0] = ci;generatefor(i=0; i<SIZE; i=i+1)begin: bitxor g1 ( t[1][i], a[i], b[i]);xor g2 ( sum[i], t[1][i], c[i]);and g3 ( t[2][i], a[i], b[i]);and g4 ( t[3][i], t[1][i], c[i]);or g5 ( c[i+1], t[2][i], t[3][i]);endendgenerateassign co = c[SIZE];endmodule这样，复制产生的实例名称为：xor gates: bit[0].g1 bit[1].g1 bit[2].g1 bit[3].g1bit[0].g2 bit[1].g2 bit[2].g2 bit[3].g2 and gates: bit[0].g3 bit[1].g3 bit[2].g3 bit[3].g3bit[0].g4 bit[1].g4 bit[2].g4 bit[3].g4 or gates: bit[0].g5 bit[1].g5 bit[2].g5 bit[3].g5而外部变量t与a,b,sum等一样，没有复制产生新的变量组例5：多层generate语句所复制产生的实例命名方式；parameter SIZE = 2;genvar i, j, k, m;generatefor(i=0; i<SIZE; i=i+1)begin: B1 // scope B1[i]M1 N1(); // instantiates B1[i].N1for(j=0; j<SIZE; j=j+1)begin: B2 // scope B1[i].B2[j]M2 N2(); // instantiates B1[i].B2[j].N2for(k=0; k<SIZE; k=k+1)begin: B3 // scope B1[i].B2[j].B3[k]M3 N3(); // instantiates B1[i].B2[j].B3[k].N3 endendif(i>0)for(m=0; m<SIZE; m=m+1)begin: B4 // scope B1[i].B4[m]M4 N4(); // instantiates B1[i].B4[m].N4endendendgenerate下面是复制产生的实例名称的几个例子：B1[0].N1 B1[1].N1B1[0].B2[0].N2 B1[0].B2[1].N2B1[0].B2[0].B3[0].N3 B1[0].B2[0].B3[1].N3B1[0].B2[1].B3[0].N3B1[1].B4[0].N4 B1[1].B4[1].N4generate-if语句根据条件不同产生不同的实例化，即根据模块参数（常量）的条件是否满足来选择其中一段代码生成相应的电路，不如`ifdef …`elsif …`else …`endif；例1：module generate_if (a,b,c,y);input a,b,c;output y;localparam SIZE = 12; // 参数常量generateif (SIZE < 8)assign y = a & b & c;else if (SIZE == 8)assign y = a & b | c;elseassign y = a | b | c; // 最后该语句生成电路；endgenerateendmodule例2：module multiplier(a,b,product);parameter a_width = 8, b_width = 8;localparam product_width = a_width+b_width;// localparam can not be modified directly with the defparam statement or the module instance statement，它是内部使用的局部参数 # input [a_width-1:0] a;input [b_width-1:0] b;output [product_width-1:0] product;generateif((a_width < 8) || (b_width < 8))CLA_multiplier #(a_width,b_width) u0(a, b, product);// instantiate a CLA multiplierelseWALLACE_multiplier #(a_width,b_width)u1(a,b,product);// instantiate a Wallace-tree multiplierendgenerate// The generated instance name is u1endmodule注意：这里的条件都是常量条件，非常量条件不能综合；generate-case语句跟generate-if语句一样的用法，只是采用case语句的形式。
VHDL的基本描述语句
VHDL的基本描述语句有并行语句(Concurrent Statements)和顺序语句(Sequential Statements)两大类（如表8-3所示）。
在系统设计中，这些基本描述语句从不同侧面完整地描述了数字系统的硬件结构和基本逻辑功能。
表8-3VHDL的并行语句和顺序语句并行语句用于表示算法模块间的连接关系，相互之间无次序关系，它们是并行执行的，与书写顺序无关。
VHDL的结构体由若干相互联系的并行描述语句组成，如图8-3所示。
并行描述语句在结构体中的语法格式如下：ARCHITECTURE 结构体名OF 实体名IS{说明语句}BEGIN{并行语句}END ARCHITECTURE 结构体名；并行描述语句主要有：并行信号赋值语句（Concurrent Signal Assignments）、进程语句(Process Statements)、块语句(Block Statements) 、元件例化语句(Component Instantiations)、生成语句(Generate Statements) 及并行过程调用语句(Concurrent Procedure Calls)等六种。
其中，进程语句和块语句是两种最主要、最常用的并行描述语句。
本节介绍这六种并行描述语句及其功能。
一、进程语句(TOP)进程PROCESS语句本身是并行描述语句，但却包含一系列顺序描述语句。
所以，设计中各个进程是并行执行，而各进程内的顺序描述语句却是按顺序执行。
进程与其他部分的通信，是通过从进程外的信号或端口中读取或者写入值来完成。
进程语句的语法格式如下：[进程名称：]PROCESS [（敏感表）]{进程声明}BEGIN{顺序语句}END PROCESS [进程名称]；其中，进程声明是对子程序、类型、常量和变量等的说明；敏感表（Sensitivity_list）是所有敏感信号（包括端口）的列表；敏感表的语法格式为：信号名称{，信号名称}所谓进程对信号敏感，是指当信号发生变化时，能够触发进程中语句的执行。
