halcon常用算法

合集下载

halcon 四步相移法

halcon 四步相移法

halcon 四步相移法Halcon 四步相移法(Four-Step Phase-Shifting Method)是一种常用于光学相位测量和表面形貌分析的方法。

它基于干涉原理,通过改变输入光的相位来获得被测物体的相位信息,从而实现对物体形貌的测量和分析。

本文将以Halcon 四步相移法为主题,逐步解释该方法的原理和步骤,并探讨其在实际应用中的优势和应用领域。

第一步:原理介绍Halcon 四步相移法是一种使用干涉测量原理的相位测量方法。

干涉测量原理是通过将两束光线进行干涉,利用干涉光场的强度变化来获得被测物体的相位信息。

在Halcon 四步相移法中,通过改变输入光的相位,我们可以得到一系列互相差一个相位角的干涉图像。

通过对这些干涉图像进行综合分析和处理,可以得到被测物体的相位信息,从而实现对物体形貌的测量和分析。

第二步:步骤解析Halcon 四步相移法包含以下四个步骤:1. 步骤一:获取基准图像在这一步中,我们需要记录没有被测物体(或被测物体没有位移或变形)时的基准图像。

这个图像将被用作后续步骤中的参考图像,用于和其他相移图像进行比较和分析。

2. 步骤二:相位偏移在这一步中,我们需要调整输入光的相位,以获得一系列相移图像。

相位的调整可以通过改变光源的相位或使用相移元件(如全息片)来实现。

通常,我们需要获取至少三张相移图像,这样我们才能够计算出被测物体的相位信息。

3. 步骤三:相位计算在这一步中,我们使用相移图像序列来计算被测物体的相位信息。

根据相移量和相位偏移量的关系,我们可以通过简单的数学运算计算出物体的相位信息。

具体的计算公式根据实际应用的需求而有所变化,例如在表面形貌测量中,我们可以通过计算相移图像序列的频谱信息,来获得物体的相位信息。

4. 步骤四:相位重建在这一步中,我们使用得到的相位信息来重建被测物体的形貌。

具体的重建方法可以根据实际应用的需求而变化,例如在表面形貌测量中,我们可以使用相位解包算法来获得物体的三维形貌信息。

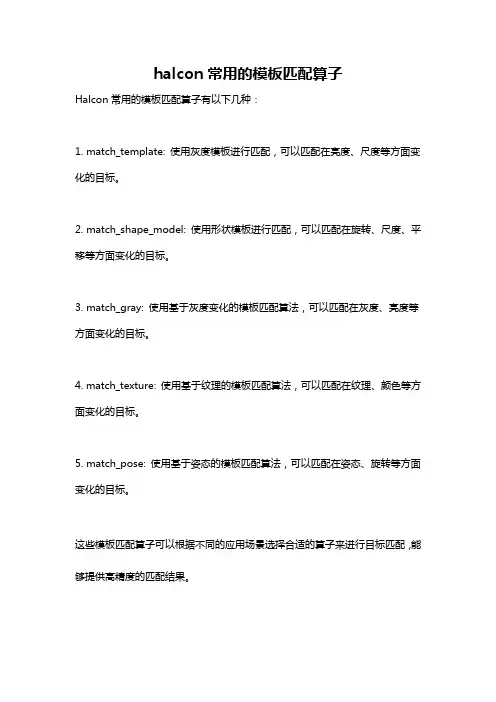

halcon常用的模板匹配算子

halcon常用的模板匹配算子

halcon常用的模板匹配算子
Halcon常用的模板匹配算子有以下几种:
1. match_template: 使用灰度模板进行匹配,可以匹配在亮度、尺度等方面变化的目标。

2. match_shape_model: 使用形状模板进行匹配,可以匹配在旋转、尺度、平移等方面变化的目标。

3. match_gray: 使用基于灰度变化的模板匹配算法,可以匹配在灰度、亮度等方面变化的目标。

4. match_texture: 使用基于纹理的模板匹配算法,可以匹配在纹理、颜色等方面变化的目标。

5. match_pose: 使用基于姿态的模板匹配算法,可以匹配在姿态、旋转等方面变化的目标。

这些模板匹配算子可以根据不同的应用场景选择合适的算子来进行目标匹配,能够提供高精度的匹配结果。

halcon曲线插值算法

halcon曲线插值算法

halcon曲线插值算法
Halcon是一个强大的机器视觉软件库,提供了多种曲线插值算法。

以下是Halcon 中常用的曲线插值算法:
线性插值:线性插值是最简单的插值方法,通过构造两条直线来连接已知的点。

虽然线性插值的计算速度较快,但对于非线性变化的曲线,其拟合效果可能不够理想。

二次插值:二次插值比线性插值更加复杂,通过构造二次多项式来逼近已知的点。

二次插值能够更好地处理非线性变化的曲线,但计算量较大。

样条插值:样条插值是一种更复杂的插值方法,通过构造样条函数(如三次样条函数)来逼近已知的点。

样条插值能够得到更加平滑的曲线,适合处理具有突变点的数据。

多项式插值:多项式插值是通过构造多项式来逼近已知的点。

多项式插值的拟合效果较好,但计算量较大,且容易受到噪声的影响。

立方插值:立方插值是一种较新的插值方法,通过构造立方多项式来逼近已知的点。

立方插值的拟合效果非常好,能够得到非常平滑的曲线,但计算量较大。

在选择合适的曲线插值算法时,需要考虑数据的特点、计算资源和精度要求等因素。

对于要求较高精度的应用,可以考虑使用立方插值或样条插值;对于计算资源有限的应用,可以考虑使用线性插值或二次插值。

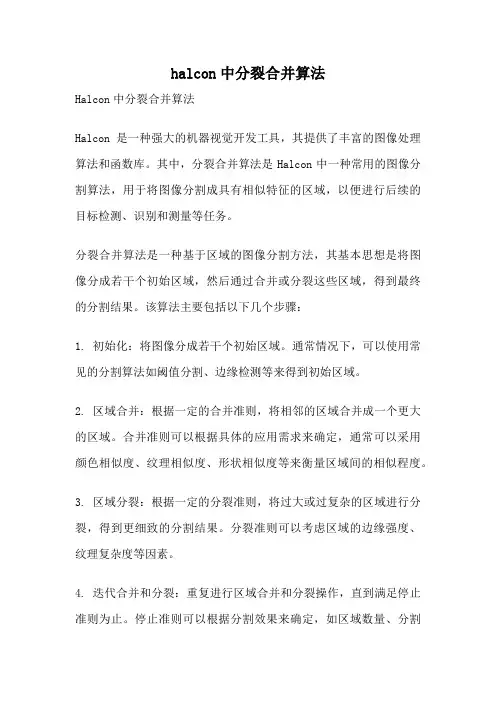

halcon中分裂合并算法

halcon中分裂合并算法

halcon中分裂合并算法Halcon中分裂合并算法Halcon是一种强大的机器视觉开发工具,其提供了丰富的图像处理算法和函数库。

其中,分裂合并算法是Halcon中一种常用的图像分割算法,用于将图像分割成具有相似特征的区域,以便进行后续的目标检测、识别和测量等任务。

分裂合并算法是一种基于区域的图像分割方法,其基本思想是将图像分成若干个初始区域,然后通过合并或分裂这些区域,得到最终的分割结果。

该算法主要包括以下几个步骤:1. 初始化:将图像分成若干个初始区域。

通常情况下,可以使用常见的分割算法如阈值分割、边缘检测等来得到初始区域。

2. 区域合并:根据一定的合并准则,将相邻的区域合并成一个更大的区域。

合并准则可以根据具体的应用需求来确定,通常可以采用颜色相似度、纹理相似度、形状相似度等来衡量区域间的相似程度。

3. 区域分裂:根据一定的分裂准则,将过大或过复杂的区域进行分裂,得到更细致的分割结果。

分裂准则可以考虑区域的边缘强度、纹理复杂度等因素。

4. 迭代合并和分裂:重复进行区域合并和分裂操作,直到满足停止准则为止。

停止准则可以根据分割效果来确定,如区域数量、分割质量等。

分裂合并算法的优点是可以根据具体的应用需求来定义合并和分裂准则,从而得到更好的分割结果。

同时,该算法也具有较好的鲁棒性和计算效率,适用于各种不同的图像场景。

然而,分裂合并算法也存在一些局限性。

首先,合并和分裂的准则需要根据具体的应用场景来定义,缺乏通用性。

其次,算法的分割结果可能受到图像质量、噪声等因素的影响,导致分割结果不准确。

此外,算法的计算复杂度较高,在处理大尺寸图像时可能存在效率问题。

为了克服上述问题,可以结合其他图像分割算法来改进分裂合并算法。

例如,可以在分裂合并的基础上引入边缘信息、纹理信息等,以提高分割的准确性和稳定性。

此外,还可以使用多尺度分割方法,将图像分割成不同尺度的区域,从而更好地捕捉图像中的细节信息。

总结起来,Halcon中的分裂合并算法是一种常用的图像分割方法,可以将图像分割成具有相似特征的区域。

halcon 聚类算法

halcon 聚类算法

halcon 聚类算法Halcon是一款强大的机器视觉软件开发平台,提供了丰富的图像处理算法和工具。

其中包含了聚类算法,可以用于将数据样本分成不同的聚类或群组。

以下是关于Halcon聚类算法的相关参考内容。

1. 聚类算法概述:聚类算法是一种无监督学习算法,可以将数据样本划分为不同的组或聚类。

Halcon提供了多种聚类算法,包括K-means聚类、DBSCAN(基于密度的聚类)、二次划分等。

这些算法根据不同的聚类策略和目标函数来划分数据样本,用于发现数据的内在结构和模式。

2. K-means聚类算法:K-means聚类是一种常用的分区聚类算法,它将数据样本划分为K个不重叠的聚类。

该算法通过计算每个样本与聚类中心之间的欧氏距离,来确定样本属于哪个聚类。

Halcon提供了K-means聚类算法的实现,可以通过设定聚类数目K、样本数据以及迭代次数等参数来进行聚类分析。

3. DBSCAN聚类算法:DBSCAN是一种基于密度的聚类算法,可以自动发现多样化的聚类形状和大小。

该算法通过设置邻域半径和最小样本数来定义聚类的密度。

Halcon中的DBSCAN算法可以根据给定的参数,自动识别和划分样本数据集中的密集区域作为聚类,并且可以将稀疏区域标记为噪声。

4. 二次划分聚类算法:Halcon还提供了基于线性或非线性最优划分的二次划分聚类算法。

该算法通过选择最佳分割特征和划分点,将数据样本集分成多个子集。

每个子集内的样本更加相似,而不同子集之间的样本差异性较大。

这种二次划分聚类算法可以用于检测数据中存在的不同模式或子群体。

5. Halcon中的聚类算法应用:Halcon的聚类算法在工业图像处理中有着广泛的应用。

例如,可以利用聚类算法对图像中的目标进行分割和分类,通过提取目标的特征属性来实现目标检测和识别。

此外,聚类算法还可以应用于图像分割、图像检索、图像压缩等领域。

总结:Halcon提供了多种聚类算法的实现,包括K-means、DBSCAN、二次划分等。

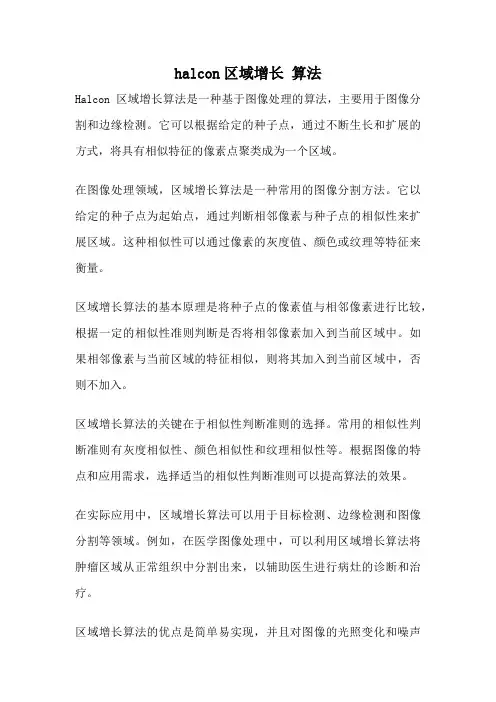

halcon区域增长 算法

halcon区域增长 算法

halcon区域增长算法Halcon区域增长算法是一种基于图像处理的算法,主要用于图像分割和边缘检测。

它可以根据给定的种子点,通过不断生长和扩展的方式,将具有相似特征的像素点聚类成为一个区域。

在图像处理领域,区域增长算法是一种常用的图像分割方法。

它以给定的种子点为起始点,通过判断相邻像素与种子点的相似性来扩展区域。

这种相似性可以通过像素的灰度值、颜色或纹理等特征来衡量。

区域增长算法的基本原理是将种子点的像素值与相邻像素进行比较,根据一定的相似性准则判断是否将相邻像素加入到当前区域中。

如果相邻像素与当前区域的特征相似,则将其加入到当前区域中,否则不加入。

区域增长算法的关键在于相似性判断准则的选择。

常用的相似性判断准则有灰度相似性、颜色相似性和纹理相似性等。

根据图像的特点和应用需求,选择适当的相似性判断准则可以提高算法的效果。

在实际应用中,区域增长算法可以用于目标检测、边缘检测和图像分割等领域。

例如,在医学图像处理中,可以利用区域增长算法将肿瘤区域从正常组织中分割出来,以辅助医生进行病灶的诊断和治疗。

区域增长算法的优点是简单易实现,并且对图像的光照变化和噪声有一定的鲁棒性。

然而,区域增长算法也存在一些问题。

例如,当图像中存在较大的亮度变化或纹理差异时,可能会导致算法的效果不理想。

此外,区域增长算法对种子点的选择比较敏感,不同的种子点可能会得到不同的分割结果。

为了提高区域增长算法的效果,可以采用一些改进方法。

例如,可以引入多个种子点,通过融合不同区域的结果来得到更准确的分割结果。

另外,可以结合其他图像处理技术,如边缘检测和形态学操作等,来进一步优化分割结果。

Halcon区域增长算法是一种常用的图像分割方法,通过不断生长和扩展的方式将具有相似特征的像素点聚类成为一个区域。

它在医学图像处理、目标检测和边缘检测等领域具有广泛的应用前景。

通过合理选择相似性判断准则和改进算法,可以提高区域增长算法的效果,实现更准确的图像分割。

halcon 异常检测算法

halcon 异常检测算法

halcon 异常检测算法
Halcon是一种机器视觉软件,它提供了一系列用于图像处理和分析的工具和函数。

在Halcon中,异常检测算法主要用于检测图像中的异常或异常区域,通常用于质量
控制和故障检测等应用领域。

Halcon中的异常检测算法可以基于像素级别或目标
级别进行。

以下是常用的几种异常检测算法:
1. 统计特征方法:统计特征方法使用图像的统计特征(如均值、方差、直方图等)来检测异常。

这些统计特征可以通过比较图像中的像素值与其周围像素值的差异
来识别异常或异常区域。

2. 模型匹配方法:模型匹配方法使用预先定义的模型或模板来与图像进行匹配,
并检测与模型不匹配的区域。

这些模型可以是形状、纹理或颜色模型。

当图像中
的某些区域与模型的匹配度低于阈值时,被认为是异常。

3. 基于机器学习的方法:基于机器学习的异常检测方法通过训练一个模型来区分
正常和异常样本。

常用的机器学习算法包括支持向量机、随机森林、神经网络等。

这些算法可以从输入图像中提取特征,并使用训练集中的样本训练模型来进行异
常检测。

4. 基于深度学习的方法:基于深度学习的异常检测方法使用深度神经网络来学习
图像的特征表示,并检测与训练集中不同的样本。

这些方法通常需要大量的标注
样本进行训练。

在Halcon中,可以通过使用图像处理工具和相应的算法函数来实现异常检测。

Halcon还提供了可视化和分析工具来帮助用户理解和解释检测结果。

halcon聚类算法

halcon聚类算法

Halcon聚类算法1. 简介Halcon是一款由MVTec开发的图像处理软件库,提供了丰富的图像处理功能。

其中的聚类算法是Halcon的核心功能之一,用于将数据集划分为不同的簇,每个簇包含相似的数据点。

聚类算法在图像处理中有广泛的应用,例如目标检测、图像分割等。

2. 聚类算法的原理聚类算法的目标是将数据集划分为若干个簇,使得同一簇内的数据点之间的相似度最大,不同簇之间的相似度最小。

常见的聚类算法有K均值算法、层次聚类算法等。

2.1 K均值算法K均值算法是一种常用的聚类算法,其原理如下:1.随机选择K个初始聚类中心。

2.将数据集中的每个数据点分配给距离其最近的聚类中心。

3.根据每个簇中的数据点重新计算聚类中心。

4.重复步骤2和步骤3,直到聚类中心不再发生变化或达到预定的迭代次数。

K均值算法的优点是简单易懂,计算效率高,但对于非凸形状的簇划分效果较差。

2.2 层次聚类算法层次聚类算法是一种基于距离的聚类算法,其原理如下:1.将每个数据点看作一个独立的簇。

2.计算每两个簇之间的距离,选择最近的两个簇合并为一个新簇。

3.重复步骤2,直到所有数据点都被合并为一个簇,或者达到预定的簇个数。

层次聚类算法的优点是可以发现不同大小和形状的簇,但计算复杂度较高。

3. Halcon中的聚类算法Halcon中提供了多种聚类算法,可以根据不同的需求选择合适的算法进行图像处理。

3.1 K均值聚类Halcon中的K均值聚类算法通过kmeans_clustering函数实现。

该函数的输入参数包括待聚类的数据集、聚类个数K等。

函数的输出包括聚类中心和每个数据点所属的簇。

示例代码如下:kmeans_clustering(Image, K, Clusters)3.2 层次聚类Halcon中的层次聚类算法通过hierarchical_clustering函数实现。

该函数的输入参数包括待聚类的数据集、距离度量方法等。

函数的输出包括聚类结果和簇的层次结构。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、read_image (Image, 'F:/image/001.bmp') 读入图像2、threshold (Image, region, 100, 200) 阈值分割,获取区域3、dev_close_window() 关闭当前图形窗口4、dev_open_window (0, 0, 640, 480, 'black', WindowHandle) 打开一个新的图像窗口5、decompose3 (Image, Red, Green, Blue) 三通道图像转换成三幅单通道图像 5.5、compose3(Red, Green, Blue, Image) 三幅单通道图像组合为三通道图像6、connection (Region, ConnectedRegions) 将像素有相连的区域合并成一个元素element7、count_obj(ConnectedRegions, Number) 计算元素element的个数 8、select_shape(Regions, SelectedRegions, Features, Operation, Min, Max)select_shape (ConnectedRegions,SelectedRegions,['area','anisometry'], 'and', [500,1.0], [50000,1 .7]) 连通域形状的选择 circularity:表示环状;充实度 roundness:圆度9、dev_set_color('red') 设定输出的颜色10、dev_set_draw ('margin') 或者 dev_set_draw ('fill') 确定区域填充模式 11、get_image_size (Image, Width, Height) 得到图像的宽度和高度12、get_image_pointer1 (Image_slanted, Pointer, Type, Width, Height) 设定Pointer指向Image_slanted的起点位置。

13、dev_set_part (0, 0, Height-1, Width-1) 设定图像需要显示的范围14、dev_display (Image_slanted) 显示图像15、disp_continue_message(WindowHandle, 'blue', 'false') 等待用户操作是否继续stop ()16、projective_trans_image (Image_slanted, Image_rectified, HomMat2D, 'bilinear', 'false', 'false') 将投影变换应用于一幅图像中。

17、dev_set_line_width (5) 为区域轮廓线设定线宽18、disp_message (WindowHandle, 'Decoded string: ', 'window', -1, -1, 'black', 'true') 程序写一个文本信息19、union_collinear_contours_xld 合并在同一直线的XLDunion_cocircular_contours_xld 合并在同圆的XLD union_adjacent_contours_xld 合并邻近的XLD 20、fit_line_contour_xld 拟合直线21、trans_from_rgb(Rimage,Gimage,Bimage,Image1,Image2,Image3,'hsv') rgb颜色空间图像转换到hsv颜色空间图像22、trans_to_rgb(Image1,Image2,Image3,ImageRed,ImageGreen,ImageBlue,'hsv') hsv颜色空间图像转换到rgb颜色空间图像23、set_display_font (WindowID, 20, 'mono', 'true', 'false') 设置字体(bottle.hdev) 24、fill_up_shape (RawSegmentation, RemovedNoise, 'area', 1, 5) 根据给定的形状特征填补区域中的不足25、opening_circle (RemovedNoise, ThickStructures, 2.5) 以半径为2.5像素先腐蚀再膨胀,开运算去除小区域。

26、fill_up (ThickStructures, Solid) 填补区域中的空洞27、intersection (ConnectedPatterns, ThickStructures, NumberCandidates)求两个区域的交集然后输出,求ConnectedPatterns区域和ThickStructures区域的交集,输出NumberCandidates 28、dev_set_shape ('rectangle1') 设置外接矩形29、distance_lr (SelectedRegions, Row1, Col1, Row2, Col2,DistanceMin, DistanceMax) 计算直线和区域之间的距离,出现最小距离和最大距离30、disp_line (WindowID, Row1, Col+100, Row2, Col) 绘制直线段(Col+100, Row1)为起点,(Col, Row2)为终点30.5、disp_circle (WindowID, RowPoint, ColPoint, 10) 在指定点(ColPoint,RowPoint)绘制直接为10的圆注意:y1 = Row1, x1 = Col+100. y2 = Row2, x2 = Col. 先y后x的值(distance_lr.hdev)31、distance_pc (Hole, Row, Column, DistanceMin, DistanceMax)计算点到轮廓之间的最大距离和最小距离,其中(Column, Row)为规定的点。

32、edges_sub_pix (Rim, Edges, 'lanser2', 0.3, 10, 40) 使用Deriche, Lanser, Shen, or Canny filters等算子提取精确的亚像素边缘。

33、sort_contours_xld (Holes, Holes, 'upper_left', 'true', 'row') 根据相对位置选择轮廓34、smallest_circle_xld (Holes, Row, Column, Radius) 确定完整的圆35、disp_cross (WindowID, Row[i-1], Column[i-1], 6, 0) 在指定点的位置绘制一个十字标记36、get_region_contour (SelectedRegions, Rows, Columns) 访问一个已经确定区域的轮廓37、distance_pl (Rows[i], Columns[i], RowLine1, ColLine1, RowLine2, ColLine2, Distance) 点到直线的距离38、distance_ss (Rows, Columns, Rows+n, Columns+n, RowLine1, ColLine1, RowLine2, ColLine2, Dista nceMin, DistanceMax) 计算两线段之间的距离(distance_ss)39、distance_pp (RowPoint, ColPoint, Rows[i], Columns[i], Distance) 计算一个点(ColPoint,RowPoint)到另一个点(Columns[i],Rows[i])直接的距离。

40、distance_sr (SelectedRegions, Row1+n, Col, Row2-n, Col+100, DistanceMin, DistanceMax) 计算直线段到区域之间的距离(distance_sr)41、auto_threshold(Image, Regions, 4) 由直方图确定的阈值以分割图像 42、tuple_rad( degree, radian) 角度转换为弧度43、dilation_circle(SelectedRegions, RegionDilation, 3.5) 以半径为3.5的圆扩展给定区域44、erosion_circle(RegionFillUp, RegionErosion,3.5) 以半径为3.5的圆腐蚀给定区域45、fill_up_shape(RegionDilation, RegionFillUp, 'area', 1, 300) 按照给定的形状特征填充区域中的空洞46、fill_up(RegionErosion, RegionFillUp2) 直接填充区域中的空洞47、difference(RegionFillUp2, RegionErosion, RegionDifference) 计算两者区域的不同48fit_ellipse_contour_xld(Contours1,'fitzgibbon', -1, 0, 0, 200, 3, 2, Row1, Column1,Phi1, Radius1, Radius2, StartPhi, EndPhi, PointOrder) 使用椭圆和椭圆弧近似XLD轮廓线49gen_ellipse_contour_xld (ContEllipse1,Row1,Column1,Phi1,Radius1,Radius2,0,6 .28318,'positiv e',1.5) 相关于椭圆弧创建一个XLD轮廓50gen_measure_rectangle2 (Row, Column, Phi, Length1, Length2, Width, Height, Interpolation, MeasureHandle)51measure_pairs (Image, MeasureHandle, Sigma, Threshold, Transition, Select, RowEdgeFirst, Col umnEdgeFirst, AmplitudeFirst, RowEdgeSecond, ColumnEdgeSec ond, AmplitudeSecond, IntraDist ance, InterDistance)。
