智能变电站作业指导书 总则
智能变电站东土交换机调试作业指导书
智能变电站东土交换机调试作业指导书一．交换机常用设置 (1)二．VLAN设置 (2)三．端口镜像用途和配置 (3)四．网卡不能监视VLAN ID的设置方法： (3)五．设置注意事项 (3)六．WEB升级过程介绍： (4)一．交换机常用设置网线一根，光电转换器，配合光电转换器的光纤1.和交换机连接笔记本网口和光电转换器连接，笔记本IP设置为192.168.0.*，光电转换器连接到交换机任一光口上，一般出厂时交换机的IP都是192.168.0.2,先PING一下交换机。
可以ping通后再继续以下操作。
2.开始配置打开网页，输入交换机IP地址，回车弹出登陆界面，输入用户名密码。
用户名：admin密码：1233.IP地址配置选择交换机的基本信息配置，配置交换机的IP地址，IP修改，多个交换机级联时，在本交换机配置，保存时却存到另外一个交换机上，所以所有级联交换机必须设为不同地址。
4.交换机基本信息配置设置交换机名称二．VLAN设置选择VLAN设置，右侧显示已经有的VLAN，第一个是交换机自带的，不用管它，其他的没用的都可以删除掉如果修改原来的VLAN，只要点击右侧那个VLAN名称就会弹出配置对话框来，如果添加一个VLAN,点击下面添加按钮。
弹出下面对话框。
输入VLAN名称和VLANID，选择这个VLAN包含的光口。
一个光口备多个VLAN时，光口必须选择为Tagged模式。
三．端口镜像用途和配置端口镜像主要用于监视问答式报文，比如监视站控层报文，UNIX机子监视比较麻烦。
可以给监控的网口做个端口镜像，可以随时监视MMS报文。
镜像端口只能收，不能发，所以如果插装置会通不上。
具体做法如下，上面是镜像端口，下面是被镜像端口。
四．网卡不能监视VLAN ID的设置方法：千兆网卡设置方法1.打开注册表，在HKEYLOCALMACHINE\SYSTEM\CurrentControlSet下查找TxCoalescingTicks。
智能变电站 110kV线路保护作业指导书
智能变电站110kV电压等级线路保护调试作业指导书批准：审核：编写：作业负责人：目次1.应用范围 (1)2.引用文件 (1)3.工作流程图 (1)4.调试前准备 (2)4.1 准备工作安排 (2)4.2作业人员要求 (3)4.3试验仪器及材料 (4)4.4危险点分析及安全措施 (4)5.单体调试 (5)5.1 电源和外观检查 (5)5.2 绝缘检查 (6)5.3 配置文件版本检查 (7)5.4光纤链路检查 (7)5.5 采样值输入检查 (8)5.6 GOOSE输入输出检查 (8)5.7保护校验 (10)6.分系统调试 (13)6.1带开关传动 (13)6.2与其它装置的联动试验 (14)6.3 站控层通讯检查 (15)7.全站功能联调 (16)7.1光纤通道联调............................................................................ 错误！未定义书签。
7.2一次通流升压............................................................................ 错误！未定义书签。
8.送电试验 (17)9.竣工 (17)附录：调试报告 (18)1.应用范围本作业指导书适用于国家电网公司智能变电站110kV电压等级线路保护现场调试工作，主要内容包括现场调试的准备、调试流程、调试方法及标准和调试报告等要求。
本作业指导书内容均为指导性，供现场调试工作参考。
本指导书中所涉及的接线形式为双母线接线，其余接线形式下的同电压等级线路保护调试可参照执行。
2.引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
智能变电站SGB-750(220kV)母线保护校验标准化作业指导书
开工前工作负责人检查所有工作人员是否正确使用劳保用品，并由工作负责人带领进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项、设备状态及人员分工，全体工作人员应明确作业范围、进度要求等内容。
3
根据《二次工作安全措施票》的要求，完成安全措施并在二次工作安全措施票(见附录表A)逐项打上已执行的标记，在做好安全措施工作后，方可开工。
2）误整定
（1）工作前应确认最新定值单；
（2）定值调整后应核对无误，并打印一份定值附在保护校验记录后。
3）误接线
（1）工作前，必须具备与现场设备一致的图纸；
（2）接、拆二次线（光纤）至少有两人执行，并做好记录。
（3）工作结束后，恢复光纤接线至正常状态，并检查相关装置通信恢复正常。
4
其他
5
根据校验设备的结构、校验工艺及作业环境，将校验作业的全过程优化为最佳的校验步骤顺序，见图1。
4
表8规定了SGB-750(220kV)智能化母线保护校验的危险点分析与预防控制措施。
表8危险点分析与预防控制措施
序号
防范类型
危险点
预防控制措施
1
人身触电
1）误入带电间隔
（1）工作前应熟悉工作地点带电部位；
（2）工作前应检查现场安全围栏、安全警示牌和接地线等安措。
2）接、拆低压电源
（1）必须使用装有漏电保护器的电源盘；
把
2
4
工器具主要包括专用工具、常用工器具、仪器仪表、电源设施和消防器材等，详见表5。
表5工器具与仪器仪表
序号
名称
型号及规格
单位
数量
备注
1
工具箱
套
1
2
数字式万用表
智能变电站继电保护调试作业指导书总的部分(试行)
智能变电站继电保护调试作业指导书总的部分（试行）第一章 总 则第一条 为规范冀北公司智能变电站继电保护调试方法和调试报告，满足智能变电站继电保护调试、运行和管理的实际需求，特编制本作业指导书。
第二条 本作业指导书适用于智能变电站继电保护出厂联调（二次设备集成调试）和现场调试工作。
第三条 本作业指导书严格落实Q/GDW 441-2010《智能变电站继电保护技术规范》和Q/GDW 689-2012《智能变电站调试规范》等相关技术要求，参考《智能变电站继电保护检验规范（报批稿)》，总结国网冀北电力有限公司智能变电站继电保护调试、运行等经验，对智能变电站的继电保护通信配置、测试项目、调试表格等进行了统一规范。
第四条 本作业指导书在《冀北公司智能站继电保护工厂联调方案（试行）》和《冀北公司智能站继电保护现场调试方案（试行）》基础上，做了补充和细化，操作性更强，颁布后替代《冀北公司智能站继电保护工厂联调方案（试行）》和《冀北公司智能站继电保护现场调试方案（试行）》。
第五条本作业指导书按如下电气主接线型式而编制，如果实际工程不属于如下电气主接线型式，可参考相应部分进行处理。
（一）500千伏智能变电站电气主接线：500千伏侧3/2接线，220千伏侧双母双分段接线，66千伏侧为单母线接线；（二）220千伏智能变电站电气主接线：220千伏侧双母线接线，110千伏侧双母线接线，35千伏侧为单母线接线。
第二章 调试阶段划分第六条 智能变电站继电保护调试主要分为以下两个阶段：（一）出厂联调：此阶段主要检查装置的实际工程配置和所有二次设备之间的配合是否正确等。
此阶段在二次设备集成厂商或电科院完成；（二）现场调试：此阶段主要检查光纤回路连接是否正确、光纤衰耗是否在正常范围内、电缆回路连接是否正确、一次和二次设备之间配合是否正确等。
此阶段在变电站现场完成。
第三章 作业指导书使用原则第七条本作业指导书根据调试阶段划分原则而制定，针对出厂联调和现场调试分别制定了调试作业指导书，详见各附件。

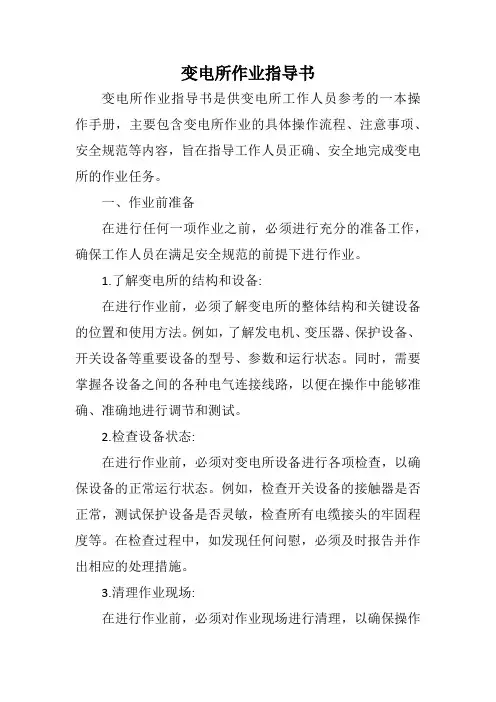

变电所作业指导书
变电所作业指导书变电所作业指导书是供变电所工作人员参考的一本操作手册，主要包含变电所作业的具体操作流程、注意事项、安全规范等内容，旨在指导工作人员正确、安全地完成变电所的作业任务。
一、作业前准备在进行任何一项作业之前，必须进行充分的准备工作，确保工作人员在满足安全规范的前提下进行作业。
1.了解变电所的结构和设备:在进行作业前，必须了解变电所的整体结构和关键设备的位置和使用方法。
例如，了解发电机、变压器、保护设备、开关设备等重要设备的型号、参数和运行状态。
同时，需要掌握各设备之间的各种电气连接线路，以便在操作中能够准确、准确地进行调节和测试。
2.检查设备状态:在进行作业前，必须对变电所设备进行各项检查，以确保设备的正常运行状态。
例如，检查开关设备的接触器是否正常，测试保护设备是否灵敏，检查所有电缆接头的牢固程度等。
在检查过程中，如发现任何问慰，必须及时报告并作出相应的处理措施。
3.清理作业现场:在进行作业前，必须对作业现场进行清理，以确保操作人员的安全。
例如，清理电缆、电线和其他垃圾，并检查作业区域是否有任何危险物品如易燃、易爆炸等物品。
在清理过程中，必须遵循正确的操作规范，以确保自己和他人的安全。
二、安全规范在进行任何一项作业之前，必须遵守所有安全规范，以确保工作人员的安全。
1.穿戴适当的个人防护设备:在进行任何作业前，必须穿戴适当的个人防护设备。
这包括绝缘手套工作服、安全帽、防护眼镜、防护鞋等。
在穿戴过程中，必须检查防扩设备是否合适、可靠，并在操作过程中始终佩戴。
2.遵循电气安全规范:在进行任何电气作业时，必须遵守电气安全规范。
例如，使用带有绝缘手柄的工具，在使用电缆前检查地线是否接地等。
3.作业期间不得离开作业场所:在进行作业期间，必须留在作业场所，并始终保持注意力集中。
在作业时，必须避免漫无目的的走动，以免不注意发生事故。
4.不得进行与作业无关的活动:在进行作业期间，必须专心致志地进行操作，并不能进行与作业无关的任何活动。

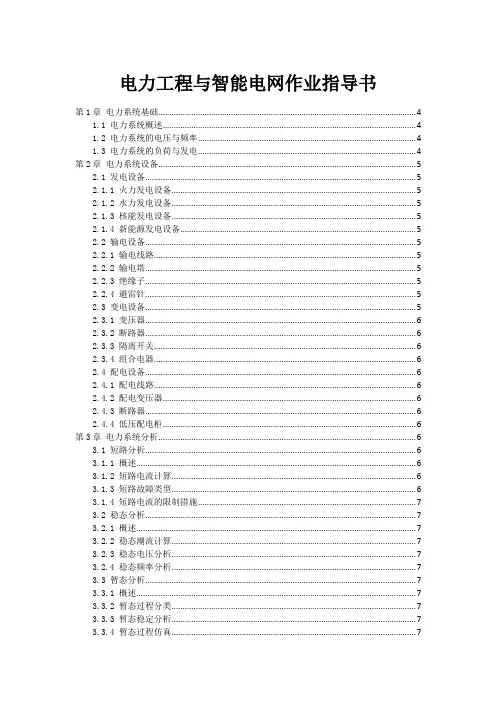

电力工程与智能电网作业指导书
电力工程与智能电网作业指导书第1章电力系统基础 (4)1.1 电力系统概述 (4)1.2 电力系统的电压与频率 (4)1.3 电力系统的负荷与发电 (4)第2章电力系统设备 (5)2.1 发电设备 (5)2.1.1 火力发电设备 (5)2.1.2 水力发电设备 (5)2.1.3 核能发电设备 (5)2.1.4 新能源发电设备 (5)2.2 输电设备 (5)2.2.1 输电线路 (5)2.2.2 输电塔 (5)2.2.3 绝缘子 (5)2.2.4 避雷针 (5)2.3 变电设备 (5)2.3.1 变压器 (6)2.3.2 断路器 (6)2.3.3 隔离开关 (6)2.3.4 组合电器 (6)2.4 配电设备 (6)2.4.1 配电线路 (6)2.4.2 配电变压器 (6)2.4.3 断路器 (6)2.4.4 低压配电柜 (6)第3章电力系统分析 (6)3.1 短路分析 (6)3.1.1 概述 (6)3.1.2 短路电流计算 (6)3.1.3 短路故障类型 (6)3.1.4 短路电流的限制措施 (7)3.2 稳态分析 (7)3.2.1 概述 (7)3.2.2 稳态潮流计算 (7)3.2.3 稳态电压分析 (7)3.2.4 稳态频率分析 (7)3.3 暂态分析 (7)3.3.1 概述 (7)3.3.2 暂态过程分类 (7)3.3.3 暂态稳定分析 (7)3.3.4 暂态过程仿真 (7)第4章智能电网概述 (8)4.1 智能电网的定义与特点 (8)4.2 智能电网的关键技术 (8)4.3 智能电网的发展趋势 (8)第5章智能电网设备 (9)5.1 智能变电站 (9)5.1.1 概述 (9)5.1.2 结构与组成 (9)5.1.3 技术特点 (9)5.2 智能电网中的分布式发电 (9)5.2.1 概述 (9)5.2.2 类型与特点 (10)5.3 智能电网中的储能技术 (10)5.3.1 概述 (10)5.3.2 类型与特点 (10)第6章智能电网通信技术 (11)6.1 通信技术在智能电网中的应用 (11)6.1.1 智能电网通信技术概述 (11)6.1.2 智能电网通信技术应用 (11)6.2 电力线通信技术 (11)6.2.1 电力线通信原理 (11)6.2.2 电力线通信技术在智能电网中的应用 (11)6.3 无线通信技术 (12)6.3.1 无线传感器网络技术 (12)6.3.2 蓝牙技术 (12)6.3.3 WiFi技术 (12)6.3.4 4G/5G技术 (12)6.3.5 LoRa技术 (12)第7章智能电网控制与保护 (12)7.1 智能电网控制策略 (12)7.1.1 控制策略概述 (12)7.1.2 分层控制策略 (12)7.1.3 分布式控制策略 (13)7.1.4 自适应控制策略 (13)7.2 智能电网保护原理 (13)7.2.1 保护原理概述 (13)7.2.2 阶段式保护 (13)7.2.3 差动保护 (13)7.2.4 方向保护 (13)7.2.5 距离保护 (13)7.2.6 综合保护 (13)7.3 智能电网故障诊断与处理 (13)7.3.1 故障诊断方法 (14)7.3.3 故障诊断与处理系统 (14)第8章智能电网运行与管理 (14)8.1 智能电网调度 (14)8.1.1 概述 (14)8.1.2 智能电网调度系统 (14)8.1.3 智能电网调度关键技术 (14)8.2 智能电网优化运行 (14)8.2.1 优化目标 (14)8.2.2 优化方法 (15)8.2.3 优化技术应用 (15)8.3 智能电网可靠性管理 (15)8.3.1 概述 (15)8.3.2 可靠性评估方法 (15)8.3.3 可靠性管理措施 (15)8.3.4 可靠性管理信息系统 (15)第9章智能电网与新能源接入 (16)9.1 新能源概述 (16)9.1.1 新能源定义及分类 (16)9.1.2 我国新能源发展现状 (16)9.2 新能源并网技术 (16)9.2.1 新能源并网原理 (16)9.2.2 新能源并网关键技术 (16)9.3 智能电网与新能源的融合 (16)9.3.1 智能电网概述 (16)9.3.2 智能电网与新能源融合的优势 (16)9.3.3 智能电网与新能源融合的关键技术 (16)9.3.4 智能电网与新能源融合的应用案例 (17)第10章智能电网案例分析 (17)10.1 智能电网项目实施流程 (17)10.1.1 项目立项与规划 (17)10.1.2 技术方案设计 (17)10.1.3 项目实施与监管 (17)10.1.4 运营维护与优化 (17)10.2 国内外智能电网案例分析 (17)10.2.1 国内智能电网案例分析 (17)10.2.1.1 某地区智能电网示范项目 (17)10.2.1.2 某城市智能电网改造工程 (17)10.2.2 国外智能电网案例分析 (17)10.2.2.1 美国智能电网项目 (17)10.2.2.2 欧洲智能电网项目 (17)10.3 智能电网项目效益评估 (17)10.3.1 经济效益评估 (17)10.3.1.1 投资回报分析 (17)10.3.2 社会效益评估 (18)10.3.2.1 节能减排效果 (18)10.3.2.2 供电可靠性提升 (18)10.3.3 技术效益评估 (18)10.3.3.1 关键技术突破 (18)10.3.3.2 产业链带动作用 (18)第1章电力系统基础1.1 电力系统概述电力系统是由发电机、变压器、输电线路、配电设备以及各类用电设备组成的能量传输和分配的系统。
智能移动式箱式变电站电气试验作业指导书
智能移动式箱式变电站电气试验作业指导书编制：审核：2019年11月10日1.目的为保证移动变试验的安全和试验质量，特制定本规定。
2.范围本规范仅适用于公司所生产的移动变试验工作。
3.职责3.1试验人员负责移动变试验全过程的安全防护；3.2试验人员负责试验的准备和实施；3.3试验人员负责试验的结果的记录、试验数据的处理；3.4试验人员负责试验设备的使用和管理。
4.试验标准环境条件4.1环境温度：20℃±5℃（15～25℃）；4.2压力：101.3±2kPa（99.3～103.3kPa）；4.3相对湿度：50%～70%。
5.工作内容5.1准备工作：1检查产品完工情况检查一二次完工情况；保护、逆变、各种元器件是否安装到位齐全；判断是否具备试验条件；2阅读图纸，编写试验记录明确整个项目单元柜、保护屏的布局，结构，一次系统原理，二次控制、信号、电流、电压等原理，电源回路等；根据技术图纸，编写试验记录；3策划试验合理分工策划好整个项目各项试验的先后顺序，并合理分配人员及任务，保证各项试验的进度（主要根据产品完工情况）4准备设备试验器具电源设备线轴，插排，单相插头，三相四线电源插头，万用表，短接线，试验设备控制信号万用表，短接线，升流小电流升流车（CT<50），大电流升流车（CT>50）,钳形表，电流串表工频耐压试验变压器，控制台，短接插棒，端接夹子，接地线，水电阻，绝缘鞋，绝缘垫，绝缘手套，放电棒，验电棒，隔离防护设备，回路电阻回路电阻测试仪；调压调压车，试验短接联线；模拟送电试验变压器，隔离防护设备；其他试验记录，不合格项记录，标识等2/4的防跳确保图纸与实际情况一一对应；5联锁试验闭锁1.断路器、上隔离、下隔离、地刀、操作顺序正确；2.程序锁，电控锁开启、闭锁灵活；3.电磁锁正常使用；4.高压带电后闭锁正确1.闭锁按程序走可行，不按程序走不可行，2.闭锁可靠3.满足五防要求6保护定值参数的修改系统参数设定分别设置计量测量保护的CT的一二次额定值；母线PT线路PT的一二次额定值；时间，日期的修改严格按照一次系统图结构及参数对CT的接线方式、CT、PT额定值进行设置。
变电站电气安装作业指导书
变电站电气安装作业指导书1. 引言本文档旨在为变电站电气安装人员提供作业指导，以确保电气安装工作的准确性、安全性和有效性。
本指导书包括变电站电气安装的常规步骤、相关规范和要求、安全措施等内容，旨在帮助电气安装人员正确执行工作任务。
2. 作业前准备在进行变电站电气安装之前，应确保以下准备工作已完成：1.工作计划：制定详细的工作计划，确定安装任务、工作进度和负责人。
2.安全措施：了解变电站电气安装的相关安全规范和要求，并采取必要的安全措施，如佩戴个人防护装备、确保工作区域清洁整齐等。
3.工具和设备：检查所需的工具和设备是否齐全，并确保其良好工作状态。
4.材料准备：确保所需的电缆、电器设备和其他相关材料齐全，并检查其质量和数量。
5.文件准备：查阅相关的电气图纸、设备规格和操作手册，确保对工作任务有清楚的了解。
6.沟通与协调：与其他相关的工作人员（如施工人员、监理人员、设计人员等）进行沟通和协调，确保工作的顺利进行。
3. 变电站电气安装步骤3.1 安装准备1.根据电气图纸确定安装位置和布线方式，并进行相应标记和标识。
2.安装所需的金属支架和支撑物，确保其稳定性和牢固性。
3.准备安装所需的电缆和线缆，并进行必要的剥皮和连接准备工作。
3.2 电缆敷设1.按照电气图纸和规范要求，将电缆敷设至指定位置。
2.采取必要的固定措施，如使用电缆桥架、托架、固定卡等。
3.确保电缆的弯曲半径符合规范要求，避免造成电缆损坏或安全事故。
3.3 接线和连接1.根据电气图纸进行电气设备之间的接线和连接工作。
2.采用正确的接线方式，避免产生过大的电压降、电流过载等问题。
3.使用合适的连接设备，如电缆接头、绝缘子、插头等，确保连接的牢固和可靠。
3.4 调试和测试1.完成电气安装后，进行调试和测试工作。
2.检查所有连接是否紧固牢固，并进行必要的绝缘测试和短路测试。
3.检查电气设备是否正常工作，如检查电流、电压等参数是否符合要求。
3.5 完工和交付1.完成安装和调试工作后，对工作情况进行记录和整理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能变电站现场调试
作业指导书（220kV及以上部分）
2014年8月
前言
为加快建设统一坚强智能电网，规范智能变电站现场调试内容范围、调试项目和测试过程，提高现场调试效率，排除安全隐患，需要制定关于智能变电站现场调试作业指导书。
本作业指导书适用于110kV电压等级智能变电站现场调试。
智能变电站技术条件及功能要求应参照已颁发的与变电站相关的技术标准和规程。
本作业指导书由国家电网公司XXX部提出并解释。
本作业指导书由国家电网公司XXX部归口。
本作业指导书主要起草单位：中国电力科学研究院
本作业指导书主要参加单位：国网电力科学研究院、国网湖北省电力公司电力科学研究院、国网江苏省电力公司电力科学研究院、国网辽宁省电力有限公司电力科学研究院、国网河南省电力公司电力科学研究院、河南送变电工程公司、湖北省送变电工程公司、国网辽宁省电力有限公司朝阳供电公司。
本作业指导书主要起草人：
目录
总则 (I)
第一篇 330kV及以上主变保护 (II)
第二篇 330kV及以上线路保护 (III)
第三篇断路器保护 (IV)
第四篇分段（母联）保护 (V)
第五篇 220kV主变保护 (VI)
第六篇 220kV线路保护 (VII)
第七篇母线保护（双母线） (VIII)
第八篇测控装置 (IX)
第九篇一体化监控系统 (X)
第十篇同步相量测量装置 (XI)
第十一篇油中溶解气体监测装置 (XII)
总则
1．目的和意义
为适应智能变电站建设与改造需要，进一步规范智能变电站的调试工作，国家电网公司展开了智能变电站验收调试作业标准化工作，陆续发布了《Q/GDW431-2010智能变电站自动化系统现场调试导则》、《Q/GDW580-2010变电站智能化改造工程验收规范》、《Q/GDW 689-2012智能变电站调试规范》，在智能变电站的调试及验收工作中取得了良好的应用效果。
随着智能变电站建设的全面展开，参与调试的人员范围扩大，对智能变电站的现场调试工作亟需具有指导性及操作性的相关规范，以便指导现场人员的具体操作。
目前《智能变电站标准化现场调试规范》正在编制中，为配合《智能变电站标准化现场调试规范》的现场使用，编制本作业指导书，作为现场调试工作的实用范本供各调试单位作为参考。
2．适用范围及使用方法
本作业指导书适用于110（66）kV~750kV电压等级智能变电站建设、改造工程的调试工作，用于保证现场调试工作的安全及质量。
在现场使用时，调试流程及调试项目应依照《Q/GDW 689-2012智能变电站调试规范》执行。
本作业指导书中已给出的典型设备及系统，在调试工作开始之前，可参照本作业指导书及其附录，补充具体变电站及间隔名称后，形成适用于具体工程的作业指导书及调试报告；本作业指导书范围以外的设备及系统，可参照本作业指导书样式编写所需调试文档。
3．篇章结构
本作业指导书按电压等级分为110kV及公用设备、220kV及以上两个部分，共二十篇，每篇为一类智能变电站典型设备。
本部分为220kV及以上部分，包含330kV及以上主变保护、330kV及以上线路保护、断路器保护、分段保护、220kV及以上相量测量装置、220kV 主变保护、220kV线路保护、母线保护（双母线接线）、测控装置、一体化监控系统、油中溶解气体监测装置11类典型设备或系统，每类典型设备的单体及系统调试作业内容、调试报告独立成篇。
一次设备本体常规试验按GB50150执行，本作业指导书中不涉及相关内容。
第一篇330kV及以上主变保护
第二篇330kV及以上线路保护
第三篇断路器保护
第四篇分段（母联）保护
第五篇220kV主变保护
第六篇220kV线路保护
第七篇母线保护（双母线）
第八篇测控装置
第九篇一体化监控系统
第十篇同步相量测量装置
第十一篇油中溶解气体监测装置。
