ICEM网格划法的学习总结

1、ICEM学习
ICEM的模型树按照几何、块、网格，局部坐标和part几部分来显示。

在几何中点线面与块中的点线面叫法不同。

如下图所示：
Body 在非结构化网格生成过程中，用于定义封闭的面构成的体，定义不同区域的网格。

Part是对几何与块的详细定义。

Part中既可以包含几何，又可以包含块。

可以点、线面、块、网格，但是一条线只存在于一个part中。

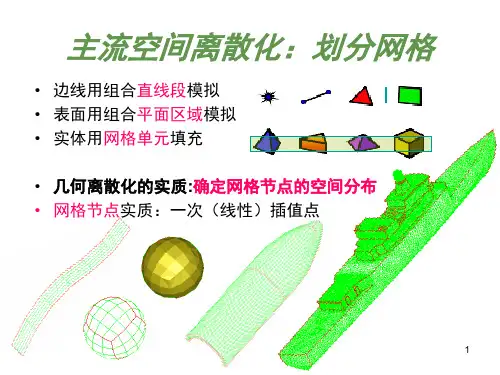

网格单元类型：
1.网格生成方法：
1、AutoBlock
2、Patch Dependent
3、Patch Independent
4.Shrinkwrap
壳、面生成网格的过程：
2.Tolerance与颜色问题：
导入ICEM中的模型首先要进行模型修复。

导入到ICEM中的几何模型要可能会出现三种颜色curve，红颜色的正常，黄色的为不连续的，蓝色的为重复的。

黄色的是单个面的边界（二维），红色的是两个面的交界线，蓝色的是三个/三个以上面相交的交线。

（出现蓝线是没有问题的，表明这个线是两个面以上的共线，只要不出现黄线就可以，黄线表示这儿有裂缝。

）
黄线表示出现了洞，可能是面丢失了，造成蓝线的原因是有面体重叠了，你得删除多余的面体。

黄色的线表有孔或缝隙。

绿色的线直接删除。

白色的边和顶点：
这些边位于不同的材料体间，它们和被关联的顶点将被映射到这些材料体中最贴近的CAD 表面，而且这些边上的顶点只能在表面内移动。

蓝色的边和顶点：
这些边位于体内部。

它们的顶点也是蓝色的，可以在选择之前沿边拖拽。

绿色的边和顶点：
这些边和关联的顶点是映射到曲线的，这些顶点只能在它所映射的曲线上移动。

红色的顶点：
这些顶点是映射到指定的点的。

导入的模型必须是封闭的面，线是红色的。

自动生成翼型的网格。

3.equivalence
将同一空间位置的重复节点消除（通常，消除ID好较大的节点，保留ID好较小的节点），只保留一个节点，一般与“Verify”配合使用，这种方法可通过任何FEM定义（单元的相关定义、MPC等式、载荷、边界条件等）、几何定义和组等实现。

缺省情况下，在经过消除重复节点而保留了唯一节点的位置，会用一个小红圆来表示。

在消除节点后，被消除节点原来所具有的与其它对象的关系转移到保留节点上，保留节点代替了被消除节点的作用。

“Equivalence”对组的影响是这样的，假如原来有两个节点node1和node2重合存在于一点处，但两个节点分别属于两个组group1和group2，经过“Equivalence”处理，node2将被消除，只保留node1，则node1既属于group1，又属于group2。

“Equivalence”不会在单元的边上造成裂纹，也不会把多点约束等式删除掉，也不会把零长度单元删除掉（如弹簧单元和质量单元）。

一般来说，“Equivalence”应该在载荷和边界条件施加之前进行，也应该在进行单元优化和生成中间输出文件.lj、.kflj、.fds之前进行。

4.Aspect Ratio：
Largest ratio of maximum to minimum integration point surface areas for all elements adjacent to a node。

盘面比（有人也将之翻译成长宽比），一个节点相邻的最大积分面与最小积分面面积之比，一般要求小于100，对于双精度的求解可以达到1000。

5.Mesh Expansion Factor
Ratio of largest to smallest sector volumes for each control volume。

最大与最小控制体积之间的比值，一般要求小于20。

Mesh Expansion Factor与计算结果之间的相互关系：
如果收敛情况良好，Mesh Expansion Factor过大也是可以接受的；
如果你的电脑可以处理数量大的网格，你可以尝试优化调整你的网格，尤其是选取一个好的网格尺寸变化比率，合适的调整会让上述三项都满足指标。

对于非结构化网格，你可以设置不同线、面网格尺寸，那么你就会得到非常好的网格质量了。

Mesh Expansion Factor的值过大，是由于Icem中的哪个参数对应引起的？
网格尺寸变化比率
线、面网格尺寸
你可以尝试改变一下尺寸。

一般情况下，在网格质量在0.3以上，以上几个指标很容易满足。

6.网格光顺
网格光顺时可以尝试先冻结棱柱层，只光顺四面体，四面体光顺好了再一起光顺。

查看几何模型的几何尺寸：
Model→units→可以看到几何模型使用的尺寸，可以进行更改，调整几何模型的大小。

7.VORFN:
VORFN组是一个部分，它是默认就存在的，尤其在用户想要删除某个区域时比较有用。

为
了输出而删除一个块等价于将这个块定义在部分列表VORFN里，只有在树型目录里被激活的边才可以被输出。

8.index control:
利用块的标号控制可以允许用户只对可视的块模型进行修改。

开始时依据笛卡尔坐标I、J、K作为标号来描述块的位置，当一个O网格生成以后，就会加入一个指示标号，告知用户块的维数。

O网格的维数从O3开始计，3代表了维0，1和2，分别被预先定义为I，J和K。

9.动态模式：
如果操作过程需要用鼠标进行一个屏幕的输入，这时用户也可以按F9优先使鼠标转为动态模式。

F9键也可以允许鼠标从动态模式下返回继续选择模式。

非结构网格
10.清除网格重新开始画
File→mesh→close mesh→
11.遇到的问题：
1、画圆三点不能在一条线上。

2、导入ICEM中的模型首先要进行模型修复。

12.创建几何模型拓扑结构：
而且要关闭关掉T-connections 的Split surface
Tolerance的选取为最小网格尺寸的1/10到1/15之间。
