2.10 吸泥机解析
回转式吸泥机
周边驱动全桥式刮吸泥机
2.10.2
吸泥机的运行管理
一、回转式吸泥机 一般采用静压式吸泥，每个吸泥管的出泥量 可以用锥形泥阀控制。只要其液面高于中心泥管 的液面即可工作。但是靠近边缘的吸泥管压力差 小，锥形阀开启度要大。当吸取较稠污泥时，有 时需借助“气提”方式强制提升污泥。 二、利用虹吸式吸泥时 开始时应该将虹吸管充满水，虹吸管出口的 液面应低于沉淀池的液面，人为形成虹吸条件。 在运行中如某个虹吸管的虹吸条件被破坏，
吸泥机
吸泥机的分类 吸泥机的运行管理
2.10.1
吸泥机的分类
吸泥机是将沉淀池池底的污泥吸出的设备，一 般用于二沉池吸出活性污泥回流至曝气池。大部分 的吸泥机在吸泥过程中有刮泥板辅助，因此也称吸 刮泥机。 常用的吸泥机：回转式吸泥机（用于辐流二沉池） 和桁车式吸泥机（用于平流二沉池） 吸泥方式：静压式（气提辅助）、虹吸式泵吸式、 静压式与虹吸式。泵吸式配合吸泥四种。
三、虹吸破坏的主要原因 沉淀池短时间内进水不足，使液面下降；局部污 泥太稠，堵塞管道；回流污泥泵出故障，使出流污泥 槽液面上升，出泥压力不足；虹吸管或虹吸管阀门漏 气。应经常巡视，及时发现及时处理
四、泵吸式吸泥机需要注意不同厂家使用不同形式的 泵。使用普通离心污水泵安装在桥架上，工作之前需 往泵灌水。使用潜水泵时要注意自身振动是否影响污 泥沉降。
一、桁车式吸泥机 1、结构 包括桥架和使桥架往复行走的驱动系统，污泥管 固定在桥架上。在沉淀池一侧或双侧装有一导泥槽， 将吸取的污泥引到配泥井或回流污泥泵房及剩余污泥 泵房。 桁车式吸泥机行走速度一般为：0.3～1.5m/min 。 过快会影响污泥的沉降。有两根或多根吸泥管，吸泥 方式有虹吸式和泵吸式两种。
五、国产回转式吸泥机安装在环形轨道上，必须加强 监视与维修管理，防止轨道变形。
平流式沉淀池虹吸吸泥机结构图
斜板沉淀池虹吸吸泥机结构图
运行中的桁车式虹吸吸泥机
虹吸吸泥机
平流式泵吸泥机
二、回转式吸泥机
1、分类 按驱动方式分为：中心驱动和周边驱动 2、结构 （1）中心驱动的驱动机、减速机都安装在吸泥机的 中心平台上。 （2）周边驱动，在桥架的一端或两端安装驱动电动 机及减速机。

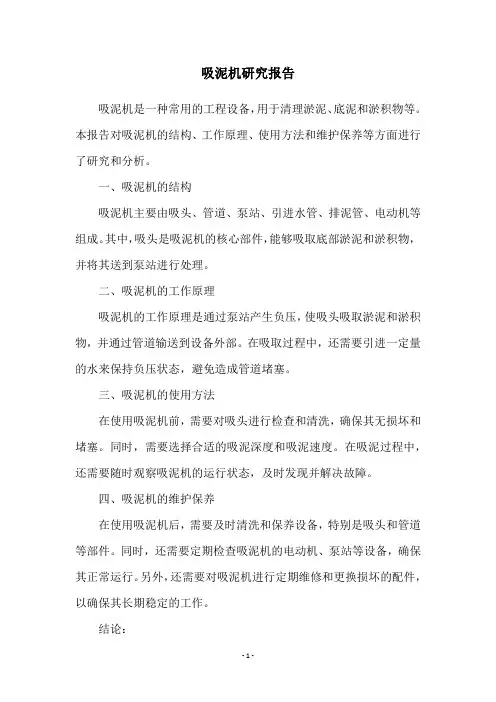

吸泥机研究报告
吸泥机研究报告
吸泥机是一种常用的工程设备，用于清理淤泥、底泥和淤积物等。
本报告对吸泥机的结构、工作原理、使用方法和维护保养等方面进行了研究和分析。
一、吸泥机的结构
吸泥机主要由吸头、管道、泵站、引进水管、排泥管、电动机等组成。
其中，吸头是吸泥机的核心部件，能够吸取底部淤泥和淤积物，并将其送到泵站进行处理。
二、吸泥机的工作原理
吸泥机的工作原理是通过泵站产生负压，使吸头吸取淤泥和淤积物，并通过管道输送到设备外部。
在吸取过程中，还需要引进一定量的水来保持负压状态，避免造成管道堵塞。
三、吸泥机的使用方法
在使用吸泥机前，需要对吸头进行检查和清洗，确保其无损坏和堵塞。
同时，需要选择合适的吸泥深度和吸泥速度。
在吸泥过程中，还需要随时观察吸泥机的运行状态，及时发现并解决故障。
四、吸泥机的维护保养
在使用吸泥机后，需要及时清洗和保养设备，特别是吸头和管道等部件。
同时，还需要定期检查吸泥机的电动机、泵站等设备，确保其正常运行。
另外，还需要对吸泥机进行定期维修和更换损坏的配件，以确保其长期稳定的工作。
结论：
吸泥机是一种重要的工程设备，能够有效地清理淤泥和淤积物，对维护水体环境和保证水利设施的安全稳定起到了重要作用。
因此，我们应该重视吸泥机的使用和维护保养，确保其正常运行和长期使用。

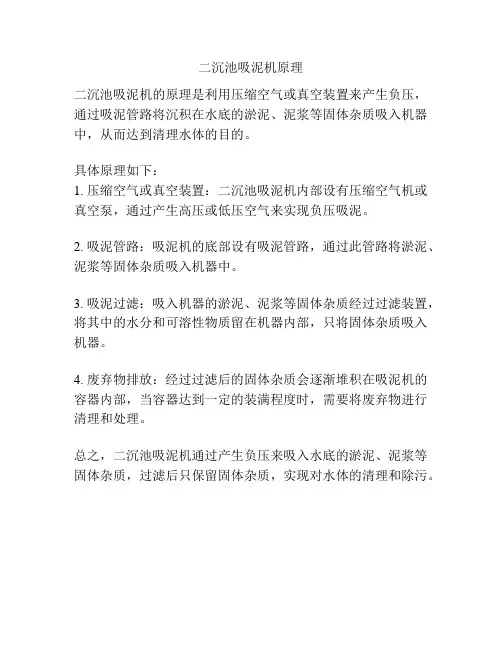

二沉池吸泥机原理
二沉池吸泥机原理
二沉池吸泥机的原理是利用压缩空气或真空装置来产生负压，通过吸泥管路将沉积在水底的淤泥、泥浆等固体杂质吸入机器中，从而达到清理水体的目的。
具体原理如下：
1. 压缩空气或真空装置：二沉池吸泥机内部设有压缩空气机或真空泵，通过产生高压或低压空气来实现负压吸泥。
2. 吸泥管路：吸泥机的底部设有吸泥管路，通过此管路将淤泥、泥浆等固体杂质吸入机器中。
3. 吸泥过滤：吸入机器的淤泥、泥浆等固体杂质经过过滤装置，将其中的水分和可溶性物质留在机器内部，只将固体杂质吸入机器。
4. 废弃物排放：经过过滤后的固体杂质会逐渐堆积在吸泥机的容器内部，当容器达到一定的装满程度时，需要将废弃物进行清理和处理。
总之，二沉池吸泥机通过产生负压来吸入水底的淤泥、泥浆等固体杂质，过滤后只保留固体杂质，实现对水体的清理和除污。
排泥、砂设备 行车式吸泥机(水处理设备课件)
2、工作原理
行车式吸泥机可根据用户要求，选择虹吸式或泵吸 式，虹吸式采用潜水泵配水射器或真空泵来形成真空， 泵吸式直接采用潜污泵抽取沉淀池污泥，利用沉淀池与 排泥槽内的液位差排泥。该机可边行走边吸泥，可依据 泥量的多少来确定排泥次数，排泥效率高，操作方便。
行车式吸泥机
行车式吸泥机
教学内容
本子任务主要介绍行车式吸泥机的组成、特点和构造。
教学目标
技能目标
会查找行车式吸泥机企业技术样本 会根泥机的构造 熟悉行车式吸泥机的工作过程
积极进取，勤于思考 态度素质目标
团结协作、乐于奉献
1、组成
行车、驱动机构、吸泥系统、配电及行程控制系统。 可根据池型的需要设置浮渣刮板及吸管数量。
3、适用范围
适用于给排水工程中平流式沉淀池，排水二次沉淀池 等平底矩形池的吸泥和排泥。
Company Logo
4、分类
(1)按运动方式分： 行车式吸泥机 中心传动吸泥机 周边传动吸泥机
(2) 按吸泥方式分： 泵吸式、虹吸式
行车泵式吸泥机
行车泵式吸泥机
行车式虹吸吸泥机
行车式吸泥机
行车式吸泥机
中心传动吸泥机工作原理
中心传动吸泥机是一种常见的工程设备，主要用于吸取污水、污泥或含有固体颗粒的液体。
下面是中心传动吸泥机的基本工作原理：
1. 设备结构：
中心传动吸泥机由主轴、叶轮、进料管道、排泥口等部分组成。
2. 工作过程：
-污泥吸入：当设备启动时，污泥通过进料管道进入中心传动吸泥机的转子腔体。
-吸泥过程：随着转子的旋转，叶轮产生离心力，将污泥向外投射，并围绕主轴形成一个密闭的腔体。
-分离固液：在旋转过程中，叶轮产生离心力将固体颗粒从液体中分离出来，使其附着在腔体壁上。
-排除固体：当腔体中的固体积累到一定程度时，通过排泥口将固体颗粒排出，并继续进行下一轮的吸泥工作。
-排出液体：经过固液分离后，清洁的液体则从中心穿过转子的孔径，流出设备。
3. 特点和优势：
-高效：通过离心力的作用，能够有效地分离固体颗粒，提高处理效率。
-自动化操作：中心传动吸泥机通常采用自动控制系统，实现自动启停、调节转速等功能。
-灵活应用：可根据不同液体特性和处理需求进行调整和配置，适用于多种环境和场景。
-维护方便：设备结构简单，易于维护和清洁。
总而言之，中心传动吸泥机利用离心力将污泥中的固体颗粒分离出来，并通过排泥口排除，从而达到清洁液体的目的。
它在污水处理、工业生产和环保领域起着重要作用。
行车式刮吸泥机的结构原理
行车式刮吸泥机的结构原理
行车式刮吸泥机是一种常见的城市道路清洁设备，可以有效地清除道路上的泥泞和垃圾，保障城市道路的交通安全和整洁。
下面就来介绍一下它的结构原理。
结构组成
行车式刮吸泥机主要由两个部分组成：底盘和清洁系统。
底盘是行车式刮吸泥机的基础，由驾驶室、底盘、行驶系统和控制系统组成。
清洁系统是行车式刮吸泥机的核心部分，主要由吸尘系统、刮板系统和水路系统组成。
吸尘系统负责将地面上的尘土、垃圾等吸入机内，刮板系统则负责将地面上固着的污物刮起来，并将其送入吸尘系统中进行过滤，水路系统则用来清洗马路上的污垢。
工作原理
当行车式刮吸泥机开始工作时，其驾驶员会根据实际情况选择前后吸尘、前吸后排或前刮吸后排等不同的工作模式。
然后，驾驶员会将车辆行驶至清扫区域，打开吸尘装置，同时启动水泵将清洗水源输送至洗地板进行清洗。
在行驶时，吸尘系统通过吸力将地面上的灰尘、落叶和垃圾等废品吸入到过滤系统中，同时刮板在地面上刮拭，将大块的垃圾也送入吸尘系统处理。
过滤系统将吸入的垃圾、灰尘等固体物质与注入的耗材分离，其余净水则重新循环利用。
特点和应用
行车式刮吸泥机具有清洁效果好、效率高、清洁范围大、操作便捷等特点。
其广泛用于城市道路、机场、大型物流仓库等地的清洁和维护。
另外，还可以用于工厂车间、停车场、室内大面积清洁等领域。
总之，行车式刮吸泥机是一种非常实用的城市清洁设备，其结构和工作原理也比较简单。
通过对其结构和工作原理的了解，我们可以更好地利用这种设备，进行城市道路的清洁和维护工作，让人们能够享受到更加干净、整洁的城市环境。

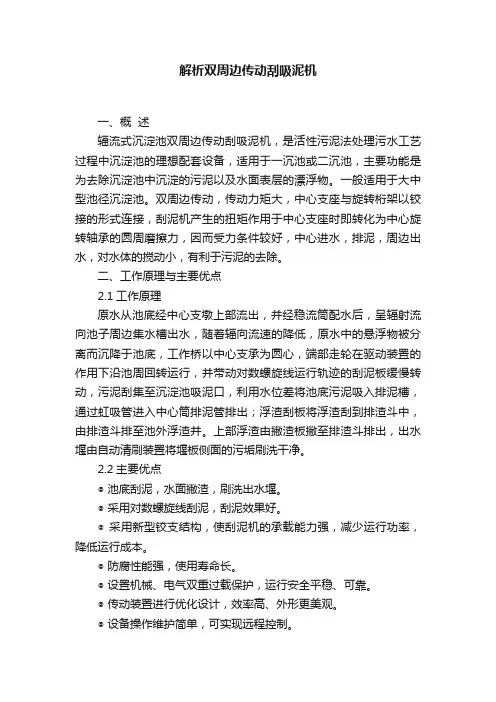

解析双周边传动刮吸泥机
解析双周边传动刮吸泥机一、概述辐流式沉淀池双周边传动刮吸泥机，是活性污泥法处理污水工艺过程中沉淀池的理想配套设备，适用于一沉池或二沉池，主要功能是为去除沉淀池中沉淀的污泥以及水面表层的漂浮物。
一般适用于大中型池径沉淀池。
双周边传动，传动力矩大，中心支座与旋转桁架以铰接的形式连接，刮泥机产生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周磨擦力，因而受力条件较好，中心进水，排泥，周边出水，对水体的搅动小，有利于污泥的去除。
二、工作原理与主要优点2.1工作原理原水从池底经中心支墩上部流出，并经稳流筒配水后，呈辐射流向池子周边集水槽出水，随着辐向流速的降低，原水中的悬浮物被分离而沉降于池底，工作桥以中心支承为圆心，端部走轮在驱动装置的作用下沿池周回转运行，并带动对数螺旋线运行轨迹的刮泥板缓慢转动，污泥刮集至沉淀池吸泥口，利用水位差将池底污泥吸入排泥槽，通过虹吸管进入中心筒排泥管排出；浮渣刮板将浮渣刮到排渣斗中，由排渣斗排至池外浮渣井。
上部浮渣由撇渣板撇至排渣斗排出，出水堰由自动清刷装置将堰板侧面的污垢刷洗干净。
2.2主要优点◎ 池底刮泥，水面撇渣，刷洗出水堰。
◎ 采用对数螺旋线刮泥，刮泥效果好。
◎ 采用新型铰支结构，使刮泥机的承载能力强，减少运行功率，降低运行成本。
◎ 防腐性能强，使用寿命长。
◎ 设置机械、电气双重过载保护，运行安全平稳、可靠。
◎ 传动装置进行优化设计，效率高、外形更美观。
◎ 设备操作维护简单，可实现远程控制。
三、主要结构及特点双周式传动刮吸泥机主要有全桥式工作桥（包括走道、扶梯）、驱动装置、集泥槽、吸泥装置、抽真空及虹吸破坏系统、旋转固定机构、刮板组件、撇渣机构、排渣斗组合、出水堰清洗刷、控制柜及所有连接件紧固件、备品备件等组成。
3.1工作桥A、工作桥采用镀锌钢焊接制成桁架结构形式，工作桥上铺设钢制镀锌网格走道板，走道宽度1000mm，工作桥总宽度1200mm。
B、工作桥具有足够的刚度和强度，可承受最大的刮泥扭矩外，还能承受悬挂的全部设备重量及300kg/m2活动荷载，工作桥的最大挠度控制在池径的1/180范围内。
刮吸泥机时应注意什么
刮吸泥机时应注意什么刮吸泥机是一种广泛应用于建筑、经济、工程和家庭等领域的清洁设备。
它通过强力的吸力和高速旋转的刷子，能够将地面上的污垢和灰尘快速清除。
但是，在使用刮吸泥机时，假如操作不当，可能会导致设备损坏、清洁效果不佳或安全事故等问题。
因此，在使用该设备时，必需注意以下几个方面。
1. 了解刮吸泥机的结构和工作原理在使用刮吸泥机之前，首先需要了解它的结构和工作原理。
刮吸泥机通常由框架、马达、刷盘、吸盘、水箱、电气掌控及其它零部件构成。
它的工作原理是，马达通过驱动刷盘高速旋转，同时吸盘将污垢吸入水箱，从而起到清洁地面的作用。
2. 依据实际情况选择刷子和吸盘在使用刮吸泥机时，需要依据地面的材质和污垢的程度，选择不同种类的刷子和吸盘。
通常情况下，比较软的刷子适合清洁地毯和软质材料，硬质刷子则适合清洁混凝土地面和其他坚硬材料。
而吸盘的直径和形状也对清洁效果有不同的影响。
应依据实际情况选择合适的刷子和吸盘。
3. 确保机器清洁和维护刮吸泥机的清洁和维护也特别关键。
在使用和存放过程中，应当定期清理机器外部的污垢和灰尘，同时检查刷盘和吸盘是否有损坏或磨损。
对于蓄电池型刮吸泥机，在存放时应适时充电，以免电量不足而影响清洁效果。
另外，刷子和吸盘上的头发、线头和其他杂物也会影响刮吸泥机的工作效果，应定期清理。
假如发觉刷子或吸盘损坏或工作效率下降，需要适时更换。
4. 注意安全使用在使用刮吸泥机时，必需注意安全。
首先要穿着合适的工作服及工作鞋，避开发生滑倒等意外事故。
刮吸泥机的使用区域应当做好隔离或者警示标志，避开他人靠近或者碰触设备。
同时，要确保在使用期间，设备四周没有杂物和人员。
在刮吸泥机使用期间，应定期清理相近的电缆和电源线，确保它们不会被刮吸泥机缠绕。
此外，操作刮吸泥机时也应当阔别机器，并将开关和掌控按钮设置在安全的位置上。
5. 操作得当，避开损坏设备在操作刮吸泥机时，应当使用正确的姿势和气力，避开对设备造成损坏。
2.10 吸泥机
三、虹吸破坏的主要原因 沉淀池短时间内进水不足，使液面下降；局部污 泥太稠，堵塞管道；回流污泥泵出故障，使出流污泥 槽液面上升，出泥压力不足；虹吸管或虹吸管阀门漏 气。应经常巡视，及时发现及时处理
四、泵吸式吸泥机需要注意不同厂家使用不同形式的 泵。使用普通离心污水泵安装在桥架上，工作之前需 往泵灌水。使用潜水泵时要注意自身振动是否影响污 泥沉降。
平流式沉淀池虹吸吸泥机结构图
斜板沉淀池虹吸吸泥机结构图
运行中的桁车式虹吸吸泥机虹吸吸泥机平流泵吸泥机二、回转式吸泥机
1、分类 按驱动方式分为：中心驱动和周边驱动 2、结构 （1）中心驱动的驱动机、减速机都安装在吸泥机的 中心平台上。 （2）周边驱动，在桥架的一端或两端安装驱动电动 机及减速机。
2.10
2.10.1 2.10.2
吸泥机
吸泥机的分类 吸泥机的运行管理
2.10.1 吸泥机的分类
吸泥机是将沉淀池池底的污泥吸出的设备，一 般用于二沉池吸出活性污泥回流至曝气池。大部分 的吸泥机在吸泥过程中有刮泥板辅助，因此也称吸 刮泥机。 常用的吸泥机：回转式吸泥机（用于辐流二沉池） 和桁车式吸泥机（用于平流二沉池） 吸泥方式：静压式（气提辅助）、虹吸式泵吸式、 静压式与虹吸式。泵吸式配合吸泥四种。
回转式吸泥机
周边驱动全桥式刮吸泥机
2.10.2 吸泥机的运行管理
一、回转式吸泥机 一般采用静压式吸泥，每个吸泥管的出泥量 可以用锥形泥阀控制。只要其液面高于中心泥管 的液面即可工作。但是靠近边缘的吸泥管压力差 小，锥形阀开启度要大。当吸取较稠污泥时，有 时需借助“气提”方式强制提升污泥。 二、利用虹吸式吸泥时 开始时应该将虹吸管充满水，虹吸管出口的 液面应低于沉淀池的液面，人为形成虹吸条件。 在运行中如某个虹吸管的虹吸条件被破坏，应 “造虹吸”后再使用。
真空吸泥车额定功率
真空吸泥车额定功率一、真空吸泥车概述真空吸泥车是一种现代化环保环卫设备，主要用于清除污泥、垃圾等杂物。
它采用真空吸盘或压缩空气吸盘原理，将杂物吸入存储容器中，以便进行清理和处理。
真空吸泥车在我国环保领域得到了广泛的应用，成为城市环卫、河道治理、市政施工等方面的得力助手。
二、真空吸泥车的工作原理真空吸泥车的工作原理主要是通过真空泵产生真空，使存储容器内的空气排出。
当容器内真空度达到一定程度时，容器外的杂物被吸入。
同时，压缩空气泵将吸入的杂物进行压缩，便于运输和处理。
三、真空吸泥车的额定功率真空吸泥车的额定功率是指车辆在正常工作条件下，真空泵、压缩空气泵等设备所需的功率。
额定功率决定了真空吸泥车的工作效率和动力性能。
不同型号的真空吸泥车，其额定功率会有所差异。
四、影响真空吸泥车额定功率的因素1.真空泵的性能：真空泵的性能直接影响到真空吸泥车的吸力和工作效率，高性能的真空泵可以使真空吸泥车具有更高的额定功率。
2.压缩空气泵的性能：压缩空气泵的性能会影响真空吸泥车的压缩效果和工作效率，高性能的压缩空气泵可以提高真空吸泥车的额定功率。
3.车辆本身的质量：车辆的重量会对真空吸泥车的额定功率产生影响。
车辆越重，所需的额定功率越大。
4.吸泥过程中遇到的阻力：在吸泥过程中，遇到的阻力越大，所需的额定功率就越高。
五、如何选择合适的真空吸泥车1.根据实际需求选择：购买真空吸泥车时，要充分考虑自身需求，选择合适的车型和规格。
2.考虑真空吸泥车的性能：选择具有较高额定功率和良好性能的真空吸泥车，以确保工作效率。
3.考虑品牌和售后服务：选择知名品牌和有良好售后服务的真空吸泥车供应商，确保车辆的质量和使用过程中得到及时的维修支持。
4.试驾和详细了解：在购买前，可以进行试驾，亲身体验真空吸泥车的性能和操作便利性。
同时，向销售人员详细了解车辆的性能、操作方法及维护保养知识。
六、真空吸泥车的使用与维护1.使用注意事项：在使用真空吸泥车时，要确保电源、油路、气路等系统的正常运行。
周边转动刮吸泥机的特点及工作原理
周边转动刮吸泥机的特点及工作原理
主要特点
1、处理量大、可节省占地面积。
2、该设备刮泥、吸泥、刮浮渣同时进行，能耗少，比同规格设备节电50%左右。
3、边行进边吸泥，排出的活性污泥浓度高，排泥效果好。
4、刮板式吸口构造简单，不易塞堵，运行安全可靠，维修方便。
5、适应性强，易实现全自动控制
结构及工作原理
周边转动刮吸泥机，主要有钢梁，溢流堰、传动装置、稳流筒、中心泥罐、排泥槽、刮板、吸泥装置、浮渣收集和排出设施，输电输气装置。
中沉淀物由刮泥板集中到吸泥口，经压缩待处理的水从中心筒进水管进入，通过稳流筒稳流进入沉淀池然后向四周扩散沉淀，清水由池边溢流堰流出，其空气扰动混合和增加氧，增加了污泥活性，根据连通管原理，利用水位差将池底污泥吸入排泥槽，通过虹吸管进入中心筒排泥管排出。
同时池中浮渣由刮板收集经排渣斗排出池外。
周边转动刮吸泥机适用于大中型圆形辐流式二次沉淀池的排泥与除渣，为大中型污水厂普遍使用。
该机的排泥装置是根据连通管的原理，利用液位差，自动将泥吸入。
工作时，一边将沉淀在池底的活性污泥刮集，同时将其压送至排泥槽内，此时排泥槽内的污泥自流至中心泥罐内，紧接着通过中心泥筒及排泥管排除池外。
