模拟运输震动台操作指引
模拟汽车运输振动试验机操作规程
模拟汽车运输振动试验机操作规程汽车运输振动试验机的使用方法需要遵从肯定的步骤和注意事项，以确保试验的准确性和安全性。
以下是认真的使用方法：1. 准备工作确保试验机的电源已经正确连接，并与接地线相连。
检查试验机的紧固件和连接部件是否松动，如有松动应及时紧固。
清理试验机的工作台面和试验样品，确保无杂物。
穿着好个人防护装备，包含安全帽、安全鞋、防护眼镜等。
2. 调整振动台参数依据所需的振动频率和振幅，调整振动台的参数。
需要注意的是，振动频率和振幅应当在汽车或试验样品能够经受的范围内。
3. 放置和固定试验样品将待测试的汽车部件或样品放置在试验机的工作台面上，并确保固定坚固。
对于汽车而言，应确保汽车的轮子与振动台的轮子相对应，并使用夹具或绑带将汽车固定在振动台上，以免在振动过程中产生不必需的移动。
4. 开始振动打开试验机的电源开关，将仪表调到试验机的工作模式，并设置好振动参数（如振幅、频率等）。
按下启动按钮，启动试验机的振动功能，察看试验样品的振动情况。
在振动过程中，需紧密察看试验样品的情形，如显现异常情况应立刻停止试验并检查原因。
5. 振动过程监控振动过程中，可以依据需要调整振动频率和振幅，但应确保它们始终在试验样品能够经受的范围内。
注意察看试验样品的反应，如是否显现损坏、变形或功能失效等情况。
6. 结束振动当实现预定的振动时间或试验目标后，按下停止按钮，关闭试验机的电源开关。
认真检查试验样品的情形，并记录试验结果。
7. 维护和保养定期对试验机进行清洁和维护，包含清理工作台面、检查紧固件和连接部件是否松动、检查电源线和接地线是否完好等。
定期对试验机的运动部分进行润滑和保养，以延长其使用寿命。
注意事项严禁在试验机正在运行时触摸试验样品或试验机的运动部分。
禁止使用损坏的试验样品进行振动试验。
不得随便转变试验机的设定参数，如有需要应在停止试验后进行调整。
在试验过程中，不得将任何物品放置在试验机上。
操应保持清醒，禁止在操作试验机时饮食或吸烟。
模拟汽车运输振动试验机操作规程
一、作业
二、三、3.打
5.模
五、
工序名称模拟汽车运输振动试验
文件编号产品型号所有机型产品版本序 号
1 OF 1
制 程
RoHS
序号位置
物料编号
物料规格
数量
名称模拟汽车运输振
数量1台序号
ECN编号
更改内容
日期
四、操作说明：
2.将模拟汽车运输振动试验机接上220V交流电；
4.依客人要求设置好振动的频率及时间（如图一）。
6.试验完成后对试验的产品外观及功能全部重新检验测试，检验结果记录于《试验报告》中。
模拟汽车运输振动试验机操作规程
1.将包装好需试验的产品放在振动台上，并旋转螺柱调整卡位将需试验的产品固定稳（如图一）；
图示1:
图示2:
振动频率显
调速器：
向左旋转降低振动频率，向右旋转增大振动频率
电源开关
已测试时间显示
设置测试时间
时间
单
位
设
模拟振动时个位十位百位千位旋转螺柱调整卡位将需试验的产品固定稳
1.产
2.试验完成后及时关闭模拟汽车运输振动试验机电源；
制作审核批准日期
日期
日期
位设置
模拟振动时间设置。

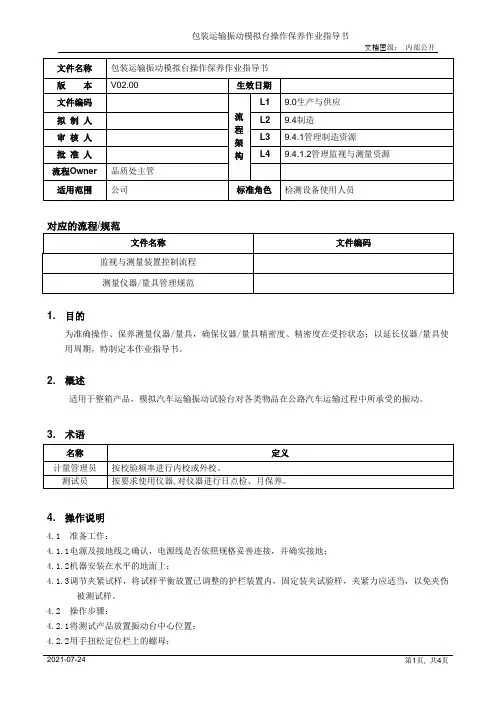

包装运输振动模拟台操作保养作业指导书[模板]
![包装运输振动模拟台操作保养作业指导书[模板]](https://img.taocdn.com/s3/m/40111bcddd36a32d7275819e.png)
1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精密度、精密度在受控状态；以延长仪器/量具使用周期，特制定本作业指导书。
2. 概述适用于整箱产品，模拟汽车运输振动试验台对各类物品在公路汽车运输过程中所承受的振动。
3. 术语4. 操作说明4.1准备工作：4.1.1电源及接地线之确认，电源线是否依照规格妥善连接，并确实接地；4.1.2机器安装在水平的地面上；4.1.3调节夹紧试样，将试样平衡放置已调整的护栏装置内，固定装夹试验样，夹紧力应适当，以免夹伤被测试样。
4.2操作步骤：4.2.1将测试产品放置振动台中心位置；4.2.2用手扭松定位栏上的螺母；4.2.3用双手平行拍打移动，将测试产品用夹具固定好后，扭紧螺母；4.2.4接通电源；4.2.5将控制台“电源键”开关打开（绿色开）；4.2.6启动马达按“启动键”（绿色灯亮）；4.2.7调节计时器，单位H小时；例：“0002H”工作时间是2小时（自动停机）。
4.2.8调速器从左往右加速；4.2.8.1最低速度不低于100转；4.2.8.2最高速度不超过300转；4.2.9测试完毕按“停止”键（红色灯亮），此时马达断电，取下样品，记下测试数据；4.2.10按“电源键”开关关闭电源。
4.3定位移正弦定频振动试验的时间选择：转速（次/min）频率（Hz）试验时间（min）150 2.5 79180 3.0 66210 3.5 57240 4.0 50270 4.5 44300 5.0 404.4运输距离与振动试验时间选择：运输距离（km）试验时间（min）500以下30500～1000 601000～1500 901500～2000 1202000～2500 1502500以上1804.5模拟运输振动测试标准：当客户有要求时，根据客户需求设定转速及测试时间；如没有要求时按5.3和5.4要求设定转速及测试时间。
4.6操作保养注意事项：4.6.1仪器最大试验负载100kg，不允许超载；4.6.2每天检查设备有无受蚀，在设备的外表面喷防锈油保养；4.6.3清洁仪器表面灰尘、杂物；4.6.4供电系统连接是否正常、安全；4.6.5开启电源开关，仪器是否运行正常，有无噪声。

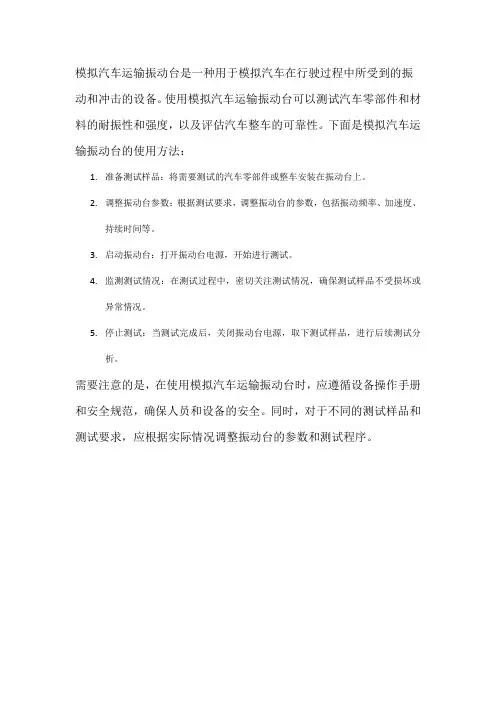

模拟汽车运输振动台使用方法
模拟汽车运输振动台是一种用于模拟汽车在行驶过程中所受到的振动和冲击的设备。
使用模拟汽车运输振动台可以测试汽车零部件和材料的耐振性和强度，以及评估汽车整车的可靠性。
下面是模拟汽车运输振动台的使用方法：
1.准备测试样品：将需要测试的汽车零部件或整车安装在振动台上。
2.调整振动台参数：根据测试要求，调整振动台的参数，包括振动频率、加速度、
持续时间等。
3.启动振动台：打开振动台电源，开始进行测试。
4.监测测试情况：在测试过程中，密切关注测试情况，确保测试样品不受损坏或
异常情况。
5.停止测试：当测试完成后，关闭振动台电源，取下测试样品，进行后续测试分
析。
需要注意的是，在使用模拟汽车运输振动台时，应遵循设备操作手册和安全规范，确保人员和设备的安全。
同时，对于不同的测试样品和测试要求，应根据实际情况调整振动台的参数和测试程序。
模拟运输振动台安全操作及保养规程
模拟运输振动台安全操作及保养规程模拟运输振动台是一种常用的试验设备，主要用于模拟各种运输过程中的环境振动条件来对物品的耐受性和可靠性进行试验。
在使用模拟运输振动台时，必须严格遵守安全操作规程和保养规程，以确保设备和人员的安全以及设备的正常运行。
安全操作规程1. 设备安装模拟运输振动台应该安装在一个平稳的、能够承受振动的基础上，并且离墙壁和其他设备要有一定的距离，以确保空气流通和避免设备故障。
2. 试验物品的安装试验物品应该安装在模拟运输振动台的台面上，并且按照试验要求进行装卸。
在进行试验前，应该仔细检查试验物品是否固定牢固，以免在试验过程中出现脱落或破损。
3. 设备启动在启动模拟运输振动台之前，应该先检查设备的电源和控制系统是否正常，并遵循设备的启动顺序，避免设备启动时出现突然而强烈的振动。
4. 试验过程中的注意事项试验过程中，应该保持试验物品的重心平稳，尽量避免试验物品偏移或倾斜。
在试验过程中，应该仔细观察试验物品的运动情况以及设备本身的运行情况，随时监测试验过程中的振动情况。
5. 关闭设备在试验结束后，要按照设备的关闭顺序逐一进行关闭，关闭之前必须先停止试验，避免设备短时间内反复启停。
保养规程1. 设备清洁在使用模拟运输振动台时，应该定期对设备进行清洁和检查，保持设备的清洁和干燥，避免灰尘和湿气影响设备的正常运行。
2. 设备维护设备维护应该由专门的技术人员进行。
定期检查设备的各项功能部件是否正常，特别是振动发生器、震动台和传感器等部件，发现问题及时维修或更换。
3. 设备保护在使用过程中，应该定期对设备的电机、机械、油杯、轴承、皮带等部件进行保护和维护，定期进行设备润滑和检查。
4. 设备存储设备在长时间不使用时，应该对设备进行保护和存储，避免设备受潮、受热、受冻或受到过度振动，同时对设备进行适当的防腐处理。
总结以上就是模拟运输振动台安全操作及保养规程。
在使用模拟运输振动台时，必须注意安全，严格按照规程操作，并在设备运行、维护、保护和存储过程中注意落实好各项措施，以确保设备的正常运行和使用寿命，同时也要保障人员的安全和健康。
Q-Q-3-31 A1 模拟运输振动仪作业指导书
型号核 准审 核日 期BF-SV-1002013.6.18扭松（操作前需要确认电源开关是否拨在OFF未通电状态），再按照箱子的尺寸将四个2.将电源开关拨至ON状态，此时电源指示灯亮，如图3所示。
确认转速表上显示的转速与客户要求是否一致，如图5/6所示。
箱重新测试，并将测试结果记录在《模拟运输振动测试表》上；如有不良时立即通知QE及工程师进行分析，并开出《品质异常处理单》跟进结果。
6.按照1~5步骤对下一订单产品进行测试。
2.在放置测试产品时请勿通电作业，防止电击。
3.此机器应远离可燃物，爆炸物及高温发热地方。
4.不要放置大于300KG的负载，切勿快速扭动旋钮，机器运作时请不要靠近注意安全。
6.使用后必须及时切断电源，清洁仪器。
1.每个新订单必须做振动测试，测试数量：每订单/箱。
2.CWSZ客户测试标准要求：转速为300转/分，时间为48分钟。
3.振幅为25.4mm（1英寸），振动方式为往复式。
4.其它产品如果客户无要求测试标准时，请参照ISTA美国运输协会标准要求为：振幅25.4 mm（1英寸，固定），频率为1.5~5Hz（或150~300转/分钟可调）测试。
制订或修订日期制订、修订內容版本修订者确认者5.测试产品必须由QA全检测试后再进行振动测试，测试完后再由QA全检外观是否损坏及测2013.6.18新导入A1谢小伟唐运成试功能是否正常。
本文件保存期限：最后一次生产后3年。
模拟运输振动测试仪3.打开计时器的上盖设定时间，H表示小时，M表示分钟，S表示秒，时间调[+]为数字加大，[-]为数字减小，然后把时间调到客户要求标准内，如图4所示。
5.测试完成，确认时间及转速是否有异常，然后将电源开关拨至OFF，取下测试产品，再拆4.按下[运行]键，将[调速旋钮]慢慢由顺时针方向调到所需转速150~300转/分内，调好后三、注意事项：四、测试要求：5.如果遇到突发状况或机器运行不正常时请及时按下[停止按键]，以防对人体造成伤害。
模拟运输振动台说明书
模拟运输振动试验台使用说明书前言感谢您购买本公司模拟运输振动试验台.本手册详细说明如何安装、操作程序、保养方法及使用注意事项。
请仔细阅读本使用手册，并依照规定的程序操作，可使您每次皆能顺利地操作使用。
请谨记注意事项，可免除机器因人为操作不当而故障，正确的保养方法可延长机器寿命。
本公司各类产品均经过严格的品管检验才出厂，您可安心使用，若有困难问题，请与代理商联系或直接通知本公司。
目录一、用途及特点……………………………………二、技术性能………………………………………三、结构……………………………………………四、安装场所要求…………………………………五、准备工作………………………………………六、使用说明………………………………………七、保养说明………………………………………八、免费服务内容…………………………………***模拟汽车运输振动台使用细则***3用途及特点：本试验机广泛用于玩具、电子、家具、礼品、陶瓷、包装运输等产品的包装进行检测实验。
本试验根据美国及欧洲运输标准制造，符合欧美运输标准.价谦物美。
数字仪表显示振动频率，试品装夹采用轨导式，操作既方便又安全，试验机装置有减振橡胶，运行平稳，低噪音。
4技术性能：a)速度：100-300转/分钟；b)振幅：25.4mm±3%；c)载重：100Kg；d)有效行程:1.1M*1.2M；e)时间限定：0-99小时99分可调；f)功率：1HP；g)电源：220V/50Hz；5结构：a)转速控制仪采用LCD数字显示；b)运输振动试验机的台面采用不朽钢制成，表面光洁，与台面贴合坚固，不易脱落；c)控制柜、试验装夹的角钢及固定不锈钢台面的角钢均采内外表面静电喷涂，永不生锈；6安装场所要求：a)与相邻的墙壁或其他机器体之间的距离大于60cm；b)为了稳定地发挥试验机的性能，应选择温度为15℃～30℃，相对湿度不大于85%的场所；c)安装场所的环境温度切忌急剧变化；d)应安装在水平的地面上（安装时应用水平仪在地面上确认）5、应安装在无直射阳光的场所；6、应安装在通风良好的场所；7、应安装远离可燃物、爆炸物及高温发热源的地方；8、应安装在灰尘少的场所；9、尽可能地安装在靠近供电电源的场所，本机220V。
QEOH-SJ-PB-022 模拟汽车运输振动台操作指导书
福建省锐驰电子科技有限公司Fujian Ruichi Electronic Technology Co.,Ltd.文件名称模拟汽车运输振动台操作指导书版本 1.1 页码1/2 文件编号QEOH-SJ-PB-022 生效日期2016年03月01日修订履历序号版本修订日期条款修订内容修订者批准者1 1.0 2015.12.29 全文新建立吴炳聪李小红2 1.1 2016.03.01 封面“发文范围”改为“会签栏”；“鑫达集团”改为“福建省锐驰电子科技有限公司”林榕李小红会签栏管制章编制审核批准收文部门福建省锐驰电子科技有限公司页码2/2 Fujian Ruichi Electronic Technology Co.,Ltd.文件名称模拟汽车运输振动台操作指导书文件编号QEOH-SJ-PB-022 1、目的为了使操作人员明白模拟汽车运输振动台之操作，避免因错误操作造成仪器损坏或失效及测量不准确等，特制订本办法以规范之。
2、范围适用于本公司模拟汽车运输振动台的操作使用。
3、环境条件3.1 温度：正常室温下进行。
3.2 湿度：正常室内湿度下进行。
4、操作步骤4.1 将被测品包好放置在测试平台上固定好，（此操作必须在设备未通电的状态下进行，请勿超载运作）。
4.2 铝制滑杆安装夹把测试样品紧紧固定住（振动次数为14200次）。
4.3 打开电源。
4.4 设定振动试验时间，H表示小时，M表示分钟，S表示秒，时间调节【+】为数字加大，【-】为数字减小。
4.5 按【启动】键，将【调速器】旋钮慢慢顺时针方向调整，调到所需转速100-300转/分（转速根据产品重量来调节，一般产品振动刚好跳离台面1-2mm），可在【转速表】观察，当转速达到所需之转速，按【计时开关】开始计时。
当机器运转到所设定的时间后，机台将自动停机，处于待机状态；基于总振动次数为14200次，公式为总振动次数=转速×时间。
4.6 工作完毕，然后断开电源开关，取下试品检查并记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1QA部组长负责监督本作业指引的执行
3.2QA试进行震箱测试的产品按模拟运输测试规程要求放在振动台上。
4.2将振动台电源插头接在AC220V的电源上。
4.3将右下角的红色按钮按在“1”位，按钮灯亮启动震动台。
4.4调节启动按钮上面的调速旋钮，直到达到预定的转速。（可通过转速显示屏监视）
4.5调节左边时间旋钮直到达到预定的时间。
4.6测试完毕，将启动按钮按在“0”位。拔下插头或关闭插座电源。
5注意事项
5.1调节速度旋钮应在启动震动台15秒后进行，动作应缓慢。
5.2通常情况下，速度和时间已设定好，不用调节，按下启动按钮即可。
文件更改简历
版本
更改类别
更改内容简要
生效日期
增加
删除
日期
作废
A/01
首版发行
本文件分发部门：
□总经理□包装部□采购部
□行政部□注塑部□计划部
□SMT□仓库部□财务部
□品管部□工程部□装配部
□生产部
□其它：
制定部门
编制人
审核
批准
生效日期
受控印章
1目的
确保操作者正确使用模拟运输震动台。
2范围
适用于本厂模拟运输震动台
