图像题 pH的变化图像专题(含答案)经典
D． 向一定量稀氢氧化钠液中滴入水
【来源】2019年陕西省宝鸡市凤翔县中考二模化学试题
【答案】C
【解析】
【详解】
A．电解水时生成氢气与氧气的体积比为2：1，而不是质量比，故错误；
B．催化剂只能改变化学反应的速率，但是对氧气的量没有影响，故错误；
C．浓硫酸具有吸水性，会吸收空气中的水蒸气而造成溶液中溶质的质量分数减小，故正确；
故选：B。
5．下列图像不能正确反映其对应关系的是
A． 常温下向H2SO4、MgSO4混合溶液中滴加NaOH溶液
B． 向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量
C． 用等质量、等质量分数的过氧化氢溶液制取氧气
D． 将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应
【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》
D． 向一定量水中加入少量浓硫酸
【来源】2020年广东省佛山市南海区南海外国语学校中考模拟（线上)化学试题
【答案】C
【解析】
【分析】
【详解】
A、在高温的条件下碳和氧化铜反应生成了铜和二氧化碳，其化学方程式为：
，故相符；
B、氢氧化钠溶液加水稀释时碱性减弱，则pH会减小图象下降，但不会降到7以下，故相符；
【答案】C
【解析】
【详解】
A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；
B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；
C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；
D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；
C． 向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液
D． 持续不断地加热一定质量的碳酸氢钠固体
【来源】2020年河南省漯河市实验中学中考一模化学试题
【答案】D
【解析】
【详解】
A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；
B、向硫酸中不断加水pH值不能到7，故B不正确；
C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；
D、在没有加锌粉前溶液质量不能是零，故D不正确。故选A。
【点睛】
向硫酸中不断加水pH值不能到7。
2．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是
A． B． C． D．
【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题
【答案】C
【解析】
【详解】
A、由图像可知，pH值是开始时大于7逐渐的减小到7然后小于7，可知原溶液显碱性，然后不断的加入酸性溶液，使pH减小，说明是把稀盐酸滴加到氢氧化钠溶液中，故A错误；
B、a点时溶液的pH大于7，溶液显碱性，能使酚酞试液变红色，故B错误；
C、b点时溶液的pH等于7，显中性，表示盐酸和氢氧化钠恰好反应，故C正确；
D．氢氧化钠溶液中加入水后，溶液仍显碱性，即pH＞7，故错误。
故选：C。
【点睛】
正确辨别坐标所表示的变化量，是解答此类问题的关键，分析变化中相关量的变化关系，是解答问题的基础。
13．下列图象分别与选项中的操作项对应，其中不合理的是（ ）
A． 往一定量的NaOH溶液中滴加稀盐酸至过量
B． 某温度下，将KNO3固体不断地加入水中
B、每100份质量的碳酸钙和盐酸反应生成氯化钙、水和44份质量的二氧化碳，所以在一定量的稀盐酸中加入过量石灰石，溶液会逐渐增大，然后不变，故B正确；
C、稀硫酸是酸性溶液，酸性溶液无论如何加水稀释都不会变成中性或碱性溶液，pH不会大于和大于7，故C错误；
D、铝的金属活动性比镁的金属活动性弱，每54份质量的铝和足量的酸反应会生成6份质量的氢气，每24份质量的镁会与足量的酸反应生成2份质量的氢气，所以将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应，镁的反应速率快，铝生成的氢气多，故D错误。
A．X是稀盐酸
B．向a点的溶液中加入石蕊试液，试液会变蓝
C．b点表明此时盐酸与氢氧化钠恰好完全反应
D．c点溶液中的溶质仅是NaOH
【来源】2019年陕西省长安区中考一模化学试题
【答案】C
【解析】
【详解】
A、由图可知，随着X质量的增加，pH逐渐增大至大于7，故X是氢氧化钠，不符合题意；
B、a点，pH<7，溶液显酸性，加入石蕊试液，溶液变红，不符合题意；
D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化
【来源】2019年广东省粤西地区中考二模化学试题
【答案】A
【解析】
【分析】
碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】
A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；
C、硫酸根离子和钡离子一接触就会生成不溶于酸的硫酸钡沉淀，所以沉淀质量从零开始逐渐增大，然后不变，故不相符；
D、室温时，向一定量的水中加入少量浓硫酸，浓硫酸溶于水放出大量的热，温度升高，一段时间后，恢复至原温度，故相符。
故选C。
12．现有以下曲线,与之对应的叙述相符的是
A． 电解水一段时间
B． 用等质量、等浓度的过氧化氢溶液分别制取氧气
D、c点时溶液的pH小于7，溶液显酸性，说明稀盐酸过量，所得溶液中的溶质为HCl和NaCl，故D错误。故选C。
【点睛】
掌握溶液的酸碱性和溶液pH大小之间的关系、从数形结合的角度理解中和反应是正确解答本题的关键。
4．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是
A． 向碱溶液中加水
B． 向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量
故选：C。
3．某小组探究氢氧化钠和盐酸反应过程中pH的变化规律，得到如下图所示的曲线。则下列有关该实验事实的观点正确的是
A．该实验是将氢氧化钠滴入到盐酸中
B．a点时的溶液不能使酚酞试液变色
C．b点表示盐酸和氢氧化钠恰好反应
D．c点时的溶液中的溶质只有氯化钠
【来源】2018年辽宁省沈阳市皇姑区中考二模化学试题
C、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关系不正确；
D、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。
图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
6．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（ ）
A．H2OB．AgNO3固体C．浓盐酸D．KOH固体
【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)
C、b点，pH=7，表示氢氧化钠和稀盐酸恰好完全反应，符合题意；
D、氢氧化钠和稀盐酸反应生成氯化钠和水，c点pH>7，说明溶液中的溶质为NaOH和NaCl，不符合题意。
故选C。
9．下列图象能正确反映对应实验操作的是（ ）
A． 向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液
B． 在一定量的稀盐酸中加入过量石灰石
图像题 pH的变化图像专题(含答案)经典
一、化学图像题pH的变化图像（稀释或中和）
1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）
A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量
B．图②是向硫酸中加水,溶液pH的变化
C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化
故选B。
10．装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量。有关量的变化情况见图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。其中肯定不正确的是（ ）
A． B．
C． D．
【来源】人教版2018届九年级下册化学同步课时练习：第十单元 实验活动7 溶液酸碱性的检验
【答案】B
【解析】
试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小，pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强，pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH逐渐变大，错误。故选B．
【答案】D
【解析】
【详解】
A.常温下向H2SO4、MgSO4混合溶液中滴加NaOH溶液，先发生的反应是 ，pH由小变大；后发生反应 ，溶液的pH为7且保持不变，当滴入的NaOH溶液过量时，溶液的pH将逐渐增大，A正确；
B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO3=Fe(NO3)2+2Ag可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B正确；
C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；
D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。
故选：D。
【点睛】
C． 常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应
初三化学图像题 金属及酸碱盐反应试题经典
初三化学图像题金属及酸碱盐反应试题经典一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映对应变化关系的是A向一定量的二氧化锰中加入过氧化氢溶液B加热一定量的高锰酸钾固体C向两份完全相同的稀盐酸中分别加入锌粉、镁粉D将水通电电解一段时间A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、纵坐标是二氧化锰的质量，横坐标是过氧化氢溶液的质量，二氧化锰做催化剂，反应前后质量不变，错误。
B、加热高锰酸钾，固体质量减少，所以固体中锰元素的质量分数先增大，反应结束后不变，错误。
C、横坐标是金属的质量，纵坐标是酸的质量，这属于足量金属等量酸的情况，最终产生的氢气由酸的质量决定，酸的质量相等，所以产生氢气的质量应该相等，错误。
D、电解水时生成氢气和氧气的体积比为2:1，正确。
故选D。
2．下列图像正确反映实验变化关系的是（）A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液C．图3：向氢氧化钠溶液中滴加足量的水D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中【答案】B【解析】【详解】A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b 的反应时间短，选项错误；B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH 逐渐接近7，但始终大于7，选项错误；D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。
【点睛】等质量的锌、铁、镁、铝与足量酸反应后生成氢气的质量由大到小的顺序为铝>镁>铁>锌。
3．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【化学】九年级化学图像题 pH的变化图像各地方试卷集合汇编及解析 (2)
【化学】九年级化学图像题 pH的变化图像各地方试卷集合汇编及解析一、化学图像题 pH的变化图像（稀释或中和）1．向滴有酚酞的盐酸溶液中逐滴加入氢氧化钠溶液，所得溶液的pH与加入溶液体积关系如图所示。
下列说法错误的是A．开始反应一段时间中溶液温度逐渐升高B．恰好完全反应时A点对应溶液的溶质是NaClC．该化学反应属于复分解反应D．反应过程中溶液的颜色由红色变为无色【来源】2019年山东省淄博市张店区中考模拟化学试题【答案】D【解析】【分析】【详解】A、中和反应属于放热反应，开始反应一段时间中溶液温度逐渐升高，故选项说法正确。
B、A点时溶液的pH等于7，溶液显中性，说明两者恰好完全反应，所得溶液中的溶质为NaCl，故选项说法正确。
C、中和反应属于复分解反应，故选项说法正确。
D、滴有酚酞的盐酸溶液显无色，逐滴加入氢氧化钠溶液，最终溶液显碱性，溶液显红色，故选项说法错误。
故选：D。
2．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【来源】2013届四川省达州市中考模拟化学试卷（带解析)【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。
故选D。
3．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。
酸碱盐图像题
酸碱盐图像题(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--选择题图像专题1.下列四个图像中，能正确表示对应变化关系的是（）A．向一定量稀盐酸中加水稀释B．一定温度下，向不饱和硝酸钾溶液中加入硝酸钾C．加热一定量的高锰酸钾固体D．向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液2.下列图像不能．．正确反映对应变化关系的是（）3向一定体积的NaOH稀溶液中逐滴滴加稀盐酸，溶液pH变化的曲线合理的是（）…………7水的质量pH00 硝酸钾的质量溶液的质量0 加热时间固体中锰元素0 氢氧化钾的质量沉淀的质量4.下列图像能正确反映其对应的实验操作的是（）A．将锌片插入盛有一定量稀硫酸的烧杯中B．向一定量的稀盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液至过量C．电解水D．向盛有一定量水的烧杯中不断滴入NaOH溶液5.右图是稀HCl和NaOH溶液反应的pH变化曲线，以下说法不正确的是（）A．该反应是稀HCl滴入NaOH溶液中B．ag是指加入氢氧化钠固体质量C．Ａ点溶液的溶质为HCl和NaClD．检验Ｂ点溶液的溶质先滴加足量的Ｍg(NO3)2，静置后再滴入少量ＡgNO36.下列图像能正确反映其对应关系的是（）A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入过量的硝酸钾晶体B．向稀盐酸和硫酸钠的混合溶液中加入过量的氢氧化钡溶液C．向氢氧化钠溶液中滴加过量的稀盐酸D．等质量的镁和锌同时分别放入两份溶质质量分数相同的足量稀盐酸中7.下列四个坐标示意图分别表示四个实验过程中的某些变化情况，其中肯定错误．．的是（）A．加热一定量碳铵（NH4HCO3）的实验，试管中固体的质量变化B．等质量的镁条和铁丝分别与足量的稀硫酸反应，产生气体的质量变化C．向一定质量的水中加入氢氧化钠时，形成的溶液pH的变化D．向盛有一定量Ba(OH)2溶液的烧杯中逐滴滴加稀硫酸，测得烧杯中溶液导电性的变化8.下列图像分别与选项中的操作相对应，其中合理的是（）A．向一定量稀硫酸中滴入水B．向一定量纯碱和烧碱的混合溶液中滴入盐酸C．一定温度时向一定量饱和石灰水中加入氧化钙D．向一定量二氧化锰固体中加入过氧化氢溶液9.小亮同学在实验室中制取CO2气体后，对废液进行后续探究，他向一定质量的含CaCl2和HCl的废液中逐滴加入溶质质量分数为10%的Na2CO3溶液。
中考化学压轴题：专题08 图像题(讲练)(解析版)
专题08 图像题(讲练)【要点梳理】一、有关体积变化的图像——电解水水通电生成氢气和氧气的体积比为2：1。
注意是体积比不是质量比。
二、有关质量变化的图像1．化学反应中反应物的质量变化图像：图1图2分析：随着反应的进行，反应物质量不断减小，若反应物有剩余，则图像如图1所示；若反应物没有剩余，则图像如图2所示。
2．化学反应中生成物的质量变化(1)一种物质和另一种物质的反应图像：图3图4分析：图3，随着反应的进行，生成物的质量不断增加，当反应结束时，生成物的质量达到最大；之后，生成物质量将不再随加入物质质量(或时间)发生变化。
举例：红磷燃烧生成物的变化。
图4，反应时加入催化剂，反应的速率或反应的总时间会发生变化，但生成物的质量不发生变化。
举例：分解过氧化氢制氧气有无催化剂的变化图像。
(2)一种物质和两种物质的反应图像：图5图6分析：一种物质和两种物质发生化学反应时，首先判断反应发生的先后顺序，然后判断生成物的质量，先发生反应的生成物曲线通常从原点开始(如图5所示)；后发生反应的生成物曲线通常从原点后开始(如图6所示)。
举例：向部分变质的氢氧化钠溶液中滴加稀盐酸，生成气体的坐标曲线(如图6所示)，因为稀盐酸先和NaOH发生中和反应，当NaOH完全消耗完后，稀盐酸再与碳酸钠反应才有气体生成。
(3)化学反应中物质总质量(含元素种类)的变化化学反应中物质总质量(或元素种类)不变(如图7、图8所示)图像：图7图8三、溶质质量分数的变化曲线物质溶解时，溶质质量分数的变化。
图像：图9图10分析：图1，在一定温度下，向某不饱和溶液中继续加入某溶质，该溶质的质量分数随着溶质的增加而增大，当溶液达到饱和时，溶质质量分数不变。
图2，溶液稀释时，溶质的质量不变，而溶液的总质量不断增加，所以溶质质量分数不断减小。
四、pH变化曲线1．酸碱中和反应中的pH曲线图像：图11图12分析：图1，碱入酸，滴定前，溶液的pH＜7，此时溶液呈酸性；当酸碱恰好完全反应时，溶液的pH＝7；随着碱的继续加入，溶液的pH＞7，溶液呈碱性。
武汉 中考化学(pH的变化图像提高练习题)压轴题训练
一、中考初中化学pH的变化图像1．下列四个图形的变化趋势能正确描述对应操作的是（）A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；D、盐酸溶液呈酸性，加水后酸性减弱，pH增大，无论怎样加水，其pH总是小于7，不会大于7，故D错误；故选A。
2．以下四个图像与对应操作描述不相符的是（ ）A ．图A 是水通直流电B ．图B 是加热分解高锰酸钾C ．图C 是向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸D ．图D 是t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃【答案】A【解析】【分析】【详解】A 、在电解水实验中，通电一段时间后，生成氢气和氧气的体积比约为2:1，图像与对应操作描述不符，符合题意；B 、加热分解高锰酸钾，42422Δ2KMnO K MnO +MnO +O ↑，参加反应的高锰酸钾与生成氧气的质量比为：316:32，故31.6g 高锰酸钾生成氧气的质量为：3.2g ，故剩余固体的质量为：31.6g-3.2g=28.4g 。
图像与对应操作描述相符，不符合题意；C 、向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸，氢氧化钠显碱性，pH ＞7，随着反应的进行，氢氧化钠与稀盐酸反应生成氯化钠和水，pH 逐渐减小至小于7。

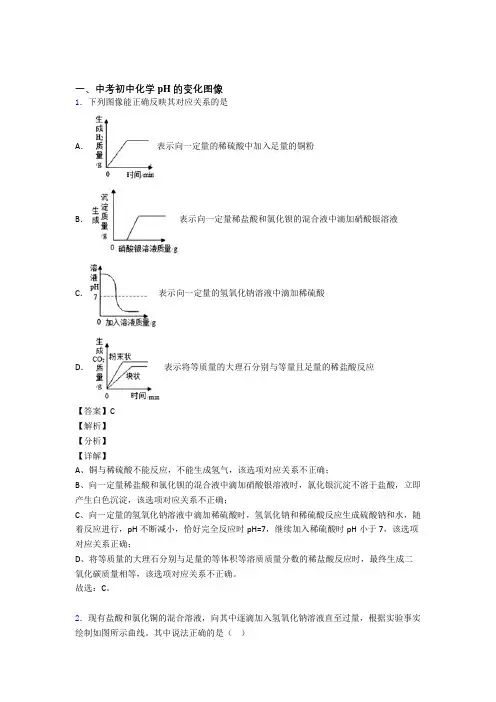

2020-2021中考化学与pH的变化图像有关的压轴题含答案(1)
故选D。
4．下列图像能正确反应其对应关系的是()
A． 某温度下，向一定量接近饱和的硝酸钾溶液中不断加入过量的硝酸钾
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；
C、铁与稀盐酸反应： ，镁与稀盐酸反应： ，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；
【点睛】
该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质（沉淀、气体）质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。
6．下列四个图象的变化趋势，能正确反映取对应操作的是（ ）
A． 足量的锌片和镁片分别与等质量、等溶质质量分数的稀盐酸反应
9．下列图像正确的是（ ）
A． 电解水
B． 将等质量的镁和铁分别投入到盛有足量同种稀硫酸的两个容器中
C． 用等体积、等溶质质量分数的过氧化氢溶液制取氧气
D． 服用胃舒平[主要质量分数的过氧化成分是Al（OH）3]治疗胃酸过多，胃液pH的变化
【答案】B
【解析】
【分析】
【详解】
A、电解水实验中产生氢气和氧气的质量之比为1：8，体积之比为2：1，故A错误；
C、将水通电一段时间，生成氢气与氧气的体积比为2：1，而不是质量比，不符合题意；
最新图像题 pH的变化图像专题(含答案)
8．下列相关量的变化与图像相符的是（）
A． 将氢氧化钠液体滴入稀盐酸中B． 铁丝在氧气中燃烧
C． 电解水通电一段时间后D． 向氢氧化钾和氯化钡混合溶液中滴入足量稀硫酸
【来源】2019年陕西省宝鸡市岐山县中考一模化学试题
【答案】A
【解析】
【详解】
A.盐酸的pH小于7,滴入氢氧化钠溶液后pH值变大，至恰好完全反应时，溶液的pH=7,继续滴加氢氧化钠溶液，溶液的pH大于7且不断增大，故A与图像相符。
【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)
【答案】D
【解析】
【分析】
解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】
A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D
D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。故选B。
11．下列图像与所对应操作不相符的是（）
A． 碳和氧化铜在高温条件下充分反应
B． 向氢氧化钠溶液中加入水
2020-2021中考化学金属及酸碱盐反应的图像-经典压轴题附详细答案
一、中考初中化学金属及酸碱盐反应的图像1．向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，反应过程中生成气体或沉淀的质量与加入碳酸钠溶液的质量关系如图所示（氯化钙溶液呈中性）。
对该图像的分析如下：①OP 段发生反应的化学方程式为3322=Na CO +CaCl aCO +2l C NaC ↓②E 、F 点溶液的pH 相同③O 点溶液和G 点溶液的离子种类一样多④与盐酸反应的碳酸钠的质量和与氯化钙反应的碳酸钠的质量相等以上说法中正确的个数有（ ）A ．1个B ．2个C ．3个D ．4个 【答案】C【解析】【分析】碳酸钠与稀盐酸反应生成氯化钠、水和二氧化碳，碳酸钠与氯化钙反应生成碳酸钙和氯化钠。
【详解】①向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，先发生的是碳酸钠与稀盐酸的反应，稀盐酸反应完后，碳酸钠再与氯化钙反应，故OP 段发生反应的化学方程式为23222HCl+Na CO 2NaCl+H O+CO =↑，故①不正确；②E 点溶液中盐酸与加入的碳酸钠恰好完全反应，生成氯化钠，氯化钠和氯化钙溶液都呈中性，F 点溶液中加入的碳酸钠与氯化钙恰好完全反应，生成碳酸钙沉淀和氯化钠，溶液呈中性，故②正确；③O 点溶液中的离子有H +、Cl -、Ca 2+三种，G 点溶液中有Cl -、Na +和CO 32-三种离子，两点溶液中的离子种类一样多，故③正确；④碳酸钠与盐酸反应生成2.2 g 二氧化碳，根据化学方程式2322Na CO +2HCl=2NaCl+H O+CO ↑，生成2.2g 的二氧化碳，需要碳酸钠的质量为5.3 g ，碳酸钠与氯化钙反应生成5.0 g 碳酸钙，根据化学方程式2233=CaCl +Na CO CaCO +2NaCl ↓，生成5.0g 的碳酸钙，需要碳酸钠的质量为5.3g ，与盐酸反应的碳酸钠溶液中溶质的质量和与氯化钙反应的碳酸钠溶液中溶质的质量相等，故④正确。
故选C。
2．向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，x轴表示滴入的Na2CO3溶液的质量，y轴表示生成气体或沉淀的质量。
【化学】考化学图像题 pH的变化图像及答案
C、向一定量的NaOH溶液中滴加稀盐酸，氢氧化钠的溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增加，pH值的变化是从大于7逐渐减小到小于7，不符合题意；
D、向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量的增加逐渐增加，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。
B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；
C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；
D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
D、c点时溶液的pH小于7，溶液显酸性，说明稀盐酸过量，所得溶液中的溶质为HCl和NaCl，故D错误。故选C。
【点睛】
掌握溶液的酸碱性和溶液pH大小之间的关系、从数形结合的角度理解中和反应是正确解答本题的关键。
3．下表中，有关量的变化图象与其对应叙述相符的是
A． 某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解
【解Байду номын сангаас】
【详解】
A、由图像可知，pH值是开始时大于7逐渐的减小到7然后小于7，可知原溶液显碱性，然后不断的加入酸性溶液，使pH减小，说明是把稀盐酸滴加到氢氧化钠溶液中，故A错误；
2020-2021中考化学pH的变化图像的综合题试题含答案
1．以下四个图像与对应操作描述不相符的是（）
A．图A是水通直流电
B．图B是加热分解高锰酸钾
C．图C是向20mLpH=13的NaOH溶液中逐滴滴入pH=1的盐酸
D．图D是t℃时取溶质质量分数为w的KNO3饱和溶液20g，升高温度至90℃
【答案】A
【解析】
【分析】
【详解】
A、在电解水实验中，通电一段时间后，生成氢气和氧气的体积比约为2:1，图像与对应操作描述不符，符合题意；
D、氢氧化钠溶液显碱性，pH>7，逐滴加入稀盐酸至过量，氢氧化钠与盐酸反应生成氯化钠和水，恰好完全反应时溶液显中性，至稀盐酸过量，溶液显酸性，pH<7，图像能正确反映对应变化关系，不符合题意；故选C。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
3．下列图像不能正确反应其对应变化关系的是
A．图A是高温煅烧一定质量的石灰石
B．图B是将等质量的镁条和锌片分别加入相同体积、相同溶质质量分数的足量稀硫酸中
C．图C是向一定质量的稀盐酸中逐滴加入氢氧化钠溶液
D．图D是实验室电解水
【答案】D
【解析】
【分析】
【详解】
A、反应的化学方程式为：CaCO3 CaO+CO2↑，反应前固体为CaCO3，其相对分子质量为100，反应后固体只有CaO，其相对分子质量为56，可以得出所得固体质量逐渐减少且不为零，与图象所示吻合，该选项对应关系正确；
D． 常温下，把等质量的锌和铁分别与等质量分数的足量稀盐酸反应
【答案】C
【解析】
