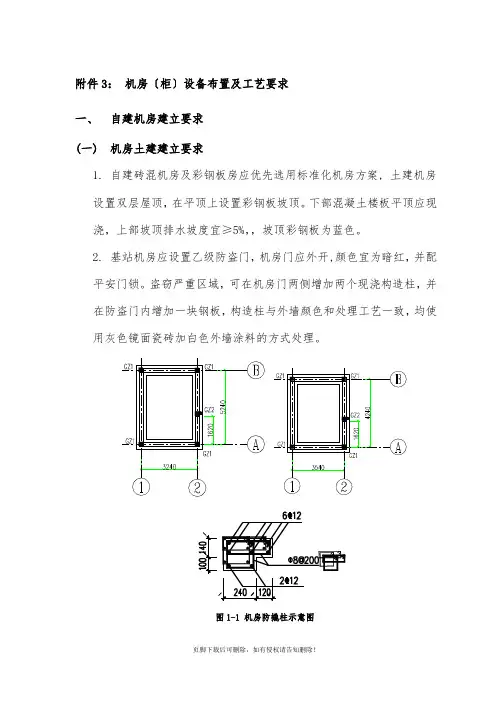

机柜布放图

机柜安装

机柜安装步骤及注意事项 在各种项目中，机房设备是必不可少的，而机柜又是其中的主要设备之一。下面就机柜的安装举例如下： 机柜安装，如图C-1所示。 机柜的外型尺寸为：高×宽×深＝ 1800mm × 600mm × 800mm 。 图 C-1 机柜外形图 C.2 机柜安装规划 在安装机柜之前首先对可用空间进行规划，为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于 0.8 米，机房的净高不能小于 2.5 米。 图C-2为机柜的空间规划图。

(1) 内墙或参考体(2) 机柜背面(3) 机柜轮廓 图 C-2 单柜空间规划图（图中单位为 mm ） C.3 安装前的准备工作 ●安装前，场地划线要准确无误，否则会导致返工。 ●按照拆箱指导拆开机柜及机柜附件包装木箱。 C.4 安装机柜 C.4.1 安装流程 如果机柜安装在水泥地面上，机柜固定后，则可以直接进行机柜配件的安装。安装 N610-18 机柜的流程如图C-3所示。

图 C-3 在水泥地面上安装机柜的流程 C.4.2 机柜就位 将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。 说明： 机柜前后面识别方法：有走线盒的一方为机柜的后面。 C.4.3 机柜水平调整 在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。图C-4所示为机柜地脚锁紧示意图。

(1) 机柜下围框(2) 机柜锁紧螺母(3) 机柜地脚(4) 压板锁紧螺母图 C-4 机柜地脚锁紧示意图 C.4.4 安装机柜配件 1. 机柜配件安装流程 机柜配件安装包括机柜门、机柜铭牌和机柜门接地线的安装，流程如图C-5所示。 图 C-5 机柜配件安装流程 2. 安装前确认 机柜已经固定；

机柜布线规范

标准机柜配电及布线规范 2015-11-15

目录 1基本思路 (2) 2 电气控制柜总体配置设计 (2) 2.1 电气控制柜组件的划分 (3) 2.2 电气控制柜连接方式 (3) 2.3 元件布置图的设计与绘制 (3) 2.4 电器部件接线图的绘制 (4) 3 机柜安装固定 (5) 4 机柜布线 (7) 4.1.1 机柜电源布置 (7) 4.1.2 结构及安装要求 (7) 4.1.3 交流配电单元 (7) 4.1.4 接线端子组 (8) 4.1.5 插座 (8) 4.1.6 温升 (9) 4.1.7 认证 (9) 4.1.8 接地、电缆及其他电气附件 (9) 4.1.9 电气防护性能 (10) 4.2 布线原则 (11) 5 线缆标识 (14) 6 通风与防尘标准 (15)

1基本思路 电气控制柜设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。 管理网、数据网因所属安全区域不同，不得混用机柜，必须按安全区域独立使用机柜。并且遵循下面的安装规范进行安装。 2电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

机柜布线规范

机柜布线规范(总13页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除

标准机柜配电及布线 规范 2015-11-15

目录 1 基本思路 (2) 2电气控制柜总体配置设计 (2) 2.1电气控制柜组件的划分 (3) 2.2电气控制柜连接方式 (3) 2.3元件布置图的设计与绘制 (3) 2.4电器部件接线图的绘制 (4) 3机柜安装固定 (5) 4机柜布线 (7) 4.1.1机柜电源布置 (7) 4.1.2结构及安装要求 (7) 4.1.3交流配电单元 (7) 4.1.4接线端子组 (8) 4.1.5插座 (9) 4.1.6温升 (9) 4.1.7认证 (9) 4.1.8接地、电缆及其他电气附件 (9) 4.1.9电气防护性能 (10) 4.2布线原则 (11) 5线缆标识 (12) 6通风与防尘标准 (12)

1基本思路 电气控制柜设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。 管理网、数据网因所属安全区域不同，不得混用机柜，必须按安全区域独立使用机柜。并且遵循下面的安装规范进行安装。 2电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

户外机柜安装规范

一体化户外机柜----产品安装规范----

目录 一、新型室外一体化节能机柜产品简介 (5) 二、一体化户外机柜产品介绍 (6) 1、热交换型： (6) 2、压缩机空调型： (6) 3、柜体基本配置： (6) 三、柜体安装示意图： (7) 四、一体化户外柜安装： (8) 五、一体化户外柜部件清单： (8) 六、一体化户外机柜安装分解图： (9) 1、将底座安装到基座上：...................................................... ........................................................................................

...9 2、先将设备舱安装到底座上:................................................. ........................................................................................ (9) 2、先将设备舱安装到底座上： (9) 3、再将电源舱安装到底座上： (10) 4、将电池舱安装到底座上，并通过柜顶接接件将各舱体紧固在一起： (11) 5、最后将顶盖装配到机柜顶上，并用螺丝坚固： (12) 七、交流配电、接地、防雷原理应用 (13) 八、蓄电池柜的应用说明 (14) 九、监控配置 (14) 十、电源柜配置介绍 (15) 十一、设备机柜配置介绍 (16) 十二、安装布线要求： (17) 十三、免责条款 (18) 十四、客户支持 (18) 一、新型室外一体化节能机柜产品简介 新型室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。一体化机柜适合在室外环境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装

常用钣金机箱机柜等工艺

常用钣金机箱机柜等工 艺 Document number：PBGCG-0857-BTDO-0089-PTT1998

1 主题内容与适用范围 本手册规定了我公司机柜、机箱在加工过程中应达到的基本要求。 本手册适用于加工华为公司、艾默生公司、安捷信公司的机柜、机箱。 2 引用标准和文件 GB/T 1804--92 一般公差线性尺寸的未注公差 WI-T00-008 钣金机械制造工艺基本术语 3 基本要求 在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工；当图纸与工艺不符合时以工艺为准。 图纸、工艺有公差标注要求时，按公差要求加工。 图纸、工艺未注公差时，按 GB/T 1804-92m级加工。 当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。 机柜外形按允许公差的正公差加工，机箱外形按允许公差的负公差加工。 门的外形按允许公差的负公差加工，严禁出现正公差。 未注公差要求的孔，按GB/T 1804-92 m级的正公差并偏上加工。

所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。 各种铝合金面板，外形未注公差时，按GB/T 1804-92 f级的负差且偏下加工。 对于压铆后折弯的工艺顺序，在编排工艺时要特别小心，太小的折边压铆后折弯会发生干涉。 有电镀要求的零件，华为技术规范要求需电镀后压铆，如果折弯后压铆困难，工艺上应注明需辅助压铆工装。 板材厚折边又太小的情况，必须把无法折到位的局部尺寸留多点余量，折弯后在冲掉或铣掉多余量的工 艺顺序。 除特殊说明外毛刺方向必须在折弯内边，所以在工艺编排用折弯图或文字加以叙述。 4 下料补充要求 冷轧薄板、电解板、剪料对角线允差（每批一致性好） ＜1000mm ：≤≥1000mm：≤ 门板用料＜1000mm ：≤≥1000mm：≤ ≤ 铝型材长度允差＜500mm ：≤≥500~1000mm：≤ ≥1000~1500mm≤≥1500~2000mm：≤≥2000mm：≤

机柜结构设计..

机柜设计 2.1 影响机柜结构设计的因素 机柜是电气控制设备不可缺少的组成部分，是电气控制设备的‘载体’。机柜既要满足各电气单元的组合功能条件(安全的要求，检修性能，形式的统一，组合的标准，功能的分配，外形美观等),还要满足柜体本身要求(如坚固可靠,美观,调整容易,符号规范,制造的适用性以及针对特殊场合的特殊设计等)。 机柜设计应在满足成套电气产品使用功能要求的前提下，同时满足结构工艺性要求，即机柜的总体及其零部件制造的可行性及经济性要求，以及满足电器装配的工艺性和运行中的可维修性要求。 由于长期以来缺乏系统设计,人机工程学设计思想,重电气设计而忽略结构设计,重主机而轻视附件,我国机柜在外观,整体布局,色彩,加工精度及互换性,配套性等方面与发达国家有一定的差距,尤其在专利技术方面,我们仍然受制于工业发达国家,以至于外商企业占有了我国高端机柜市场的较大份额， 机柜结构本身发展形成的各种形式，不同的组件，不同电压等级，不同使用场合，加工设备的发展，不同生产厂家的自身条件等都决定了控制柜的制造受到甚多因素影响。由于机柜结构要求不一，以及各个企业加工手段不同，它们的制造工艺就不能强求完全一致，但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择与设计进行介绍。 2.1.1机柜的结构及基本类型 2.1.1.1机柜的基本结构模式 1.基本结构模式 通过长期的实践，电气控制设备的壳体逐步形成了盒,箱,柜(包括屏)，台四大基本结构模式，定义如下： 1）机柜 用于容纳电气或电子设备的独立式或自支撑的机壳。机柜通常配置有门，可拆或不可拆的侧板。机柜一般安装在地面上或大型设备平台上。 机箱 机箱的体积较小，一般安装在台面，桌面，墙壁上或设备壁龛中，是用于容纳电气或电子设备的小型机壳。 3）控制台 安装在台面或地面上，具有水平面，垂直面或倾斜面，以容纳控制，信息和监控设备的机壳。4）机盒 用于容纳电气或电子设备的便携式小型机壳，或用于电气单元隔离的小型机壳（电磁屏蔽盒）。机盒也可以作为部件安装在机柜，机箱和控制台内。 2.机柜的典型结构 由于电气控制设备被广泛应用于多个技术领域，并且由于其功能的差异，使用场合的差异及

标准机柜尺寸表

‘19英寸’标准机柜尺寸表 U是一种表示服务器外部尺寸的单位，是unit的缩略语，详细的尺寸由作为业界团体的美国电子工业协会（EIA）所决定。 之所以要规定服务器的尺寸，是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔，以便它能与服务器的螺孔对上号，再用螺丝加以固定好，以方便安装每一部服务器所需要的空间。 规定的尺寸是服务器的宽（48.26cm＝19英寸）与高（4.445cm的倍数）。由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。厚度以4.445cm为基本单位，1U就是4.445cm。具体见下表： 挂墙机柜 服务器机KVM切换器 网络机柜

服务器机柜

壁挂机柜 容量 (U)宽度 (mm)深度 (mm)高度 (mm) 包装尺寸 W*D*H 体积 (CBM) 容量 ( U ) 宽度 (mm)深度 (mm)高度 (mm)包装尺寸W*D*H 体积 (CBM) 600670*670*10280.5992800670*870*10280.599218 600 1000988 670*1070*10280.7370600670*670*11960.5369800670*870*11960.697122600 10001166 670*1070*11960.8574600670*670*14180.6460800670*870*14180.826627600 10001388 670*1070*1418 1.0166600670*670*16400.7362800670*870*16400.956032600 10001610 670*1070*1640 1.1757600670*670*18630.8363800670*870*1863 1.0859********1070*1863 1.335637600 12001833 670*1270*1863 1.5852600670*670*20850.9360800670*870*2085 1.21531000670*1070*2085 1.4947600 1200670*1270*2085 1.7741600870*670*2085 1.2513800870*870*2085 1.57811000870*1070*2085 1.940942 800 12002055 870*1270*2085 2.3037600670*670*2307 1.0356800670*870*2307 1.34481000670*1070*2307 1.653947600 1200 2277 670*1270*2307 1.9630

理线器配线架机房图

机房网络布局与布线必须考虑因素网络设备的放置，最好放在节点的中央位置，这样做，不是为了节约综合布 线的成本，而是为了提高网络的整体性能，提高网络传输质量。由于双绞线 的传输距离是100米，在95米才能获得最佳的网络传输质量。在做网络布 线时，最好能够设计一个设备间，放置网络设备。 网络布局的规划与设计 目前的网络设备大都采用机架式的结构(多为扁平式，活像个抽屉)，如交换机、路由器、硬件防火墙等。这些设备之所以有这样一种结构类型，是因为它们都按国际机柜标准进行设计，这样大家的平面尺寸就基本统一，可把一起安装在一个大型的立式标准机柜中。这样做的好处非常明显：一方面可以使设备占用最小的空间，另一方面则便于与其它网络设备的连接和管理，同时机房内也会显得整洁、美观。 我们经常接触到的放置机房里有网络机柜、服务器机柜以及综合布线柜，从这三个机柜的名字就可以看出它们各自所起的作用;一般来说，网络设备如交换机、路由器、防火墙、加密机等以及网络通信设备如光端机、调制解调器等是放置在网络机柜的;服务器机柜的宽度为19英寸，高度以U为单位(1U=1.75英寸=44.45毫米)，通常有1U，2U，3U，4U几种标准的服务器。机柜的尺寸也是采用通用的工业标准，通常从22U到42U不等;机柜内按U的高度有可拆卸的滑动拖架，用户可以根据自己服务器的标高灵活调节高度，以存放服务器、集线器、磁盘阵列柜等设备。服务器摆放好后，它的所有I/O线全部从机柜的后方引出(机架服务器的所有接口也在后方)，统一安置在机柜的线槽中，一般贴有标号，便于管理。 综合布线柜一般配有前后可移动的安装立柱，自由设定安装空间，可按需要配置隔板、风扇、电源插座等附件。配线架通常安装在机柜里，配线架的一面是RJ45口，并标有编号;另一面是跳线接口，上面也标有编号，这些编号和上面的RJ45口的编号是一一对应的。每一组跳线都标识有棕、蓝、橙、绿的颜色，双绞线的色线要和这些跳线一一对应，这样做不容易接错。配线架不仅仅是便于管理线对，而且可以防止串扰，增加线对的隔离空间，提供360度的线对隔离。 在机房中，必须放置交换机、功能服务器群和网络打印设备，以及局域网络连接Internet所需的各种设备，如路由器、防火墙以及网管工作站等;因此机房的网络布局一般至少有三个机柜，综合布线柜和网络机柜应当紧连在一起，便于调线操作，接下来是服务器机柜;将网络设备和布线系统进行合理的布局。 在网络布局中，每个机柜最好留点空间，便于以后网络设备、服务器设备的扩充，综合布线柜里有可能除了网络布线外，还有能布置电话线，所以要在机柜里留下一定空间。

19in机柜、箱设计规范.

19in机柜、箱设计规范 一、前言 1、何谓19英寸机箱? 19英寸机箱泛指装设在19英寸机柜(Cabinet or Rack)内的机器设备，其中 Cabinet和Rack的差异为Cabinet四周有外壳和上下盖保护，而Rack则无,Rack为和Cabinet有所区别常被称为“机架”，此二者外形均为长方体，19英寸机箱(Chassis)为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。 19英寸机箱泛指装设在 19英寸机柜内的机器设备，为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。 其主要特征是: 1.其内腔宽度以5.08㎜为模数,1TE=5.08㎜,19英寸标准机箱共84TE,因而内腔宽度为426.72㎜,其中面板宽度也以5.08㎜为模数,可分5TE,6TE,7TE,8TE,10TE,12TE等规格,但N块面板宽度之和必须等于84TE。 2.其高度以U为级别，1U=44.45mm，可分1U，2U，3U等等。 2、19英寸机箱和机柜的由来 19英寸机箱和机柜原本是美国军方电子控制仪器的一种规格，其设定的目的在于统一仪器的外形尺寸和方便快速组装抽换和维护，最后随着军方技术转移民间，此一规格亦广泛的被企业界所采用。 3、19英寸机箱产品的种类 机柜的优点在于提供机箱安全保护和扩充的便利性，早期常用于工业控制机台，近几年由于网络的发展，网络通讯设备也开始大量使用；因此其产品的种类大致可区分成办公室用和工业用产品两大类。 二.19英寸机箱外部和机柜的规格 1、机柜之规格 机柜不单如字面上的解释一般像个柜子，其外形有很多种，如下图所示。但用于不同操作环境时，机柜之外形和尺寸亦会有所差异，所有机柜都依相关规格制造，机柜之宽度、高度与深度有一定之规格，在IEC-60297系列和EIA-310系列中均有详细规格，此二规格明定高度单位为U(1U=1.75英寸 =44.45mm)，宽度为19英寸(尚有其它之宽度规格，但以19英寸规格最为常用)，深度虽亦有规定，但其变化却比较多，机柜之规格可分成高度，宽度和深度三项。 1-1、高度单位U之定义 1U=1.75英吋=44.45mm。机柜均以U为基本单位，如35U高度之机柜，是指此一机柜中可装入总共35U高之机箱，而非机柜由上到下的高度是35U。 1-2、19英吋(482.6mm) 宽度之定义 为机箱由正前方观察可视之最宽距离，通常是机箱两侧之mounting flange宽度，而非机柜本体之宽度，19英寸机柜之宽度受限于机箱尺寸，几乎全都大于500mm(因19英寸机箱宽度为483mm左右)，目前市面上之机柜宽度由500mm～800mm都有，甚至有超过1000mm之特殊规格，但最常用的为600mm宽之机柜。 1-3、在机柜深度 虽然有规定但却很少被提及，因其不像高度和宽度一般限制机箱设计，即使短机箱亦可用长机柜，只要其设计规格完全符合规格设计，而机柜制造商不泛各种不同深度规格之机柜，其中又以600mm、 700mm和800mm深度的机柜最常被使用(深度系指机柜外观不含把手的深度)。 2、机箱设计时外观和机柜的关系 2-1、外观尺寸 机箱受限于机柜的尺寸限制，因此设计时需考虑下列几点: 2-1-1、在高度方面： 由于高度以U为单位,1U为1.75英寸或44.45mm，因此1U机箱的高度不可超出44.45mm，为了堆栈和拆装方便，通常设计成44mm以下，以此类推即使不同U之机箱其实际高度亦比该U少一些，让机柜内每一台机箱之箱有间隙而不会影响组装和拆卸。不同U之机箱其实际高度亦比该U少0.8—1.35mm，让机柜内每一台机箱之箱有间隙而不会影响组装和拆卸。 2-1-2、在宽度方面： 19英寸机柜在内部四个角落都有钣金件(或铝矩形)支柱用以支撑机柜和固定机箱，因此其内部宽度

交换机安装上架图解

交换机安装上架 、采用前挂耳安装 采用前挂耳安装交换机的的过程如下: 1. 带上防静电手腕，并检查机柜的接地与稳定性。 2. 取出螺钉（与前挂耳配套包装），将前挂耳的一端安装到交换机上 3. 将交换机水平放置于机柜的适当位置，通过螺钉和配套的浮动螺母，将 前挂耳的另一端固定在机柜的前方孔条上。 交换机前挂耳安装示意图 、前挂耳和托盘配合安装的过程 采用前挂耳和托盘配合安装的过程如下： 1. 带上防静电手腕，并检查机柜的接地与稳定性。 交换机前挂耳安装示意图一

2?将机柜附带的托盘水平固定到机柜的适当位置。 3. 取出螺钉（与前挂耳配套包装），将前挂耳的一端安装到交换机上。 4. 将交换机水平放置于托盘上，沿托盘轻推入机柜，通过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上。 三、前挂耳和后挂耳配合安装的过程 采用前挂耳和后挂耳配合安装过程如下： 1. 带上防静电手腕，并检查机柜的接地与稳定性。 2. 取出螺钉（与前挂耳配套包装），将前挂耳的一端安装到交换机上。 3. 取出承重螺钉（与后挂耳配套包装）并将其安装至交换机侧面上方的合适位置。 交换机前挂耳和承重螺钉配合安装示意图 4. 选择交换机在机柜上的安装位置，用螺钉和配套的浮动螺母将后挂耳固定在机柜的后方孔条上。 交换机后挂耳安装示意图

5.左手托住交换机底部，右手抓住交换机前部，将交换机轻推入机柜 交换机前挂耳和后挂耳配合安装示意图 6.换机推入后，要保证固定在机柜上的后挂耳的上沿和固定在交换机上的承重螺钉紧密接触。 交换机前挂耳和后挂耳配合安装完成示意图一 7.通过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上，保证前挂耳和后挂耳将交换机稳定地固定在机柜上。

机柜布置图V1.0--20170424

3楼机房 7 U GD 矩阵发送和盒子每2个占1U 2 U 扬声器功放1 2 U 扬声器功放22 U 扬声器功放31 U 12 U 扬声器功放42 U 扬声器功放51 U 22 U 1 U 2 U 1 U 2 U A-1 B-1大华机柜 大屏 A-2 A-3音频 9 U 光纤矩阵 1 U 2 U 扬声器功放62 U 扬声器功放72 U 扬声器功放81 U 32 U 2个 1 U A-4视频会议 2 U 3 U 10 U A-5中控等2 U 2 U 2 U 2 U A-6网络机柜A-7公安网 1 U AC 控制器1 U POE 交换机1 U 路由器 1 U AC 中控交换机 2 U 2 U 2 U 2 U 外网交换机外网交换机B-3网络配线架 B-4网络机柜 2 U 2 U 1 U 专网交换机1 U 专网交换机1 U 私网交换机1 U 政务网交换机1 U 私网交换机 2 U 2 U 2 U 2 U 2 2 U 1 U 1 U B-5公安网 B-2其他设备 入口

18 U DS-B20-S14-DA （主） 大屏机房 1 U S5720-28X-SI-AC 中控交换机 1 U 分辨率HDMI 传输器11 U 4K 分辨率HDMI 传输器 22 U 配线架 18 U DS-B20-S14-DA （备） 1 U 分辨率HDMI 传输器1 1 U 4K 分辨率HDMI 传输器2 2 U 配线架

5楼机房 16 U 高清混合矩阵 2 U 1 ECLER LPA 6000 2 U 2 ECLER LPA 60002 U 3 ECLER LPA 60001 U 2 U 1 U 2个1 U 2个1 U 2个1 U 1 U S5720-28X-SI-AC 专网交换机1 U S5720-52P-SI-AC 中控交换机1 U 4*4音频矩阵2 U 2 U 录播服务器VRS2000 3 U 科达TVS40008 U 1 U 10 U MCU 科达KDV8000A 1 U 1 U 1 U 2 U 1 U 2 U odf 架ONS5002M 链路配线架 2 U 架光矩盒TX*24 光矩盒TX*24 10U 10U 1 U S5720-52P-SI-AC 公安网交换机1 U S5700 外网接入交换机 1个无线放大器12 U 3 ECLER LPA 6000

机柜布线规范

长光华芯公司 标准机柜配电及布线规范 2012-11-15

目录 1基本思路 (2) 2 电气控制柜总体配置设计 (2) 2.1 电气控制柜组件的划分 (2) 2.2 电气控制柜连接方式 (3) 2.3 元件布置图的设计与绘制 (3) 2.4 电器部件接线图的绘制 (4) 3 机柜布线 (5) 3.1.1 机柜电源布置 (5) 3.1.2 结构及安装要求 (5) 3.1.3 交流配电单元 (6) 3.1.4 接线端子组 (6) 3.1.5 插座 (7) 3.1.6 温升 (7) 3.1.7 认证 (7) 3.1.8 接地、电缆及其他电气附件 (8) 3.1.9 电气防护性能 (8) 3.2 布线原则 (9) 4 线缆标识 (12) 5 通风与防尘标准 (13) 6 值得借鉴的机柜布线图 (15)

1基本思路 电气控制柜设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。 2电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。 2.1电气控制柜组件的划分 由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是：

机柜安装的要求规范文件资料

四川菲尼特金属制品制造有限公司企业标准 CS/002-2014 机柜安装施工规范 2014-10-08发布 机柜安装要求 1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全 以及滑轮、支撑柱是否完好等 2、机柜型号、规格,安装位置,应符合设计要求。 3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。几个 机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm； 4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标 志应完整、清晰； 5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固； 6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座， 底座直接与地面固定，机柜固定在底座上，然后铺设活动地板； 7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大

于600mm，以便于安装和施工； 8、壁挂式机柜距地面宜为1200mm； 9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装 在机柜内的设备应牢固 10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏； 11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm， 保持与墙面水平、垂直,垂直偏差应小于3mm。 12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定 机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。必要时须在机柜下放置支撑物，以保证机柜的安全稳固。 13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利 性，优先考虑配线舱的开门方向。设备舱门和配线舱门必须能完全开启。 14、机柜要做好防雷接地保护。 15、柜体安装完毕应做好标识，标识应统一、清晰、美观。机箱安装完毕 后，柜体进出线缆孔洞应采用防火胶泥封堵。做好防鼠、防虫、防水和防潮处理。 机柜内设备的安装布局及要求： 1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、 光缆终端盒。

机柜安装步骤及注意事项

在各种项目中，机房设备是必不可少的，而机柜又是其中的主要设备之一。下面就机柜的安装举例如下：N610-18机柜安装，如图C-1所示。 N610-18机柜的外型尺寸为：高×宽×深＝1800mm×600mm×1000mm。 图C-1 N610-18机柜外形图 机柜安装规划 在安装机柜之前首先对可用空间进行规划，为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于米，机房的净高不能小于米。 图C-2为机柜的空间规划图。 (1) 内墙或参考体(2) 机柜背面(3) 机柜轮廓 图C-2 单柜空间规划图（图中单位为mm） 安装前的准备工作 安装前，场地划线要准确无误，否则会导致返工。 按照拆箱指导拆开机柜及机柜附件包装木箱。 安装机柜 安装流程 如果机柜安装在水泥地面上，机柜固定后，则可以直接进行机柜配件的安装。安装N610-18机柜的流程如图C-3所示。 图C-3 在水泥地面上安装机柜的流程

机柜就位 将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。 说明： 机柜前后面识别方法：有走线盒的一方为机柜的后面。 机柜水平调整 在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。图C-4所示为机柜地脚锁紧示意图。 (1) 机柜下围框(2) 机柜锁紧螺母(3) 机柜地脚(4) 压板锁紧螺母图C-4 机柜地脚锁紧示意图 安装机柜配件 1. 机柜配件安装流程 机柜配件安装包括机柜门、机柜铭牌和机柜门接地线的安装，流程如图C-5所示。 图C-5 机柜配件安装流程 2. 安装前确认 机柜已经固定； 设备已经在机柜上安装完毕； 电缆已经安装完毕。 3. 安装机柜门 机柜前后门相同，都是由左门和右门组成的双开门结构。如图C-6所示。

机柜安装步骤及注意事项

安装步骤及注意事项 在各种项目中，机房设备是必不可少的，而机柜又是 其中的主要设备之一。下面就的安装举例如下： N610-18 机柜安装，如图C-1 所示。 N610-18 机柜的外型尺寸为：高X宽％深= 1800mm x 600mm x 1000mm。 图C-1N610-18 机柜外形图 安装规划 在安装机柜之前首先对可用空间进行规划，为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于米，机房的净高不能小于米。 图C-2 为机柜的空间规划图。 (1)内墙或参考体(2) 背面(3) 机柜轮廓 图C-2 单柜空间规划图(图中单位为mm) 安装前的准备工作安装前，场地划线要准确无误，否则会导致返工。按照拆箱指导拆开机柜及机柜附件包装木箱。

安装机柜 安装流程 如果机柜安装在水泥地面上，机柜固定后，则可以直接进行机柜配件的安装。安装N610-18 机柜的流程如图C-3 所示。 图C-3 在水泥地面上安装机柜的流程 就位 将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。 说明： 机柜前后面识别方法：有走线盒的一方为机柜的后面。 机柜水平调整 在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。图C-4 所示为机柜地脚锁紧示意图。 (1)机柜下围(2) 机柜锁紧(3) 机柜地脚(4) 压板锁紧框 螺母螺母 图C-4 地脚锁紧示意图

安装机柜配件 1.机柜配件安装流程 机柜配件安装包括机柜门、机柜铭牌和门接地线的安装，流程如图C-5 所示。 图C-5 机柜配件安装流程 2.安装前确认 已经固定；设备已经在机柜上安装完毕；电缆已经安装完毕。 3.安装机柜门机柜前后门相同，都是由左门和右门组成的双开门结构。如图C-6 所示。 (1) 机柜(2) 机柜前门(3) 机柜后门 图C-6 前后门示意图 机柜门可以作为机柜内设备的电磁屏蔽层，保护设备免受电磁干扰。另 一方面，机柜门可以避免设备暴露外界，防止设备受到破坏。 机柜前后门的安装示意图如图C-7 所示，安装步骤如下： (1) 将门的底部轴销与机柜下围框的轴销孔对准，将门的底部装上。 (2)用手拉下门的顶部轴销，将轴销的通孔与机柜上门楣的轴销孔对齐。 (3)松开手，在弹簧作用下轴销往上复位，使门的上部轴销插入机柜上门楣的对应孔位，从而将门安装在机柜上。 (4)按照上面步骤，完成其它门的安装。

摄像头机柜具体安装

前端设备安装（摄像机、防护罩、云台）图 ①摄像机安装在监视目标附近不易受外界损伤的地方，安装位置不影响现场设备运行和人员正常活动。安装的高度，室内距地面2.5-5ｍ；室外距地面3.5-10ｍ。 ②室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用。 ③摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。镜头视场内，没有遮挡监视目标的物体。 ④摄像机镜头从光源方向对准监视目标，避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。 ⑤摄像机的安装应牢靠、紧固。 ⑥在高压带电设备附近架设摄像机时，根据带电设备的要求，确定安全距离。 ⑦从摄像机引出的电缆宜留有1ｍ的余量，不得影响摄像机的转动。摄像机的电缆和电源线应固定，不用插头承受电缆的自重。 ⑧云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书。 ⑨摄像机在安装时每个进线孔采用专业的防水胶或热熔胶做好防水、防水蒸气等流入云台摄像机、枪式摄像机的安装工艺 1、室内云台摄像机、枪式摄像机的安装： ①安装前的准备工作：拿出摄像机、镜头、电源适配器、支架，准备好工具和配件：胶塞、螺丝、螺丝批、小锤、电钻等必要工具；按事先确定的安装位置，检查好胶塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。 ②拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头，注意不要用手碰镜头和CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。 ③打开护罩上盖板和后挡板，抽出固定金属片，将摄像机固定好，将电源适配器装入护罩内，理顺电缆，固定好，装到支架上。 ④拿出工具，按照事先确定的位置，装好支架。检查牢固后，将摄像机按照图纸设计的方向装上，确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果。 ⑤把焊接好的视频电缆BNC插头插入视频电缆的插座内，用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可，确认固定牢固、接触良好。将电源适配器的电源输入端焊接牢固并做好绝缘，电源输出插头插入监控摄像机的电源插口，并确认牢固度，理顺线缆后复位上护罩的盖板和后挡板。 ⑥把电缆的另一头按同样的方法接入DVR或监视器等机房后端设备，接通机房后端设备和摄像机电源，通过监视器调整摄像机角度到预定范围，并调整摄像机镜头的焦距和清晰度，下一步可进入录像设备和其他控制设备调试工序。

标准机箱机柜设计

标准机箱机柜设计 一、机箱面板 1、面板（见图1-1~图1-3） 2、 面板宽度B 的尺寸系列：482.6 , 609.6 , 762.0mm 3、 高度H 的尺寸系列见表1-1 4、 面板的材料：面板一般使用型材或1.50mm 冷轧钢板制作；工作站的面板用铝 合金板制作，厚度分为 10mm 8.0mm 6.0mm 5.0mm 几个规格； 5、 面板上的装饰：为了机箱外表的美观，一般在机箱的面板上都有一些装饰性 的丝印、凹凸槽等，原则是不能影响机箱功能及牢固性，公司的标志一般装在机 箱面板的左上角醒目位置，特殊情况可例外；

注：表中：U=44.45mm H=nXU-0.8mm 当结构设计需要增加不足 1U 的面板 高度时，允许在 H 值上增加1/2U ，但h1、h2、h3不变。 6、面板安装槽口或安装孔的尺寸见图 1-4: 图1-4 7、面板的类型与机柜立柱的配合示意,见图 1-5: 图1-5 8、面板与机柜（或机架）在宽度方向上的安装尺寸（见图 1-6、表1-2） 12U 37.7 133.3 190.6 10.3

图1-6 表1-2 B 尸机备安装立柱 -机箱血板 9、挂耳：挂耳可与面板做成一体，也可单独做成一个零件，但挂耳上的上架孔 以及挂耳与机箱面板整合后的外型尺寸必须符合GB/T3047.2-92 10、把手：把手应优先选用《机械设计通用件标准库》中的把手，为了便丁机箱上架后与 机柜立柱贴平，机箱面板上固定把手的螺钉应选用沉头螺钉，面板也需在背面沉孔，把手装 上后，不得影响上架螺钉的装配；新设计把手时，应符合以下标准： (1) 4U (包含4。以上的机箱，把手固定孔距为138mm固定螺孔为2-M4;

弱电网络机柜布线

弱电系统集成 机柜布线 机柜内的水平双绞线位于机柜的后侧。过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。大家关心的重点是每根双绞线的性能测试合格。 随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过性能测试。这时，人们的注意力就转向了美观。 根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产 生拉力造成线缆变形），对水平桥架内并没有要求。而终端面板、机柜、配线 架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在 机房内的线缆部分。 机房内的线缆往往会进入机柜配线架或壁挂配线架。在本文中将主要涉及机柜 型配线架的理线工艺。 在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部 件，其正面的美观已经不成问题。而机柜后侧的美观，往往不为人们所注意，造成工程完工后不敢让人参观机柜的内部。 在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。 上述要求同样适用于机柜后侧。既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。 理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。 为了做到线缆美观，笔者看到过三类理线工艺： ?瀑布造型 这是一种比较古老的布线造型，有时还能看到其踪影。它采用了“花果山水 帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一 种很漂亮的层次感（每层24-48根双绞线）。 这种造型的优点是节省理线人工，缺点则比较多，例如： 1. 安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象； 2. 每根双绞线的重量全部变成拉力，作用在模块的后侧。如果在端接点之前没有对双绞线进行绑扎，那么这一 拉力有可能会在数月、数年后将模块与双绞线分离，引起断线故障； 3. 万一在该配线架中某一个模块需要重新端接，那维护人员只能探入“水帘”内进行施工，有时会身披数十根双 绞线，而且因双向没有光源，造成端接时看不清。 ?逆向理线 逆向理线是在配线架的模块端接完毕后，并通过测试后，再进行理线。其方法是从模块开始向机柜外理线，同时桥架内也进行理线。这样做的优点是理线在测试后，不会因某根双绞线测试通不过而造成重新理线，而缺点是由于两端（进线口和配线架）已经固定，在机房内的某一处必然会出现大量的乱线（一般在机柜的底部）。
