焊热处理工艺规程
江苏海力风电设备科技有限公司风电设备焊后热处理规范
1、范围
本标准规定了碳钢、低合金钢焊接构件的焊后热处理工艺。
本标准适用于本公司风电设备所用的碳钢、低合金钢产品，以改善接头性能，降低焊接残余应力为主要目的而实施的焊后热处理。
其他产品的焊后热处理亦可参照执行。
2、引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。
NB/T47014-2011(JB/T4708) 承压设备焊接工艺评定
NB/T47015-2011(JB/T4709) 压力容器焊接规程
NB/T47016-2011(JB/T4744) 承压设备产品焊接试件的
力学性能检验
GB 150.4-2011 压力容器
GB/T 9452-2012 热处理炉有效加热区测定方法
GB/T 30583-2014 承压设备焊后热处理规程
3、要求
3.1 人员及职责
3.1.1 热处理操作人员应经培训，方可进行焊后热处理操作。
3.1.2 焊后热处理工艺由热处理工艺员编制，热处理责任工程师审核。
3.1.3 热处理工应严格按焊后热处理工艺进行操作，并认真填写原始操作记录。
3.1.4 热处理责任工程师负责审查焊后热处理原始操作记录（含时间—温度自动记录曲线），核实是否符合焊后热处理工艺要求，确认后签字盖章。
3.2 设备
3.2.1 各种焊后热处理及装置应符合以下要求：
a）能满足焊后热处理工艺要求；
b）在焊后热处理过程中，对被加热件无有害的影响；c）能保证被加热件加热部分均匀热透；
d）能够准确地测量和控制温度；
e）被加热件经焊后热处理之后，其变形能满足设计及使用要求。
3.2.2 焊后热处理设备可以是以下几种之一：
a）电加热炉；
b）罩式煤气炉；
c）红外线高温陶瓷电加热器；
d）能满足焊后热处理工艺要求的其他加热装置
3.3 焊后热处理方法
3.3.1 炉内热处理
a) 焊后热处理应优先采用在炉内加热的方法，其热处理炉应满足GB9452的有关规定。
在积累了炉温与被加热件的对应关系值的情况下，炉内热处理时，一般允许利用炉温推算被加热件的温度，但对特殊或重要的焊接产品，温度测量应以安置在被加热件上的热电偶为准。
b) 被加热件应整齐地安置于炉内的有效加热区内，并保证炉内热量均匀、流通。
c) 为了防止拘束应力及变形的产生，应合理安置被加热件的支座，对大型薄壁件和结构、几何尺寸变化悬殊者应附加必要的支撑等工装以增加刚性和平衡稳定性。
3.3.2 分段热处理
焊后热处理允许在炉内分段进行。
被加热件分段进行热处理时，其重复加热长度不小于1500mm。
被加热件的炉外部分，应采取合适的保温措施，使温度梯度不致影响材料的组织和性能。
3.3.3 整体炉外热处理
进行整体炉外热处理时，在满足3.2.1的基础上，还应注意：
a）考虑气候变化，以及停电等因素对热处理带来的不利
影响及应急措施；
b）应采取必要的措施，保证被加热件温度的均匀稳定，避免被加热件、支撑结构、底座等因热胀冷缩而产生拘束应力及变形
3.3.4 局部热处理
B、C、D类焊接接头，球形封头与圆筒相连的A类焊接接头以及缺陷焊补部位，允许采用局部热处理方法。
局部热处理时，焊缝每侧加热宽度不小于钢材厚度δs的2倍（δs为焊接接头处钢材厚度）；接管与壳体相焊时加热宽度不得小于钢材厚度δs的6倍。
靠近加热区的部位应采取保温措施，使温度梯度不致影响材料的组织和性能。
3.4 焊后热处理工艺参数
3.4.1 被加热件入炉或出炉时的温度不得超过400℃，但对厚度差较大、结构复杂、尺寸稳定性要求较高、残余应力值要求较低的被加热件，其入炉或出炉时的炉内温度一般不宜超过300℃。
3.4.2 焊件升温至400℃后，加热区升温速度不得超过（5500/δs）℃/h，且不得超过200℃/h，最小可为55℃/h。
3.4.3 升温时，加热区内任意4600mm长度内的温差不得大于140℃。
3.4.4 保温时，加热区内最高与最低温度之差不宜超过80℃。
3.4.5 升温保温期间，应控制加热区气氛，防止焊件表面
过度氧化。
3.4.6 炉温高于400℃时，加热区降温速度不得超过
(7000/δs)℃/h，且不得超过280℃/h，最小可为55℃/h。
3.4.7 焊件按3.4.1的出炉温度出炉后应在静止空气中继
续冷却。
3.4.8 焊后热处理推荐规范
1)钢制母材类别按NB/T47014-2011(JB/T4708)
4 、保温时间可以累计加算。
火力发电厂焊接热处理技术规程

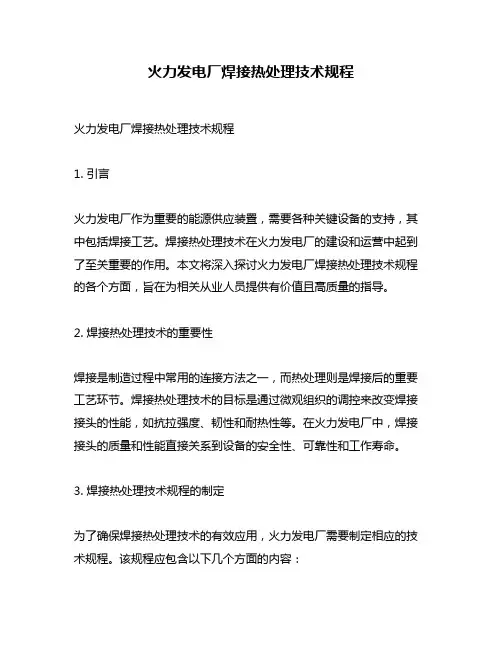

火力发电厂焊接热处理技术规程火力发电厂焊接热处理技术规程1. 引言火力发电厂作为重要的能源供应装置，需要各种关键设备的支持，其中包括焊接工艺。
焊接热处理技术在火力发电厂的建设和运营中起到了至关重要的作用。
本文将深入探讨火力发电厂焊接热处理技术规程的各个方面，旨在为相关从业人员提供有价值且高质量的指导。
2. 焊接热处理技术的重要性焊接是制造过程中常用的连接方法之一，而热处理则是焊接后的重要工艺环节。
焊接热处理技术的目标是通过微观组织的调控来改变焊接接头的性能，如抗拉强度、韧性和耐热性等。
在火力发电厂中，焊接接头的质量和性能直接关系到设备的安全性、可靠性和工作寿命。
3. 焊接热处理技术规程的制定为了确保焊接热处理技术的有效应用，火力发电厂需要制定相应的技术规程。
该规程应包含以下几个方面的内容：3.1 焊接前的准备工作在焊接前，需要对焊接材料进行检验和评估，如焊材的质量、尺寸和化学成分等。
还需要对焊接设备进行校准和检查，以确保其能够正常运行。
在焊接前还需要提前准备好相关的焊接辅助材料和设备。
3.2 焊接工艺参数的选择选择合适的焊接工艺参数对焊接接头的质量和性能有着重要的影响。
火力发电厂需要根据具体的焊接材料和焊接接头的种类，合理选择焊接电流、电压、速度等参数，以保证焊接接头的稳定性和可靠性。
3.3 焊后热处理的方法选择焊后热处理是焊接工艺不可或缺的一部分，它可以通过调整材料的组织结构来改善焊接接头的性能。
针对不同的焊接材料和接头种类，火力发电厂需要选择合适的焊后热处理方法，如退火、正火和淬火等，以达到预期的性能和效果。
3.4 热处理时的控制参数在进行焊后热处理时，需要对热处理过程中的温度、保温时间和冷却速率等参数进行严格的控制。
这些参数的控制对焊接接头的性能有着直接的影响，因此火力发电厂需要确保温度的均匀性、保温时间的准确性和冷却速率的可控性。
4. 焊接热处理技术的应用案例为了更好地理解火力发电厂焊接热处理技术的具体应用，以下为一个实际案例分析：4.1 问题描述在火力发电厂A的一台压力容器的焊接接头上出现了裂纹，导致设备不能正常工作。
P91、P92管道现场焊后热处理工艺导则(华能2008版)
华能国际电力股份有限公司
二○○八年一月
目次
前
言.......................................................................................................... II
1. 范围..................................................................................................................1
2. 规范性引用文件..............................................................................................1
Ae：外表面加热带的面积； Acs：管壁的横截面积； Ai：均温区内表面积（以焊缝为中心取 4t 范围内，） 上述三式中，HB0 是为了避免均温区的边缘过于接近加热区的边缘致使温度
4
降低过快，显然只有当管道的直径很小时，加热区的宽度才可能由 HB0 决定。 HB1 是诱导应力判据所确定的最小加热区宽度；HB2 是由径向温度差判据确定的 最小加热区宽度。
9. 质量控制与技术文件....................................................................................14
I
前
言
华能国际电力股份有限公司（以下简称“公司”）从 2002 年起陆续有多台主 汽温度为 600℃的超超临界机组投入建设，这些机组均选用 ASME A335 P92 钢 作为其主汽管道材料。2005 年初，公司组织以西安热工研究院牵头，江苏电力 装备有限公司、浙江火电建设公司、天津电力建设公司、华能玉环电厂合作开展 了 P92 钢管道的工厂化配制和现场安装的焊接工艺评定，2005 年 7 月通过股份 公司的评审。
焊接热处理规范
焊接热处理规范1、预热当管子外径大于219mm或壁厚大于等于20mm时，应采用电加热进行预热，预热升温速度应符合热处理规程6.4.3的要求。
预热宽度从对口中心开始，每侧不少于焊件厚度的3倍，且不小于100mm.2、后热（1）有冷裂纹倾向的焊件，当焊接工作停止后，若不能立即进行焊后热处理，应进行后热处理。
温度350?，保温时间1-2小时。
其加热宽度应不小于预热时的宽度。
（2）对马氏体型钢（如F12钢或P91钢等）的焊接，如要进行后热，应在马氏体转变结束后进行。
3、焊后热处理下列焊接接头应进行热处理：1）壁厚大于30 mm的碳素钢管子与管件。
2）壁厚大于32 mm的碳素钢容器。
3）壁厚大于28 mm的普通低合金钢容器。
4）耐热钢管子与管件（热处理规程第6.2.2.1条规定的内容除外）。
5）经焊接工艺评定需做热处理的焊件。
4、升、降温速度应按下述原则控制：对承压管道和受压元件，焊接热处理升、降温速度为6250／δ（单位为?／h，其中δ为焊件厚度mm）且不大于300?／h.降温时，300?以下可不控制。
5、T91／P91钢焊接接头热处理工艺对T91／P91钢焊接接头热处理工作，作为本工程热处理工作的重点。
须严格执行工艺。
1）当焊缝整体焊接完毕，对T91钢和P91钢小径薄壁管的焊接接头可冷却至室温，而对P91钢大径厚壁管的焊接接头冷却到100～120?恒温1小时后，应及时进行焊后热处理。
2）要求焊接接头焊后及时热处理。
不能及时进行热处理时，应于焊后立即做加热温度为350?，恒温时间为1小时的后热处理。
3）焊后热处理的升、降温速度以?150?／h为宜，对T91钢和P91钢小径薄壁管的焊接接头焊后热处理的升、降温速度为?300?／h.降温至300?以下时，可不控制，在保温层内冷却至室温。
4）T91／P91钢焊后热处理加热温度为760?1O?。
对于T91／P91钢与珠光体、贝氏体钢的异种焊接接头，加热温度应按两侧钢材及所用焊丝、焊条等综合确定，不应超过合金成分含量低材料的下临界点Ac1.5）恒温时间：执行DL／T868-2004的规定。
焊接工艺规范及操作规程
焊接工艺规范及操作规程1焊接通用工艺1 范围本守则规定焊接加工的工艺规则,适用于本公司焊接加工。
2 焊工2.1焊工必须经过考试并取得合格证后,方可上岗。
焊工考试按照JG/T5080.2进行。
2.2 焊工必须严格遵守焊接工艺规程,严禁自由施焊及在焊道外的母材上引弧。
3 焊前准备3.1 焊接前应检查并确认焊接设备及辅助工具等处于良好状态。
3.2 焊接工作尽可能在室内进行,当工件表面潮湿或暴露于雨雪条件下,不得进行焊接作业。
3.3 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干。
低氢焊条在施焊前必须进行烘干,烘干温度为350～400℃,时间1～2h。
一般在常温下超过4h即重新烘干。
酸性焊条一般可不烘干,但焊接重要结构时经150～200℃烘干1～2h。
3.4焊材的选用3.4.1钢材和焊条的选配3.4.2 焊丝、焊剂的选配3.5 碳素钢板厚大于50mm、低合金钢板厚度大于36mm时,施焊前一般应进行预热至100～150℃,预热区应在焊缝两侧,每侧宽度不应小于焊件厚度的两倍且不小于100mm。
3.6 焊接部位必须进行焊前清理、去除铁锈、油污等杂质,重要部位还要求打磨光洁。
4 焊接4.1根据具体情况选用合理的焊接参数进行焊接,不允许超大电流焊接。
4.2 多层焊时,前一层焊道表面必须进行清理,检查、修整,如发现有影响焊接质量的缺陷,必须修整清除后再焊。
4.3 焊后处理4.3.1 焊接结束,焊工应清理焊道表面的熔渣飞溅物,检查焊缝外形尺寸及外观质量。
公司规定要敲钢印的部位打上焊工钢印。
4.3.2 焊缝缺陷超标允许返修,但返修次数不超过两次。
4.3.3 焊缝出现裂纹时,焊工不得擅自处理,应及时的报告技术人员,查清原因,订出修补措施方可处理。
4.3.4 对于一些封闭型结构,多焊缝、长焊缝的构件,焊后应进行锤击、振动等方法消除残余应力,产品技术条件中要求热处理的,应采用热处理消除应力。
5各种焊接方法规范5.1 手工电弧焊5.1.1 有焊接工艺的按焊接工艺规定操作。
焊后热处理办法
承压设备焊后热处理企业安全注册评审办法1 总则与适用范围1.1 总则为了规范承压设备焊后热处理，加强承压设备焊后热处理管理，保证承压设备焊后热处理质量，根据法规、标准和承压设备行业的需要制订本办法。
企业按自愿原则申请承压设备焊后热处理安全注册。
1.2 适用范围a）专业从事承压设备焊后热处理的企业；b）持有锅炉、压力容器和压力管道制造（安装）许可证的企业。
1.3 安全注册级别1.3.1 级别划分（1）I级（管道级）：压力管道及管件I A级：主管壁厚≤25mm的焊后热处理；I B级：主管壁厚＞25mm的焊后热处理。
（2）II级（容器级）：容器（长度与外径比≤5）、球罐；（3）III级（塔器级）：塔器、容器（长度与外径比＞5）III A级：塔器级设备立置焊后热处理；III B级：塔器级设备卧置焊后热处理。
（4）各级别又划分为炉内焊后热处理（代号：N）与炉外焊后热处理（代号：W）1.3.2 评审合格级别的应用范围1.3.3定级或升级申请定级或升级的企业，评审小组需对一台（批）见证件进行评审。
2 工作程序承压设备焊后热处理企业安全注册评审工作程序包括申请、受理、驻地评审、现场评审、批准和发证。
2.1 申请2.1.1 申请承压设备焊后热处理企业安全注册评审的企业（以下简称“申请单位”）必须具备下列基本条件：a）具有企业独立法人资格，已在当地政府相关部门注册登记。
b）建立质量管理体系，并持续有效运行。
c）具有相应的焊后热处理技术人员与管理人员。
d）具备进行焊后热处理所需的加热设施、辅助装备、检、测温度系统和自动记录与调控系统。
e）具有相应的技术文件和工艺文件，以及相关的法规和标准。
f）具有承压设备焊后热处理业绩及相应的档案资料。
g）具有相应的规模和场地（所）。
2.1.2 凡符合2.1.1规定的“申请单位”根据本“办法”向全国锅炉压力容器标准化技术委员会（以下简称“锅容标委”）提交申请书。
2.2 受理2.2.1 “锅容标委”自收到申请书之日起1个月内进行初审。
压力管道焊接及焊后热处理施工工艺规范
1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工.2 主要编制依据2。
1 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》2。
2 DL5007—92 《电力建设施工及验收技术规范（焊接篇）》2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》2。
4 GB50235-97 《工业金属管道工程施工及验收规范》2。
5 CJJ28—89 《城市供热管网工程施工及验收规范》2.6 CJJ33—89 《城镇燃气输配工程施工及验收规范》2。
7 GB/T5117—1995 《碳钢焊条》2。
8 GB/T5118—1995 《低合金钢焊条》2。
9 GB/T983-1995 《不锈钢焊条》2。
10 YB/T4242—1984 《焊接用不锈钢丝》2.11 GB1300—77 《焊接用钢丝》2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1。
1 压力管道焊接施工前,应依据设计文件及其引用的标准、规范,并依据我公司焊接工艺评定报告编制出焊接工艺技术文件(焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书)必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底,并做好技术交底记录.3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
3。
2 对材料的要求3.2.1 被焊管子（件)必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。
dlt819火力发电厂焊接热处理规程
dlt819火力发电厂焊接热处理规程一、引言焊接热处理是dlt819火力发电厂中重要的工艺环节之一。
通过对焊接接头进行热处理，可以改善接头的力学性能和耐热性能，确保设备在高温和高压环境下的安全稳定运行。
本规程旨在规范dlt819火力发电厂焊接热处理工作，确保焊接接头的质量和可靠性。
二、焊接热处理的目的和原则1. 目的：提高焊接接头的材料性能，消除焊接应力，改善接头的力学性能和耐热性能。
2. 原则：按照工艺要求进行焊接热处理，确保焊接接头的质量和可靠性。
三、焊接热处理的工艺流程1. 准备工作：检查焊接接头的质量，确保焊接接头满足热处理要求。
2. 加热：将焊接接头放入炉内，根据工艺要求进行加热。
加热温度和时间应根据焊接接头的材料和规格确定。
3. 保温：在加热到达设定温度后，保持一定时间，使焊接接头达到均匀的温度分布。
4. 冷却：将焊接接头从炉内取出，进行自然冷却或采用其他冷却方式，确保焊接接头冷却均匀。
5. 检验：对焊接接头进行质量检验，确保焊接接头的质量符合要求。
6. 记录：对焊接热处理的工艺参数和质量检验结果进行记录，建立档案。
四、焊接热处理的工艺参数1. 加热温度：根据焊接接头的材料和规格确定加热温度，确保焊接接头达到适当的温度。
2. 保温时间：根据焊接接头的材料和厚度确定保温时间，使焊接接头达到均匀的温度分布。
3. 冷却方式：根据焊接接头的材料和要求选择合适的冷却方式，确保焊接接头冷却均匀。
五、焊接热处理的质量控制1. 焊接接头的质量检验：对焊接接头进行力学性能测试、耐热性能测试等，确保焊接接头的质量符合要求。
2. 焊接热处理过程的监控：对焊接热处理的工艺参数进行实时监控，确保焊接热处理过程的稳定性和可靠性。
3. 焊接热处理的记录和档案管理：对焊接热处理的工艺参数和质量检验结果进行记录和档案管理，以便后续跟踪和分析。
六、焊接热处理的安全措施1. 操作人员应穿戴符合要求的个人防护装备，遵守操作规程，确保人身安全。
热处理工艺规程（工艺参数）
热处理⼯艺规程（⼯艺参数）热处理⼯艺规程B/Z61.012－95（⼯艺参数）2005年12⽉5⽇⽬录1.主题内容与适⽤范围 (1)2.常⽤钢淬⽕、回⽕温度 (1)2.1要求综合性能的钢种 (1)2.2要求淬硬的钢种 (4)2.3要求渗碳的钢种 (6)2.4⼏点说明 (6)3.常⽤钢正⽕、回⽕及退⽕温度 (7)3.1要求综合性能的钢种 (7)3.2其它钢种 (8)3.3⼏点说明 (8)4.常⽤钢去应⼒温度 (10)5.各种热处理⼯序加热、冷却范围 (12)5.1淬⽕……………………………………………………………………………………………1 2 5.2 正⽕及退⽕ (14)5.3回⽕、时效及去应⼒ (15)5.4⼯艺规范的⼏点说明 (16)6.化学热处理⼯艺规范 (17)6.1氮化 (17)6.2渗碳 (20)7.锻模热处理⼯艺规范 (22)7.1锻模及胎模 (22)7.2切边模 (24)7.3锻模热处理注意事项 (25)8.有⾊⾦属热处理⼯艺规范 (26)8.1铝合⾦的热处理 (26)8.2铜及铜合⾦ (26)9.⼏种钢锻后防⽩点⼯艺规范 (27)9.1第Ⅰ组钢 (27)9.2第Ⅱ组钢 (28)热处理⼯艺规程（⼯艺参数）1.主题内容与适⽤范围本标准为“热处理⼯艺规程”（⼯艺参数），它主要以企业标准《⾦属材料技术条件》B/HJ－93年版所涉及的⾦属材料和技术要求为依据（不包括⾼温合⾦），并收集了我公司⽣产常⽤的⼯具、模具及⼯艺装备⽤的⾦属材料。
本标准适⽤于汽轮机、燃⽓轮机产品零件的热处理⽣产。
2.常⽤钢淬⽕、回⽕温度2.1 要求综合性能的钢种：表1注：①采⽤⽇本材料时，淬⽕温度为960～980℃，回⽕温度允许⽐表中温度⾼10~30℃。
②有效截⾯⼩于20mm者可采⽤空冷。
2.2要求淬硬的钢种（新HRC＞30）表2注：①回⽕后油冷。
②淬⽕加热时要加以保护，以防脱碳。
③回⽕脆性区为500～510℃，严禁采⽤。
热处理工艺守则
热处理工艺守则1、主题内容和适用范围本规程规定了焊后热处理的条件，热处理方法和工艺规范。
本规程适用于压力容器产品及其零部件的焊后热处理。
2、引用标准下列标准如已修订，则按最新版本执行。
TSG R0004-2009 固定式压力容器安全技术监察规程（简称《固容规》）第4.6条。
GB/T30583-2014 承压设备焊后热处理规程NB/T47015-2011 压力容器焊接规程GB150.4 压力容器制造、检验和验收第8条3、进行热处理的条件3.1压力容器焊后热处理除遵守本守则外，还应符合设计文件与合同的要求。
3.2焊后热处理应在产品焊接工作全部结束并且经过检验合格后,在耐压试验前进行。
3.3钢制压力容器的焊后热处理应遵守GB/T 30583的相应规定。
3.4碳钢和低合金钢制焊件低于490c的热作用，高合金钢制焊件低于315℃的热作用均不作为焊后热处理对待。
3.5《固容规》引用标准要求和设计图样要求进行焊后热处理。
3.6钢板冷成形受压元件，符合下列任意条件之一，且变形率超过表9-1的范围，应于成形后进行相应热处理恢复材料的性能。
a）盛装毒性为极度或高度危害介质的容器；b）图样注明有应力腐蚀的容器；c）对碳钢、低合金钢，成形前厚度大于16mm者；d）对碳钢、低合金钢，成形后减薄量大于10%者;e）对碳钢、低合金钢，材料要求做冲击试验者。
表9-1冷成形件变形率控制指标3.7GB150.4第8.2.2条规定，容器及其受压元件符合下列条件之一者，应进行焊后热处理，焊后热处理应包括受压元件及其与非受压元件的连接焊缝。
（1）焊接接头厚度（即焊后热处理厚度，8吨/符合表9-2的规定者。
⑵图样注明有应力腐蚀的容器。
⑶用于盛装毒性为极度或高度危害介质的碳素钢、低合金钢制容器。
（4）相关标准或图样另有规定时。
3.8对异种钢材之间的焊接接头，按热处理要求高者确定。
但温度不应超过两者中任一钢号的下相变点A c1。
表9-2需进行焊后热处理的焊接接头厚度3.9改善材料力学性能的热处理，应根据图样要求制定热处理工艺, 母材热处理试件应同炉进行，如改变材料热处理状态时应重新热处理。
石油化工最新焊接热处理规范文件
石油化工最新焊接热处理规范文件1.焊接热处理是石油化工行业中非常重要的工艺步骤。
Welding heat treatment is a very important process in the petrochemical industry.2.焊接热处理能够改善焊接接头的性能和组织结构。
Welding heat treatment can improve the performance and microstructure of the welded joint.3.我们必须严格按照相关规范文件进行焊接热处理。
We must strictly follow the relevant specifications for welding heat treatment.4.焊接热处理需要进行温度控制和保温时间的监测。
Welding heat treatment requires temperature control and monitoring of the holding time.5.在进行焊接热处理前，必须对所用材料进行严格的检查和确认。
Before performing welding heat treatment, the materials used must be rigorously inspected and confirmed.6.所有相关人员必须接受焊接热处理操作的培训和考核。
All relevant personnel must receive training and assessment on welding heat treatment operations.7.焊接热处理过程中必须采取适当的安全措施。
Appropriate safety measures must be taken during welding heat treatment.8.焊接热处理后需要进行相应的质量检验和记录。
