第17讲电与磁—2021届九年级中考大一轮复习检测
2021年人教版物理中考第一轮专题训练专题 电与磁

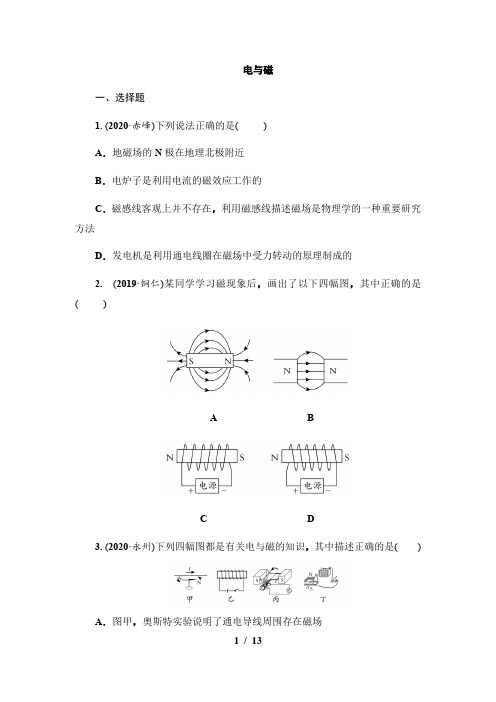

电与磁一、选择题1. (2020·赤峰)下列说法正确的是()A．地磁场的N极在地理北极附近B．电炉子是利用电流的磁效应工作的C．磁感线客观上并不存在，利用磁感线描述磁场是物理学的一种重要研究方法D．发电机是利用通电线圈在磁场中受力转动的原理制成的2. (2019·铜仁)某同学学习磁现象后，画出了以下四幅图，其中正确的是()A BC D3. (2020·永州)下列四幅图都是有关电与磁的知识，其中描述正确的是()A．图甲，奥斯特实验说明了通电导线周围存在磁场B．图乙，闭合开关通电螺线管右端为N极C．图丙是电动机的原理图D．图丁是发电机的原理图4. (2019·齐齐哈尔)如图所示是动圈式话筒和扬声器的构造示意图。
讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。
变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。
根据以上叙述思考，下列说法正确的是()A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用B．动圈式话筒是把电能转化成机械能的一种装置C．电风扇的工作原理与动圈式话筒的工作原理相同D．扬声器的工作原理是法拉第发现的电磁感应现象5. (2019·山西)小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。
如图所示，该指南针的南极(S)应标在泡沫板的()A．a处B．b处C．c处D．d处6. (2019·广州)下图中，表示导线中的电流方向垂直于纸面向里，表示导线中的电流方向垂直于纸面向外。
F是磁场对通电导线的作用力。
下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同()7. (2020·湘潭)小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭。
如图所示的电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。
2021年中考物理一轮复习实战演练 电与磁(含答案)
2021年中考物理一轮复习实战演练电与磁1.下图中磁体两极间磁感线的画法正确的是( )A B C D2.如图所示,小磁针甲、乙处于静止状态。
根据标出的磁感线方向,可以判断出( )A.螺线管的左端为N极B.电源的左端为负极C.小磁针甲的右端为N极D.小磁针乙的右端为N极3.小磁针静止时的指向如图所示,由此可知( )A.a端是通电螺线管的N极,c端是电源正极B.a端是通电螺线管的N极,c端是电源负极C.b端是通电螺线管的N极,d端是电源正极D.b端是通电螺线管的N极,d端是电源负极4.根据通电螺线管旁的小磁针的N、S极指向,在图中标出通电螺线管的N、S极和电源的正、负极。
5.用两个铁芯完全相同的电磁铁探究“影响电磁铁磁性强弱的因素”,实验电路如图所示。
闭合开关,发现电磁铁A吸引大头针的数目比电磁铁B多,此现象说明影响电磁铁磁性强弱的因素是( )A.线圈匝数B.电流方向C.电流大小D.电磁铁极性6.图中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。
当它在磁场中按箭头方向运动时,能产生感应电流的是( )7.如图所示,在“探究什么情况下磁可以生电”的实验中,保持磁体不动,下列现象描述正确的是( )A.导线ab竖直向上运动时,灵敏电流计指针会偏转B.导线ab竖直向下运动时,灵敏电流计指针会偏转C.导线ab从图中所示位置斜向上运动时,灵敏电流计指针不会偏转D.导线ab分别水平向右和水平向左运动时,灵敏电流计指针偏转的方向相反8.手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。
如图乙所示,它的原理是送电线圈通过一定频率的交流电,线圈的周围形成交变的磁场,通过电磁感应在受电线圈中产生一定的感应电流,从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是( )A.扬声器B.电磁继电器C.动圈式话筒D.电动机9.消防应急灯在没有停电时是熄灭的;停电时,标有“36 V”字样的两盏灯就会正常发光。
九年级电与磁检测题(Word版 含答案)
九年级电与磁检测题（Word版含答案）一、三物理电与磁易错压轴题（难）1．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。
利用上述器材，制成简易电磁铁甲和乙，并设计了如图所示的电路。
请你回答下列问题：（1）根据图示的情况可知，________（填“甲”或“乙”）的磁性强，依据是___________，说明电流一定时，________________电磁铁的磁性越强。
（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数________（填“增加”或“减少”）说明__________________电磁铁的磁性越强。
（3）电磁铁甲的上端是电磁铁的______极（填“N”或“S”）。
（4）电磁铁在生活和实际中有着广泛的应用。
以下利用电磁铁的特点工作的是________（填写序号）。
A．电热水壶B．模型电动机C．电磁继电器D．手摇发电机【答案】乙吸引的大头针个数多线圈匝数越多增加电流越大S C【解析】（1）根据图示的情境可知，甲乙串联在一起，电流相等，乙电磁铁吸引大头针比甲多，所以乙电磁铁磁性强，所以在电流一定时，线圈匝数越多，电磁铁磁性越强；（2）当滑动变阻器滑片向左移动时，线圈匝数不变，电流变大，电磁铁甲、乙吸引大头针的个数都增加，所以在线圈匝数一定时，电流越大，电磁铁磁性越强；（3）根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指所指的方向是通电螺线管的N极，故下端是N极，上端是S极；（4）电热水壶利用的是电流的热效应，不符合题意；模型电动机是根据通电线圈在磁场中受力转动的原理制成的，不符合题意；电磁继电器的主要组成部分是电磁铁，是利用电磁铁通电时有磁性，断电时无磁性的原理工作的，符合题意；手摇发电机是根据电磁感应原理制成的，不符合题意，故选C。
2．如图所示为某学习小组同学设计的研究电磁铁的实验电路图．(1)当闭合开关S时，小磁针将向________(选填“顺时针”或“逆时针”)方向转动．(2)要改变电磁铁线圈中的电流大小，可通过________________________来实现；要判断电磁铁磁性强弱，可观察__________________来确定．(3)下表是该组同学所做实验的记录：①比较实验1、2、3(或4、5、6)，可得出的结论是电磁铁的匝数一定时，通过电磁铁线圈中的电流________，磁性越强；②比较实验1和4(或“2和5”或“3和6”)，可得出的结论是电磁铁线圈中的电流一定时，线圈匝数越多，磁性________．(4)在与同学们交流讨论时，另一组的一个同学提出了一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①你对此的猜想：____________________________；②现有两根大小不同的铁芯，利用本题电路说出验证你猜想的方法：___________．【答案】顺时针调节滑动变阻器吸引铁钉的个数越大越强当线圈中的电流和匝数一定时，电磁铁的磁性强弱与线圈内的铁芯大小有关分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较【解析】(1)开关闭合后，由安培定则可知螺线管上方为N极，故小磁针S极会向下转动，N极向上转动，小磁针顺时针转动；(2)实验时，移动滑动变阻器的滑片，改变连入电路中的电阻，从而改变电路中的电流大小；电磁铁磁性越强，吸引大头针的数目越多，要判断电磁铁磁性强弱，可观察吸引大头针的多少；(3)①比较实验中的1、2、3(或4、5、6)可以看出，在线圈的匝数相同时，当电流增加时，吸引铁钉的个数也增加，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；②比较实验中的1和4(或2和5或3和6)可以得出通过电磁铁的电流相同时，线圈匝数50匝的吸引5枚铁钉，线圈匝数为100匝的吸引铁钉7枚，说明在通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强．(4)①电磁铁的磁性强弱可能跟铁芯大小有关．探究电磁铁磁性强弱跟铁芯大小关系时，控制电流和线圈匝数不变，改变铁芯大小．②验证方案：保证两次电路中的线圈匝数和电流相同，让两次插入的铁芯的大小不一样，看吸引的铁钉数目的多少，如果两次吸引的数目不一样，则说明磁性的强弱与铁芯的大小有关．故答案为(1)顺时针;(2)调节滑动变阻器，吸引大头针的多少;(3)①越大;②越强;(4)①当线圈中的电流和匝数一定时，电磁铁的磁性强弱可能与线圈内的铁芯大小有关；②分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较．3．在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
2021年全国中考物理真题分类汇编专题：17 电与磁(含解析)
专题17 电与磁1、（2021·浙江金华·T1）甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示，根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（）A．甲、乙都是N极B．甲、乙都是S极C．甲是N极，乙是S极D．甲是S极，乙是N极【答案】B【解析】由图可知，两磁极相互排斥，小磁针的N极的指向与该点磁感线的方向一致，磁体的外部，磁感线从磁体的N极出发回到S极，所以甲、乙都是S极。
故选B。
2、（2021·浙江湖州·T7）如图是动圈式话筒的部分结构。
声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（）A．利用了电磁感应原理B．利用了通电导体在磁场中受力的原理C．利用了电流的磁效应D．产生了直流电【答案】A【解析】A．线圈振动，切割永磁体的磁感线产生电流，属于电磁感应现象，故A符合题意；B．通电导体在磁场中受力是电动机的原理，故B不符合题意；C．这里是没有利用电流的磁效应，故C不符合题意；D．振膜上的线圈左右振动，电流方向改变，不是直流电，故D不符合题意。
故选A。
3、（2021·重庆市A卷·T4）三峡水电站是世界上规模最大的水电站之一，发电机组是水电站的核心部分，四个装置中符合发电机工作原理的是（）A．B．法拉第的电磁感应现象C．奥斯特实验D．司南【答案】B【解析】发电机是利用电磁感应现象的原理工作的。
A．图中有电源，导体通电后，会受力运动，是电动机的原理图，说明通电导线在磁场中受力的作用，故A不符合题意；B．图中没有电源，当磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，故电磁感应现象，该现象就是发电机的原理，故B符合题意；C．该图是奥斯特实验，说明通电导线周围有磁场，与发电机无关，故C不符合题意；D．司南是天然的磁体，由于受地磁场的影响，磁体具有指南北的性质，故D不符合题意。
九年级物理：《电与磁》复习题
3.如图是一个中间有抽头的电磁铁的示意图，小明为了研究外形相同的电磁铁磁性的强弱 与通电电流的大小及线圈匝数的关系，他做了如下实验，实验步骤为：（1）先连接好如图 甲所示的电路图，调整滑动变阻器的滑片使电流表示数减小，记为I1，发现电磁铁吸引的大 头针的数目较少； （2）调整滑动变阻器滑片使电流表的示数增大到I2，发现电磁铁吸引住的大头针数目增加 ； （3）再照图乙所示的电路图连接的电路，调整滑动变阻器的滑片使电流表的示数保持为I2 ，发现电磁铁上吸引住大头针的数目进一步增加。 从以上实验我们得出的结论是： ① ② （4）在实验步骤（3）中为什么要强调电流表的示数与步骤 （2）中电流表示数（I2）保持相同？
二、电生磁 1.电生磁： (1)奥斯特实验： ①意义：揭示了电现象和磁现象之间的密切联系。 ②结论：a.通电导体周围存在磁场；b.电流的磁场方向与电流方向有关 (2)通电螺线管的磁场： ①螺线管：用导线绕成的螺旋形线圈叫做螺线管。 ②安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指 的那端就是螺线管的N极。
三、电动机 1. 磁场对通电导线的作用 (1)力的方向和电流方向有关。 (2)力的方向与磁感线方向有关。 2.电动机的基本构造 （1）转子：能够转动的部分。 （2）定子：固定不动的部分。 3. 直流电动机为什么需装换向器？ 当线圈转到如图所示位置时，ab边和cd边受的磁场力恰好在同一条直线上，而且大小 相等，方向相反，线圈在这个位置上受到相互平衡的两个磁场力的作用，所以不能连 续转动下去。如何才能使线圈连续转动下去呢？我们设想线圈由于惯性而通过平衡位 置，恰在这时使线圈与电源线的两个接头互换，则线圈中的电流方向改变，它所受的 磁场力的方向变成与原来的方向相反，从而可使线圈沿着原来旋转方向继续转动。因 此，要使线圈连续转动，应该在它由于惯性刚转过平衡位置时，立刻改变线圈中的电 流方向。能够完成这一任务的装置叫做换向器。其实质是两个彼此绝缘铜半环。
(2021年整理)初中初三物理《电和磁》总结及试题含答案
(完整版)初中初三物理《电和磁》总结及试题含答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)初中初三物理《电和磁》总结及试题含答案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)初中初三物理《电和磁》总结及试题含答案的全部内容。

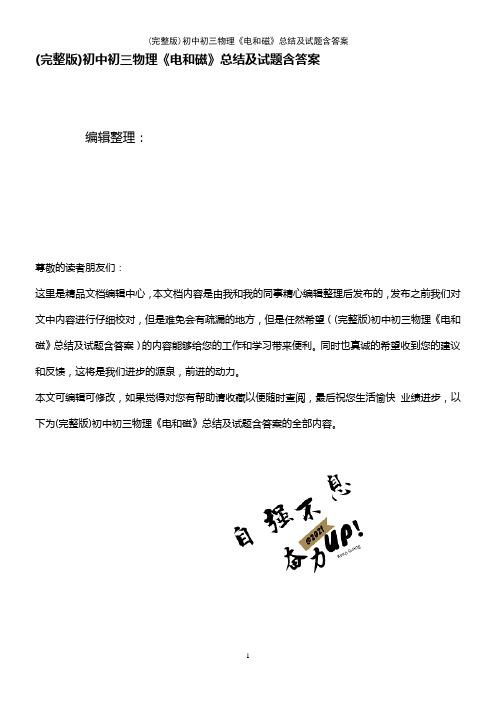

(完整版)初中初三物理《电和磁》总结及试题含答案编辑整理：张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望 (完整版）初中初三物理《电和磁》总结及试题含答案这篇文档能够给您的工作和学习带来便利。
同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力.本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为〈(完整版)初中初三物理《电和磁》总结及试题含答案〉这篇文档的全部内容。
新课标沪科版初中初三物理《电和磁》总结及精选试题（含答案）一。
教学内容:电和磁总结基本要求:1. 通过对具体知识点的复习，唤起同学们对所学的知识的回忆。
2. 通过总结与复习,使同学们对所学知识形成知识体系。
3。
通过具体的例题讲评，提高同学们利用知识来解决实际问题的能力.重点内容：知识体系的形成、应用能力的提高.难点内容:灵活应用所学知识来解决生活中的常见问题。
重点、难点解析一. 简单的磁现象知识要点:1. 知道什么是磁性、磁体和磁极.2. 知道磁体有吸铁性和指向性。
3。
知道磁极间的相互作用规律。
4. 知道磁化现象，知道软磁体和永磁体。
九年级电与磁检测题(Word版 含答案)
九年级电与磁检测题（Word版含答案）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。
(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。
依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。
【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。
[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。
(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。
[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。
2．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。
他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。
由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角 的变化，来判断磁体间力的变化，用到的科学方法是________法。
(2)小谦分析三次实验现象，得出结论：两磁铁磁极间的________，相互作用力越大，小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互________时，磁体间作用力与距离的关系。
2021中考物理一轮复习 电与磁(知识点总结+试题+答案)
电与磁一：详细知识要点讲解；一、磁现象：1、磁性：磁铁能吸引铁、钴、镍等物质的性质（吸铁性）2、磁体： 定义：具有磁性的物质分类：永磁体分为 天然磁体、人造磁体3、磁极：定义：磁体上磁性最强的部分叫磁极。
（磁体两端最强中间最弱）种类：水平面自由转动的磁体，指南的磁极叫南极（S ），指北的磁极叫北极（N ）作用规律：同名磁极相互排斥，异名磁极相互吸引。
说明：最早的指南针叫司南 。
一个永磁体分成多部分后，每一部分仍存在两个磁极。
4、磁化：① 定义：使原来没有磁性的物体获得磁性的过程。
磁铁之所以吸引铁钉是因为铁钉被磁化后，铁钉与磁铁的接触部分间形成异名磁极，异名磁极相互吸引的结果。
②钢和软铁的磁化：软铁被磁化后，磁性容易消失，称为软磁材料。
钢被磁化后，磁性能长期保持，称为硬磁性材料。
所以制造永磁体使用钢 ，制造电磁铁的铁芯使用软铁。
5、物体是否具有磁性的判断方法：①根据磁体的吸铁性判断。
②根据磁体的指向性判断。
③根据磁体相互作用规律判断。
④根据磁极的磁性最强判断。
二、磁场：1、定义：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质。
磁场看不见、摸不着我们可以根据它所产生的作用来认识它。
这里使用的是转换法。
通过电流的效应认识电流也运用了这种方法。
2、基本性质：磁场对放入其中的磁体产生力的作用。
磁极间的相互作用是通过磁场而发生的。
3、方向规定：在磁场中的某一点，小磁针北极静止时所指的方向（小磁针北极所受磁力的方向）就是该点磁场的方向。
4、磁感应线：①定义：在磁场中画一些有方向的曲线。
任何一点的曲线方向都跟放在该点的磁针北极所指的方向一致。
②方向：磁体周围的磁感线都是从磁体的北极出来，回到磁体的南极。
③典型磁感线：④说明：A 、磁感线是为了直观、形象地描述磁场而引入的带方向的曲线，不是客观存在的。
但磁场客观存在。
B 、用磁感线描述磁场的方法叫建立理想模型法。
C 、磁感线是封闭的曲线。
D 、磁感线立体的分布在磁体周围，而不是平面的。
贵州省毕节2021年中考物理一轮复习考点练习 第十七讲 电与磁
第十七讲电与磁1．(2020·凉山州)下列科学家与其研究成果对应正确的是( D )A．托里拆利——最早证明大气压的存在B．奥斯特——发现了电磁感应现象C．法拉第——最早发现电流的磁效应D．沈括——最早发现磁偏角2．(2020·杭州)有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。
则下列推断正确的是( D )A.M无磁性，N无磁性B．M无磁性，N有磁性C．M有磁性，N无磁性D．M有磁性，N有磁性3．(2020·湘潭)新型智能手机无线充电技术应用了电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场(如图)就能产生电流，通过“磁生电”来实现充电。
下列设备也是利用“磁生电”原理工作的是( C )A.电烙铁B．电动机C．发电机D．电磁起重机4．(2020·河北改编)关于电与磁，下列说法正确的是( A )A．奥斯特实验表明通电导体周围存在磁场B．磁场看不见、摸不着，所以它不是真实存在的C．改变通过电磁铁的电流方向可以改变电磁铁磁性的强弱D．闭合电路的部分导体在磁场中运动时，电路中就会产生感应电流5．(2020·巴中)关于如图所示的四个装置，下列说法正确的是( D )A．图甲装置的原理可用来制作电动机B．图乙装置可用来演示磁场对电流的作用C．图丙装置可用来探究电磁铁的磁性强弱与电流大小的关系D．图丁装置在工作过程中可将电能转化为机械能6．(2019·广安)如图所示是一款“运动手环”，其主要部分是一段内置一小块磁体的密闭空心塑料管，管外缠绕着线圈。
戴着这种手环走路时，塑料管跟着手一起运动，磁体则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，此过程利用了__电磁感应__的原理，将__机械__能转化为电能。
第6题图第7题图7．如图所示，用细线悬挂的磁体AB，磁极未知，当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的__N__极。
2021年中考物理一轮复习一遍过第二十章电与磁真题训练含解析
16.（2020·营口）如图所示是一款常见的电动咖啡搅拌杯，它的核心部件就是电动机,图中能够说明其工作原理的是（ ）。
A. B. C。 D.
【答案】A。
【解析】A．A图为探究通电导体在磁场中受力运动的实验，它的结论与电动机的工作原理相同,故A符合题意；
C．由电路分析可知，ab段与fe段的电流方向相反,所以ab段与fe段受到该磁场的作用力方向相反,故C不符合题意；
D．由电路分析可知，fe段与ed段的电流方向相反，所以fe段与ed段段受到该磁场的作用力方向相反，故D不符合题意.故选B。
10。（2020·龙东)下列四个实验，工作原理能和左边电动剃须刀工作原理相同的是（ ）.
C、图中有电源，通电导体棒在磁场中受力而运动,即与电磁弹射器的工作原理相同，故C符合题意；
D、图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流，这是电磁感应现象,故D不符合题意。故选：C.
9.（2020·广州）矩形铜线框在某磁场中的位置如图所示,ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（ ）。
A．只增强磁铁的磁性B．只增加线圈的匝数
C．只增大线圈中的电流D．只将磁铁的磁极对调
【答案】D。
【解析】A、只增强磁铁的磁性可以增加电动机的转动速度，不能改变转动方向，故A错误。
B、只增加线圈的匝数可以增加电动机的转动速度，不能改变转动方向，故B错误。
C、只增大线圈中的电流可以增加电动机的转动速度，不能改变转动方向,故C错误。
13．（2020·咸宁）很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市,软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响，以下器件中工作原理与此相似的是（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十七讲电与磁
【基础过关练】
1.(2020威海中考)世界上第一个发现电与磁之间联系的科学家是..................... ( )
A.安培
B.奥斯特
C.法拉第
D.伏特
2.(2020菏泽中考)关于电和磁的说法正确的是……............................................................................. ( )
A.同种电荷相互吸引
B.摩擦起电的实质是创造了电荷
C.地球本身就是一个巨大的磁体
D.磁体周围的磁感线是真实存在的
3.(2020绍兴中考)下列有关电铃(如图)说法正确的是............................... ( )
A.电铃的工作原理是电磁感应
B.小锤击打到铃碗时,电磁铁仍具有磁性
C.要使铃声响度大一些,可适当降低电压
D.滑动变阻器的滑片向左移动,电磁铁的磁性增强
4.(2020潍坊中考)大多数新冠肺炎患者会出现发热症状,已知热敏电阻的阻值随人体辐射的红外线而改变,人体温度越高,热敏电阻的阻值越小。
某同学据此设计了一个红外线体温安检电路。
要求无
人或体温低于37.3 ℃的人经过时仅绿灯亮,高于37.3 ℃的人经过时,红灯亮且电铃响起。
下列设计符合要求的是................................................................. ( )
A B
C D
5.(2019广州中考)如图中, 表示导线中的电流方向垂直于纸面向里,○·表示导线中的电流方向垂直于纸面向外,F是磁场对通电导线的作用力。
下列哪个选项中,磁场对通电导线的作用力与图中F
的方向相同................................................................... ( )
A B
C D
6.(2019江西中考)如图所示是小安同学自制的一个实验装置,他把带绝缘层的导线绕在塑料管外,导线两端连接着小灯泡,形成闭合电路,管内封闭一个强磁体,沿图中所示方向来回快速摇动装置,小灯泡发光。
以下说法正确的是..................................................... ( )
A.灯丝中电流方向保持不变
B.实验现象表明电能够生磁
C.该现象属于电磁感应现象
D.此装置与电动机原理相同
7.(2020雅安中考)如图所示,甲、乙、丙、丁是四幅实验图,下列说法正确的是......... ( )
甲乙丙丁
A.甲实验说明电能可以转化为动能
B.乙实验说明利用磁场可以产生电流
C.根据图丙的实验原理,制成了电动机
D.丁实验说明同名磁极相互吸引,异名磁极相互排斥
8. 如图所示电路中,导线通电之前,处于静止状态的小磁针S极所指的方向是(选填“地理”或“地磁”)的北极;导线通电之后,小磁针静止时极所指的方向为该点磁场的方向。
9. (2020盐城中考)如图所示,在“探究磁场对电流的作用”实验中,给直导线通电,观察到它向右运动。
只改变直导线中电流的,导线的运动方向会发生改变,这个过程将能转化为直
导线的机械能。
日常生活中的(选填“电动机”或“发电机”)就是利用这个原理制成的。
10.(2020福建中考)通电螺线管的N、S极以及外部的一条磁感线如图。
在图中标出磁感线的方向,并在括号中标出电源的正、负极。
11. (2019宜昌中考)如图所示为玩具小风扇里的小直流电动机。
(1)小明同学将电池接到该直流电动机两端,看到电动机转动起来,电动机的工作原理
是: ;小明将电池反向接到电动机两端,看到电动机(选填“原方向旋转”“不转动”或“反向旋转”)。
(2)学习了电磁感应知识后,小明同学想到:“直流电动机线圈转动时也切割了磁感线,那么线圈中是否也会产生感应电流呢?”于是小明将一个小灯泡连在直流电动机两端,用手搓动转轴,发现小灯泡并未发光。
小红同学认为,这说明直流电动机不会产生感应电流。
你是否同意小红的看法: ;若小明要继续研究,应该使用什么仪器比较妥当: 。
【思维拓展练】
12. (2020青岛中考)小明在课堂上给同学们展示了一个装置如图所示的实验。
请完成下列问题:
(1)闭合开关后,标出通电螺线管的 N、S 极及磁感线的方向。
(2)闭合开关后,螺线管右侧的小磁针将(填序号)。
①顺时针旋转90°②逆时针旋转90°③顺时针旋转180°④逆时针旋转180°
(3)要增强此螺线管的磁性,可采用方法(只需写出一条即可)。
13.(2020东营中考)如图是“探究什么情况下磁可以生电”的装置,用棉线将一段导体AB悬挂起来,放置于蹄形磁体的磁场中,再用导线把导体AB和灵敏电流计连接起来,组成了闭合电路。
(1)该实验中,灵敏电流计的作用是、。
(2)确认灵敏电流计能正常工作后,某同学发现,无论导体AB在磁场中怎样运动,灵敏电流计的指针均不见发生偏转。
其主要原因可能是、。
(3)在教师的指导下,兴趣小组对实验进行完善后,观察到的现象如下表所示,由此可知,闭合电路的一部分导体在磁场中做运动时,电路中会产生感应电流。
序号
磁体(磁极)
放置方式
导体AB
运动情况
电流计指针
偏转情况
1
上N下S 静止不偏转
2 竖直向上运动不偏转
3 竖直向下运动不偏转
4
上N下S
向左运动向右偏转
5 向右运动向左偏转
6
上S下N
向左运动向左偏转
7 向右运动向右偏转(4)比较第4、5(或6、7)次实验可以得出: 。
(5)在此实验过程中,能量转化情况是。
利用这一原理,人们在生产生活中制成了。
1.B
2.C
3.D
4.C
5.B
6.C
7.A
8.地磁N
9.方向电电动机
10.答案：如图所示
11.(1)通电线圈在磁场中受到力的作用反向旋转
(2)不同意灵敏电流计
12.(1)答案：如图所示(2)①(3)增大通过螺线管的电流大小
13.(1)判断是否产生感应电流判断感应电流的方向(2)产生的感应电流太弱断路(或接触不良)
(3)切割磁感线
(4)感应电流的方向与导体运动方向有关(5)机械能转化为电能发电机。
