超声波硬度计技术要求
TKM-459C超声波硬度计参数介绍
USB -15°C ~ +35°C
内置可充电电池
125x70x40mm, 300g
标准配置
主机
1个
A 型测头 电源适配器 USB 连接线和软件
可选配件
K 型测头 H 型测头 C 型测头 耦合剂
1个 1个 1个
ISH-459C-K ISH-459C-H ISH-459C-C ISH-COUPLANT
0.16mm 0.13mm
763HV(63HRC)
0.09mm
C(选配)
H(选配)
100N(大测 10N(小测
力)
力)
K(选配) 50N
表面较为粗 镀层硬度的 测头尺寸小
糙的工件 测量
用于测量
管道内壁或 狭小空间
3.2µm
0.8µm
1.6µm
1kg*
1kg*
1kg*
4mm*
2mm*
3mm*
0.03mm 0.1mm
1HV, 1HB, 0.1HRA, 1HRB, 0.1HRC, 1HSD, 1 MPa 90 ~ 150HB: ±10HB, 150 ~ 300HB: ±15HB, 300 ~ 450HB: ± 20HB
240 ~ 500HV: ±15HV, 500 ~ 800HV: ±20HV, 800 ~ 940HV: ±25HV ±2HRC

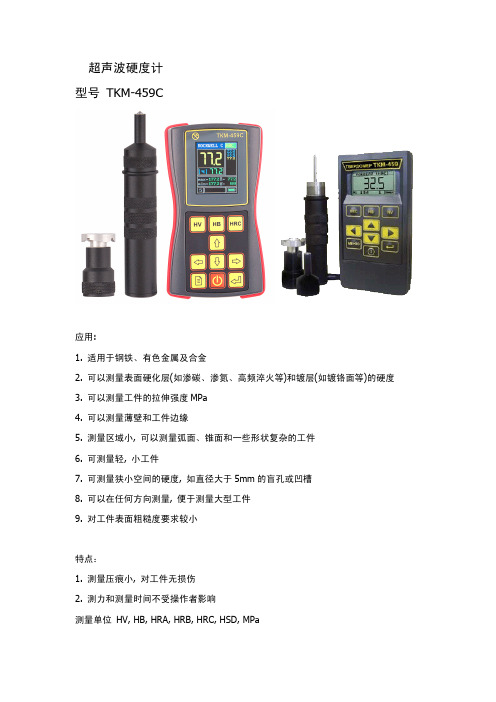

超声波硬度计 型号 TKM-459C
应用: 1. 适用于钢铁、有色金属及合金 2. 可以测量表面硬化层(如渗碳、渗氮、高频淬火等)和镀层(如镀铬面等)的硬度 3. 可以测量工件的拉伸强度 MPa 4. 可以测量薄壁和工件边缘 5. 测量区域小, 可以测量弧面、锥面和一些形状复杂的工件 6. 可测量轻, 小工件 7. 可测量狭小空间的硬度, 如直径大于 5mm 的盲孔或凹槽 8. 可以在任何方向测量, 便于测量大型工件 9. 对工件表面粗糙度要求较小 特点： 1. 测量压痕小, 对工件无损伤 2. 测力和测量时间不受操作者影响 测量单位 HV, HB, HRA, HRB, HRC, HSD, MPa
HRS-4超声波硬度计
目录一．用途------------------------------------------------------------------------------2 二．技术参数------------------------------------------------------------------------2 三．工作原理------------------------------------------------------------------------2 四．仪器结构------------------------------------------------------------------------3 五．键盘功能及操作---------------------------------------------------------------4 六．使用方法与适应性------------------------------------------------------------5 七．测量，存储与打印------------------------------------------------------------5 八．校准------------------------------------------------------------------------------6 九．维护------------------------------------------------------------------------------8 十．成套性---------------------------------------------------------------------------8一．用途超声波测硬度是借助于传感器杆的超声振动来测量硬度。
硬度计使用注意事项
硬度计使用注意事项1.环境：1.1硬度机试验应在室温（23±5）℃范围内进行；1.2周围环境清洁、无震动；1.3周围环境无腐蚀性介质；1.4室内的相对湿度不大与65％。
2.安装要求：硬度机应放置在稳固的工作台上，并调至水平，水平度不大与1m/1mm。
工作台外形尺见图2(仅供参考)，在工作台适当的位置上开一个（φ90mm）孔，为丝杆升降之用。
3.调试时要注意几个问题：3.1.在调试使用仪器时应仔细阅读使用说明书，详细了解操作布骤及注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
3.1.1.电源电压：AC220/50HZ。
电源插座必须用三芯插座，接地端必须符合规定的保护接地要求。
3.1.2.数显式硬度计对电源电压的要求比较高，在使用时要有较稳定的电压。
3.1.3.对有油缸结构的硬度计在调试时要注意不要将油加得过量，使油溢出而影响光学镜头、接地线等，使仪器不能正常工作。
有油缸的硬度计包括：HBRVU-187.5型布洛维光学硬度计、HR-150A型洛氏硬度计、HD9-45型表面洛氏维氏硬度计等。
3.2.硬度块的使用要求：3.2.1布氏硬度块：试验面应无影响压痕测量的划痕，表面清洁。
在测试时两相邻压痕中的距离不应小于压痕直经的3倍，压痕中心至标准块边缘的距离不应小于压痕直径的2.5倍。
标准块的有效期为一年，复检合格后检定周期为二年。
3.2.2洛氏硬度块：试验面应无影响压痕测量的划痕，表面清洁。
在测试时两相邻压痕中心的距离不小于2mm,压痕中心至标准块边缘的距离不小于1mm。
标准块的有效期为一年。
一年复检，复检合格后检定周期为二年。
3.2.3维氏硬度块：试验面应无影响压痕测量的划痕，表面清洁。
在测试时两相邻压痕中心及压痕中心与标准块边缘的距离不应小于压痕对角线长度的2.5倍。
标准块的有效期为一年，复检合格后检定周期为二年。
4. 硬度计故障的一般排除：。
超声波硬度计 MIC10 10DL 操作手册说明书
超声波硬度计 MIC10/10DL操作手册1.1 K rautkramer MIC 10Krautkramer MIC10 超声波硬度计操作简便，测试迅速，主要可用于：●低合金及非合金钢的硬度测量●高合金钢的硬度测量●不含铁金属的测量MIC10 具有两种出厂型号：●B 基本型●DL 存储型与 B 型号相比，DL 另具数据存储功能。
您可将数据存储在该仪器中，从而方便以后打印数据，或使用特殊的软件将数据转到电脑上。
如使用辅助记忆卡，您将完全可以随心所意地进行数据的存储和处理。
1.2操作指南下面您将了解到有关操作指南的相关信息。
为了能够快速，高效地使用 MIC 的各项功能，请仔细阅读操作指南。
通过阅读操作指南，您就能够充分的使用仪器的各项功能。
同时可避免因误操作引起的测试结果不正确或仪器损坏。
重要信息即使您以往了解有关硬度测试的操作，您也必须仔细阅读 1.4 和 1.5 章节。
1.4 节中含有有关硬度测试的重要限制及条件。
在 1.5 节中，您将阅读到有关使用 MIC10 进行硬度测试的专门信息。
请仔细阅读此类信息，以便能够获得精确的测试结果。
请随时查阅第 13 章，以便查阅有关仪器的最新变化。
我们会将有关仪器的一些改进信息以备注的方式添加在 13 节内，此类信息往往不包括在一般的操作指南中。
如无改进信息，本章节保持空白。
MIC10 操作简便，很快就能够掌握。
为了能够迅速使用 MIC10，您应熟悉 MIC10 的基本功能，因此请仔细阅读以下章节：第 3 节操作准备在本章节中，您将了解到所有使用本仪器的必要准备工作。
第 4 节基本操作在本章节中，您将了解有关本仪器的基本操作，以及在操作中经常出现的一些重要步骤。
第 5.1 节硬度测量本节将包括所有在测量过程中所要求进行的操作步骤。
第 5.2 节数据存储（仅限M IC10DL）MIC10 基本型号无此类功能。
通过本节您将掌握如何存储、显示、改变及删除数据。
通过专门的记忆卡，您可以将存储过的仪器设置重新载入M IC10。
超声波硬度计安全操作及保养规程
超声波硬度计安全操作及保养规程前言超声波硬度计是一种常用的测试仪器，用于对各种材料硬度的测试和检测。
正确的操作和保养超声波硬度计可以有效地延长其使用寿命，同时也确保了测试结果的准确性和精确性。
本文将详细介绍超声波硬度计的安全操作和保养规程，以便操作人员能够正确地操作和维护仪器。
安全操作规程1. 使用前准备在使用超声波硬度计之前，应先确保以下准备工作已经完成：•仪器无损坏或变形；•器件传感器清洁；•电源线牢固可靠；•测量介质正确放置；•校准数据准确。
2. 操作流程超声波硬度计的操作流程如下：•打开电源开关，并进行预热；•按照所需测量的材料种类和要求，进行测量仪器的设置；•将传感器放置在测量地点，并按下触发按钮进行测量；•等待测试结果，将结果读取并记录下来；•关闭仪器电源，并进行周全清洁。
3. 注意事项在操作超声波硬度计时，应注意以下事项：•操作人员应具有相关测量技能和知识，并熟练掌握操作流程和程式；•测量过程中，要确保测试环境干燥、无震动、光线充足；•测量过程中，要留意仪器是否出现异常操作或故障，如有，及时停止操作并寻求专业人员的帮助；•操作结束后，要将仪器及配件进行清洗和消毒，仔细检查并妥善存储。
保养规程1. 日常保养超声波硬度计仪器日常保养应包括以下内容：•器件及传感器的清洁；•避免直接阳光照射和高温环境；•仪器存放要干燥、通风且无尘，避免放置过重或遭挤压；•确保电源线及插头连接可靠。
2. 定期维护除了日常保养，定期维护也是非常重要的，可以有效延长超声波硬度计仪器的使用寿命，提高测量准确性。
定期维护包括以下内容：•每6个月使用率低的超声波硬度计进行开机检查、执行标准校准；•每年对设备进行维修保养，包括：清洁、校准、更换老化部件、进行功能调试；•确保设备种类和参数与系统要求一致，不得随意更改；•将维修保养记录在设备维修保养手册中。
总结超声波硬度计是一种高精度测试仪器，正确的操作和保养可以保证测试结果的准确性和精确性，同时也能延长其使用寿命。
超声波硬度计原理
超声波硬度计原理
超声波硬度计原理是一种测量金属材料硬度的仪器，它利用超声波技术来测量金属材料的硬度。
它是一种非接触式测量仪器，通过发射超声波来测量金属材料的硬度。
超声波硬度计的工作原理是，通过发射超声波，来检测金属材料的硬度，其中，超声波的频率越高，金属材料的硬度越大，而超声波的频率越低，金属材料的硬度越小。
因此，利用超声波硬度计可以测量出金属材料真实的硬度。
超声波硬度计是非常精确的，并且它可以测量出金属材料的细微变化，因此它可以用来检测金属材料的质量和特性。
此外，超声波硬度计是一种非接触式测量仪器，它可以测量出金属材料的硬度，而不会对金属材料造成损害。
超声波硬度计的应用非常广泛，可以用来检测各种金属材料的硬度，包括钢铁、铝、铜、镁和合金等。
此外，超声波硬度计还可以用来检测塑料、橡胶、玻璃和其他材料的硬度。
总之，超声波硬度计原理是一种测量金属材料硬度的仪器，它利用高频超声波来测量金属材料的硬度，并且具有精准度高、非接触式测量、应用广泛等优点，因此得到了广泛的应用。
超声波硬度计技术要求
超声波硬度计功能要求：1.支持蓝牙、WIFI、USB及mini-printer;2.支持多语言版本，前期先做中文、中文简体和英文、后期可以根据客户要求提供德语、葡萄牙、西班牙、俄语等语言版本仪器。
3.支持数字及字母录入，支持中文拼音输入，以便客户命名、存储、设置、修改、删除测试数据。
4.可以根据不同的大客户要求，修改不同的开机画面，为特殊客户OEM生产。
超声波硬度计技术要求：1、根据UCI原理实现维氏硬度测量；2、存储、显示测量中的最大值、最小值、根据测量次数求出平均值。
3、根据测得的维氏硬度值和硬度对照表，实现HRA, HRB, HB,HD,HL等硬度的相互转换；4、在同一界面可同时显示上述硬度转换值，并可根据需要增减显示的硬度转换值；5、根据已知硬度值，对仪器进行校正，从而确定材料的杨氏弹性模量，以达到校正的目的；6、支持100组硬度校正数据，根据不同材料，调用不同的校正数据，保证测量的准确性；7、根据HV值，计算材料的渗碳层深度，并在显示屏上显示梯度曲线。
8、可设置测量值的上下限，自动判断OK/NG, 发出2种不同的声音，分别代表合格和不合格，由于在现场使用，受环境的影响，声音大小必须可调。
超声波硬度计产品特性：主机要求：1、仪器抗干扰强，可以复杂电磁环境下使用；2、外形时尚、靓丽、便于大规模生产，可在现场和实验室使用；3、便于携带，可以采用锁扣、带子进行携带，（另外设计1个托架，可以45°支撑主机，以便客户观察硬度值），可承受1.5米高度内的跌落冲击；4、达到IP54防护等级，可通过ROHS, CE等产品安全认证；5、使用手机用大容量电池、支持宽频电源充电器，客户能在充电中、充电后使用仪器，为客户提供标配、自行设计的座充，以便客户在现场使用。
6、显示屏可以考虑分为触摸屏和非触摸屏，但必须支持（一键）背光功能。
探头要求：1、目前我们先做1KG试样力的探头，成功后我们再做10KGF, 0.5KGF, 02KGF的探头；2、探头性能稳定，可长时间连续使用。
宝禾 CV-HV400 全自动超声波维氏硬度计 说明书
技术规格书便携式维氏硬度试验机型号：CV-HV400全自动超声波测量精密合作伙伴北京时代利和科技发展有限公司电话：+86-10-62117298转607 传真：+86-10-62117297转601电子邮件：**************网址：公司简介英国宝禾（BOWERS）是一家生产，研发与销售测试测量仪器和材料性能检测设备的跨国集团公司。
她成立于 1970 年，是英国上市集团公司SPEAR & JACKSON 的子集团公司。
宝禾拥有 BOWERS，MOORE & WRIGHT，CV，ESEWAY 四个国际著名的注册商标，在全球有很高的声誉。
宝禾 ESEWAY 和宝禾 CV 专业生产材料性能检测设备，在欧洲已有 35 年历史，其产品包括洛氏硬度计，显微及维氏硬度计，布氏硬度计，邵氏硬度计及其它便携式测试仪器。
宝禾硬度计产品严格遵循美国 ASTM，德国 DIN，欧洲 ISO，日本 JIS 等国际标准，并符合中国国家标准 GB。
宝禾﹒英国BOWERS UK一，仪器结构：操作支撑架传感器测头多功能菜单界面传感器连接线显示器宝禾 CV-HV400 采用先进的超声波谐振测试原理进行自动维氏硬度测量，只需将测头接触工件表面 轻轻往下压（测头本身的压力是恒定的，不会受操作者施力的影响），数据就直观地在显示器上显 示出来。
二，机器技术特点： 1． 测头：宝禾 CV-HV400 加载系统采用超高精度微型力传感器与恒定弹簧圈实现超高精度的恒定加力。
测头被压下后测头产生阻尼超声波且转换成电信号，表面压下的微深度与波的大小构成曲线坐标关系， 从而检测出材料表面的硬度值。
测头的测力为 1KG ，测头对表面压痕极小，属无损伤测试。
2，显示器：宝禾 CV-HV400 显示器具有超大屏幕的 LCD 液晶屏，操作软件为专业硬度测试软件， 具有材料选择，硬度标尺转换，硬度值修正，数据统计和存储，以及数据输出接口等功 能。
简述硬度计的硬度测试方法与要求
简述硬度计的硬度测试方法与要求
本文由提供
1、根据技术要求：
尽量与试件的图纸或技术要求选择同一个硬度标尺进行试验，这样才能有最好的可比性。
当然图纸或技术条件的规定也不一定就是万能的，因为它们一般是根据设计要求提出的，很多只是沿用了原材料的硬度试验方法。
制造出成品后的硬度试验可能面临着不同的问题，例如试件对试验力的承受能力及受力变形、测量遗留的压痕是否影响制品性能等。
有时必须进行一些变通。
尽量少用或不用硬度换算，因为每个准确可靠的硬度换算关系都一定附带了非常苛刻的限定条件，实际应用中很难完全达到。
如果忽视了这些条件，所得到的换算值可能没有任何价值。
2、根据试样条件：
对于压入法硬度试验来说，同一试样硬度，不同的试验标尺有着不同的试样最小厚度要求。
对于冲击回弹式的硬度试验，对试样的厚度和重量也一般有一个最低要求。
可以从试样自身的情况入手，选择适当的硬度试验标尺。
另外，如试样的尺寸、形状、试样表面的状况等都可能成为硬度试验标尺选用的重要条件。
3、根据硬度范围：
各种硬度试验方法或标尺都有各自的测量有效范围，超出这一范围可能使测量精度明显下降或致使硬度计的机件造成损坏。
4、根据试样材料：
不同类型的材料或不同的热处理状态下的同种材料都有最适宜的试验标尺。
应根据材料的种类或状态进行选用。
还有许多类型的材料已经形成了比较固定的硬度测试传统习惯，尽可能地遵从这些习惯方法可能会使所得到的硬度值更具有实际意义。
有时，最适合的硬度测试方法可以从这一材料的技术标准中轻易地了解到。
超声波硬度计的原理及应用
超声波硬度计的原理及应用硬度是材料力学性能中很重要的一项指标，和强度一样，它们其实都是在考量材料受力与变形之间的关系。
因此，传统的硬度测量手段，或者说，试验方法，都是与力值（也就是负荷）直接相关的，比如，常见的布、洛、维硬度计，包括韦伯斯特硬度计、巴氏硬度计，都是直接将力加载在材料表面，然后观察变形，只不过，有的关注的是水平方向的变形（布氏）、有的关注的是深度方向的变形（洛氏）、有的给予综合考虑（维氏）。
当然，随着机电技术和光学技术的发展，以及为了应用的方便，于是又出现了电机加载、CCD观察压痕等等形式。
但是，万变不离其宗，马甲再怎么换，这些传统的试验方式其实质还是一样，辅助技术的出现，并不代表着这些试验方法变得更先进了，而它们（布络维）的换算关系也仍然是基于统计数据。
里氏硬度计则是完全不同的试验方法，它不再是直接的力与变形的关系，实际上，借助的是动量守恒原理。
质量一定的一个球头，以已知的初始速度撞击材料表面，获得一个反弹速度，人们用这两个速度之比来表征硬度。
这里，有个隐含的前提，即，被测材料的质量相对于球头来讲，应该要足够大，而且微观上讲，不能因撞击产生振动。
所以，里氏在测量小工件、薄工件（包括薄壁管）是不合适的。
大家可能觉得奇怪，不是要讲超声波硬度计吗？怎么扯那么远？我绕这一大圈的目的，是想帮助大家理解（或者说建立）一个概念：不同的试验方法之间，不存在谁更高级、谁更准确、谁更先进的问题，核心在于，针对具体应用，要关注其合理性与适用性。
好，现在可以绕回来了。
从前面绕的那一大圈，我们可以知道，传统的方式是直接加力、然后观察压痕。
除了洛氏是看压痕深度之外，布氏值和维氏值其实是力值F和压痕面积d²的关系。
这一点，务请记牢，后面对于你理解超声硬度计的合理性非常有帮助。
先来看看超声硬度计的原理见图：再来看看探头的结构简图：下面，我就试着来描述一下其原理。
探头中间是一根振动棒，振动棒的下端是一个维氏压头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波硬度计功能要求：
1.支持蓝牙、WIFI、USB及mini-printer;
2.支持多语言版本，前期先做中文、中文简体和英文、后期可以根据客户要求提供德语、葡
萄牙、西班牙、俄语等语言版本仪器。
3.支持数字及字母录入，支持中文拼音输入，以便客户命名、存储、设置、修改、删除测试
数据。
4.可以根据不同的大客户要求，修改不同的开机画面，为特殊客户OEM生产。
超声波硬度计技术要求：
1、根据UCI原理实现维氏硬度测量；
2、存储、显示测量中的最大值、最小值、根据测量次数求出平均值。
3、根据测得的维氏硬度值和硬度对照表，实现HRA, HRB, HB,HD,HL等硬度的相互转换；
4、在同一界面可同时显示上述硬度转换值，并可根据需要增减显示的硬度转换值；
5、根据已知硬度值，对仪器进行校正，从而确定材料的杨氏弹性模量，以达到校正的目的；
6、支持100组硬度校正数据，根据不同材料，调用不同的校正数据，保证测量的准确性；
7、根据HV值，计算材料的渗碳层深度，并在显示屏上显示梯度曲线。
8、可设置测量值的上下限，自动判断OK/NG, 发出2种不同的声音，分别代表合格和不合
格，由于在现场使用，受环境的影响，声音大小必须可调。
超声波硬度计产品特性：
主机要求：
1、仪器抗干扰强，可以复杂电磁环境下使用；
2、外形时尚、靓丽、便于大规模生产，可在现场和实验室使用；
3、便于携带，可以采用锁扣、带子进行携带，（另外设计1个托架，可以45°支撑主机，以
便客户观察硬度值），可承受1.5米高度内的跌落冲击；
4、达到IP54防护等级，可通过ROHS, CE等产品安全认证；
5、使用手机用大容量电池、支持宽频电源充电器，客户能在充电中、充电后使用仪器，为客
户提供标配、自行设计的座充，以便客户在现场使用。
6、显示屏可以考虑分为触摸屏和非触摸屏，但必须支持（一键）背光功能。
探头要求：
1、目前我们先做1KG试样力的探头，成功后我们再做10KGF, 0.5KGF, 02KGF的探头；
2、探头性能稳定，可长时间连续使用。
3、支持手持式测量并可固定在试验架上，以保证测量的准确性。
4、支持平面测量及深孔测量。
5、待前期探头成熟以后，我们再设计电动自动加载的探头。
支持自行设计的硬度分析、处理软件，可从USB数据线、蓝牙及WIFI导出测试数据，生成WORD, EXCELL和TXT测试报告，软件采用加密狗的方式调用，以便成为1个单独的产品。
仪器采用便携性高塑工具箱进行携带、存储、运输；外箱采用纸箱进行包装、运输。
超声波硬度计功能要求：
1, 直接测试的硬度值为维氏
2, 能够将测试结果转换为HRA, HRB, HB,HD,HL等硬度; 并同时显示两种有效硬度转换值
3, LCD背光显示屏, 光线可调
4, 测试时LCD显示硬度值及转换值, 测试材料, 测试次数, 最大值, 最小值, 平均值(五次计算平均值)
5, 自动识别所测试的材料, 方便调用系统存储的校正数据
6, 测试精度 HV ±3%; HRC ±1HRC;
7, 标准硬度块的选择, 一块HV1或者其它?
8, 对测试样品的要求, 最小厚度, 最小重量, 表面粗糙度Ra值等
10, USB接口用于连接热敏mini-printer及电脑(连接软件);
11, 中文简体和英文(出口版本只有英文)两种语言供选择
12, 控制面板按键: 开关, 菜单, 校正, 取消, 方向键, 确认, 数字(可以输入)等
13, 可以存储100个以上的测试数据
14, 根据已知硬度值，对仪器进行校正
15, 设置测量结果的上限和下限, 自动判断测试结果是否有效
16, 测试探头可以360°方向测试
17, 在室内使用要求抗电磁干扰, 同时应适合在室外环境使用
18, 仪器外壳需要做老化测试并能承受在2米左右高度跌落无损坏
19, 电池可以连续工作8小时, 1小时内充电完毕
20, 自动关机功能, 用户可以自行设置关机时间并保存测量数据。
