[全]机械制图的公差与配合及其标注方法
机械制图尺寸公差标注
机械制图尺寸公差标注集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]第八节尺寸公差与配合注法（GB/T ）公差是反映对制造零件精度要求的，配合是反映相配零件之间存在的间隙或过盈情况的，即互相结合的松紧关系。
所以，标注公差与配合是图样中不可缺少的内容。
本标准规定了机械图样中尺寸公差与配合公差的标注方法, 适用于机械图样中尺寸公差(线性尺寸公差和角度尺寸公差)与配合的标注方法。
本标准从2003年12月1日实施，并自实施之日起代替GB/T 《机械制图尺寸公差与配合注法》。
一、基本要求1、公差带的代号及公差等级的代号等要符合GB/T 1800《极限与配合基础》的规定。
2、字体的写法应符合GB/T 14691-1993《技术制图字体》的规定。
3、尺寸注法要符合GB/T 《机械制图尺寸注法》的规定。
二、在零件图上的公差注法（一）线性尺寸公差的注法在图样中标注线性尺寸公差的方法，常用的有标注公差带代号、标注极限偏差、同时标注公差带代号和极限偏差等三种形式。
1、标注公差带代号随着公差与配合标准化工作的进展，对于采用标准公差的尺寸，可以直接标注公差带代号，这对于用量规（公差带的代号往往就是量规的代号）检验的场合十分简便。
标注公差带代号对公差等级和配合性质的概念都比较明确，在图样中标注也简单。
但缺点是具体的尺寸极限偏差不能直接看出。
（注意：当采用公差带代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边，如图2-160、图2-161）。
图2-160 注写公差带代号的公差注法(一) 图2-161 注写公差带代号的公差注法(二)2、标注极限偏差在基本尺寸后标注极限偏差的方法，尺寸的实际大小比较直观，为单件、小批生产所欢迎。
至于标注极限偏差的具体方法，现说明如下：①极限偏差数字的高度：GB/T 仍规定极限偏差数字比基本尺寸的数字小一号，其优点是突出了基本尺寸，标注极限偏差所占地位较小。
机械制图及公差
标准公差
基本偏差
上偏差=下偏差+公差
0
+
—
0
基本偏差
标准公差 下偏差=上偏差-公差
基本尺寸
第二十五页，共39页。
五、公差(gōngchā)带代号
公差(gōngchā)带代 号基组本成偏差代号，如：H、f。 标准公差等级代号如：8、7。
公差带的位置由基本偏差决定，
公差带的大小由标准公差等级决定。
如: H8 f7
第二十一页，共39页。
基本尺寸 (φ50)
一、极限(jíxiàn)与配合
为什么要制定极限 与配合标准?
● 互换性要求(yāoqiú)：
同一批零件，不经挑 选和辅助加工，任取一个 就可顺利地装到机 器上去并满足机器的性能要求。
● 保证(bǎozhèng)零件具有互换性的措施：
由设计者根据极限与配合标准，确定 零件合理的配合要求和尺寸极限。
十二(shí èr)、零件图
从三个视图看，泵体由三部分组成： 1、
半圆柱形的壳体，其圆柱形的内腔，用于
容纳其它零件。 2、两块三角形的安装板。
3、两个(liǎnɡ ɡè)圆柱形的进出油口，
通孔
分别位于泵体的右边和后边。综合分析后，
想象出泵体的形状。
第十九页，共39页。
首先(shǒuxiān)
找十出长三、、宽分、析高尺三寸个和技术(jìshù)
允许实际尺寸的最大值。
最小极限尺寸:
允许实际尺寸的最小值。 零件合格的条件：
最大极限尺寸≥实际尺寸≥最小极限尺寸。 第二十三页，共39页。
三、尺寸ห้องสมุดไป่ตู้差和尺寸公差
公差恒 为正
+0.008
机械制图电子课件第十三章尺寸的标注方法 第十四章表面粗糙和公差配合
3、当零件所有表面具有相同的表面粗糙度要求 时，其代（符）号可在图样的右上角统一标注。 4、当零件的大部分表面具有相同的表面粗糙度 要求时，对其中使用最多的一种代（符）号可 以统一注在图样的右上角，并加“其余”两字。 5、为了简化标注方法，或者标注位置受到限制 时，可以标注简化代号，也可以采用省略的注 法，但必须在标题栏附近说明简化代号的意义。 6、对不连续的同一表面，可用细实线连接，只 注一次表面粗糙度符号。对连续表面及重复要 素（孔、槽、齿、……等）的表面，其表面粗 糙度代（符）号只标注一次。
2、当组合体具有交线时，要注意：不要直 接标注交线的尺寸，而应该标注产生交 线的形体或截面的定形及定位尺寸。
§13-2 尺寸的清晰布置
为了看图方便，在标注尺寸时，应当考虑使尺寸 的布置整齐清晰。一般有以下几种处理方法： 1、为了使图面清晰，应当将多数尺寸注在视图 外面，与两视图有关的尺寸注在两视图之间。
三、退刀槽及越程槽 切削过程中，为了不致使刀具损坏，并易退出刀具，同 时与相关零件装配时易于靠紧，所以被加工零件预先要 加工出退刀槽或越程槽，这样被加工的表面的根部就不 会有残留部分，一般叫“清根”。 退刀槽一般可按“槽宽*直径”或“槽宽*槽深”的形式 标注。 四、各种形式的孔 螺孔、沉孔及圆锥销孔等可采用旁注的方法标注。
二.简单物体的尺寸标注 方法： 先将简单物体分解为基本体 再注出各基本体所需要的尺寸 然后再分别注出变化部分的尺寸
简单物体的尺寸可分为两类： 1、定形尺寸——决定组成简单物体的各基本体 的形状及大小的尺寸。 2、定位尺寸——决定各基本体在简单物体上的 相互位置的尺寸。
三、组合体的尺寸标注
1、形体分析法是标注组合体尺寸的基本方法
第十三章 尺寸的标注方法
机械制图——标注几何公差 ;标注零件表面结构要求
当基准要素是轮廓线或轮廓面时，基准三角形放置在要素的轮廓线或其延长线上（与尺寸线明显错开）
A
B
B
当基准是尺寸要素确定的轴线、中心平面或中心点时，基准三角形应放置在该尺寸线延长线上。 A B
例：识读图中几何公差要求 指出各几何公差的被测要素、基准要素、公差项目、公差值
练一练：习题集P52第5题
表面结构是表面粗糙度、表面波纹度、表面缺陷、表面纹理等总称。最常用的是表面粗糙度。
一、表面结构表示法
01
任务3 标注零件表面结构要求
2、表面粗糙度参数值
（1）轮廓算术平均偏差（Ra）
（2）表面粗糙度的表面特征与加工方法（P225）
0.012 0.025
0.05 0.1
50 100
0.8 1.6
形 状 公 差 （6种）
直线度
圆 度
平面度
圆柱度
线轮廓度
面轮廓度
位置公差 （6种）
跳动公差 （2种）
同轴度
对称度
圆跳动
全跳动
方向公差 （5种）
平行度
垂直度
倾斜度
同心度
位置度
线轮廓度
面轮廓度
线轮廓度
面轮廓度
三、几何公差在图样上的标注
公差框格
当某项公差应用于几个相同要素时，可在公差框格的上方被测要素的尺寸之前注明要素的个数。
一、基本术语
1、要素：指零件上的特征部分——点、线、面； 2、被测要素：提出了几何公差要求的点、线、面； 3、基准要素：用来确定被测要素方向或位置的点、线、面； 4、公差带：由公差值确定的限制实际要素变动的区域。 公差带的主要形状有：
两等距平面
一、基本术语

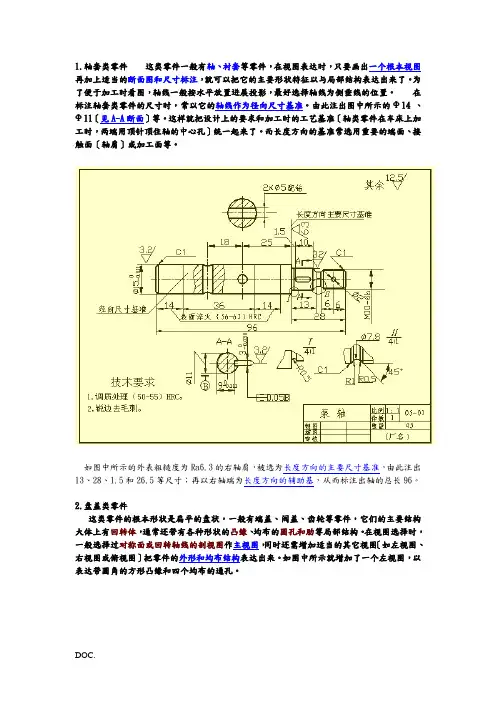

机械制图及公差配合范例
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个根本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以与局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进展投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11〔见A-A断面〕等。
这样就把设计上的要求和加工时的工艺基准〔轴类零件在车床上加工时，两端用顶针顶住轴的中心孔〕统一起来了。
而长度方向的基准常选用重要的端面、接触面〔轴肩〕或加工面等。
如图中所示的外表粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的根本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图〔如左视图、右视图或俯视图〕把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的根本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比拟适宜。
../白字内容添加页脚-新建文件夹4-doc/./jpkc/gctx/11ljt/ljtu8-2-3.htm在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
机械制图的公差与配合及其标注方法
一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加 工出来，不经任何选择或修配，任取一对装配起来，就能达到设计的工作性能要 求，零件间的这种性质称为互换性。
零件具有互换性，可给机器装配、修理带来 方便，也为机器的现代化大生产提供了可性。
（二）公差的有关术语零件在加工过程中，足球机床精度、刀具磨损、测量误差等的影响，不可 能把零件的尺寸加工得绝对准确。
为了保证互换性，必须将零件尺寸的加工误差 限制在一定范围内，为例，说明公差的有关术语（轴，类同）。
⑶尺寸咎基名削解祥蟹般带图FFI1 尺寸公龙名词解耳龙金差带图 1、基本尺寸根据零件的强度和结构要求，设计时确定的尺寸。
其数值应优先用标准直 径或标准长度。
2、实际尺寸通过测量所得到的尺寸。
3、极限尺寸 允许尺寸变动的两个界限值。
它是以基本尺寸为基数来确定的。
两个界限值中较 大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4、尺寸偏差（简称偏差）某一尺寸减去其基本尺寸所得的代数差。
尺寸偏差有：上偏差二最大极限尺寸一基本尺寸l.ry.黑心-孙县1-0占拗切下偏差二最小极限尺寸一基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。
国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。
尺寸公差二最大极限尺寸一最小极限尺寸二上偏差一下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。
如图la所示的孔径：基本尺寸= 030最大极限尺寸=030.010最小极限尺寸二029.990上偏差ES二最大极限尺寸一基本尺寸=30.010-30=+0。
010下偏差EI二最小极限尺寸一基本尺寸=29.990-30=-0.010公差二最大极限尺寸一最小极限尺寸欢迎下载%夕献 P 1 . 一——--蔡麴尹虹。
机械制图(工程图学)公差及配合
上偏差：55.06-55=0.06 下偏差：55-55=0
2020/12/19
6
例：齿轮轴的基本尺寸为Ø30，在该轴的工作图上，上偏差为+0.023，下偏差为-0.008，试求出其 最大极限尺寸及最小极限尺寸和公差。
最大极限尺寸：30+0.023=30.023
最小极限尺寸： 30-0.008=29.992
m n p r s t u v x y z zazb 零线
c cd d
e
ef
f
fg
g
h
js j
k
轴
0
b
基本尺寸
a
基本偏差系列
2020/12/19
10
(3)公差带代号 公差带代号组成
基本偏差代号，如：H、f。 标准公差等级代号如：8、7。
公差带的位置由基本偏差决定， 公差带的大小由标准公差等级决定。
2020/12/19
26
2020/12/19
图11-34 由配合尺寸查表标注极限偏差实例
4
0Hn
7 6
3 0Hf 78
箱体 轴
轴套
-0.020 -0.041
-0 .0 2 5
3 0 . 0 5 0
+ 0 .0 3 3
4 0+ 0 . 0 1 7
3
0+
0 0
.0
3
9
3
+ 0 .0 2 5
400
零件图的技术要求
2020/12/19
1
(φ50)
一、极限与配合的基本概念
为什么要制定极限 与配合标准?
● 互换性要求： 同一批零件，不经挑选和辅助加工，任取一个就
机械制图的公差与配合及其标注方法
精心整理一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加工出来，不经任何选择或修配，任取一对装配起来,就能达到设计的工作性能要求，零件间的这种性质称为互换性。
零件具有互换性，可给机器装配、修理带来方便，也为机器的现代化大生产提供了可性。
（二）公差的有关术语1234下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。
国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。
尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。
?如图１a所示的孔径：6如图1b所示，零线是在公差带图中用以确定偏差的一条基准线，即零偏差线。
通常零线表示基本尺寸。
在零线左端标上“0”“+”、“—”号，零线上方偏差为正；零线下方偏差为负。
公差带是由代表上、下偏差的两条直线所限定的一个区域，公差带的区域宽度和位置是构成公差带的两个要素。
为了简便地说明上述术语及其相互关系，在实用中一般以公差带图表示。
公差带图是以放大图形式画出方框的，注出零线，方框宽度表示公差公差值大小，方框的左右长度可根据需要任意确定。
为区别轴和孔的公差带，一般用斜线表示孔的公差带；用加点表示轴的公差。
7、标准公差与标准公差等级标准公差是国家标准所列的以确定公差带大小的任一公差。
标准公差等级是确定尺寸精确程度的等级。
标准公差分20个等级，即IT01、IT0、IT1、IT—18，表示标准公差，阿拉伯数字表示标准公差等级，其中IT01级最高，等级依次降低，IT18级最低。
对于一定的基本尺寸，标准公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。
国家标准将500mm以内的基本尺寸范围分成13段，按不同的标准公差等级列出了各段基本尺寸的标准公差值，见表82孔、轴（1（2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图的公差与配合及其标注方法一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加工出来，不经任何选择或修配，任取一对装配起来,就能达到设计的工作性能要求，零件间的这种性质称为互换性。
零件具有互换性，可给机器装配、修理带来方便，也为机器的现代化大生产提供了可性。
（二）公差的有关术语零件在加工过程中，足球机床精度、刀具磨损、测量误差等的影响，不可能把零件的尺寸加工得绝对准确。
为了保证互换性，必须将零件尺寸的加工误差限制在一定范围内，为例，说明公差的有关术语（轴，类同）。
1、基本尺寸根据零件的强度和结构要求，设计时确定的尺寸。
其数值应优先用标准直径或标准长度。
2、实际尺寸通过测量所得到的尺寸。
3、极限尺寸允许尺寸变动的两个界限值。
它是以基本尺寸为基数来确定的。
两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4、尺寸偏差（简称偏差）某一尺寸减去其基本尺寸所得的代数差。
尺寸偏差有：上偏差=最大极限尺寸—基本尺寸下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。
国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。
尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。
如图１a所示的孔径：基本尺寸＝Ø30最大极限尺寸＝Ø30.010最小极限尺寸= Ø29.990上偏差ES=最大极限尺寸—基本尺寸=30.010-30=+0。
010下偏差EI=最小极限尺寸—基本尺寸=29.990-30=-0.010公差=最大极限尺寸—最小极限尺寸=3。
010-29.990=0.020=ES-EI=+0.010-（-0.010）=0.020如果实际尺寸在Ø30.010与Ø29.990这间，即为合格。
6、零线、公关带和公差带图如图1b所示，零线是在公差带图中用以确定偏差的一条基准线，即零偏差线。
通常零线表示基本尺寸。
在零线左端标上“0”“+”、“—”号，零线上方偏差为正；零线下方偏差为负。
公差带是由代表上、下偏差的两条直线所限定的一个区域，公差带的区域宽度和位置是构成公差带的两个要素。
为了简便地说明上述术语及其相互关系，在实用中一般以公差带图表示。
公差带图是以放大图形式画出方框的，注出零线，方框宽度表示公差公差值大小，方框的左右长度可根据需要任意确定。
为区别轴和孔的公差带，一般用斜线表示孔的公差带；用加点表示轴的公差。
7、标准公差与标准公差等级标准公差是国家标准所列的以确定公差带大小的任一公差。
标准公差等级是确定尺寸精确程度的等级。
标准公差分20个等级，即IT01、IT0、IT1、IT—18，表示标准公差，阿拉伯数字表示标准公差等级，其中IT01级最高，等级依次降低，IT18级最低。
对于一定的基本尺寸，标准公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。
8、基本偏差用以确定公差带相对于零线位置的上偏差或下偏差。
一般是指靠近零线的那个偏差，如图2所示，当公差带位于零线上方时，其基本偏差为下偏差，当公差带位于零线下方时，其基本偏差为上偏差。
根据实际需要，国家标准分别对孔和轴各规定了28个不同的基本偏差，如图3所示。
孔、轴的基本偏差数值可从有关表中查出。
从图3中可知：（1）基本偏差代号用拉丁字母表示，大写字母表示的基本偏差代号，小写字母表示轴的基本偏差代号。
由于图中用基本偏差只表示公差带大小，故公差带一端画成开口。
（2）本偏差从A—H为下偏差，J—ZC为上偏差，JS的上下偏差分别为+IT/2和--—IT/2。
（3）轴的基本偏差从a—h为上偏差，j—zc为下偏差，js的上下偏差分别为+IT/2T和—IT/2。
孔和轴的另一偏差可由基本偏差和标准公差算出。
9、轴的公差代号与标准公差等级代号组成，并且要用同一号字书写。
例如：Ø60H8，表示基本尺寸为Ø60，基本偏差为H，标准公差等级为8级的孔的公差带。
又如：Ø60f7,表示基本尺寸为Ø60，基本偏差为f，标准公差等级为7级的轴扔公差带。
（三）配合的有关术语在机器装配中，基本尺寸相同的、相互结合的孔和轴的公差带之间的关系，称为配合。
由于孔和轴的实际尺寸不同，装配后可以产生“间隙”或“过盈”。
在孔与轴的配合中，孔的尺寸减去轴的尺寸所得的代数差为正值时是间隙，为负值时是过盈。
1. 配合的种类配合按其出现间隙或过盈的不同,分为三类:（1）间隙配合孔的公差带在轴的公关带之上，任取其中一对孔和轴相配都成为具有间隙（包括最小间隙为零）的配合，如图4a所示。
（2）过盈配合孔的公差带在轴的公差带之下，任取其中一对孔和轴相配都为为具有过盈（包括最小间隙为零）的配合，如图4b所示。
（3）过度配合孔的公差带在轴的公差带相互交叠，任取其中一对孔和轴相配，可能是具有间隙，也可能具有过盈的配合，如图4c所示。
2、配合的基准制国家标准规定了两种基准制，如图4所示。
（1）基孔制基本偏差为一定的孔的公差带与基本偏差的轴的公差带构成种配合的一种制度，如图5a所示。
也就是在基本尺寸相同的配合中将孔的公差带位置固定，通过变换轴的公差带位置得到不同的配合。
基孔制的孔称为基准孔，国家标准中规定基准孔的下偏差为零，“H”为基准孔的基本偏差代号。
（2）基轴制基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带构成各种配合的一种制度，如图5b所示。
也就是在基本尺寸相同的配合中将轴的公差带位置固定，通过变换的孔的公差带位置得到不同的配合。
基轴心制的孔称为基准轴套，国家标准中规定基准轴的上偏差为零，“h”为基准轴的基本偏差代号。
从基本偏差系列（图3）中可以看出：在基孔制中，基准孔H与轴配合，a~h（共11种）用于间隙配合；j~n（共5种）主要用于过度配合；（n、p、r可能为过度配合或过盈配合）；p~zc（共12种）主要用于过盈配合。
在基轴制中，基准轴h与孔配合，A~H（共11种）用于间隙配合；J~N（共5种）主要用于过度配合；（N、P、R可能为过度配合或过盈配合）；P~ZC（共12种）主要用于过盈配合。
二、公差与配合的选用公差配合的选用包括基准制、配合类别和公差等级三项内容。
（一）基准制基准制的国家标准中规定优先选用基孔制，因为一般地说加工孔比加工轴难，采用基孔帛可以限制和减少加工也所需用的定值刀具、量具的规格数量，从而获得较好的经济效益。
基轴制通常仅用于结构设计要求不适宜采用基孔制，或采用基轴制具有明显经济效果的场合。
例如，同一轴与几个具有不同公差带的孔配合（如图6）或冷拉制成不再进行切削加工的轴在与孔配合时，采用基轴制。
在零件与标准配合时，应按标准件所选用的基准制来确定，如滚动轴承的轴圈与轴的配合则为基孔制；而座圈与机体孔的配合则有为基轴的制。
（二）配合的选择国家标准规定了优先选用、常用和一般用途的孔、轴公差带。
应根据配合特性和使用功能，尽量选用优先和常用配合。
当零件之间具有相对转动或移动时，必须选择间隙配合；当零件之间无键、销等紧固件，只依靠结合面之间的过盈来实现传动时，必须选择过盈配合当零件之间不要求有相对运动，同轴度要求较高，且不是依靠该配合传递动力时，通常选择过度配合。
（三）准公关等级的选择在保证零件使用要求的条件下，应尽量选择比较低的标准公差等级，即标准公差等级数较大，公差值较大，以减少零件的制造成本。
由于加工孔比较难，故当标准公差等级高于IT8时，在基本尺寸至500mm的配合中，应选择孔的标准公差等级比轴低一级（如孔为8级，轴为7级）来加工孔。
因为公差等级愈高，加工愈困难。
标准公差等级低时，轴、孔的配合可选相同的标准公关等级。
通常IT01~IT14用于块规和量规；IT5~IT12用于配合尺寸；IT12~IT18用于非配合尺寸。
三、公差与配合的注法及查表（一）配合在装配图中的注法配合代号由相配的孔和轴的公差带代号组成，用分数形式表示，分子为孔的公差带代号；分母为轴的公差带代号（用斜分数线时，用斜分数线应与分子、分母中的代号高度平齐）。
由上述分析中可知，在配合代号中，如果分子含有H的，则为基孔制配合；如果分配含有h的，则为基轴制配合。
如果分配含有H，同时分配也含有h时，则是基孔与基准轴相配合即最小间隙为零的间隙配合，一般视为基孔制配合，也可以视为基轴制配合。
配合在装配图中的注法，有以下三种形式：(1) 标注孔、轴的配合代号，如图7a所示。
这种注法应用最多。
(2) 零件与标准件或外购件配合时，装配图中可仅标注该零件的公差带代号。
如图7b中轴颈与滚动轴承圈的配合，只注出轴颈φ30K6；机座孔与滚动轴承座圈的配合，只注出机座孔φ62J7。
(3)标注孔、轴的极限偏差，如图8所示。
这种注法主要用于非标准配合。
（二）公差在零件图中的注法公差在零件图中的注法，有以下三种形式：1、标注公差带代号如9a所示，这种注法常用下地大批量生产中，由于与采用专用量具检验零件统一起来，因此不需要注出偏差值。
2、标注偏差数值如图9b所示，这种注法常用于小批量或单件生产中，以便加工检验时对照。
村注偏差数值时应注意；（1）上、下偏差数值不相同时，上偏差注在基本尺寸的右上方，下偏差注在右下方并与基本尺寸注在同一底线上。
偏差数字应比基本尺寸数字小一号，小数点前的整数位对齐，后边的小数位应相同，如图中ф30 。
（2）如果上偏差或下偏差为零时，应简写为“0”，前面不注“+”、“—”号，后边不注小数点；另一偏差按原来的位置注写，其个位“0”对齐，如图ф30。
（3）如果上、下偏差煤数值绝对值相同，则在基本尺寸后加注“±”号，只填写一个偏差数值，其数字大小与基本尺寸数字大小相同，如ф80±0.017。
3、同时村注公差带代号和偏差数值如图9c所示，偏差数值应该用圆括号括起来。
这种标注形式集中了前两种标注形式的优点，常用于产品转产较频繁的生产中。
国家标准规定，同一张零件图上其公差只能选用一种标注形式。
（三）极限偏差数值的查表当孔或轴的基本尺寸、基本偏差代号和标准公差等级确定后，可由极限偏差表中直接查得孔或轴的上、下偏差；对于基准件（基准孔和基准轴）直接从标准公差表中查得。
[例10-3] 查表写出ф30和ф18的轴、孔偏差数值。
1、查ф30的轴、孔偏差数值从该配合代号中可以看出孔、轴基本尺寸为ф30，孔为基准孔，公差等级7级；相配的轴基本偏差代号为f，公差等级6级，属基孔制间隙配合。
2、查ф30H7基准孔。
在附表中由基本尺寸24~30的横行与H7的纵列相交处，查得上、下偏差为μm（即mm），所以ф30H7可写成ф30。
