图像DCT变换
dct变换的原理和应用
DCT变换的原理和应用1. DCT变换的原理DCT（Discrete Cosine Transform）是一种在数字信号处理和图像压缩中常用的技术。
它将一个信号或图像从时域变换到频域，通过将信号或图像表示为一系列频率组件的和来表示。
DCT变换基于余弦函数的正交性，将信号或图像转换成一组离散的余弦函数系数。
DCT变换的原理可以用以下步骤进行解释： - 首先，将信号或图像分成大小相等的块。
- 然后，对每个块进行DCT变换。
- DCT变换后的结果是一系列频率系数，表示了块中各个频率分量的强度。
- 最后，通过保留最重要的频率系数或者设置阈值来压缩或重构信号或图像。
DCT变换在图像和音频压缩中广泛应用，比如JPEG图像压缩算法和MP3音频压缩算法都使用了DCT变换。
2. DCT变换的应用2.1 图像压缩DCT变换在图像压缩中起到了重要的作用。
在JPEG图像压缩算法中，首先将图像分成8x8的块，对每个块进行DCT变换。
然后，根据变换后的DCT系数，通过量化和编码来压缩图像数据。
DCT变换通过将图像表示为频域系数的和来去除冗余信息，可以显著减少图像的存储空间。
2.2 音频压缩DCT变换在音频压缩中也被广泛应用。
在MP3音频压缩算法中，首先将音频信号分成较短的时间段，对每个时间段进行DCT变换。
然后，根据变换后的DCT系数，通过量化和编码来压缩音频数据。
DCT变换可以提取音频信号的频域特征，减少冗余信息，从而实现音频的高效压缩。
2.3 数据隐藏DCT变换还可以用于数据隐藏领域。
通过对图像进行DCT变换，并在DCT系数中嵌入隐藏的信息，可以实现对图像进行数据隐藏。
隐藏的信息可以是文本、图像、音频等。
DCT变换具有良好的鲁棒性，嵌入的隐藏信息对原始图像的质量影响较小，可以在图像传输和存储过程中做秘密通信或水印认证。
2.4 视频编码DCT变换在视频编码中也有广泛应用。
视频编码是图像压缩的一种扩展形式，将连续的图像帧编码为压缩视频流。

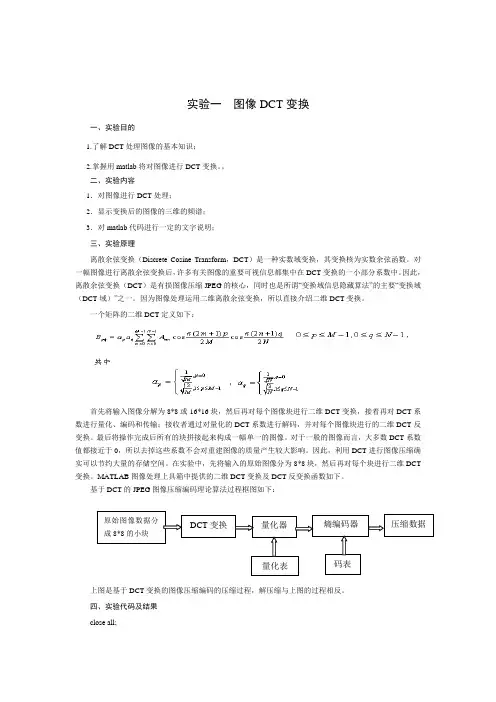

matlab实验,图像变换域分析(dct变换和小波变换)
实验一 图像DCT 变换一、实验目的1.了解DCT 处理图像的基本知识；2.掌握用matlab 将对图像进行DCT 变换。
二、实验内容1．对图像进行DCT 处理；2．显示变换后的图像的三维的频谱； 3．对matlab 代码进行一定的文字说明；三、实验原理离散余弦变换（Discrete Cosine Transform ，DCT ）是一种实数域变换，其变换核为实数余弦函数。
对一幅图像进行离散余弦变换后，许多有关图像的重要可视信息都集中在DCT 变换的一小部分系数中。
因此，离散余弦变换（DCT ）是有损图像压缩JPEG 的核心，同时也是所谓“变换域信息隐藏算法”的主要“变换域（DCT 域）”之一。
因为图像处理运用二维离散余弦变换，所以直接介绍二维DCT 变换。
一个矩阵的二维DCT 定义如下：首先将输入图像分解为8*8或16*16块，然后再对每个图像块进行二维DCT 变换，接着再对DCT 系数进行量化、编码和传输；接收者通过对量化的DCT 系数进行解码，并对每个图像块进行的二维DCT 反变换。
最后将操作完成后所有的块拼接起来构成一幅单一的图像。
对于一般的图像而言，大多数DCT 系数值都接近于0，所以去掉这些系数不会对重建图像的质量产生较大影响。
因此，利用DCT 进行图像压缩确实可以节约大量的存储空间。
在实验中，先将输入的原始图像分为8*8块，然后再对每个块进行二维DCT 变换。
MATLAB 图像处理上具箱中提供的二维DCT 变换及DCT 反变换函数如下。
基于DCT 的JPEG 图像压缩编码理论算法过程框图如下：上图是基于DCT 变换的图像压缩编码的压缩过程，解压缩与上图的过程相反。
四、实验代码及结果close all;原始图像数据分成8*8的小块DCT 变换 量化器量化表熵编码器 码表压缩数据I=imread('222.jpg'); %读入原图像文件I=rgb2gray(I);%将原图像转换成灰色图像I1=dct2(I);%对原图像进行二维DCT变换fs=fftshift(I1);%将直流分量移到频谱中心subplot(121);imshow(I);title('灰色图像');%显示灰色图像subplot(122);imshow(log(abs(I1)),[]),colorbar;title('图像经DCT变换后能量分布情况') %显示经过dct变换后能量分布;figure(2);mesh(fs);title('三维频谱');%显示三维频谱五、实验结果分析图像经DCT变换后能量主要分布在左上角，右下角能量分布较低。
dct 变换 原理
dct 变换原理DCT变换原理DCT（Discrete Cosine Transform，离散余弦变换）是一种常用的信号处理技术，广泛应用于图像、音频和视频等领域。
它通过将输入信号分解为一系列余弦函数的加权和来表示，同时保留了原始信号的主要特征。
本文将介绍DCT变换的原理及其应用。
一、DCT变换的原理DCT变换的基本思想是将输入的离散信号分解为一系列具有不同频率的余弦函数的加权和。
DCT变换可以将信号从时域转换到频域，通过分析不同频率分量的能量分布，可以提取信号的主要特征。
DCT 变换的公式如下：X(k) = 2/N * Σ[n=0 to N-1] x(n) * cos(π/N * (n + 0.5) * k)其中，x(n)表示输入信号的离散采样值，N表示采样点数，X(k)表示变换后的频域系数，k表示频域的索引。
DCT变换可以分为一维和二维变换。
一维DCT变换用于处理一维信号，如音频；而二维DCT变换用于处理二维信号，如图像。
二、DCT变换的应用DCT变换在图像、音频和视频等领域有广泛的应用。
以下分别介绍其在这些领域的应用。
1. 图像压缩DCT变换在图像压缩中起到了重要作用。
在JPEG图像压缩中，图像先被分成8x8的图像块，然后对每个图像块进行DCT变换，将图像从时域转换到频域。
通过保留主要的频域系数，可以实现对图像的高效压缩。
2. 音频压缩DCT变换在音频压缩中也有广泛应用。
在MP3音频压缩中，音频信号被分成一系列短时窗口，然后对每个窗口的音频信号进行DCT变换。
通过量化和编码DCT系数，可以实现对音频信号的高比特率压缩。
3. 视频压缩DCT变换在视频压缩中也发挥着重要作用。
在H.264视频编码中，视频帧被分成一系列宏块，然后对每个宏块的亮度和色度分量进行DCT变换。
通过压缩和编码DCT系数，可以实现对视频的高效压缩。
除了压缩应用外，DCT变换还可以用于信号去噪、特征提取、模式识别等领域。
例如，在图像去噪中，通过DCT变换将图像从时域转换到频域，然后滤除高频噪声，最后再通过逆DCT变换将图像恢复到时域。

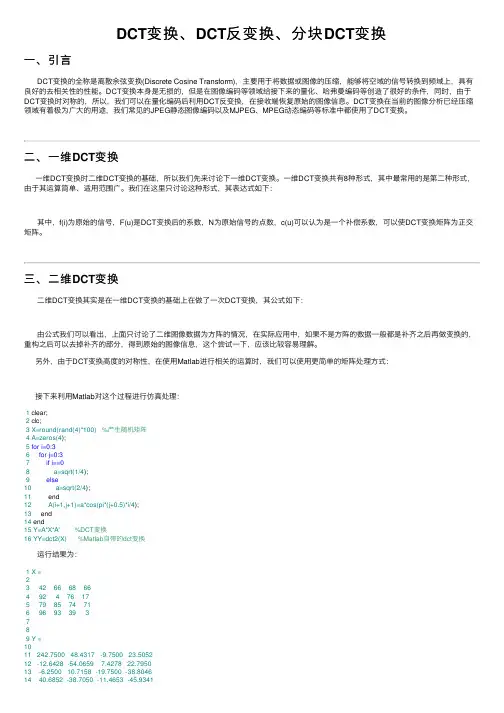

DCT变换、DCT反变换、分块DCT变换
DCT变换、DCT反变换、分块DCT变换⼀、引⾔DCT变换的全称是离散余弦变换(Discrete Cosine Transform)，主要⽤于将数据或图像的压缩，能够将空域的信号转换到频域上，具有良好的去相关性的性能。
DCT变换本⾝是⽆损的，但是在图像编码等领域给接下来的量化、哈弗曼编码等创造了很好的条件，同时，由于DCT变换时对称的，所以，我们可以在量化编码后利⽤DCT反变换，在接收端恢复原始的图像信息。
DCT变换在当前的图像分析已经压缩领域有着极为⼴⼤的⽤途，我们常见的JPEG静态图像编码以及MJPEG、MPEG动态编码等标准中都使⽤了DCT变换。
⼆、⼀维DCT变换⼀维DCT变换时⼆维DCT变换的基础，所以我们先来讨论下⼀维DCT变换。
⼀维DCT变换共有8种形式，其中最常⽤的是第⼆种形式，由于其运算简单、适⽤范围⼴。
我们在这⾥只讨论这种形式，其表达式如下：其中，f(i)为原始的信号，F(u)是DCT变换后的系数，N为原始信号的点数，c(u)可以认为是⼀个补偿系数，可以使DCT变换矩阵为正交矩阵。
三、⼆维DCT变换⼆维DCT变换其实是在⼀维DCT变换的基础上在做了⼀次DCT变换，其公式如下：由公式我们可以看出，上⾯只讨论了⼆维图像数据为⽅阵的情况，在实际应⽤中，如果不是⽅阵的数据⼀般都是补齐之后再做变换的，重构之后可以去掉补齐的部分，得到原始的图像信息，这个尝试⼀下，应该⽐较容易理解。
另外，由于DCT变换⾼度的对称性，在使⽤Matlab进⾏相关的运算时，我们可以使⽤更简单的矩阵处理⽅式：接下来利⽤Matlab对这个过程进⾏仿真处理：1 clear;2 clc;3 X=round(rand(4)*100) %产⽣随机矩阵4 A=zeros(4);5 for i=0:36 for j=0:37 if i==08 a=sqrt(1/4);9 else10 a=sqrt(2/4);11 end12 A(i+1,j+1)=a*cos(pi*(j+0.5)*i/4);13 end14 end15 Y=A*X*A' %DCT变换16 YY=dct2(X) %Matlab⾃带的dct变换运⾏结果为：1 X =23 42 66 68 664 92 4 76 175 79 85 74 716 96 93 39 3789 Y =1011 242.7500 48.4317 -9.7500 23.505212 -12.6428 -54.0659 7.4278 22.795013 -6.2500 10.7158 -19.7500 -38.804614 40.6852 -38.7050 -11.4653 -45.9341151617 YY =1819 242.7500 48.4317 -9.7500 23.505220 -12.6428 -54.0659 7.4278 22.795021 -6.2500 10.7158 -19.7500 -38.804622 40.6852 -38.7050 -11.4653 -45.9341由上⾯的结果我们可以看出，我们采⽤的公式的⽅法和Matlab⾃带的dct变化⽅法结果是⼀致的，所以验证了我们⽅法的正确性。
DCT变换的原理及算法
DCT变换的原理及算法DCT（Discrete Cosine Transform，离散余弦变换）是一种数学变换方法，广泛应用于图像和音频信号处理领域。
DCT变换可以将输入信号从时域转换到频域，以便在频域中进行分析和处理。
在本文中，将介绍DCT 变换的原理和算法。
DCT的原理：DCT变换是一种线性变换，它将输入信号表示为一系列基本正弦函数的加权和。
这些基本正弦函数的频率和幅度决定了输入信号在频域中的特征。
通过DCT变换，我们可以将信号从时域转换到频域，并获得不同频率分量的能量信息。
DCT变换有多种不同算法实现方法，其中最常用的是基于快速离散余弦变换（Fast Discrete Cosine Transform，FDCT）的算法。
FDCT算法使用了快速傅里叶变换（FFT）的思想，通过分解和合并的方式实现高效的DCT变换。
FDCT算法的基本思想是将输入信号划分为多个块，每个块包含一定数量的样本点。
然后对每个块进行DCT变换。
对于长度为N的块，DCT变换可以表示为以下公式：X(k) = Σ[n=0 to N-1] x(n) * cos[(π/N) * (n + 0.5) * k], k = 0, 1, ..., N-1其中，x(n)表示输入信号的第n个样本点，X(k)表示变换后的频域系数，N表示每个块的样本点数量。
通过计算不同k值对应的X(k)，我们可以得到信号在频域中不同频率分量的能量分布。
为了提高计算效率，FDCT算法采用了系数对称性和重复性的性质，使用快速傅里叶变换（FFT）的思想对DCT变换进行高效实现。
具体来说，FDCT算法将DCT变换拆分为多个较小的子问题，通过递归地对子问题进行分解和合并来实现高速计算。
FDCT算法的步骤如下：1.将输入信号划分为多个块，每个块包含N个样本点。
2.对每个块进行DCT变换，计算得到频域系数。
3.对频域系数进行进一步处理，如量化、压缩等。
4.反变换：将处理后的频域系数转换回时域，以获取最终的输出信号。
基于DCT变换的图像压缩算法
基于DCT变换的图像压缩算法图像处理技术一直是计算机科学的热门领域之一，其中基于DCT变换的图像压缩算法因其高效性和广泛应用而备受关注。
本文将探讨基于DCT变换的图像压缩算法的原理及其在实际应用中的表现。
一、原理概述DCT变换是一种将时域信号转换为频域信号的数学方法，被广泛应用于信号处理和图像压缩中。
在图像处理中，DCT变换被用于将一个N×N的图像块转换为N×N的系数矩阵，其中每个系数表示该图像块在特定空间频率上的响应。
基于DCT变换的图像压缩算法的原理是将图像分为若干个N×N的图像块，然后将每个图像块使用DCT变换转换为系数矩阵。
由于在图像中，高频分量的取值通常较小，而低频分量的取值通常较大，因此使用系数矩阵中的高频分量可以有效地压缩图像数据。
二、实际表现基于DCT变换的图像压缩算法在实际应用中表现良好。
例如，在数字摄像机、移动电话摄像头和医学成像设备中，都广泛采用了基于DCT变换的图像压缩算法。
此外，在图像传输和存储中，也经常使用基于DCT变换的图像压缩算法。
在实际应用中，基于DCT变换的图像压缩算法的主要优点是压缩比高、压缩速度快、重建质量好。
此外，基于DCT变换的图像压缩算法还可以进行可逆压缩和不可逆压缩，具有高容错性和灵活性。
三、应用举例在数字摄像机中，基于DCT变换的图像压缩算法被广泛传播和应用。
数字摄像机通常具有高分辨率和高帧速率的优点，但其生产成本较高。
因此，数字摄像机厂家采用基于DCT变换的图像压缩算法，以在不降低图像质量的情况下降低数据传输量。
在移动电话摄像头中，基于DCT变换的图像压缩算法同样被广泛采用。
由于移动电话摄像头的处理能力和存储能力较低，因此使用基于DCT变换的图像压缩算法有助于节省存储空间和传输带宽。
在医学成像设备中，基于DCT变换的图像压缩算法同样得到了广泛应用。
医学成像设备拍摄出的图像质量要求较高，因此使用基于DCT变换的图像压缩算法可以保证图像质量，同时降低数据传输量。
dct 变换 原理
dct 变换原理DCT变换原理DCT（Discrete Cosine Transform，离散余弦变换）是一种将时域信号转换为频域信号的数学变换方法。
它广泛应用于图像和音频压缩领域，被用作JPEG、MPEG等标准的核心算法。
本文将介绍DCT变换的原理及其应用。
一、DCT变换原理DCT变换是一种线性变换，它将N个实数时域信号转换为N个实数频域信号，其变换公式为：X(k) = Σ[i=0,N-1] x(i) * cos((π/N)*(i+0.5)*k)，k=0,1,2,...,N-1其中，x(i)表示时域信号的第i个采样值，X(k)表示频域信号的第k个频率成分，N是信号的长度。
DCT变换可以将信号分解为不同频率的成分，其中X(0)表示信号的直流分量，即信号的平均值。
而其他的X(k)（k=1,2,...,N-1）表示信号的高频分量，它们的大小代表了信号在不同频率上的能量分布。
DCT变换的特点是能够将信号的大部分能量集中在少数个低频分量上，这样就可以通过舍弃高频分量来实现信号的压缩。
这是因为自然界中的信号通常具有较低的频率成分，而高频成分往往是噪声或细节信息。
二、DCT变换的应用1. 图像压缩在JPEG压缩中，DCT变换被广泛应用于图像编码过程中。
JPEG压缩将图像分为8x8的小块，对每个小块进行DCT变换，然后通过量化和编码将高频分量舍弃，最后将编码后的数据进行解码和反量化来恢复图像。
2. 音频压缩在音频压缩中，DCT变换也被用于信号的频谱分析和压缩。
例如，MPEG音频压缩标准中的Layer III，即MP3格式，就是基于DCT变换的。
3. 数据隐藏DCT变换还可以应用于数据隐藏领域。
通过对信号的DCT变换系数进行适当的修改，可以将秘密信息嵌入到信号中，实现信息的隐藏和传输。
4. 图像处理除了压缩和隐藏，DCT变换还广泛应用于图像处理领域。
例如，通过对图像进行DCT变换，可以实现图像的平滑、锐化、边缘检测等操作，这是因为DCT变换能够将图像的频率信息转换为空域信息。
dct变换及在jpeg编码中的具体应用 -回复
dct变换及在jpeg编码中的具体应用-回复DCT（离散余弦变换）是一种数学变换，常用于信号处理、图像处理和数据压缩中。
在JPEG编码中，DCT的应用非常重要，它能够将图像信息压缩成更小的文件大小，同时保持较高的图像质量。
本文将详细介绍DCT 变换及其在JPEG编码中的具体应用。
一、什么是DCT变换？离散余弦变换（DCT）是一种数学变换，能将输入信号转换为一组频率分量。
与傅里叶变换相似，DCT也能将时间域信号转换为频域信号，但它的输出是实数而不是复数。
DCT变换的主要思想是将一个N维的输入信号分解为一组N个不同频率的余弦函数的线性组合。
这样的分解使得大部分信号能够用较少的系数来表示。
DCT的数学公式如下：X_k = \sum^{N-1}_{n=0}x_n \cdot\cos\left(\frac{(2n+1)k\pi}{2N}\right), \quad k=0,1,...,N-1其中，x_n是输入信号的采样值，N是采样点数，X_k是输出的DCT系数。
二、DCT在JPEG编码中的应用1. 颜色空间转换JPEG编码中的第一步是将RGB颜色空间转换为亮度-色度（YCbCr）颜色空间。
这主要是因为人眼对亮度的感知比色度更敏感。
YCbCr颜色空间将图像分为亮度（Y）和两个色度（Cb和Cr）分量，其中亮度分量负责传输图像的明暗信息，而色度分量负责传输颜色信息。
转换的过程中，通过DCT变换可以提取出亮度和色度分量的频域信息，减少了图像的冗余信息，从而减小了数据量。
2. 分块压缩JPEG编码将图像分为若干个8x8像素的小块，对每个小块进行独立的DCT变换。
这样做的原因是图像中的局部区域往往具有较强的相关性，8x8分块的做法可以充分利用这种相关性。
对每个8x8分块进行DCT变换后，通过量化将DCT系数进行舍入。
这样，高频分量的数值变得较小，可以被更多的抹除掉，进一步减小数据量。
低频分量可以保留较大的数值，以保证图像的主要特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容：采用两种量化方式实现基于
方法一：将数据块中某些位置设为
DCT 0
的压缩 步骤：
1.读入一副图像并且显示 I=imread(''); figure(1),imshow(I);
2.分块进行 DCT 变换 Iim2double(I);fun_1=@dct2;
A_1=blkproc(I,[8 8],fun_1)
figure(2),imshow(A_1);
3.量化并显示 1
1 1 1 0 0 0 0 1
1 1 0 0 0 0 0 1
1 0 0 0 0 0 0 1
0 0 0 0 0 0 0 Q=[ 0 0 0 0 0 0 ] 0
0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0
A_2=blkproc(A_1,[8 8],p1.*x,Q);
Figure(3),imshow(A_2);
4.求误差图像并显示
E=I-I_2;
Figure(5),imshow(E),colormap(hot);
方法二：将 DCT 系数中小于某阈值的置 0
N=0.5 ；
A_1(abs(A_1<N))=0;
源码：
方法一：
I=imread('E:\sample.jpg')
figure(1),imshow(I);
title(' 原图像 ')
I=rgb2gray(I);
I=im2double(I);
fun_1=@dct2;
A_1=blkproc(I,[8 8],fun_1);
figure(2),imshow(A_1);
title(' 离散余弦变换后的图像 ')
Q=[1 1 1 1 0 0 0 0;1 1 1 0 0 0 0 0;1 1 0 0 0 0 0 0;1 0 0 0 0 0 0 0;0 0 0 0 0 0 0 0;0 0 0 0 0 0 0 0;0 0 0 0 0 0 0 0;0 0 0 0 0 0 0 0 ];
A_2=blkproc(A_1,[8 8],'P1.*x',Q);
figure(3),imshow(A_2);
title(' 压缩编码后的图像 ')
fun_2=@idct2;
I_2=blkproc(A_2,[8 8],fun_2);
figure(4),imshow(I_2);
title(' 对压缩后的进行逆离散余弦变换'); E=I-I_2;
figure(5),imshow(E),colormap(hot);
title(' 误差图像 ')
方法二：
N=0.1;
I=imread('E:\sample.jpg')
figure(1),imshow(I);
title(' 原图像 ');
I=rgb2gray(I);
I=im2double(I);
fun_1=@dct2;
A_1=blkproc(I,[8 8],fun_1);
figure(2),imshow(A_1);
title(' 离散余弦变换后的系数')
A_1(abs(A_1)<N)=0;
figure(3),imshow(A_1);
title(' 压缩编码系数')
fun_2=@idct2;
I_2=blkproc(A_2,[8 8],fun_2);
figure(4),imshow(I_2);
title(' 对压缩后的进行逆离散余弦变换'); E=I-I_2;
figure(5),imshow(E),colormap(hot);
title(' 误差图像 ')。
