推力球轴承安装特点

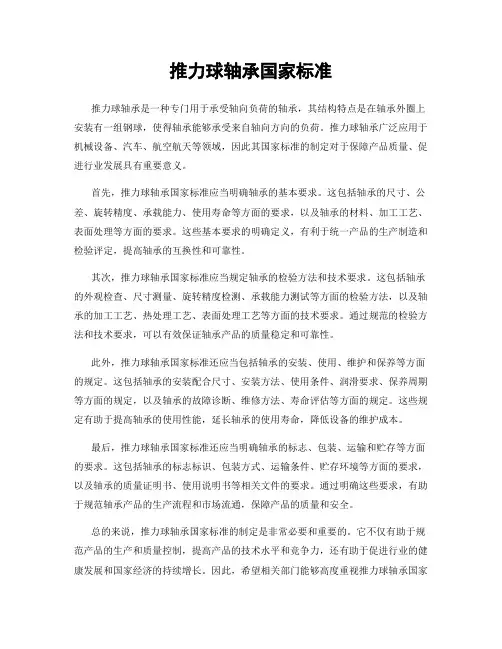

推力球轴承国家标准
推力球轴承国家标准推力球轴承是一种专门用于承受轴向负荷的轴承，其结构特点是在轴承外圈上安装有一组钢球，使得轴承能够承受来自轴向方向的负荷。
推力球轴承广泛应用于机械设备、汽车、航空航天等领域，因此其国家标准的制定对于保障产品质量、促进行业发展具有重要意义。
首先，推力球轴承国家标准应当明确轴承的基本要求。
这包括轴承的尺寸、公差、旋转精度、承载能力、使用寿命等方面的要求，以及轴承的材料、加工工艺、表面处理等方面的要求。
这些基本要求的明确定义，有利于统一产品的生产制造和检验评定，提高轴承的互换性和可靠性。
其次，推力球轴承国家标准应当规定轴承的检验方法和技术要求。
这包括轴承的外观检查、尺寸测量、旋转精度检测、承载能力测试等方面的检验方法，以及轴承的加工工艺、热处理工艺、表面处理工艺等方面的技术要求。
通过规范的检验方法和技术要求，可以有效保证轴承产品的质量稳定和可靠性。
此外，推力球轴承国家标准还应当包括轴承的安装、使用、维护和保养等方面的规定。
这包括轴承的安装配合尺寸、安装方法、使用条件、润滑要求、保养周期等方面的规定，以及轴承的故障诊断、维修方法、寿命评估等方面的规定。
这些规定有助于提高轴承的使用性能，延长轴承的使用寿命，降低设备的维护成本。
最后，推力球轴承国家标准还应当明确轴承的标志、包装、运输和贮存等方面的要求。
这包括轴承的标志标识、包装方式、运输条件、贮存环境等方面的要求，以及轴承的质量证明书、使用说明书等相关文件的要求。
通过明确这些要求，有助于规范轴承产品的生产流程和市场流通，保障产品的质量和安全。
总的来说，推力球轴承国家标准的制定是非常必要和重要的。
它不仅有助于规范产品的生产和质量控制，提高产品的技术水平和竞争力，还有助于促进行业的健康发展和国家经济的持续增长。
因此，希望相关部门能够高度重视推力球轴承国家标准的制定工作，加强与行业企业和科研机构的沟通合作，制定出科学合理、符合实际的国家标准，为推力球轴承行业的发展做出积极贡献。
推力角接触轴承安装【详解】
推力角接触球的轴承精度要比推力球轴承的精度高很多，可承受的转速也高很多，可以作为主轴轴承使用。
但是轴承安装不当就会达不到这样的效果，那么，采用哪种方式装配才能达到事半功倍的效果呢？角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。
该轴承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。
接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。
单列角接触球轴承有以下几种结构形式：（1）分离型角接触球轴承这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。
这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。
（2）非分离型角接触球轴承这类轴承的套圈沟道有锁口，所以两套圈不能分离。
按接触角分为三种：①接触角α=40°，适用于承受较大的轴向载荷；②接触角α=25°，多用于精密主轴轴承；③接触角α=15°，多用于较大尺寸精密轴承。
（3）成对配置的角接触球轴承成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。
此种轴承由生产厂按一定的预载荷要求，选配组合成对，提供给用户使用。
当轴承安装在机器上紧固后，完全消除了轴承中的游隙，并使套圈和纲球处于预紧状态，因而提高了组合轴承的钢性。
单列角接触球轴承以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。
在承受径向负荷时，会引起附加轴向力。
因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型：背对背配置 O型配置面对面配置X型配置串联配置 T型配置①背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。

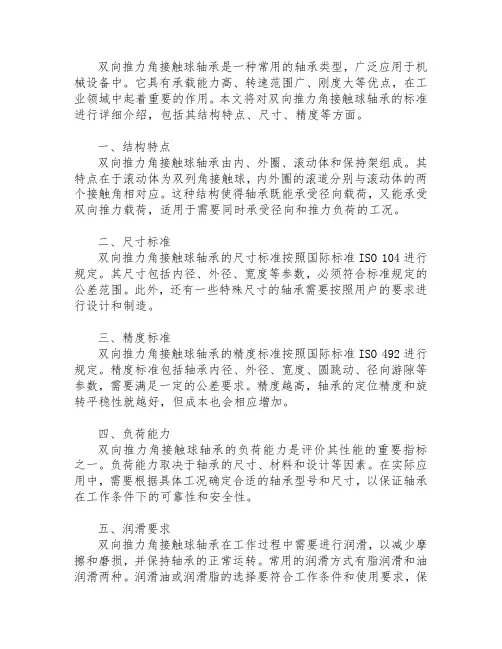

双向推力角接触球轴承标准
双向推力角接触球轴承是一种常用的轴承类型，广泛应用于机械设备中。
它具有承载能力高、转速范围广、刚度大等优点，在工业领域中起着重要的作用。
本文将对双向推力角接触球轴承的标准进行详细介绍，包括其结构特点、尺寸、精度等方面。
一、结构特点双向推力角接触球轴承由内、外圈、滚动体和保持架组成。
其特点在于滚动体为双列角接触球，内外圈的滚道分别与滚动体的两个接触角相对应。
这种结构使得轴承既能承受径向载荷，又能承受双向推力载荷，适用于需要同时承受径向和推力负荷的工况。
二、尺寸标准双向推力角接触球轴承的尺寸标准按照国际标准ISO 104进行规定。
其尺寸包括内径、外径、宽度等参数，必须符合标准规定的公差范围。
此外，还有一些特殊尺寸的轴承需要按照用户的要求进行设计和制造。
三、精度标准双向推力角接触球轴承的精度标准按照国际标准ISO 492进行规定。
精度标准包括轴承内径、外径、宽度、圆跳动、径向游隙等参数，需要满足一定的公差要求。
精度越高，轴承的定位精度和旋转平稳性就越好，但成本也会相应增加。
四、负荷能力双向推力角接触球轴承的负荷能力是评价其性能的重要指标之一。
负荷能力取决于轴承的尺寸、材料和设计等因素。
在实际应用中，需要根据具体工况确定合适的轴承型号和尺寸，以保证轴承在工作条件下的可靠性和安全性。
五、润滑要求双向推力角接触球轴承在工作过程中需要进行润滑，以减少摩擦和磨损，并保持轴承的正常运转。
常用的润滑方式有脂润滑和油润滑两种。
润滑油或润滑脂的选择要符合工作条件和使用要求，保证轴承的寿命和可靠性。
六、安装与维护双向推力角接触球轴承在安装过程中需要注意以下几点：首先，保持轴承和座圈的清洁，避免灰尘和污垢进入轴承内部；其次，正确选择合适的安装工具和方法，避免过度冲击或变形；最后，进行适当的润滑，确保轴承的正常运转。
对于维护保养，应按照规定的周期对双向推力角接触球轴承进行检查和维护，包括检查润滑情况、测量轴承的径向游隙和圆跳动等。
平面推力轴承安装
It is applicable to work report, lecture and teaching
平面推力轴承是一种分离型轴承,分为三部分： 上下片（座圈、轴圈）、滚动体、保持架。推力轴承 只能够承受轴向负荷，而单向推力轴承最大的特点是 只能承受一个方向的轴向负荷力球轴承应注意以下事项: 1)分清轴承的紧环和松环(根据轴承内径大小判断，孔径相差O.1～O.5mm). 2)分清机构的静止件(即不发生运动的部件，主要是指装配体). 3)无论什么情况，轴承的松环始终应靠在静止件的端面上
演讲结束，谢谢大家支持
附PPT常用图标，方便大家提高工作效 率
生活
图标元素
医疗
图标元素
推力轴承安装正确时，其座圈能自动适应滚动体的滚动，确保 滚动体位于上下圈滚道。如果装反了，不仅轴承工作不正常，且各 配合面会遭到严重磨损。由于轴圈与座圈和区别不很明显，装配中 应格外小心，切勿搞错。此外，推力轴承的座圈与轴承座孔之间还 应留有0.2—0.5mm的间隙，用以补偿零件加工、安装不精确造成 的误差，当运转中轴承套圈中心偏移时，此间隙可确保其自动调整， 避免碰触摩擦，使其正常运转。否则，将引起轴承剧烈损伤.
平面推力球轴承 正确安装示意图
D1大于d D=d1
推力球轴承装配时应注 意区分紧环和松环，紧环与 轴取较紧的配合，与轴相对 静止。松环内孔比紧环内孔 大，与轴为间隙配合。装配 后紧环应靠在转动零件的平 面上，松环套在静止的平面 上。否则会使滚动体丧失作 用，同时会加速配合零件间 的磨损而使机构失去精度。
推力球轴承特点
推力球轴承特点
推力球轴承是一种高精度、高效率、高刚性的轴承。
其特点如下：
一、高承载能力
推力球轴承可以承受大量的轴向载荷，其承载能力比其他轴承类型更强。
使用推力球轴承可以减少轴向空隙，提高机械传动的刚性。
二、精度高
推力球轴承的制作工艺非常精细，可以达到较高的制造精度和运行精度。
因此，在高速运转的机器设备中，使用推力球轴承可以保证机器的运行平稳、减少机械磨损和故障。
三、结构紧凑
推力球轴承的结构非常紧凑，可以有效地减少轴承占用空间，提高机械装置的紧凑性和效率。
四、寿命长
推力球轴承内部采用优质的材料和润滑油，可以有效地减少磨损和摩擦，从而延长轴承的使用寿命。
五、安装维护方便
推力球轴承在安装和维护上相对比较简便，可以方便地拆卸和更换轴承，减少机器停机时间。
六、适应性强
推力球轴承适用于复杂工况下的各种机械传动装置，在液压机械和起重机械等高负荷工作条件下，推力球轴承的优越性能更为明显。
以上就是推力球轴承的特点，推力球轴承的各项优异性能，使得其得到了广泛应用，是工业自动化中不可或缺的一个重要零部件。
推力球轴承的装配及选型
推力球轴承的装配及选型推力球轴承是一种用于承受轴向载荷的轴承。
它由一个轴承垫圈、一组钢球和一个外圆筒壳组成。
在机械传动中，推力球轴承一般被应用于支吊架、汽车差动、离合器、传动轴等部分。
在这里，我们将重点介绍推力球轴承的装配及选型。
推力球轴承的装配推力球轴承的装配分为内嵌和外嵌两种方式。
在内嵌方式中，钢球被嵌入轴承垫圈的凹槽中，然后分别安装在轴和外壳中；而在外嵌方式中，钢球则被嵌入轴和外壳的凹槽中。
内嵌内嵌式装配需要先将轴承垫圈嵌入定位孔中，然后把轴承钢球均匀分布在垫圈的凹槽中，最后再将外壳盖上并按紧定位孔。
1.准备工作首先，需要保持装配台平整和清洁。
清洁表面应该是洁净、平整无油的。
将轴承组件放在装配台上，组件一侧应朝着使用的方向，这样可以确保轴承在正常工作中朝着正确方向转动。
2.安装钢球将钢球平均分布在轴承垫圈的凹槽中。
不要将钢球放在凹槽边缘处，因为这会导致轴承失效或者其他损坏。
3.安装外壳将外壳盖在轴承上，并用定位针将外壳与安装孔定位。
需要注意外壳和垫圈之间的间隙，使用装配工具确保外壳与垫圈与轴承圆周处的位置符合要求。
外嵌外嵌式如果没有嵌入器具，可以在连接过程中使用肘连接器来压着轴承的两端。
在将轴承放入轴孔与底板的开口之前，清洁开口的内侧并涂上少量的润滑油。
推力球轴承的选型正确的选型是确保强度和耐久性的关键。
在选择推力球轴承时，需要考虑以下因素：应力类型推力球轴承纯粹承受轴向载荷，不适用于承受径向载荷。
在选择轴承时必须先了解载荷的方向，然后选择符合款式的轴承。
轴承材料在推力轴承中使用的材料应具有高耐磨性、高抗压强度和高机械性能。
钢制轴承通常用于读写头、高速电机和磁盘驱动器等设备。
负载容量根据实际需要选择合适的轴承负载容量。
如果在载荷过大的情况下使用轴承，轴承可能会失效，这会加快轴承的磨损。
噪音和轴向游差噪音和轴向游差可能影响轴承的性能和使用寿命。
因此，在选型时需要注意轴承的质量以及其所需的尺寸。
推力球轴承材料分析推力球轴承安装特点
推力球轴承材料分析推力球轴承安装特点目录1•推力轴承材*科分析 (1)2.推力球轴承 (1)3.推力球轴承使用特点 (2)4.推力球轴承安装特点 (2)L推力球轴承材料分析推力球轴承是轴承类型中常见的一种，主要由由座圈、轴圈和钢球保持架组件三部分构成的，在选购推力球轴承时一定要进行认准，告诉大家有关推力球轴承的材料分析，能让大家对推力球轴承进一步了解，掌握好推力球轴承的知识，选购才能更安全。
2 .推力球轴承推力球轴承一般主要采用的材料是钢，但是并不是所有的钢都适合，这种机械五金配件一般都是采用的轴承钢，因为这种会比较的理想一点。
轴承钢有高而均匀的硬度和耐磨性，以及高的弹性极限。
对轴承钢的化学成分的均匀性、非金属夹杂物的含量和分布、碳化物的分布等要求都十分严格, 是所有钢铁生产中要求最严格的钢种之一，也是推力球轴承常采用的一种材质。
推力球轴承是一种分离型轴承，轴圈、座圈可以和保持架、钢球的组件分离。
轴圈是与轴相配合的套圈，座圈是与轴承座孔相配合的套圈，和轴之间有间隙；推力球轴承只能够承受轴向负荷，单向推力球轴承是只能承受一个方向的轴向负荷，双向推力球轴承可以承受两个方向的轴向负荷；推力球轴承不能限制轴的径向位移，极限转速很低，单向推力球轴承可以限制轴和壳体的一个方向的轴向位移，双向轴承可以限制两个方向的轴向位移。
推力滚子轴承用于承受轴向载荷为主的轴、径向联合载荷，但径向载荷不得超过轴向载荷的55%。
与其他推力滚子轴承相比，此种轴承摩擦因数较低，转速较高，并具有调心性能。
3 .推力球轴承使用特点1、备有单向、双向两种类型；2、为了容许有安装误差，无论是单向还是双向，都可以选择球面调心球面座垫型或带球面座圈型；3、优质钢一采用可使轴承寿命最高延长80%的超清洁钢；4、高度的润滑脂技术一NSK的润滑剂技术可使润滑脂的寿命延长并提高轴承的性能；5、高品位钢球一高速转动时安静且顺畅；6、利用选件中的套圈，可容许有安装误差。
推力轴承的安装方法【完整版】
推力球轴承采用高速运转时可承受推力载荷的设计，由带有球滚动的滚道沟的垫圈状套圈构成。
本文简单介绍了推力球轴承的作用及特点，推力轴承的安装方式及安装注意事项。
推力球轴承只适用于承受一面轴向负荷、转速较低的机件上，只适用于承受一面轴向负荷、转速较低的机件上，例如起重机吊钩、立时水泵、立时离心机、千斤顶、如起重机吊钩、立时水泵、立时离心机、千斤顶、低速减速器等。
特点:1. 备有单向、双向两种类型2. 为了容许有安装误差，无论是单向还是双向，都可以选择球面调心球面座垫型或带球面座圈型。
3.优质钢―采用可使轴承寿命最高延长80%的超清洁钢4. 高度的润滑脂技术―NSK的润滑剂技术可使润滑脂的寿命延长并提高轴承的性能5. 高品位钢球―高速转动时安静且顺畅6. 利用选件中的套圈，可容许有安装误差。
轴承的轴圈、座圈和滚动体是分离的，速减速器等。
轴承的轴圈、座圈和滚动体是分离的，可以分别装拆。
推力轴承的安装方式平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
虽然推力轴承安装操作比较简单，虽然推力轴承安装操作比较简单，但实际维修时仍常有错误发生，即轴承的紧环和松环安装位置不正确，发生，即轴承的紧环和松环安装位置不正确，结果使轴承失去作用，轴颈很快地被磨损。
紧环内圈与轴颈为过渡配合，去作用，轴颈很快地被磨损。
紧环内圈与轴颈为过渡配合当轴转动时带动紧环，并与静止件端面发生摩擦，当轴转动时带动紧环，并与静止件端面发生摩擦，在受到轴向作用力时将出现摩擦力矩大于内径配合阻力矩，向作用力时，将出现摩擦力矩大于内径配合阻力矩，导致紧环与轴配合面强制转动，加剧轴颈磨损。
因此，推力轴承安装时应注意以下几点。
(1)分清轴承的紧环和松环(根据轴承内径大小判断，孔径相分清轴承的紧环和松环O.1～O.5mm)。
(2)分清机构的静止件(即不发生运动的部件，主要是指装配分清机构的静止件体)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
球与保持架的压合质量,同时也会将改变钢球与 滚道的接触状态,影响轴承的使用寿命。所以只 有磨加工严格按照尺寸偏差加工,装配才创匝利 进行,而且合套之前不用分选沟底对基面的高度 尺寸偏差,就可达到任意配套的目的。推力轴承 与轴的配合一般为过渡配合,座圈与轴承座孔的 配合一般为间隙配合(看到这儿,您也一定同意
通常合套时借助辅助工装将抽圈、座团加以区分, 或在抽检公称高度之前用内径塞规检查内径尺 寸,为了检查内径方便,将座圈放下面,轴圈放上 面。如果座阁内径有明显的淬火加热氧化色或不 经过磨削,则没有必要检验内径尺寸,能明显看 出轴因与座圈的区别,不易混套。推力球轴承装 配后需对公称高度 T 进行测量,确认是百合格。
调整,避免碰触摩擦,使其正常运转。否则,将引 起轴承剧烈损伤。
0c06f8a 易博
0c06f8a 易博
严重磨损。由于轴圈与座圈和区别不很明显,装 配中应格外小心,切勿搞错。此外,推力轴承的座 圈与轴承座孔之间还应留有 0.2—0.5mm 的间隙, 用以补偿零件加工、安装不精确造成的误差,当 运转中轴承套圈中心偏移时,此间隙可确保其自 动调整,避免碰触摩擦,使其正常运转。否则,将 引起轴承剧烈损伤。安装推力轴承时,应检验轴
的窜动量。实体保持架压印压得太深会使钢球窜 动量小,并且压印凸起部分与保持架的连接过少 而强度不足,容易出现掉块现象,造成保持架报 废。小型推力球轴承座圈与轴圈内径尺寸相差很 小,两个套团没有明显区别.为了防止出现混套 现象,即装成的一套轴承发生陶个套困都是座圈 或都是轴圈的情况。这就需要采取一定的措施.
推力球轴承装配的关键点有两个.一个是保 持架与钢球压合质量的控制,另一个是轴承组装 后公称高度 T 的控制。此外,由于轴圈、座圈均 可分离,带来一个管理方面的问题.就是防止进 口轴承零件混装。M 型冲压保持架使用弯边装配 模具.压合后要求钢球在兜孔内转动灵活,但又 不可以从兜孔脱落,并技规程检查钢球在兜孔中
0c06f8a 易博
我的看法)。双向推力轴承的中轴圈应在轴上固 定,以防止相对于轴转动。推力轴承的安装方法, 一般情况下是轴旋转的情况居多,因此内圈与轴 的配合为过赢配合,轴承外圈与轴承室的配合为 间隙配合。
安装推力轴承时,应检验轴圈和轴中心线的
垂直度。方法是将千分表固定于箱壳端面,使表 的触头顶在轴承轴圈滚道上边转动轴承,边观察 千分表指针,若指针偏摆,说明轴圈和轴中心线 不垂直。箱壳孔较深时,亦可用加长的千分表头 检验。推力轴承安装正确时,其座圈能自反了,不仅轴承不正常,且各配合面会遭到
0c06f8a 易博
测量时,用高度块或标难件校准,并加以测量载 荷,轴承需旋转若十次,务必达到最小高度。按照 标准,fag轴承总公称高度T的偏差为减方向或负 值,故尺寸规定偏差也为减方向。如果进入装配 的零件符合要求,合套之后高度 T 不会超差。否 则,就要利用钢球直径尺寸(加大或减小)进行选 配。但是使用过大或过小的钢球,不仅会影响钢
圈和轴中心线的垂直度。方法是将千分表固定于 箱壳端面,使表的触头顶在轴承轴圈滚道上边转 动轴承,边观察千分表指针,若指针偏摆,说明轴 圈和轴中心线不垂直。箱壳孔较深时,亦可用加 长的千分表头检验
推力轴承安装正确时,其座圈能自动适应滚
0c06f8a 易博
动体的滚动,确保滚动体位于上下圈滚道。如果 装反了,不仅轴承不正常,且各配合面会遭到严 重磨损。由于轴圈与座圈和区别不很明显,装配 中应格外小心,切勿搞错。此外,推力轴承的座圈 与轴承座孔之间还应留有 0.2—0.5mm 的间隙,用 以补偿零件加工、安装不精确造成的误差,当运 转中轴承套圈中心偏移时,此间隙可确保其自动
