建筑模数
建筑模数_精品文档
主要用于建筑物的开间、进深、层 高建筑构配件的尺寸
2.2.2 几种尺寸及其相互关系
标志尺寸: 用以标注建筑物定位轴线之间的 距离（跨度、柱距、层高等）以及建筑制品、 建筑构配件、组合件、有关设备位置界限之 间的尺寸。
构造尺寸: 是生产、制造建筑构配件、建筑 组合件、建筑制品等的设计尺寸，一般情况 下，构造尺寸为标志尺寸减去缝隙或加上支 承尺寸。
1500 3000 4500 6000 7500 …… 12000 用于竖 向尺寸 时幅度 不限
3000 6000 9000 12000 36000
6000 12000 18000 24000 30000 幅度不限
主要用于缝隙、构造接点、 建筑构件的截面及建筑制 品的尺寸
主要用于建筑构件的截面、建筑制品、 门窗洞口、建筑构配见及建筑物的开间、 进深、层高尺寸
100
……
110
120
120
1500
130
150
140
140
……
150
800
……
400
300 600 900 1200 1500 1800 2100 2400 2700 ……
6000 用于竖向 尺寸时幅 度不限
600 1200 1800 2400 3000 3600 4200 4800 5400 6000 6600 …… 9000 用于竖向 尺寸时幅 度不限
进 深: 两相邻纵向定位轴线之间的距离。 层 高: 指层间高度，即地面至楼面或楼面至楼
面的高度。 净 高: 指房间的净空高度，即地面至顶棚下皮
的高度。它等于层高减去楼地面厚度、
建筑高度: 指室外地坪至檐口顶部的总高度。 建筑朝向: 建筑的最长立面及主要开口部位的朝向
建筑基本模数数值
建筑基本模数数值

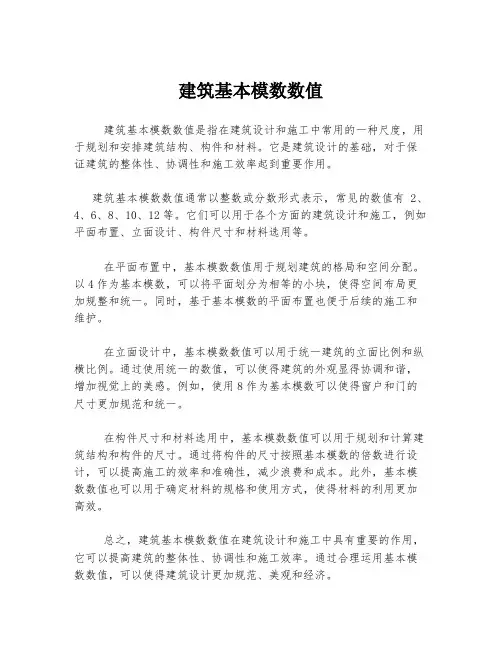

建筑基本模数数值是指在建筑设计和施工中常用的一种尺度，用于规划和安排建筑结构、构件和材料。
它是建筑设计的基础，对于保证建筑的整体性、协调性和施工效率起到重要作用。
建筑基本模数数值通常以整数或分数形式表示，常见的数值有2、4、6、8、10、12等。
它们可以用于各个方面的建筑设计和施工，例如平面布置、立面设计、构件尺寸和材料选用等。
在平面布置中，基本模数数值用于规划建筑的格局和空间分配。
以4作为基本模数，可以将平面划分为相等的小块，使得空间布局更加规整和统一。
同时，基于基本模数的平面布置也便于后续的施工和维护。
在立面设计中，基本模数数值可以用于统一建筑的立面比例和纵横比例。
通过使用统一的数值，可以使得建筑的外观显得协调和谐，增加视觉上的美感。
例如，使用8作为基本模数可以使得窗户和门的尺寸更加规范和统一。
在构件尺寸和材料选用中，基本模数数值可以用于规划和计算建筑结构和构件的尺寸。
通过将构件的尺寸按照基本模数的倍数进行设计，可以提高施工的效率和准确性，减少浪费和成本。
此外，基本模数数值也可以用于确定材料的规格和使用方式，使得材料的利用更加高效。
总之，建筑基本模数数值在建筑设计和施工中具有重要的作用，它可以提高建筑的整体性、协调性和施工效率。
通过合理运用基本模数数值，可以使得建筑设计更加规范、美观和经济。
建筑模数
模数数列适用范围：
水平基本模数1M至20M 主门窗洞口、构件截面等
竖向基本模数1M至36M 主建筑物层高、门窗打开、构件截面等
水平扩大模数3M、6M、12M、15M、30M、60M 主建筑物开间或柱距、进深或跨度、构配件尺寸和门窗洞口等
竖向扩大模数3M 主建筑高度、层高、门窗洞口等
分模数1/10M、1/5M、1/2M 主缝隙、构件节点、构配件截面等
水平基本模数1M，按100mm（1M）进级，幅度1M至20M
竖向基本模数1M，按100mm（1M）进级，幅度1M至36M
水平扩大模数3M、6M、12M、15M、30M、60M，按自身大小进级，幅度：
3M 3M至75M
6M 6M至96M
12M 12M至120M
15M 15M至120M
30M 30M至360M
60M 60M至360M，必要时不限
竖向扩大模数3M、6M、12M，按自身大小进级，幅度不限
分模数1/10M、1/5M、1/2M，按自身大小进级，幅度：
1/10M 1/10M至2M
1/5M 1/5M至4M
1/2M 1/2M至10M。
应用建筑统一模数制的作用和意义
应用建筑统一模数制的作用和意义

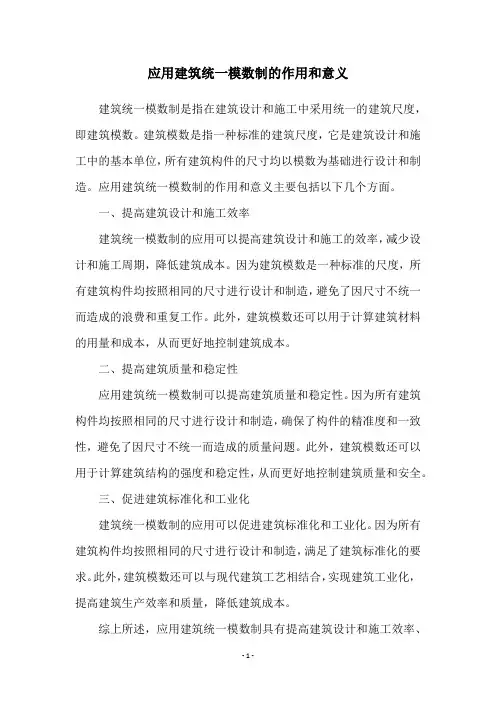

建筑统一模数制是指在建筑设计和施工中采用统一的建筑尺度，即建筑模数。
建筑模数是指一种标准的建筑尺度，它是建筑设计和施工中的基本单位，所有建筑构件的尺寸均以模数为基础进行设计和制造。
应用建筑统一模数制的作用和意义主要包括以下几个方面。
一、提高建筑设计和施工效率
建筑统一模数制的应用可以提高建筑设计和施工的效率，减少设计和施工周期，降低建筑成本。
因为建筑模数是一种标准的尺度，所有建筑构件均按照相同的尺寸进行设计和制造，避免了因尺寸不统一而造成的浪费和重复工作。
此外，建筑模数还可以用于计算建筑材料的用量和成本，从而更好地控制建筑成本。
二、提高建筑质量和稳定性
应用建筑统一模数制可以提高建筑质量和稳定性。
因为所有建筑构件均按照相同的尺寸进行设计和制造，确保了构件的精准度和一致性，避免了因尺寸不统一而造成的质量问题。
此外，建筑模数还可以用于计算建筑结构的强度和稳定性，从而更好地控制建筑质量和安全。
三、促进建筑标准化和工业化
建筑统一模数制的应用可以促进建筑标准化和工业化。
因为所有建筑构件均按照相同的尺寸进行设计和制造，满足了建筑标准化的要求。
此外，建筑模数还可以与现代建筑工艺相结合，实现建筑工业化，提高建筑生产效率和质量，降低建筑成本。
综上所述，应用建筑统一模数制具有提高建筑设计和施工效率、
提高建筑质量和稳定性、促进建筑标准化和工业化等重要作用和意义。
因此，建筑行业应该积极推广和应用建筑统一模数制，为建筑行业的可持续发展做出贡献。
建筑模数
建筑模数（construction module），建筑设计中，为了实现建筑工业化大规模生产，使不同材料、不同形式和不同制造方法的建筑构配件、组合件具有一定的通用性和互换性，统一选定的协调建筑尺度的增值单位。
建筑模数是指选定的尺寸单位，作为尺度协调中的增值单位，也是建筑设计、建筑施工、建筑材料与制品、建筑设备、建筑组合件等各部门进行尺度协调的基础，其目的是使构配件安装吻合，并有互换性。
我国建筑设计和施工中，必须遵循《建筑模数协调统一标准》（GBJ2-86）。
[1、基本模数：基本模数的数值规定为100mm，表示符号为M，即1M等于100mm，整个建筑物或其中一部分以及建筑组合件的模数化尺寸均应是基本模数的倍数。
2、扩大模数：指基本模数的整倍数。
扩大模数的基数应符合下列规定：1）水平扩大模数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。
2）竖向扩大模数的基数为3M、6M两个，其相应的尺寸为300mm、600mm。
3、分模数：指整数除基本模数的数值。
分模数的基数为M/10、M/5、M/2等3个，其相应的尺寸为10mm、20mm、50mm。
4、模数数列：指由基本模数、扩大模数、分模数为基础扩展成的一系列尺寸（模数数列的幅度及适用范围如下）。
1）水平基本模数的数列幅度为（1~20）M。
主要适用于门窗洞口和构配件断面尺寸。
2）竖向基本模数的数列幅度为（1~36）M。
主要适用于建筑物的层高、门窗洞口、构配件等尺寸。
3）水平扩大模数数列的幅度：3M为（3~75）M；6M为（6~96）M；12M为（12~120）M；15M为（15~120）M；30M为（30~360）M；60M为（60~360）M，必要时幅度不限。
主要适用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口尺寸。
4）竖向扩大模数数列的幅度不受限制。
模数
定义建筑模数（construction module），建筑设计中，为了实现工业化大规模生产，使不同材料、不同形式和不同制造方法的建筑构配件、组合件具有一定的通用性和互换性，统一选定的协调建筑尺度的增值单位。
建筑模数是指选定的尺寸单位，作为尺度协调中的增值单位，也是建筑设计、建筑施工、建筑材料与制品、建筑设备、建筑组合件等各部门进行尺度协调的基础，其目的是使构配件安装吻合，并有互换性。
我国建筑设计和施工中，必须遵循建筑模数协调统一标准》（GBJ2-86）。
分类1、基本模数：基本模数的数值规定为l00mm，表示符号为M，即1M等于l00mm，整个建筑物或其中一部分以及建筑组合件的模数化尺寸均应是基本模数的倍数。
2、扩大模数：指基本模数的整倍数。
扩大模数的基数应符合下列规定：1）水平扩大模数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm,600mm、1200mm、1500mm、3000mm、6000mm。
2）竖向扩大模数的基数为3M、6M两个，其相应的尺寸为300mm、600mm。
3、分模数：指整数除基本模数的数值。
分模数的基数为M/10、M/5、M/2等3个，其相应的尺寸为10mm、20mm、50mm。
4、模数数列：指由基本模数、扩大模数、分模数为基础扩展成的一系列尺寸（模数数列的幅度及适用范围如下）。
1）水平基本模数的数列幅度为（1~20）M。
主要适用于门窗洞口和构配件断面尺寸。
2）竖向基本模数的数列幅度为（1~36）M。
主要适用于建筑物的层高、门窗洞口、构配件等尺寸。
3）水平扩大模数数列的幅度：3M为（3~75）M；6M为（6~96）M；12M 为（12~120）M；15M为（15~120）M；30M为（30~360）M；60M为（60~360）M，必要时幅度不限。
主要适用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口尺寸。
4）竖向扩大模数数列的幅度不受限制。
简述建筑物的模数
简述建筑物的模数
建筑物的模数是指建筑设计中所使用的基本单位，通过模数可以确定建筑部件的大小、形状和数量，从而实现建筑部件的标准化和规范化。
建筑物的模数通常包括以下几个方面:
1. 建筑尺寸的模数：建筑尺寸的模数是指建筑部件的尺寸基准，通常采用厘米、米等计量单位。
例如，常见的建筑尺寸模数有：墙面尺寸、地面尺寸、楼梯尺寸等。
2. 装饰线条的模数：装饰线条的模数是指建筑部件的装饰线条基准，通常采用毫米等计量单位。
例如，常见的装饰线条模数有：腰线、窗台线、檐口线等。
3. 建筑部件的模数：建筑部件的模数是指建筑部件的基准，通常采用组件、模块等计量单位。
例如，常见的建筑部件模数有：窗户模数、门模数、柜子模数等。
建筑物的模数在建筑设计中具有重要的作用，可以提高建筑设计的标准化和规范化，降低建筑部件的制作和维护成本，提高建筑部件的互换性和可维护性，促进建筑行业的发展。
拓展:
建筑物的模数还可以应用于建筑行业的各个领域，例如:
1. 建筑尺寸的模数可以应用于建筑行业的各个领域，如建筑设计、建筑装修、建筑材料制造等。
2. 装饰线条的模数可以应用于建筑行业的各个领域，如建筑设计、建筑装修、建筑材料制造等。
3. 建筑部件的模数可以应用于建筑行业的各个领域，如建筑设计、建筑装
修、建筑材料制造等。
通过建筑物的模数，可以实现建筑行业的规范化和标准化，提高建筑行业的效率和质量，推动建筑行业的发展。
名词解释建筑模数
名词解释建筑模数
建筑模数是指建筑结构中的一个基本单位,通常是用来描述建筑物的高度和宽度的参数。
建筑模数在建筑设计和建造中非常重要,因为建筑物的高度和宽度必须满足一定的规范和标准,以确保其结构的强度和稳定性。
建筑模数通常是由两个数字组成,包括一个基础模数和一个高度模数。
基础模数是指建筑物地基所需的最小高度和宽度,而高度模数是指建筑物的最小高度范围,以确保建筑物不会超出基础高度。
建筑模数是根据建筑物的用途、类型和设计要求来确定的。
例如,住宅建筑的基础模数为每层2.0米,而工业建筑和仓库建筑的基础模数为每层3.0米。
在使用建筑模数时,建筑师和结构工程师必须确保建筑物符合规范和标准,以确保其安全和可靠性。
