钢板桩围堰的设计与施工
围堰工程钢板桩施工方案
围堰工程钢板桩施工方案一、施工前准备在进行围堰工程钢板桩施工前，需要做好以下准备工作： 1. 制定详细的施工计划和方案，包括施工流程、安全防护措施等。
2. 确定施工现场，清理施工区域，保证施工区域的平整度和稳定性。
3. 准备所需的钢板桩、施工机械设备、工具以及施工人员。
4. 对施工现场进行勘察，了解地质情况、地下管线等情况，并做好相应的防范措施。
二、施工步骤1. 钢板桩的安装1.根据设计要求和施工图纸的要求，确定钢板桩的安装位置和间距。
2.进行钢板桩的挖孔作业，保证孔洞的准确度和孔壁的平整度。
3.将钢板桩逐一安装到预定的位置，确保桩身的垂直度和水平度。
4.在安装过程中，注意检查桩间的垂直度和连接的牢固性。
2. 钢板桩墙的组装1.将已安装的钢板桩以特定的方式连接在一起，形成围堰工程所需的桩墙。
2.在组装过程中，注意调整桩墙的水平度和垂直度，确保桩墙的稳固性和密封性。
3.根据需要，可在桩墙内部进行填土或加入其他辅助材料，增加围堰工程的承载能力和密封性。
3. 围堰工程的验收1.完成钢板桩施工后，对围堰工程进行验收，检查围堰工程的牢固性、平整度、密封性等指标，确保工程质量达标。
2.如发现问题或不合格情况，及时进行整改，并重新验收，直到工程达到设计要求和标准要求为止。
三、施工注意事项1.施工现场需严格遵守安全操作规程，做好安全防护工作，保障施工人员的人身安全。
2.施工过程中需密切关注天气变化，避免在恶劣天气下进行作业。
3.对施工现场进行定期清理，保持施工区域整洁，确保施工机械设备的正常运转。
4.露天作业时需采取防护措施，避免发生因自然灾害引起的意外事件。
四、施工总结通过以上施工方案的实施，可以有效地完成围堰工程钢板桩的施工工作，保障工程的质量和安全，同时提高工程进度的效率。
在实际施工中，应根据实际情况灵活调整施工方案，确保工程的顺利进行和顺利竣工。

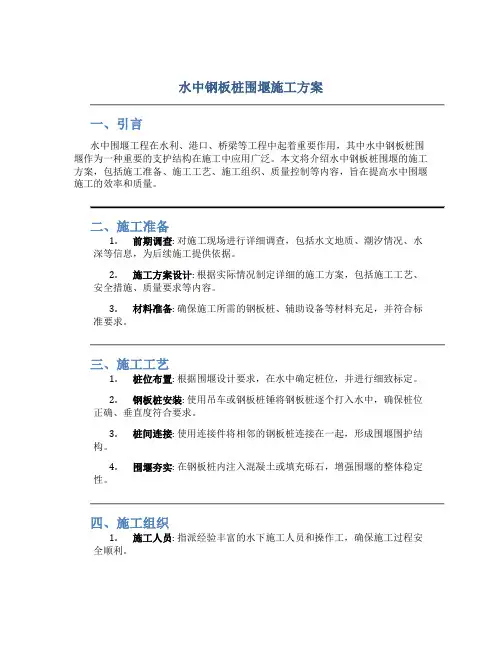

水中钢板桩围堰施工方案
水中钢板桩围堰施工方案一、引言水中围堰工程在水利、港口、桥梁等工程中起着重要作用，其中水中钢板桩围堰作为一种重要的支护结构在施工中应用广泛。
本文将介绍水中钢板桩围堰的施工方案，包括施工准备、施工工艺、施工组织、质量控制等内容，旨在提高水中围堰施工的效率和质量。
二、施工准备1.前期调查: 对施工现场进行详细调查，包括水文地质、潮汐情况、水深等信息，为后续施工提供依据。
2.施工方案设计: 根据实际情况制定详细的施工方案，包括施工工艺、安全措施、质量要求等内容。
3.材料准备: 确保施工所需的钢板桩、辅助设备等材料充足，并符合标准要求。
三、施工工艺1.桩位布置: 根据围堰设计要求，在水中确定桩位，并进行细致标定。
2.钢板桩安装: 使用吊车或钢板桩锤将钢板桩逐个打入水中，确保桩位正确、垂直度符合要求。
3.桩间连接: 使用连接件将相邻的钢板桩连接在一起，形成围堰围护结构。
4.围堰夯实: 在钢板桩内注入混凝土或填充砾石，增强围堰的整体稳定性。
四、施工组织1.施工人员: 指派经验丰富的水下施工人员和操作工，确保施工过程安全顺利。
2.施工管理: 设立专门的施工管理团队，负责施工进度、质量和安全管理等工作。
3.协调沟通: 与相关部门和单位充分协调，提前解决可能出现的问题，确保施工顺利进行。
五、质量控制1.材料审查: 对施工材料进行严格审查，保证符合标准要求。
2.施工监测: 安排专业人员对施工过程进行实时监测，并及时调整施工方案。
3.验收验收: 完成施工后，进行专业的验收工作，确保围堰结构符合设计要求。
六、总结水中钢板桩围堰施工是一项复杂的工程，需要对施工过程进行全方位的管理和控制。
通过科学的施工方案设计、严格的质量控制和高效的施工组织，可以提高围堰施工的效率和质量，确保工程顺利完成。
希望本文对水中围堰施工有所帮助，为相关工程提供参考依据。
拉森钢板桩围堰施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX水利枢纽工程2. 工程地点：XX省XX市XX县3. 工程规模：大（2）型水利枢纽工程4. 施工单位：XX建筑工程有限公司5. 施工时间：2023年1月1日至2023年12月31日二、施工背景为了确保水利枢纽工程的施工安全和质量，根据工程设计要求，本工程采用拉森钢板桩围堰施工方案。
拉森钢板桩围堰具有施工速度快、稳定性好、施工环境适应性强等优点，适用于各类水利、桥梁、港口等工程的围堰施工。
三、施工方案1. 施工准备（1）施工图纸及资料：熟悉施工图纸及有关技术资料，明确围堰设计要求、施工工艺、施工质量标准等。
（2）施工组织设计：编制详细的施工组织设计，明确施工进度、施工方法、施工工艺、施工质量控制措施等。
（3）施工队伍：组建专业施工队伍，包括施工管理人员、技术人员、施工人员等。
（4）施工设备：准备必要的施工设备，如拉森钢板桩、打桩机、吊车、挖掘机、装载机等。
2. 施工工艺（1）围堰设计根据工程设计要求，围堰采用双排拉森钢板桩结构，桩长为20米，桩间距为1.5米，桩顶高程为设计高程。
（2）施工顺序1）基础处理：清除施工场地内的杂物、树根等障碍物，平整场地，确保施工环境满足施工要求。
2）桩位放样：根据设计图纸，准确放样桩位，确保桩位偏差在允许范围内。
3）打桩施工：采用打桩机进行打桩，确保桩垂直度、桩位偏差及桩长符合设计要求。
4）锁口施工：在桩顶设置锁口，确保围堰整体稳定性。
5）连接施工：采用拉森钢板桩连接件将相邻钢板桩连接牢固。
6）围堰封闭：在围堰内侧设置挡水板，确保围堰封闭效果。
（3）施工步骤1）基础处理：采用挖掘机、装载机等设备进行基础处理，确保场地平整。
2）桩位放样：使用全站仪等测量设备，准确放样桩位。
3）打桩施工：采用打桩机进行打桩，确保桩垂直度、桩位偏差及桩长符合设计要求。
4）锁口施工：在桩顶设置锁口，确保围堰整体稳定性。
5）连接施工：采用拉森钢板桩连接件将相邻钢板桩连接牢固。
承台钢板桩围堰专项工程施工设计方案
05 环境保护、节能减排举 措汇报
环境保护法规遵守情况说明
1
严格遵守国家及地方环境保护法律法规，确保施 工过程中的各项环保指标达标。
2
定期对施工现场进行环保检查，及时发现并整改 存在的环保问题。
3
加强环保宣传教育，提高施工人员的环保意识， 确保施工过程中的环境保护措施得到有效执行。
节能减排技术应用案例分享
在施工过程中采用绿色施工技术，如封闭式施工、扬 尘控制等，降低施工对周边环境的影响。
加强施工现场的绿化工作，提高施工现场的绿化率， 营造良好的施工环境。
未来改进方向和目标设定
进一步完善环保管理体系，提高环保管理水平，确保施工 过程中的各项环保指标持续稳定达标。
加大节能减排技术研发和推广应用力度，推动绿色施工技 术的创新和发展。
施工现场周边环境复杂，需考虑对周 边建筑物、道路和管线等设施的影响 。
设计目标与要求
01
02
03
04
确保承台钢板桩围堰在施工过 程中的稳定性、安全性和止水
效果。
满足承台施工的各项工艺要求 ，保证施工质量。
尽可能降低施工成本，提高施 工效率。
减少对周边环境的影响，确保 施工环保。
相关法律法规及标准规范
施工准备
进行场地平整、测量放线、材料准备等工作 。
围堰结构施工
进行围堰内部支撑系统、止水系统、排水系 统等结构的施工。
钢板桩施工
按照布置方案进行钢板桩的插打、拔出和回 收等施工操作。
安全监测与应急处理
在施工过程中进行安全监测，并制定应急处 理预案以应对可能出现的异常情况。
03 结构设计与计算分析
钢板桩结构受力特点分析
针对安全风险点控制不足的问题，建议加强现场安全管理和监控，及 时发现和处理安全隐患。
钢板桩围堰工程方案
钢板桩围堰工程方案一、项目概述钢板桩围堰工程是一种常用的河道、湖泊等水工建筑工程，用于防止水土流失和保护岸坡安全，具有防洪、排涝、改善土壤条件等功能。
本项目位于某市某河段，河流岸坡较陡峭，存在较多水土流失和岸坡坍塌问题，需要进行钢板桩围堰工程来加固保护。
二、工程内容1. 工程范围：本项目涉及的工程范围主要包括河道两岸的钢板桩围堰、护坡、河床疏浚等工程。
2. 工程特点：本项目所在河段水流湍急，岸坡土质松软，岸坡高差较大，要求围堰工程具有较强的抗冲刷和抗渗透能力。
三、工程设计1. 钢板桩围堰设计：根据实际情况，选择合适的钢板桩规格和长度，采用挤压安装的方式固定在岸坡上，形成一道连续的围堰结构，增强岸坡的稳定性和抗冲刷能力。
2. 护坡设计：在围堰上游和下游设置适当的护坡结构，用以加强岸坡的支撑和防护作用，保护围堰结构不受冲刷和渗透侵蚀。
3. 河床疏浚：对于局部淤积和泥沙堆积严重的地方，需要进行河床疏浚工程，使水流通畅，减少冲刷和渗透对围堰的影响。
四、材料选用1. 钢板桩：选择优质的钢板材料，具有良好的耐腐蚀性和强度，适合在水中长期使用。
2. 护坡材料：选用混凝土、石子等材料，在护坡结构上特别处理，具有良好的抗冲刷和防渗透性能。
3. 基础材料：钢筋混凝土基础，具有坚固的支撑和抗压能力。
五、施工工艺1. 钢板桩安装：采用挤压安装的方式，逐步固定在岸坡上，保证围堰连续性和牢固性。
2. 护坡施工：在围堰上游和下游设置护坡结构，采用混凝土浇筑和铺石工艺，确保护坡的稳定性和防护效果。
3. 河床疏浚：采用机械疏浚和人工清理相结合的方式，清理河床淤积和泥沙堆积。
六、安全监测1. 安全监测：在施工过程中，设立专人负责工程安全监测，及时发现存在的安全隐患并采取相应的安全措施。
2. 工程验收：工程结束后，对围堰结构和护坡工程进行检测和验收，确保工程质量和安全。
七、环保措施1. 环境保护：施工过程中，要严格按照环保要求，避免产生噪音、粉尘和污染，减少对周边环境的影响。
钢板桩围堰方案
钢板桩围堰方案一、方案背景钢板桩围堰是一种常见的隔离水体的围护结构，广泛应用于河道、港口、水库等水利工程以及建筑工程中。
它能有效地保护工程施工现场、加固土壤和土石方，起到隔离和稳定的作用。
二、方案概述钢板桩围堰方案是利用钢板桩作为隔水及抗渗结构，将其拼装精准地围合施工区域，阻止水体进入施工现场。
其主要优点包括施工简便、经济实用、施工效率高，以及可反复使用等。
三、施工流程1. 定位测量：在施工现场确定围堰范围，并进行测量，确保围堰精确安装。
2. 安装钢板桩：按照设计要求，将钢板桩嵌入地面，使其紧密连接，形成闭合结构。
桩的定位和垂直度需通过测量进行控制。
3. 密封处理：将钢板桩之间的间隙用地膜、胶条等材料进行密封，防止渗漏。
4. 施工围堰：将围堰区域内的水排出，确保施工现场干燥。
5. 辅助加固：根据需要，在围堰结构的周围进行辅助加固，如加装横梁或加固支撑桩。
四、方案优势1. 施工简便：钢板桩围堰方案施工简单、效率高，不需要特殊施工技术，适用范围广。
2. 经济实用：采用钢板桩围堰方案相比于传统的围堰结构，成本更低。
3. 施工效率高：钢板桩围堰方案具有施工速度快、易于组装和拆卸的优势，大大缩短了工期。
4. 可反复使用：钢板桩可以反复使用，具有良好的经济和环境效益。
五、方案应用钢板桩围堰方案广泛应用于以下领域：1. 水利工程：河道整治、河堤加固、水库建设等。
2. 港口工程：码头建设、泊位修建等。
3. 基础工程：基坑支护、地下工程开挖等。
4. 建筑工程：施工围护、地下室施工等。
六、方案注意事项1. 安全施工：在进行钢板桩围堰施工时，要加强安全防护措施，确保施工人员的人身安全。
2. 质量控制：在施工过程中，应严格按照设计要求进行施工，并定期检查围堰结构的质量，确保围堰的稳定性和密封性。
3. 环境保护：施工过程中要注意水体的污染防控，采取相应的措施，减少施工对周边环境的影响。
七、方案总结钢板桩围堰方案是一种简单实用、经济高效、易于施工和拆卸的围堰结构方案。
拉森钢板桩围堰施工方案
拉森钢板桩围堰施工方案拉森钢板桩是一种常用于围堰施工的工程材料，其具有结构牢固、施工方便、可重复使用等优点，被广泛应用于各类水利、道路、房地产等工程中。
本文将详细介绍拉森钢板桩围堰的施工方案，以期为相关工程的实施提供参考。
一、施工前准备工作在进行拉森钢板桩围堰的施工前，需要进行相关准备工作，如下：1. 桩位勘测：根据工程图纸确定桩位，并进行勘测标识，确保施工精度。
2. 材料准备：准备好所需的拉森钢板桩和连接件，并对其进行检查，确保质量符合要求。
3. 设备调试：检查施工所需的挖掘机、钢板桩振动器等设备的操作情况，并进行必要的调试和维护。
4. 工程环境准备：清理施工现场，确保施工区域的平整及安全，消除潜在的危险隐患。
二、施工流程拉森钢板桩围堰的施工流程包括以下几个步骤：1. 挖掘基坑：根据桩位标识，在预定的位置进行挖掘基坑，确保基坑底部平整、垂直度符合要求。
2. 定位安装：将拉森钢板桩正确地安装在基坑四周，桩与桩之间的间距控制在设计要求范围内。
使用振动器将钢板桩振入地下，直至达到设计要求的深度。
3. 连接固定：在钢板桩的连接处安装连接件，并使用螺栓进行牢固固定，确保桩体连接牢固可靠。
4. 疏浚处理：对于出现泥沙或杂物的桩位，需进行疏浚处理，以确保钢板桩的良好穿入。
5. 后期加固：根据设计要求，在围堰内部加设水平支撑或倚靠地基支撑构件，以增加围堰的稳定性和负荷承载能力。
6. 环境保护：在施工过程中，注意保护周围环境，妥善处理剩余材料和废弃物。
三、施工注意事项在进行拉森钢板桩围堰施工时，需要注意以下事项：1. 施工安全：严格遵守安全操作规程，佩戴必要的安全装备，保障作业人员的安全。
2. 施工精度：保持施工精度，确保桩位准确，防止桩体偏斜或倾倒。
3. 桩体连接：连接件和螺栓的选择和安装要符合设计规范，确保连接牢固。
4. 材料质量：使用符合标准要求的拉森钢板桩和连接件，杜绝使用破损或损坏的材料。
5. 环境保护：施工过程中，要注意减少噪音和震动对周围居民的影响，做好环境保护工作。
钢板桩围堰施工
钢板桩围堰施工1、钢板桩围堰设计1.1、钢板桩围堰结构围堰采用拉森IV钢板桩，钢板桩每根宽度40cm o钢板桩顶标高高出原地面30Cm,在原地面处设置一圈双拼40c工字钢作钢板桩围橡，并兼作钢板桩施工的导向框，顺桥向设置一道内支撑，四周设置角撑。
根据临近墩105#墩开挖基底地质，初步拟定钢板桩围堰内封底混凝土厚度0.1~0.3米，实际封底厚度根据现场地质条件具体确定。
由于钢板桩底位于砂层中，砂无粘聚力易松散，且钢板桩入土深度是按下端简支情况考虑，钢板桩时刻处于不稳定平衡状态，故基坑开挖完后，封底混凝土须及时施工，尽快利用其强度对钢板桩起一道支撑作用，增加钢板桩的稳定性。
承台结构尺寸为9.8χ7m,为满足承台开挖及模板安装施工工作面要求，结合单根钢板桩宽度，钢板桩围堰和承台之间长边每侧留 1.1米的施工工作面距离，承台钢板桩围堰的平面尺寸为：12x9.2m（一个承台需要106根钢板桩）。
103#墩系梁，桩基直径1.8米，桩中心间距8.2米，考虑系梁施工工作面，系梁钢板桩围堰的平面尺寸为12χ4m（一个系梁80根钢板桩）。
1.2、钢板桩围堰结构受力验算由于承台、系梁基坑开挖深度较大，故在钢板桩顶下30cm处设置一道围橡做内支撑,钢板桩下端打入砂层中，按简支考虑。
设钢板桩的入土深度为t,其最不利工况为基坑开挖完成且封底混凝土浇筑前基坑开挖后，钢板桩受土压力作用，发生挠曲变形，上下两个支撑点。
、b均允许自由转动，基坑内撑由于钢板桩向前挤压，故产生被动土压力Ep,基坑夕M则产生主动土压力EA o验算步骤省略。
1.3、钢板桩施工工艺1.3.1、施工准备(1)、主墩的钻孔桩完成后，移走钻机，拆除钻孔平台。
(2)、在桩基施工完成后,对围堰范围内原地面进行清理片岩除桩基筑岛施工时填筑的片石、砖渣等坚硬杂物，避免在钢板桩插打位置遇到障碍物。
(3)、支撑系统材料加工。
主墩承台围堰支撑系统材料包括双工40c工字钢。
(4)、在钢板桩堆放基地对钢板桩进行分类、整理，发现缺陷随时调整，选用同种型号的钢板桩，进行弯曲整形、修正、切割、焊接，整理出施工需要的型号(拉森IV号钢板桩)、规格(400×170×15.5mm)、数量(12mχ214根)的钢板桩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢板桩围堰的设计与施工
【摘要】根据钢板桩围堰的实际受力状况建立力学模型。
通过理论计算确定钢板桩围堰的实际受力，并通过实际施工情况验证该方法的可行性。
比规范中采用的经验算法具有更高的精确性和安全性，能够更好的满足工程施工需要。
【关键词】钢板桩围堰；设计；施工
目前，对于钢板桩围堰的设计主要是沿用《公路桥涵施工手册》和教科书中的经验算法。
由于经验算法带有很大的近似性，并不一定能够真实反映钢板桩围堰的实际受力状况，有时会出现较大的偏差，给围堰的使用带来很多不安全因素。
笔者在洪泽苏北灌溉总渠大桥施工中，为避免出现较大的变形，在对钢板桩围堰设计时采用了理论算法。
经实践检验，理论算法能够较为精确的反映围堰的实际受力状况，对于合理设置内支撑和减小封底厚度起到了重要的保证作用。
下面就钢板桩围堰的设计与施工做详细论述：
一、已知条件
1.1 承台尺寸：10.3m（横桥向）×6.4m（纵桥向）×
2.5m（高度），底部设计有10.7×6.8m×1.0m的封底砼。
1.2 承台及河床高程
承台顶面设计高程为h=5.0m，河床底高程为5.5m，河床淤集深度约为30cm。
1.3 水位情况
正常水位：h常=10.8m（此时水深5.3m），最高水位hmax =11.5m
（水深6.0m），围堰设计时按最高水位考虑。
1.4 水流速度
因该桥位于水电站下游，水流较为湍急。
设计时速v=1.0 m/s，不考虑流速沿水深方向的变化。
1.5 河床水文地质条件
河床土质良好，多为粘土、亚粘土，局部有亚砂土，承载力较强。
围堰基底至河床部分土质为粘土(层厚约2m)、亚砂土(硬塑状态，很湿，层间无承压水，层厚约为1m)。
二、拟定方案
结合河床地质情况及施工要求，拟采用日本产钢板桩进行围堰施工，长度为15m，宽度为40cm，厚度为18cm。
围堰顶面标高拟定为12.5m，高出最高水位1.0m。
围堰设计图3，所有内围囹均采用56b工字钢制作，节点采用焊接（施工中严格执行钢结构施工规范）。
为确保整个围囹的刚度和稳定性，对每层中间一道工字钢上面加焊型钢并将上下四道工字刚用25#槽钢焊接连接。
在施工期间安排专人值班以防吊物碰撞。
三、围囹（支撑）内力计算
3.1 确定受力图式
3.1.1 钢板桩嵌制形式
河床底部土质较为密实，假定钢板桩底部嵌固于(钢板桩入土深度)t/3=1.5 m处，即承台底2.0m处。
（封底砼厚度采用50cm）
3.1.2 动水压力
p=10khv2×b×d/2g=53.2kn
3.1.3 河床土质为亚粘土，为不透水层，但考虑到钢板桩施工中会引起板侧土体的扰动，缝隙里充满水，所以考虑水压力的影响。
土压力计算取用浮容重，
υ’=19.4-9.8=9.6kn/m3，ιj=30~50kpa，σ=100kpa。
3.1.4 经分析可知迎水面为最不利受力面，以此为计算面。
所承受荷载假定由两根工字钢平均承担，计算两根工字钢的共同受力。
由受力图式可知，此结构为四次超静定结构，因计算较为繁琐，计算过程不在此详细叙述，得出最大支撑力为2734.95kn，最大弯矩为1117.59kn。
四、验算钢板桩的入土深度是否满足要求
钢板桩入土深度达4.5m，从桥位处地质勘探资料分析，持力层中无承压水，如经计算各道支撑的受力均能满足要求，可不验算钢板桩的入土深度。
五、根据求得的内力验算钢板桩的受力状态及变形情况
由内力计算结果可知，mmax=1117.59kn?m。
钢板桩外缘拉应力σ=mmax/w=123mpa＜340mpa(容许应力)，满足要求。
六、验算工字钢的受力状态
6.1 轴向受力
由计算可知，最大支撑反力发生在第二道围囹处，其数值为2734.95kn，因工字钢与钢板桩连接处均采用焊接，且角撑刚度较
大，不考虑其失稳，仅考虑纵向挠曲，系数取ζ=2，此时其承载力p=292.9×10-4m2×340×106n/m2/2=498 0kn，
安全系数n=4980/2734.95=1.8，其承载力满足要求。
6.2 横向工字钢的抗弯能力
假定支撑反力p=2734.95kn平均作用在横向工字钢上（长度按8.8m计算），荷载集度q=2734.95/8.8=310.8kn/m。
经计算，对工字钢跨中产生的最大弯矩ml/2=864.5kn?m。
工字钢抵抗弯矩
m`=1000kn?m。
安全系数n=1000/864.5=1.15（此处未考虑钢板桩与工字刚的共同作用，实际情况应更为安全），承载力满足要求。
6.3 工字钢挠度
在上述弯矩的作用下，计算出工字钢的跨中挠度l=14mm，满足施工及使用要求。
七、钢板桩竖向承载力的验算
因此钢板桩围堰将利用作为钻机平台，其承受的竖向荷载有：
7.1 钻机及其配套设备自重：150kn；
7.2 支架及其他施工荷载：100kn；
7.3 钢板桩自重：1300kn；
7.4 围囹自重：300kn。
合计：1850kn
上述竖向荷载全部靠钢板桩侧摩阻力及其桩尖反力承担，查相关规范及工程地质报告，计算如下:
桩侧摩阻力p1=（13.8+9.6）
×2×5.7×10=2668kn;
桩尖反力p2=117根×8.85e-3m2/根
×100kpa=104kn
合计:[p]=2668+104=2772kn
安全系数n=2772/1850=1.5，承载力满足要求。
八、围堰整体稳定性验算
钢板桩围堰的整体稳定性仅表现围堰在动水压力作用下的抗倾覆能力。
该动水压力与钢板桩入土深度范围内所受的土压力相平衡。
因钢板桩围堰底部嵌入地基中达4.5米，在动水压力作用下所能承受的土压力要比动水压力要大的多，此处可不必验算，其整体稳定性应能得到很好的保证。
九、施工中注意事项
该钢板桩围堰在整个工程施工中极为顺利，经实测各单元的变形与计算结果相符。
施工中要注意以下几点：
9.1 钢板桩的堵漏
一般的做法是在钢板桩施打过程中用棉絮、黄油等填充物填塞接缝。
刚开始时我们也采用此法，效果不是很理想，后在钢板桩全部插打完毕开始抽水安装围囹时，采用一边抽水一边顺着钢板桩的接缝下溜较干细砂的方法，借助水压力将细砂吸入接逢内而达到堵漏的目的，对于变形较大的接缝在围囹安装后用棉絮塞填。
经现场实施，效果非常明显，施工期间在围堰内仅设置一台潜水泵即可将漏水抽净。
9.2 围囹的安装
围囹的安装应随着抽水的深度逐层实施，安装过程中要密切注意河床水位的变化，并安排专人负责施工期间的抽水工作。
值得注意的是工字钢与钢板桩的连接，由于钢板桩在插打过程中受多方面的影响，整个围堰的侧面顺直度较差，工字钢安装后与钢板桩之间有较大的间隙。
为防止围堰的变形，要求将工字钢与钢板桩之间的间隙全部用型钢焊接支撑连接，围堰的四个角更应加强。
十、结束语
用理论算法进行钢板桩围堰的设计能够较为真实的反映钢板桩的实际受力状态，从而具有较大的安全性。
采用逐层抽水加固的施工方案较为方便，在基底土质良好的条件下可以实现“干法施工”，不需要采取水下封底，在质量上易于保证。
