电动汽车充电桩电表的应用与控制方法
汽车充电桩专用电表的应用方案
汽车充电桩专用电表的应用方案一、背景近期，关于鼓励电动汽车充电桩投资的利好政策密集出台，从发改委发布《关于加强城市停车设施建设的指导意见》，到李克强总理提出加快电动汽车充电基础设施，再到国务院办公厅下发《关于加快电动汽车充电基础设施建设的指导意见》，充电桩行业迎来重大的发展机遇。
充电桩投资的增长，也带来了内部用电计量设备的需求。
新宏博智能电表，为各类充电桩厂家及系统集成商提供了一整套配电系统监测，充电电能计量产品及解决方案。
二、产品概述智能电表采用现代先进的微电子技术、计算机技术、电测量技术以及数据通信技术研制而成。
新宏博智能电表具有极高的性能价格比，且具有测试精度高、性能稳定的特点，无需外部供电可查询参数配置和电量、采用DIN35mm轨道，方便安装于各种充电桩箱体内部。
三、应用方案交流充电桩应用方案交流充电桩是指采用传导方式为具有车载充电机的电动汽车提供交流电源的专用供电装置，最大额定功率为7kW，主要适用于为小型乘用车慢速充电。
交流充电桩作为输出设备，需要对输出电能进行计量和控制，通过安装交流电能表和控制断路器实现这两个功能。
目前全系列交流电表均达到0.5s级有功电能的计量等级，符合GB/T28569-2012国家标准，为用户提供高精度的计量方案。
同时，根据充电桩功率大小、交直流应用，新宏博丰富的计量产品线，单相或三相，1P到4P的尺寸，满足各类安装环境要求，为用户提高最佳计量方案。
直流充电桩应用方案直流充电桩，也称快速充电桩，小型直流充电桩一般功率在12kW左右，往往安装在公共场合，其目的是让待充电车辆在较短时间内，补充50-60%以上的电能。
不同于交流充电桩，直流充电桩需要将内部计量设备更换成直流电表。
直流电能表可达到1级计量精度，并支持最大4路直流线路用电计量，能够直接测量显示系统的用电量和历史用电量，并带有RS485接口，与微机进行数据交换。
产品选型表用电种类型号产品图片主要功能单相交流XHB-DDS1252D系列单相电能、电流规格20(80)、RS485通讯接口、MODBUS/DLT645协议、全电参量测量，导轨式安装三相交流XHB-DTSD系列电流规格20(80)、0.5S级精度、RS485通讯接口、MODBUS/DLT645协议、可编程、全电参量测量，导轨式安装三相交流XHB-SHD系列多路计量、交直流混合计量、0.5S级精度、RS485通讯接口、MODBUS/DLT645协议、可编程、全电参量测量，导轨式安装直流XHB-DZG1252D系列直流电压、电流、功率、电能、RS485通讯接口，导轨式安装四、案例目前新宏博智能电表已应用在大量交流充电桩和直流充电桩中，以下分别是交流充电桩和直流充电桩的实际应用案例。
充电桩 电能 计量 方案
充电桩电能计量方案
充电桩电能计量方案是指在充电桩使用过程中，对充电电能进行计量和计费的方案。
下面是一种充电桩电能计量方案的基本流程：
1. 电能计量装置的选择：选择适合的电能计量装置，可以采用智能电能表、测量单元等设备。
2. 电能计量参数配置：对电能计量装置进行参数配置，包括电能计量单位、费率、计量精度等设置。
3. 电能计量数据采集：电能计量装置实时采集充电桩的用电数据，包括充电桩的用电量、用电时间等信息。
4. 电能计量数据传输：将电能计量数据传输给充电桩管理系统，可以通过有线或无线通信方式进行数据传输。
5. 电能计量数据处理：充电桩管理系统接收到电能计量数据后，进行数据处理，包括数据分析、统计等操作。
6. 电能计量数据存储：将电能计量数据存储在数据库中，以备后续查询、统计和计费等需求。
7. 电能计量数据计费：依据电能计量数据进行计费，根据费率和用电量等参数计算出充电费用。
8. 电能计量数据报表：生成充电桩电能计量数据报表，可以提
供给用户查询和管理，以及用于监管部门的审计等需求。
以上是一个基本的充电桩电能计量方案流程，实际应用中会根据具体需求和情况进行适当的调整和改进。

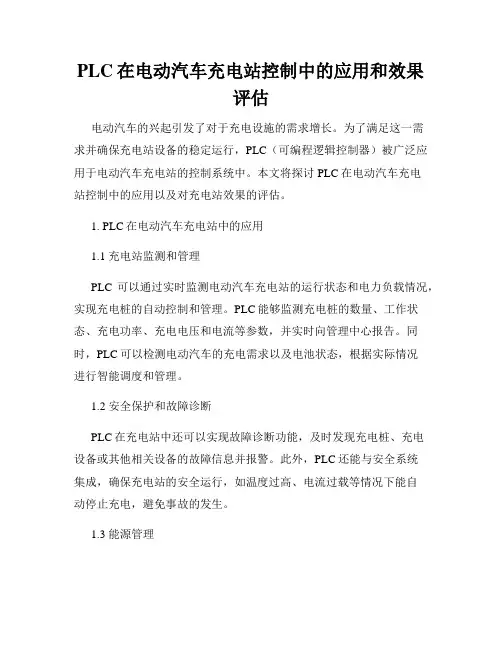

PLC在电动汽车充电站控制中的应用和效果评估
PLC在电动汽车充电站控制中的应用和效果评估电动汽车的兴起引发了对于充电设施的需求增长。
为了满足这一需求并确保充电站设备的稳定运行，PLC（可编程逻辑控制器）被广泛应用于电动汽车充电站的控制系统中。
本文将探讨PLC在电动汽车充电站控制中的应用以及对充电站效果的评估。
1. PLC在电动汽车充电站中的应用1.1 充电站监测和管理PLC可以通过实时监测电动汽车充电站的运行状态和电力负载情况，实现充电桩的自动控制和管理。
PLC能够监测充电桩的数量、工作状态、充电功率、充电电压和电流等参数，并实时向管理中心报告。
同时，PLC可以检测电动汽车的充电需求以及电池状态，根据实际情况进行智能调度和管理。
1.2 安全保护和故障诊断PLC在充电站中还可以实现故障诊断功能，及时发现充电桩、充电设备或其他相关设备的故障信息并报警。
此外，PLC还能与安全系统集成，确保充电站的安全运行，如温度过高、电流过载等情况下能自动停止充电，避免事故的发生。
1.3 能源管理由于电动汽车充电站需要大量的电力供应，PLC可以实现充电桩的能源管理，确保电力分配合理。
PLC能够实时监测电网负荷情况，控制充电桩的功率输出，以减少对电网的影响。
此外，PLC还能够实现电能计量，记录每辆电动汽车的充电量、消耗及费用等信息。
2. PLC在电动汽车充电站控制中的效果评估2.1 系统稳定性PLC作为电动汽车充电站控制系统的核心部件，其稳定性对整个充电站的运行至关重要。
通过合理的硬件选型、软件编程和系统调试，PLC能够提供高可靠性和稳定性。
充电站的运行数据显示，PLC所控制的充电桩能够稳定运行，并能够快速响应不同用户的充电需求。
2.2 故障诊断和维护效率PLC具备强大的故障诊断和自我保护能力。
在发生故障或异常情况时，PLC能够及时发现并报警，指示维护人员定位问题，加快故障处理速度。
此外，PLC的模块化设计使得更换故障部件变得简单和快捷，提高了维护效率。
2.3 充电效率和用户体验PLC可以根据充电桩的工作状态和电动汽车的充电需求进行智能调度。
电动汽车单相交流充电桩使用说明书
团?许继电源有限公司ZCJ31-32A-220V-V20 系列单相交流充电桩用说明1概述1.1适用范围ZCJ31 系列单相交流充电桩适用于为具有车载充电机的电动汽车提供交流电能。
ZCJ31 系列单相交流充电桩的系统简单，占地面积小，可以很方便地安装于各种公共、单位内部及小区内部停车场内，同时也可安装在各种大、中、小型电动汽车充电站中。
它采用自助方式操作，适用于无人管理的各种停车场，用户可自主完成充电、付费等操作。
是小型电动汽车主要的充电设备。
1.2型号说明产品型号定义如下：ZCJ31：31 系列为单相交流充电桩。
V20 ：充电桩版本代号R01：充电桩功能配置（详见附表）S01：充电桩结构代号（S01：P1型；S02：W1 型；S03:P3型）1.3产品系统构成交流充电系统由A 型漏电流检测保护开关、电能表、交流控制单元ACCU、辅助电源、充电插座、人机交互单元组成。
国网版交流充电桩，人机界面配置“计费认证单元EVIU801+ 全触摸屏”，EVIU801 进行交易与电度信息采集，并与充电控制单元ACCU 通讯；充电控制单元ACCU 与车辆BMS 进行信息交互进行充电控制。
社会版交流充电桩，人机界面可配置“计费认证单元EVIU801+ 全触摸屏”或者“单色液晶+键盘”。
产品系统框架构成如图1-1 所示：辅助供电单元计费认证单元A型剩余电流保护开关交流输入电源图1-1 交流充电桩产品组成框架1)A 型剩余电量保护开关：根据GB/T 18487.1-2015 要求设计。
2)充电接口：与车辆的耦合接口，根据GBT 20234.3充电接口设计标准设计。
人机交互单元输入／输出过、欠压保护过温保护急停保护电子锁止保护电流采样交流充电控制单元ACCU电压采样防雷保护输出控制过流保护交流充电接口3)充电控制单元：该控制单元具备控制交流输入通断、与车辆进行数据传递等功能，以保障用户、设备和车辆的安全。
4)计费认证单元：该模块单元采集用户用电信息并传输给用户终端，且数据经过加密处理可通过无线传输方式上传至运营管理中心。
电动汽车充电桩的智能用电计量与结算系统设计
电动汽车充电桩的智能用电计量与结算系统设计随着电动汽车的普及和需求的增加，电动汽车充电桩的智能用电计量与结算系统设计显得尤为重要。
该系统的设计需要满足准确计量充电电量、方便用户结算费用的需求，同时确保系统的稳定性和安全性。
本文将介绍电动汽车充电桩的智能用电计量与结算系统的设计要点。
一、系统介绍电动汽车充电桩的智能用电计量与结算系统旨在为用户提供准确的充电电量计量以及便捷的费用结算服务。
系统由三个主要组成部分构成，分别是电表采集模块、数据库管理模块和用户结算模块。
1. 电表采集模块电表采集模块是系统中最核心的部分，通过与充电桩连接，实时采集充电电量数据。
为了确保数据的准确性，电表采集模块需要具备高精度的采集能力，并能够有效地进行数据传输和存储。
2. 数据库管理模块数据库管理模块负责对采集到的充电电量数据进行存储和管理。
通过建立一个专门的数据库来存储数据，可以方便地进行数据的查询和分析，为用户提供详细的充电记录和消费明细。
3. 用户结算模块用户结算模块是系统中与用户直接交互的部分，主要负责计算用户的电费，并提供用户进行费用结算的方式。
用户可以通过手机APP、微信支付等方式进行充值和结算，实现便捷的充电服务。
二、系统设计要点为了确保电动汽车充电桩的智能用电计量与结算系统的功能和性能，需要考虑以下几个关键要点。
1. 数据准确性系统的核心功能是准确计量充电电量，因此电表采集模块需要具备高精度的数据采集能力。
在设计电表采集模块时，可以采用先进的电表传感器和信号处理技术，提高采集数据的准确性。
另外，应定期对电表进行校准和维护，确保充电电量的准确计量。
2. 数据安全性用户的隐私数据是需要保护的重要资产，系统需要采取严格的数据安全措施，确保用户数据不被泄露或篡改。
可以采用数据加密和访问权限控制等技术手段，对用户数据进行保护。
此外，还可以建立日志管理系统，定期检查系统操作日志，及时发现和处理异常情况。
3. 费用结算便利性为了提供便捷的费用结算服务，用户结算模块需要支持多种支付方式，并与第三方支付平台进行对接。

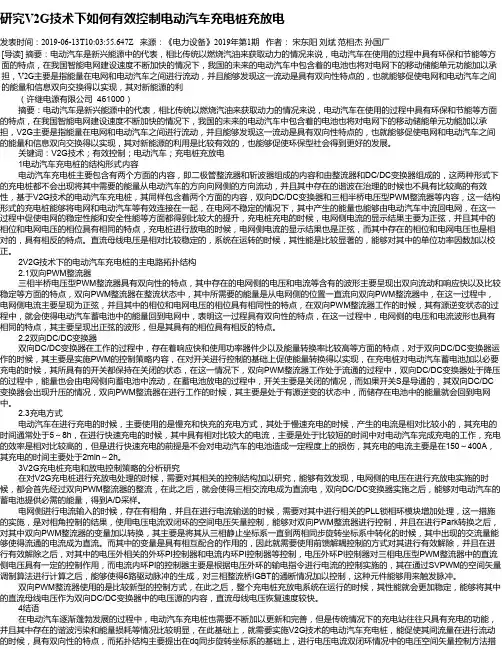

研究V2G技术下如何有效控制电动汽车充电桩充放电
研究V2G技术下如何有效控制电动汽车充电桩充放电发表时间：2019-06-13T10:03:55.647Z 来源：《电力设备》2019年第1期作者：宋东阳刘斌范相杰孙国厂[导读] 摘要：电动汽车是新兴能源中的代表，相比传统以燃烧汽油来获取动力的情况来说，电动汽车在使用的过程中具有环保和节能等方面的特点，在我国智能电网建设速度不断加快的情况下，我国的未来的电动汽车中包含着的电池也将对电网下的移动储能单元功能加以承担，V2G主要是指能量在电网和电动汽车之间进行流动，并且能够发现这一流动是具有双向性特点的，也就能够促使电网和电动汽车之间的能量和信息双向交换得以实现，其对新能源的利（许继电源有限公司 461000）摘要：电动汽车是新兴能源中的代表，相比传统以燃烧汽油来获取动力的情况来说，电动汽车在使用的过程中具有环保和节能等方面的特点，在我国智能电网建设速度不断加快的情况下，我国的未来的电动汽车中包含着的电池也将对电网下的移动储能单元功能加以承担，V2G主要是指能量在电网和电动汽车之间进行流动，并且能够发现这一流动是具有双向性特点的，也就能够促使电网和电动汽车之间的能量和信息双向交换得以实现，其对新能源的利用是比较有效的，也能够促使环保型社会得到更好的发展。
关键词：V2G技术；有效控制；电动汽车；充电桩充放电1电动汽车充电桩的结构形式内容电动汽车充电桩主要包含有两个方面的内容，即二极管整流器和斩波器组成的内容和由整流器和DC/DC变换器组成的，这两种形式下的充电桩都不会出现将其中需要的能量从电动汽车的方向向网侧的方向流动，并且其中存在的谐波在治理的时候也不具有比较高的有效性，基于V2G技术的电动汽车充电桩，其同样包含着两个方面的内容，双向DC/DC变换器和三相半桥电压型PWM整流器等内容，这一结构形式的充电桩能够将电网和电动汽车等有效连接在一起，在电网不稳定的情况下，其中产生的能量也能够由电动汽车中流回电网，在这一过程中促使电网的稳定性能和安全性能等方面都得到比较大的提升，充电桩充电的时候，电网侧电流的显示结果主要为正弦，并且其中的相位和电网电压的相位具有相同的特点，充电桩进行放电的时候，电网侧电流的显示结果也是正弦，而其中存在的相位和电网电压也是相对的，具有相反的特点。
充电桩专用电表度数
充电桩专用电表度数充电桩专用电表度数是指用于记录充电桩的用电量的电表。
随着电动车的普及，充电桩的数量也在不断增加，而电表作为充电桩的重要组成部分，起到了记录和监控用电情况的作用。
下面将从充电桩专用电表度数的定义、作用、使用方法以及未来发展等方面进行详细介绍。
一、充电桩专用电表度数的定义充电桩专用电表度数是指记录充电桩用电量的计量仪表。
它能够准确记录充电桩的用电情况，包括充电桩的充电量、用电时间、电压、电流等相关信息。
充电桩专用电表度数的准确性和稳定性对于充电桩的正常运行和用电安全至关重要。
1. 监控充电桩的用电量：充电桩专用电表度数可以实时记录充电桩的用电情况，包括每次充电的电量、时间等信息。
通过对用电量的监控，可以及时了解充电桩的使用情况，为管理者提供参考依据。
2. 统计分析用电情况：通过对充电桩专用电表度数的统计分析，可以了解充电桩的用电趋势、高峰期等信息，为用电管理和规划提供参考。
3. 节能减排：通过对充电桩专用电表度数的监测，可以发现用电过程中的能耗问题，并采取相应的措施进行节能减排。
三、充电桩专用电表度数的使用方法1. 安装：充电桩专用电表度数需要安装在充电桩电路中，通常安装在充电桩的电源输入端。
安装时要确保电表与充电桩电路的连接正确可靠。
2. 读数：充电桩专用电表度数通常有液晶显示屏，可以直接读取充电桩的用电情况。
读数时要注意记录下充电桩的用电量、时间等信息，以便后续分析和管理。
3. 维护：充电桩专用电表度数需要定期进行维护和检修，确保其正常运行。
维护包括清洁、校准、防雷等工作，以提高电表的准确性和稳定性。
四、充电桩专用电表度数的未来发展随着电动车的普及和充电桩的增多，充电桩专用电表度数的发展也面临着新的机遇和挑战。
未来，充电桩专用电表度数可能会出现以下发展趋势：1. 智能化：充电桩专用电表度数可能会与互联网、物联网等技术相结合，实现远程监控和管理。
2. 数据化：充电桩专用电表度数可能会进行数据化处理和分析，为充电桩的用电管理提供更多的信息和决策支持。
电动车充电桩使用与管理方案
电动车充电桩使用与管理方案随着新能源汽车的广泛应用，电动车充电桩作为其配套设施，在现代城市交通中扮演着越来越重要的角色。
本方案旨在为电动车充电桩的使用和管理提供一个专业、详细的标准流程，以确保充电桩的正常运行，提高使用效率，同时保障用户安全。
一、使用指南1.1 用户注册与认证在使用充电桩之前，用户需要进行注册和身份认证。
充电桩服务提供商应提供一个用户友好的注册界面，并通过实名认证确保用户信息的真实性。
1.2 查找与导航用户可通过手机应用、充电桩上的屏幕或导航系统查找附近的充电桩。
导航系统应能提供实时路线指引，包括充电桩的位置、状态和可用性。
1.3 充电操作用户到达充电桩位置后，通过手机应用或充电桩上的二维码扫描功能，启动充电过程。
充电桩应支持多种支付方式，如手机支付、充电卡支付等。
1.4 充电监控用户可在应用中实时监控充电进度和费用消耗。
充电桩应具备智能诊断系统，以便在充电过程中出现问题时及时通知用户。
1.5 充电结束与支付充电完成后，用户可在应用中结束充电过程并支付费用。
支付系统应支持多种支付方式，并提供电子发票服务。
二、管理方案2.1 设备维护充电桩服务提供商应定期对充电桩进行维护和检查，确保其正常运行。
维护记录应详细记录在系统中，便于追踪和管理。
2.2 安全管理服务提供商需制定严格的安全管理制度，包括消防安全、电气安全等，并定期对相关人员进行安全培训。
2.3 用户服务服务提供商应设立客户服务热线，处理用户的咨询、投诉和紧急情况。
同时，应通过应用推送通知，告知用户充电桩的更新、维护等信息。
2.4 数据分析服务提供商应对充电桩的使用数据进行收集和分析，以优化充电桩的布局、提高使用效率，并为用户提供更好的服务。
三、附录3.1 术语表- 电动车充电桩：为电动车提供充电服务的设备。
- 充电服务提供商：提供电动车充电服务的企业或组织。
- 充电卡：用于身份认证和支付的实体卡片。
3.2 参考文献- 国家标准《电动车充电站设计与施工规范》- 《城市电动车充电基础设施建设与管理条例》四、结语本使用与管理方案旨在为电动车充电桩的运营提供一个高效、安全、用户友好的环境。
