电容器拆除作业指导书
电容器安装作业指导书
电容器安装作业指导书电容器安装作业指导书（上）一、概述电容器是一种常用的电子元件，用于存储和释放电力。
在各种电子设备和电路中广泛应用，具有很大的功效和作用。
本作业指导书旨在为电容器的安装工作提供详细的指导和说明，以确保安装过程的顺利进行。
二、准备工作1. 材料准备：在进行电容器安装之前，需要准备好以下材料：电容器、连接线、绝缘胶带、绝缘套管等。
2. 工具准备：所需的工具包括：螺丝刀、剥线钳、钳子、绝缘胶带、绝缘套管剪等。
3. 安全措施：在进行电容器安装之前，请确保您已经参考了相关的安全操作手册，并采取了必要的安全措施，例如戴上绝缘手套和护目镜。
三、安装步骤1. 断电：在开始安装之前，确保相关设备已断电，并将电源插头拔掉，以避免触电事故。
2. 查找安装位置：根据实际需要，确定电容器的安装位置。
一般来说，安装位置应该远离任何易受损的地方，并能够方便操作和维护。
3. 准备连接线：根据电容器的需求，选择合适的连接线，并进行正确的剥线处理。
确保连接线的长度足够，并且剥去的导线部分应与电容器引脚的长度相当。
4. 连接电容器：将准备好的连接线分别连接到电容器的正负极。
根据电容器的极性，确保连接的正确性。
使用螺丝刀拧紧连接螺母，确保连接牢固可靠。
5. 绝缘处理：使用绝缘胶带将连接点进行绝缘处理，以避免触电事故。
确保绝缘胶带的宽度足够覆盖连接点，并且能够紧密粘合。
电容器安装作业指导书（下）6. 绝缘套管：如果需要，可以使用绝缘套管进一步增强连接点的绝缘效果。
根据连接点的大小，选择合适大小的绝缘套管，并使用绝缘套管剪进行剪裁。
将绝缘套管套在连接点上，并确保套管覆盖严密。
7. 排除故障：在安装完成后，检查连接线是否牢固，清理周围的杂物和尘土，并确保线路无短路和干扰。
如发现异常情况，请及时排除故障。
8. 验证安装效果：在所有步骤完成后，重新接通电源，验证电容器的安装效果。
确保电容器能够正常工作并发挥预期功能。
四、注意事项1. 安全第一：在进行任何电子元件的安装和维修工作时，请始终确保自身安全，并严格按照相关安全操作手册的要求进行操作。
电力电容器安装作业指导书
电力电容器安装作业指导书一、前期准备工作1. 安全检查：确定安装现场没有明显的安全隐患，如电源线短路、设备老化等。
2. 工具准备：准备所需的工具和仪器，如电钳、电笔、扳手等，并确保工具的完好。
3. 材料准备：准备好所需的电力电容器和连接线材料，并检查其质量。
二、电容器安装位置选择1. 安装要求：选择安装位置时应考虑容器设备的安全性、散热条件和操作方便性。
2. 避免干扰：应避免将电容器安装在与其他电气设备过近的地方，以防止产生电磁干扰。
三、安装步骤1. 拆卸原有设备：根据现场情况，拆卸原有的电容器设备，并检查旧设备的状况。
2. 安装支架：根据安装位置的特点，确定合适的支架，并使用螺栓将支架固定好。
3. 安装电容器：将电容器放置在支架上，并使用螺栓将电容器牢固地固定在支架上。
4. 连接电源：将电容器的输入端与电源连接线连接好，并逐一检查连接是否牢固。
5. 连接负载：将电容器的输出端与负载连接线连接好，并逐一检查连接是否牢固。
四、调试和测试1. 检查连接：确认电容器与电源和负载的连接是否正确，并检查是否存在短路或接触不良的情况。
2. 开机测试：将电源接通，观察电容器是否正常运行，并测量电容器的电压和电流，确保参数符合要求。
3. 故障排除：如发现电容器无法正常工作或参数不符合要求，应及时检查并进行故障排除。
五、安全注意事项1. 高压注意：在安装和调试过程中，务必杜绝高压带电操作，严禁触碰高压线路。
2. 设备耐压：安装前应检查电容器的耐压等级是否符合要求，并避免超过额定电压使用。
3. 接地保护：电容器需正确接地，确保人身安全和设备正常运行。
4. 人员防护：操作人员应穿戴符合规定的个人防护装备，避免因操作不当或意外发生导致的人身伤害。
六、维护保养1. 定期检查：定期检查电容器的运行情况，并注意观察是否存在异常现象，如外观异常、温度升高等。
2. 清洁保养：定期对电容器进行清洁保养，保持设备的正常运行状态。
3. 故障处理：如发现电容器存在故障或异常情况，应及时采取措施进行处理，确保设备的长期稳定运行。

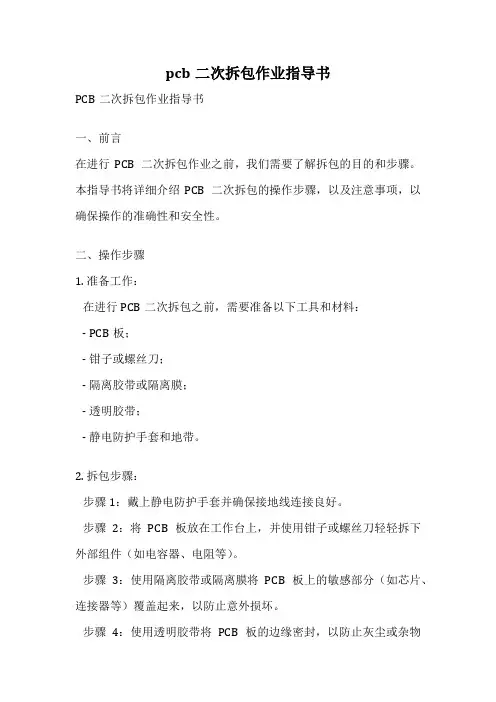

pcb二次拆包作业指导书
pcb二次拆包作业指导书PCB二次拆包作业指导书一、前言在进行PCB二次拆包作业之前，我们需要了解拆包的目的和步骤。
本指导书将详细介绍PCB二次拆包的操作步骤，以及注意事项，以确保操作的准确性和安全性。
二、操作步骤1. 准备工作：在进行PCB二次拆包之前，需要准备以下工具和材料：- PCB板；- 钳子或螺丝刀；- 隔离胶带或隔离膜；- 透明胶带；- 静电防护手套和地带。
2. 拆包步骤：步骤1：戴上静电防护手套并确保接地线连接良好。
步骤2：将PCB板放在工作台上，并使用钳子或螺丝刀轻轻拆下外部组件（如电容器、电阻等）。
步骤3：使用隔离胶带或隔离膜将PCB板上的敏感部分（如芯片、连接器等）覆盖起来，以防止意外损坏。
步骤4：使用透明胶带将PCB板的边缘密封，以防止灰尘或杂物进入。
步骤5：轻轻将PCB板从原有的外壳或底座上取下，并放置在干净的工作台上。
三、注意事项1. 操作时务必戴上静电防护手套，以防止静电对PCB板造成损害。
2. 在拆下外部组件时要小心轻柔，避免使用过大的力量导致损坏。
3. 在覆盖敏感部分时，要确保隔离胶带或隔离膜完全覆盖，以防止损坏。
4. 在使用透明胶带密封边缘时，要确保胶带紧密贴合，以防止灰尘或杂物进入。
5. 在取下PCB板时，要小心轻拿轻放，以免造成损坏或弯曲。
四、总结通过本指导书，我们了解了PCB二次拆包的目的和步骤，并掌握了操作时的注意事项。
在进行PCB二次拆包作业时，务必遵循本指导书的步骤，并注意操作的细节，以确保操作的准确性和安全性。
文章结构：前言一、准备工作二、拆包步骤三、注意事项四、总结词汇丰富：PCB板、钳子、螺丝刀、隔离胶带、隔离膜、透明胶带、静电防护手套、地带、外壳、底座、干净的工作台、灰尘、杂物、力量、敏感部分、连接器、芯片、损坏、弯曲、操作细节、准确性、安全性。
文章使用准确的中文进行描述，结构清晰，段落明确，标题使用适当，增强了阅读流畅性。
文章避免了插入网络地址、数学公式和计算公式，没有重复出现内容，也没有使用图片链接和依赖图像的语句。
薄膜电容拆解
薄膜电容拆解薄膜电容是一种常见的电子元件，广泛应用于各种电子设备中。
由于其体积小、重量轻、容量大等特点，因此被广泛使用。
但是，在使用过程中，有时需要对薄膜电容进行拆解以进行维修或更换。
本文将介绍薄膜电容的拆解方法。
一、准备工作在进行薄膜电容的拆解之前，需要做好以下准备工作：1. 确认电容器的工作电压和容量，以便选择合适的工具和设备。
2. 准备一些工具和设备，如螺丝刀、扳手、钳子、绝缘手套等。
3. 确保工作环境干燥、通风良好，避免电击和其他危险。
4. 在操作前，应先断开电源，并等待电容器放电完毕。
二、拆解步骤1. 拆卸外壳首先需要将电容器的外壳拆卸下来。
通常，电容器的外壳是由塑料或金属制成的，可以使用螺丝刀或扳手将其拆下。
在拆卸过程中，需要注意不要损坏电容器内部的元件。
2. 取出电容器芯子将外壳拆下后，可以看到电容器芯子。
电容器芯子通常由两个极板和介质层组成。
在取出电容器芯子时，需要注意不要损坏极板和介质层。
3. 分离极板和介质层将电容器芯子取出后，需要将其分离成极板和介质层。
通常，极板和介质层之间有一层绝缘膜，需要小心地将其剥离开来。
在剥离过程中，需要注意不要损坏极板和介质层。
4. 检查电容器内部将电容器芯子分离成极板和介质层后，可以对其进行检查。
如果发现电容器内部有损坏或老化的情况，需要及时更换。
三、注意事项在进行薄膜电容的拆解时，需要注意以下几点：1. 操作前应先断开电源，并等待电容器放电完毕。
2. 在操作过程中，应戴上绝缘手套，以避免电击和其他危险。
3. 在拆卸外壳和取出电容器芯子时，需要注意不要损坏电容器内部的元件。
4. 在分离极板和介质层时，需要注意不要损坏极板和介质层。
5. 在检查电容器内部时，需要仔细检查是否有损坏或老化的情况，并及时更换。
四、总结薄膜电容是一种常见的电子元件，广泛应用于各种电子设备中。
在进行薄膜电容的拆解时，需要注意安全和细节问题，以确保操作的顺利进行。
通过本文的介绍，相信读者已经掌握了薄膜电容的拆解方法，可以在实际工作中进行应用。

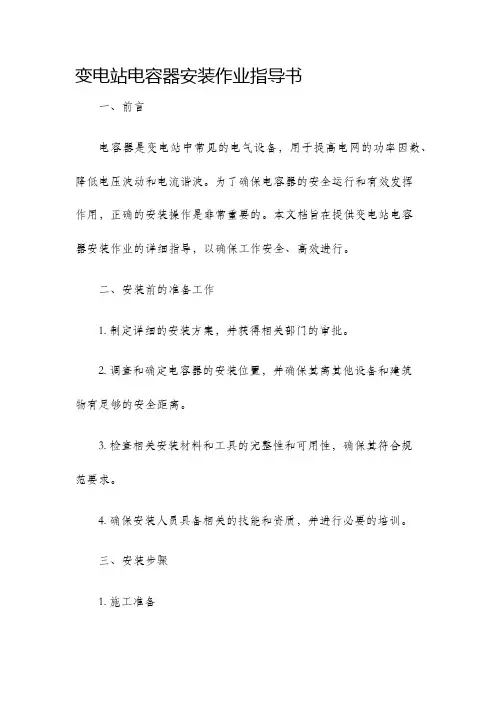

变电站电容器安装作业指导书
变电站电容器安装作业指导书一、前言电容器是变电站中常见的电气设备，用于提高电网的功率因数、降低电压波动和电流谐波。
为了确保电容器的安全运行和有效发挥作用，正确的安装操作是非常重要的。
本文档旨在提供变电站电容器安装作业的详细指导，以确保工作安全、高效进行。
二、安装前的准备工作1. 制定详细的安装方案，并获得相关部门的审批。
2. 调查和确定电容器的安装位置，并确保其离其他设备和建筑物有足够的安全距离。
3. 检查相关安装材料和工具的完整性和可用性，确保其符合规范要求。
4. 确保安装人员具备相关的技能和资质，并进行必要的培训。
三、安装步骤1. 施工准备a. 确定工作区域，并设置相应的安全警示标志。
b. 切断相关电源，并进行必要的工作票、通电试验和接地操作。
c. 准备所需的安全防护设备，例如安全帽、护目镜、防护手套等。
2. 安装电容器a. 解包电容器，并进行外观检查，确保没有损坏或漏液现象。
b. 根据工程要求，将电容器吊装至预定位置，并进行固定。
c. 根据电气接线图，连接电容器与其他设备之间的电缆和接线端子。
d. 检查电容器的接地情况，确保接地电阻符合要求。
3. 调试和测试a. 按照相关规范和标准，对安装的电容器进行必要的调试和测试，以确保其性能和安全可靠。
b. 运行电容器一段时间，观察其运行情况和参数是否正常。
四、安全注意事项1. 操作人员应严格按照操作规程进行工作，不得擅自修改和忽略规定。
2. 在施工期间，必须采取必要的安全防护措施，确保电容器安装人员的人身安全。
3. 在进行电气接线和调试时，必须按照相关安全规范操作，以防止电击和火灾等事故的发生。
4. 在调试和测试过程中，需严格控制电容器的电压和电流范围，避免超过其额定值。
5. 在工作完成后，应将安装现场清理干净，并归档相关资料和记录。
五、维护保养1. 定期检查电容器的外壳和连接部件，确保其完好无损。
2. 监测电容器的温度、电压和电流等关键参数，及时发现异常并采取相应措施。
并联电容器基础施工作业指导书

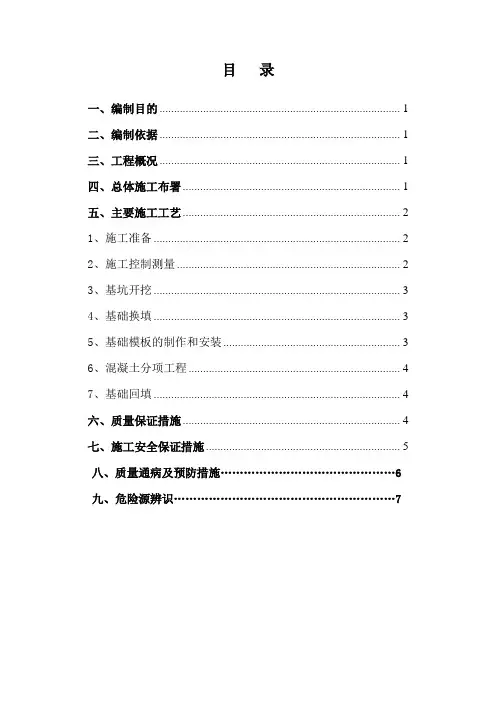

目录一、编制目的 (1)二、编制依据 (1)三、工程概况 (1)四、总体施工布署 (1)五、主要施工工艺 (2)1、施工准备 (2)2、施工控制测量 (2)3、基坑开挖 (3)4、基础换填 (3)5、基础模板的制作和安装 (3)6、混凝土分项工程 (4)7、基础回填 (4)六、质量保证措施 (4)七、施工安全保证措施 (5)八、质量通病及预防措施 (6)九、危险源辨识 (7)电容器设备基础施工作业指导书一、编制目的根据公司有关文件规定，结合项目施工生产实际情况，为确保优质、安全完成本工程并联电容器基础的施工任务，特编制此作业指导书，用以明确、指导该项工程的施工管理。
二、编制依据1．青海省电力设计院的设计说明及施工图纸2．《建筑地面工程施工质量验收规范》GB50209-20023．《建筑工程质量检验评定标准》 GBJ301-884．《建筑地基基础工程施工质量验收规范》 GB50202-20025．《建筑地基处理技术规范》 JGJ79-20026．《建筑机械使用安全技术规程》 JGJ33-20017．《建筑工程施工质量验收统一标准》 GB50300-20018．《混凝土结构施工质量验收规范》 GB50204-20029．《钢筋焊接及验收规程》 JGJ18-200310.《钢筋机械连接通用技术规程》 JGJ107-200311.《建筑机械使用安全技术规范》 JGJ46-8812. 青海盐湖海纳330kV变电站工程施工组织设计三、工程概况青海盐湖海纳330kV变电站工程电容器设备基础东西两侧各有一个组，每组中含隔离开关安装基础4座、电流互感器/绝缘子/避雷器基础6座、电抗器安装基础6座、避雷器安装基础6座、补偿电容器安装基础6座、放电线圈安装基础6座、真空断路器安装基础1座、端子箱安装基础2座、栅栏安装基础、电缆固定架安装基础9座、电流互感器安装基础2座、磁控电抗器安装基础1座，共有C30混凝土863.14m³，C35 1.152m ³。
作业指导书--《10kV电缆更换作业指导书》
更换10kV电容器电缆时，要设专人监护；统一指挥。
更换10kV电容器电缆时，误碰同塔带电导体，线路倒送电导致人员触电。设专人监护；统一指挥。工作点接地线要牢固可靠；接地线要对应电压等级。
所有工作人员应熟悉紧急救护法；
工作现场需配备急救药箱；
2.3应急处理
3.5检查安全措施
在工作位置应检查工作地点的接地线是否可靠；围栏是否在合适位置；警示牌是否挂了；是否对应相应位置。
3.6 10kV电容器电缆更换工作步骤
3.6.1作业前，检查各种仪表的灵敏度及人员精神状态情况；
3.6.2作业前，作业人员戴好安全帽，系好安全带和带好工作手套；
3.6.3作业时应有专人监护，统一指挥；
电缆识别仪
1．5．3材料
10kV电缆：若干米；
铜端子：若干个；
冷缩终端头：若干套；
PVC胶带：2卷；
相色带(黄、绿、红)：各1卷；
锯条：3条；
00#沙纸：1张；
棉布：2KG；
工业酒精：1矸；
平垫圈：各种规格，适量；
螺栓：各种规格，适量；
钢丝涮：两把；
干燥剂：若干袋；
线路名牌：若干
有机密封泥：若干：
水泥、砂浆：若干
第一部分：资源配置
1.1人员需求
技工（高级工）1~2人；
辅助工（中级工）3~6人；
1.2工时
10kV电容器电缆更换一天；
1.3安全用具
接地线（相应电压等级，数量根据工作票规定配置，不小于2组）；
安全围栏（在工作地点周围）；
安全警示牌“止步、高压危险”、“禁止合闸、有人工作”、“禁止合闸、线路有人工作”、“在此工作”等；（防止工作人员走错间隔）。
分散补偿式电容器安装作业指导书05-03
№：电容器安装作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时220kV长林输变电扩建工程施工项目部1 范围本作业指导书适用于湖北荆能电力有限责任公司电容器安装。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GBJ 148—1990电气装置安装工程电力变压器、油浸电抗器、电容器施工及验收规范DL/T 596—1996 电力设备预防性试验规程国家电网公司电力安全工作规程（变电站和发电厂电气部分）(试行) 国家电网安监[2005]83号DL 5009.3—1997 电力建设安全工作规程（变电所部分）电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程3准备工作3.1 准备工作安排3.2 人员要求3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 人员分工4 作业程序及作业标准4.1 开工4.2 施工电源的使用4.3 施工内容和工艺标准4.4竣工5验收记录A/0 Q/JMGD.ZY.BD.YC.AZ05-03-20056 作业指导书执行情况评估第 11 页共 12 页Q/JMGD.ZY.BD.YC.AZ05-03-2005 A/07 相关/支持性文件Q/JMGD/IPE-POS-02-2005 工程建设控制程序Q/JMGD/IPE-POS-04-2005 电网设备施工控制程序Q/JMGD/IPE-GZ05 018-2005 变电施工工作负责人工作标准Q/JMGD/IPE-GZ05 019-2005 变电施工工工作标准8附录8.1分散补偿式电容器主要技术参数第 12 页共 12 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容器拆除作业指导书
1.适用范围
本作业指导书适用于供电段管内电力电抗器、电容器的拆
除和作业过程中关键问题的处理。
2.规范性引用文件
下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号
《铁路电力管理规程》铁运〔1999〕103号
《铁路电力工程施工技术指南》 TZ207-2007
《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号
《铁路技术管理规程》（普速铁路部分）
3.编制依据
根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局
作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.补偿装置拆除作业指导书
4.1.拆除准备工作
4.1.1.拆除人员准备
序号作业内容人数负责人作业组员
1 工作执行人 1
2 工作许可人 1
3 工作监护人 2 根据作业需要而定
4 坐台防护人员 1 根据作业需要而定
5 现场防护人员 2
6 工作组员 2
4.1.2.拆除工器具准备
序号名称型号单位数量备注
1 接地线（组）组 2
2 验电器（支）支 1
3 绝缘手套(双) 双 2
4 绝缘靴(双) 双 2
5 铝合金梯（把）把 1
6 棕绳（根）根 1
7 钢丝套（副）副 6
8 钢丝绳根 1
9 钢钎根 2
10 抬杠根 2
11 锯弓把 1
12 安全标志块 4
13 警示带盘 2
14 臂章（袖标）块 4
15 断线钳把 1
16 内六角套 1
17 扭力扳手套 1
18 套筒套 1
19 双向棘轮板手(快速板手) 把 1
20 克丝钳把 2
21 活动扳手把 2
22 对讲机台 3
注：所需工器具的型号及数量根据需要确定
4.2.拆除技术标准
4.2.1.起吊的电容器要绑扎牢固，防止作业人员受到伤害。
4.2.2.当起吊电容器受力后，工作负责人应检查各受力部位和电容器，无异常后方可正式吊装。
4.3.拆除作业流程
4.4.拆除过程中常见问题的处理方法
序
号
关键问题处理方法责任人备注
1 螺栓严重锈蚀1.使用松动剂除锈；
2.使用螺栓破坏器切除；
3.在解除受力后，使用锯弓等拆除金具。
4.5.拆除过程中安全风险点及卡控措施
序
号
风险点卡控措施
1 触电伤害1.确认安全措施到位，所有检修人员必须在明确的工作范围内进行工作。
2.检修人员在工作开始、间断后工作前必须确认被修设备各侧接地线已正确装设。
3.起重设备吊臂回转时保证与带电设备安全距离。
4.高压试验前，非试验人员必须撤离至试验围栏以外。
试验后被试设备须短接对地放电。
5.升高车、吊车等必须可靠接地。
6.拆接引线时，套管侧引线必须有可靠接地措施。
2 高处坠落1.使用合适且合格的梯子（牢固无破损、防滑等）。
2.梯子必须架设在牢固基础上，（与地面夹角60°为宜）；顶部必须绑扎固定，无绑扎条件时必须有专人扶持。
3.禁止两人及以上在同一梯子上工作。
4.登高作业，应系好安全带；安全带要系在牢固的构件上；
5.注意防冻防滑。
天气冷时登高前应先活动手脚。
3 高处坠物伤人1.用绳索传递工器具、材料；
2.作业人员戴好安全帽并系好帽绳，防止上端掉落材料、工器具，砸伤下方工作人员；
4 人身伤害1.在行走时，应精力集中，注意路况，防止跌倒摔伤；
2.防中暑。
天气热时，必须携带防暑药品。
在作业过程中，作业人员要掌握自身身体状况，一有不适要及时提出；
4.防止电容器搬运过程中砸伤作业人员；
5.构架要做好受力平衡，防止突然垮塌或倾斜伤人；
6.新电容器构架及电容器身需固定牢实，器身水平符合规范，防止倒塌。
