物料衡算物料衡算的准则就是质量守恒定律，即“进入一个系统的全部物料必等于离开这个系统的全部物料，再加上过程损失量和在系统中积累量”。
依据质量守恒定律，对研究系统作物料衡算，可由下式表示[13]：∑G进=∑G出+∑G损+∑G积其中式中：∑G进——输入物料量总和；∑G出——输出物料量总和；∑G损——总的物料损失量；∑G积——系统中的积累量。
根据设计任务，苯酐生产能力为80000吨/年，产品纯度达到99.9wt%按照8000小时开工计算，每小时的生产能力：80000×1000×99.9%/8000= 9990kg/h3.1 反应器中氧化反应的物料衡算3.1.1 氧化反应过程的衡算基准本次设计以每小时生产9990kg为基准，进料量9400kg/h，转化率99.8%；生成苯酐的选择性约为0.8；空气与邻二甲苯进料比为9.5:1；主要副产品为苯酞、顺酐、苯甲酸、柠槺酐、二氧化碳、一氧化碳等。
3.1.2 氧化反应过程的物料衡算图画出衡算方框图，标出有关计算目标，然后进行计算：图3-1 反应过程物料衡算图3.1.3 氧化反应过程的物料衡算：邻二甲苯与空气催化氧化的主反应式：106 32 148 18x 3y 9990 z所以主反应中：(1)邻二甲苯消耗量：9990148106=x x = 7155 kg/h 氧气消耗量：9990148y 332=⨯ y =6480 kg/h 水的生成量： 9990148z 318=⨯ z = 3645 kg/h （2） 邻二甲苯转化率为99.8%，且邻二甲苯的进气量为9400kg/h ，所以： 邻二甲苯生产苯酐的选择性为：7155/9400/99.8%=77.27%。
（3）设计进料空邻比为9.5:1，所以空气进料量计算：5.91w 9400=w 空 =89300 kg/h 空气中 O 2所占的比例为21%，所以工艺空气中氧气的进料量：w 氧 = 89300×21%= 18753kg/h 。

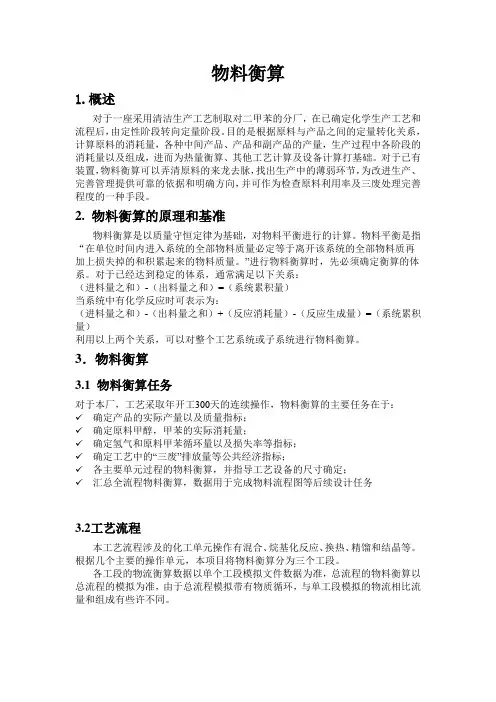

物料衡算

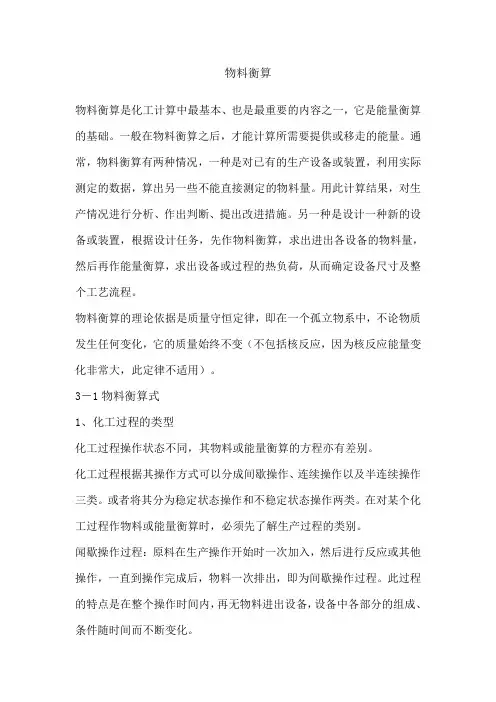

物料衡算物料衡算是化工计算中最基本、也是最重要的内容之一，它是能量衡算的基础。
一般在物料衡算之后，才能计算所需要提供或移走的能量。
通常，物料衡算有两种情况，一种是对已有的生产设备或装置，利用实际测定的数据，算出另一些不能直接测定的物料量。
用此计算结果，对生产情况进行分析、作出判断、提出改进措施。
另一种是设计一种新的设备或装置，根据设计任务，先作物料衡算，求出进出各设备的物料量，然后再作能量衡算，求出设备或过程的热负荷，从而确定设备尺寸及整个工艺流程。
物料衡算的理论依据是质量守恒定律，即在一个孤立物系中，不论物质发生任何变化，它的质量始终不变（不包括核反应，因为核反应能量变化非常大，此定律不适用）。
3－1物料衡算式1、化工过程的类型化工过程操作状态不同，其物料或能量衡算的方程亦有差别。
化工过程根据其操作方式可以分成间歇操作、连续操作以及半连续操作三类。
或者将其分为稳定状态操作和不稳定状态操作两类。
在对某个化工过程作物料或能量衡算时，必须先了解生产过程的类别。
闻歇操作过程：原料在生产操作开始时一次加入，然后进行反应或其他操作，一直到操作完成后，物料一次排出，即为间歇操作过程。
此过程的特点是在整个操作时间内，再无物料进出设备，设备中各部分的组成、条件随时间而不断变化。
连续操作过程：在整个操作期间，原料不断稳定地输入生产设备，同时不断从设备排出同样数量（总量）的物料。
设备的进料和出料是连续流动的，即为连续操作过程。
在整个操作期间，设备内各部分组成与条件不随时间而变化。
半连续操作过程：操作时物料一次输入或分批输入，而出料是连续的，或连续输入物料，而出料是一次或分批的。
稳定状态操作就是整个化工过程的操作条件（如温度、压力、物料量及组成等）如果不随时间而变化，只是设备内不同点有差别，这种过程称为稳定状态操作过程，或称稳定过程。
如果操作条件随时间而不断变化的，则称为不稳定状态操作过程，或称不稳定过程。
间歇过程及半连续过程是不稳定状态操作。
物料衡算名词解释
物料衡算名词解释
物料衡算是指在制造过程中，根据成本核算的理论，以资料为基础，将原材料的各种性质及其单位成本合理的衡量，最终以此为依据衡量出原材料的成本，从而完成成本计算的一种技术方法。
物料衡算的基本原理是根据生产时间，原材料的损耗及给予的报酬，以及原材料的价值用量等各方面，综合考虑原材料的单位成本，以确定最合适和最实用的原材料成本衡量方法。
物料衡算从材料准备到物料入库，包括材料价格核算、库存管理、供应商经营分析等，让管理者适当控制添加费用，从而达到节省成本的作用。
为了使物料衡算更加科学有效，以达到节约成本的目的，管理者应该把握以下几个重点：
首先，应研究市场规律，对原材料的购入价格进行趋势分析和计算，以便采取有针对性的处理措施;其次，把握原材料价值用量，按需采购，根据不同阶段的价格变动适时进行调节;再次，科学控制库存，根据生产力量的变化，做好库存的统计和管理;最后，规定供应商的标准，对供应商的服务进行合理的考核，以确保原材料的可靠供应。
物料衡算是企业管理的一项重要工作，应当把它作为全面成本核算的重要组成部分，切实执行物料衡算技术，以便有效地降低资源投入，提高经济效果，实现企业的节约和增效目标。
以上就是对物料衡算的简单解释。
物料衡算不仅能够有效地控制
原材料的成本，而且可以更好地把握供应商，实施库存管理等，更好地实现企业节约和增效的目标。
物料衡算
4.2.2
衡算基准
1、时间基准 对连续稳定流动体系，以单位时间作基准。该基准 可与生产规模直接联系 对间歇过程，以处理一批物料的生产周期作基准。 2、质量基准 对于液、固系统 ，因其多为复杂混合物选择一定 质量的原料或产品作为计算基准 。 若原料产品为单一化合物或组成已知，取物质量 （mol）作基准更方便。
要注意： （1）对多个设备过程，并非每个体系写出的所有 方程式都是独立的； （2）对各个体系独立物料衡算式数目之和>对总过 程独立的物料衡算式数目。 过程独立方程式数目最多=组分数×设备数 过程由M个设备组成，有C个组分时则最多可能列 出的独立物料衡算式的数目 = MC个。
对全塔进行总物料衡算得
D+W=200 (a)
对苯进行物料衡算得
DxD +0.01W =2000.4 (b)
由塔顶馏出液中苯的回收率得
DxD =2000.4 0.985 (c)
联解式(a)、(b)和(c)得
D=80kmolh-1，W=120 kmolh-1，xD=0.985
3、体积基准
对气体选用体积作基准。通常取标况下体积
Nm3(Hm3)
在进行物料衡算或热量衡算时，均须选择相
应的衡算基准。合理地选择衡算基准，不仅
可以简化计算过程，而且可以缩小计算误差
基准选取中几点说明：
（1）上面几种基准具体选哪种（有时几种共用） 视具体条件而定，难以硬性规定。
（2）通常选择已知变量数最多的物料流股作 基准 较方便。 （3）取一定物料量作基准，相当于增加了一个已 知条件（当产物和原料的量均未知时，使隐条件明 朗化）。 （4）选取相对量较大的物流作基准，可减少计算 误差。
化工中物料衡算和热量衡算公式
化工中物料衡算和热量衡算公式一、物料衡算公式1.物料总量计算公式物料总量计算公式可以根据物质的密度（ρ）和体积（V）来计算。
公式如下：物料总量=密度×体积2.物料质量计算公式物料质量计算公式可以根据物质的密度（ρ）、体积（V）和物质的质量（m）之间的关系得出。
公式如下：质量=密度×体积3.物料浓度计算公式物料浓度计算公式可以根据溶质的质量（m）和溶液的体积（V）来计算。
公式如下：浓度=质量/体积4.溶液的重量和体积之间的关系溶液的重量可以根据溶液的密度（ρ）和溶液的体积（V）相乘得到。
公式如下：重量=密度×体积1.热量传递计算公式热量传递计算公式可以用于计算传热功率（Q）和传热面积（A）之间的关系。
公式如下：Q=h×A×ΔT其中，h为传热系数，ΔT为温差。
2.物料的热量计算公式物料的热量计算公式可以根据物料的质量（m）、比热容（Cp）和温度变化（ΔT）来计算。
公式如下：热量=质量×比热容×温度变化3.水的蒸发热计算公式水的蒸发热计算公式可以根据水的质量（m）和蒸发热（ΔHvap）来计算。
热量=质量×蒸发热三、补充说明1. 密度（ρ）是物质单位体积的质量，常用的单位有千克/立方米（kg/m^3）或克/立方厘米（g/cm^3）。
2. 比热容（Cp）是物质单位质量的热容量，表示单位质量物质温度升高1℃所需的热量，常用的单位是千焦/千克·℃（kJ/kg·°C）或焦/克·℃（J/g·°C）。
3.传热系数（h）是衡量热传导性能的参数，表示单位面积上的热量流入或流出的速率，常用的单位是瓦特/平方米·℃（W/m^2·°C）。
4.温度变化（ΔT）是物质的温度差，常用的单位是摄氏度（℃）或开尔文（K）。
5. 蒸发热（ΔHvap）是物质从液态转变为气态所需的热量，常用的单位是焦耳/克（J/g）或千焦/千克（kJ/kg）。
物料衡算
3.3.6换热器YURE2
物料 温度/℃ 压力/bar 气相分率 摩尔流量/(kmol/h) 质量流量/(kg/h) 体积流量/(m3/h) 焓值/(Gcal/h) 组分 甲苯 甲醇 低压水蒸气 氢气 乙烯 丙烯 间二甲苯 邻二甲苯 PX 进料/(kg/h) 换热器YURE2物料衡算表 MIX3 MIX4 HOT2 HOT3 106.9 200.0 396.08802 313.430348 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 51636.855 51636.855 52347.6646 52347.6646 747167.031 747167.031 767033.17 767033.17 1631631.08 2031355.27 2912763.17 2553007.43 -1351.8323 -1307.9965 -1249.3038 -1293.1396 摩尔流量/(kmol/h) 2697.183 2697.183 1910.03182 1910.03182 385.352 385.352 5.22580192 5.22580192 O O 25277.2862 25277.2862 O O 24277.16 24277.16 0 0 59.45383 59.45383 0 0 31.3557871 31.3557871 0 0 3.13672427 3.13672427 0 0 13.9595096 13.9595096 0 0 770.054943 770.054943 747167.031 767033.17
甲苯进料泵PUMP1物料衡算表 物料 JIABEN JIABEN1 温度/℃ 25.0 25.0 压力/bar 1.000 1.000 气相分率 0.000 0.000 摩尔流量/(kmol/h) 2697.183 2697.183 质量流量/(kg/h) 248519.844 248519.844 体积流量/(m3/h) 288.076 288.076 焓值/(Gcal/h) 7.840 7.840 组分 摩尔流量/(kmol/h) 甲苯 2697.183 2697.183 进料/(kg/h) 248519.844 出料/(kg/h) 248519.844 Δm/(kg/h) 0
物料衡算计算公式
物料衡算计算公式物料衡算是指根据产品的设计要求和生产工艺流程，计算出生产所需的物料数量和成本的过程。
其目的是为了保证生产的顺利进行，避免物料的浪费和成本的过度支出。
物料衡算的计算公式主要包括以下几个方面：1.总物料需求量计算公式总物料需求量=产品数量×单位产品所需物料数量这个公式用于计算生产特定数量产品所需的物料数量。
其中，产品数量是指计划生产的产品数量，单位产品所需物料数量是指生产一个产品所需的各种物料的用量。
2.物料补给计算公式物料补给=总物料需求量-物料库存量物料补给是指为满足生产需求而需要从供应商处采购的物料数量。
物料库存量是指当前仓库中已有的物料数量。
3.物料成本计算公式物料成本=物料单价×物料补给量物料成本是指为满足生产需求而采购物料所需支付的费用。
物料单价是指单个物料单位的价格，物料补给量是指需要从供应商处采购的物料数量。
4.物料利用率计算公式物料利用率=(总物料需求量-物料浪费量)/总物料需求量物料利用率是指生产过程中物料的有效利用程度。
物料浪费量是指因为工艺操作不当、设备故障等原因导致物料的损失量。
5.物料损耗计算公式物料损耗=总物料需求量-实际使用量物料损耗是指在生产过程中由于各种原因而导致的物料的损失量。
实际使用量是指实际上被用于生产的物料数量。
6.物料价格调整计算公式调整后物料价格=原物料价格×调整系数物料价格调整是指根据市场行情或其他因素调整物料价格的过程。
调整系数是一个根据实际情况确定的数值，用于对原物料价格进行调整。
总之，物料衡算的计算公式主要包括总物料需求量计算、物料补给计算、物料成本计算、物料利用率计算、物料损耗计算和物料价格调整计算等。
通过合理地运用这些公式，可以对物料需求和成本进行科学的计算和控制，从而提高生产效率和降低成本。
工厂设计-物料衡算
➢ 物料衡算是化工计算的主要内容之一。 ➢ 化工计算包括工艺设计中的物料衡算、能量
衡算、设备选型及计算三部分内容。
➢ 物料衡算是工艺计算的基础，在整个工艺计 算工作中开始的最早，并且是最先完成的项 目。
➢ 当生产方法确定并完成了工艺流程示意图设 计后，即可进行物料衡算。
➢ 由此设计工作由定性分析转入定量计算。
4.2.3 食品机械结构特征代号是表示食品机械的主要工作部件 动作的形式（如冲、印、滚、压等），用汉语拼音第一个大写 字母表示。
4.2.4 食品机械生产能力代号是表示食品机械在单位时间内， 所加工出的产品的实际能力，用阿拉伯数字表示。应以kg/h、 L/h、m/h、m3/h、瓶/h、只/h等为计量单位。
18
■ 物料衡算是设备选型的根据，而设备选型则 要符合工艺的要求。设备选型是保证产品质量 的关键和体现生产水平的标准，又是工艺布置 的基础，并且为动力配电，水、汽用量计算提 供依据。
■设备选型应根据每一个品种单位时间（小时 或分）产量的物料平衡情况和设备生产能力采 确定所需设备的台数。若有几种产品都需要共 同的设备，在不同时间使用时，应按处理量最 大的品种所需要的台数来确定。对生产中的关 键设备，除按实际生产能力所需的台数配备外， 还应考虑有备用设备。后道工序设备的生产能 力要略大于前道工序，以防物料积压。
豆制品 加工机
械
冷饮加 工机械
肉类蛋 品加工
机械
G
糕点（饼干）成型加工机械及包馅、油炸、蒸制等 加工机械和包装机械
T
糖果制品成型加工机械和设备及熬糖、包糖等机械
D
豆类、淀粉类加工机械及其除杂、清洗、破碎等机 械
L
小型汽车水饮料加工设备及冷冻食品等加工机械
