齿轮传动的类型及应用
齿轮传动的类型及应用
注意事项：蜗杆蜗轮传动的制造精度要求较高，需要保证蜗杆和蜗轮的啮合精度和润 滑条件
定义：非圆齿轮传动是一种利用非 圆形齿轮实现传动功能的传动方式
非圆齿轮传动
应用领域：广泛应用于机械、化工、 轻工、纺织等领域
添加标题
添加标题
添加标题
添加标题
特点：具有结构紧凑、传动比大、 传动效率高等优点
发展趋势：随着科技的不断进步， 非圆齿轮传动技术将不断得到改进 和完善
齿轮传动的应用
工业应用
汽车制造：齿轮传动广泛应用于汽车制造中，如发动机、变速器和车轮驱动系统等。
机械制造：齿轮传动是机械制造领域中不可或缺的一部分，用于各种机床、生产线和工业机器人 等设备的传动系统。
航空航天：齿轮传动在航空航天领域中具有重要作用，用于飞机和火箭的发动机、控制系统和传 动系统等。
圆锥齿轮传动
定义：圆锥齿轮传动是一种齿轮传动形式，其齿轮呈圆锥形状 特点：具有传动比大、传动效率高、承载能力强等优点 应用：常用于汽车、航空航天、工业机械等领域 注意事项：安装时需保证齿轮轴线与圆锥轴线重合，以避免出现偏载和磨损
蜗杆蜗轮传动
定义：蜗杆蜗轮传动是一种特殊的齿轮传动方式
特点：具有传动比大、结构紧凑、传动平稳、自锁性能好等优点
市场拓展计划
拓展市场：加强市场营销，提高齿 轮传动技术的知名度和影响力
添加标题
添加加强技术研发，提高齿 轮传动技术的性能和可靠性
拓展合作：加强与相关企业和研究 机构的合作，共同推动齿轮传动技 术的发展和应用
战略规划
创新驱动：加强齿 轮传动技术的研发 和创新，提高产品 竞争力
技术创新方向
智能化制造： 采用先进的自 动化技术，提 高生产效率和
不同形状的齿轮及应用
不同形状的齿轮及应用齿轮是一种常见的机械元件，广泛用于各个领域中。
根据齿轮的几何形状和使用方式的不同，可以分为多种不同形状的齿轮，并且每种齿轮都有其特定的应用。
下面将介绍一些常见的不同形状的齿轮及其应用。
1. 直齿轮直齿轮是最简单、最常见的一种齿轮形式。
其每个齿以直线和轮缘的相交处为切线。
直齿轮的应用范围非常广泛，常见的应用有：1）汽车传动系统：直齿轮常用于汽车传动系统中的变速器、转向器等部件。
2）工业机械：直齿轮常用于各种工业机械，如发电机、压力机、机床等。
3）家用电器：直齿轮常用于家用电器中的电动工具、洗衣机、打印机等。
2. 斜齿轮斜齿轮是齿轮中的一种，其齿面呈斜面形状。
斜齿轮主要用于两轴之间的传动，其优点是传递的力矩平稳，噪音较小。
斜齿轮的应用包括：1）机床传动系统：斜齿轮常用于机床传动系统中的高速轴与低速轴之间的传动装置。
2）自行车传动系统：自行车的前齿盘和后齿盘就是一种斜齿轮传动系统。
3）电动工具：电动工具中的减速器中也常使用斜齿轮。
3. 锥齿轮锥齿轮是一种带有圆锥齿面的齿轮，广泛应用于两轴交叉传动的机构。
它与斜齿轮的区别在于齿面的形状。
锥齿轮的应用包括：1）汽车差速器：锥齿轮常用于汽车的差速器中，用于实现车轮的不同转速差异的传递。
2）铁路机车：铁路机车中，锥齿轮常用于转向系统，用于实现车轮的转向。
4. 内齿轮内齿轮是一种轮缘上有齿的圆柱形零件。
与常见的齿轮相比，内齿轮的齿面是朝内的。
内齿轮的应用包括：1）纺织机械：纤维纺织机械中常用的卷绕机就是采用内齿轮驱动的。
2）飞机发动机：飞机发动机中的燃气轮机通常采用内齿轮传动。
总之，不同形状的齿轮在机械传动中发挥着不同的作用。
从直齿轮、斜齿轮、锥齿轮、内齿轮等多种形状的齿轮来看，它们在汽车、工业机械、家用电器、航空航天等领域中都有着广泛的应用。
不同形状的齿轮都具备各自的特点和优势，可以根据具体的传动要求来选择合适的齿轮。
2024年机械设计基础课件齿轮传动
机械设计基础课件齿轮传动机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。
齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。
本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。
2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。
齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。
齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。
3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。
直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。
斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。
直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。
蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。
4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。
齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。
强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。
精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。
5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。
在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。
在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。
在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。
齿轮传动的类型、特点及应用
返回
机械设计基础
Machine Design Foundation
齿轮传动的特点、类型及应用
返回
图10-1 齿轮传动类型
机械设计基础
1.2 齿轮传动的类型
齿轮传动的类型很多，按照一对齿轮传动时的相对运动为平面运 动或空间运动，可将其分为平面齿轮传动和空间齿轮传动两大类。
1．平面齿轮传动 平面齿轮传动是用于两平行轴之间的传动。 （1）直齿圆柱齿轮传动 直齿圆柱齿轮简称直齿轮，其轮齿与轴线平行。直齿轮圆柱齿轮 传动又可分为外啮合齿轮传动、内啮合齿轮传动和齿轮齿条传动，如 图10-1a、b、c。
机械设计基础
机械设计基础
Machine Design Foundation
齿轮传动的特点、类型及应用
1.1 齿轮传动的特点
齿轮传动的主要优点是：传动效率高、传递的速度和功率范围 大、传动比准确、使用寿命长、工作可靠、结构紧凑。齿轮传动的主 要缺点是：制造和安装精度要求高、精度低时振动和噪声大、不宜用 于轴间距离较远的传动、成本较高
返回
机械设计基础
Machine Design Foundation
齿轮传动的特点、类型及应用
（2）斜齿圆柱齿轮传动 斜齿圆柱齿轮简称斜齿轮。斜齿轮的轮齿与轴线成一定角度，如 图10-1d。斜齿轮传动也可分为外啮合、内啮合和齿轮齿条传动。 （3）人字齿轮传动 人字齿轮的轮齿成人字形，如图10-1e。 2．空间齿轮传动 空间齿轮传动用于相交轴和交错轴之间的传动。 （1）圆锥齿轮传动 圆锥齿轮传动用于相交轴之间的传动，如图10-1f。 （2）蜗轮蜗杆传动 蜗轮蜗杆传动用于垂直交错轴之间的传动。 按照齿轮齿廓表面硬度，齿轮传动可分为软齿面齿轮（硬度 ≤350HBS）和硬齿面齿轮（硬度＞350HBS）。 按照齿轮工作条件的不同，齿轮传动又可分为开式齿轮传动、半 开式齿轮传动和闭式齿轮传动。
齿轮传动的分类
齿轮传动的分类齿轮传动是一种常用的机械传动方式，广泛应用于各个领域。
根据齿轮的不同排列方式和传动方式，可以将齿轮传动分为多种类型，下面将分别介绍。
一、平行轴齿轮传动平行轴齿轮传动是指两个轴线平行的齿轮传动。
这种传动方式常用于机床、变速箱等机械设备中。
平行轴齿轮传动分为外啮合和内啮合两种方式。
外啮合是指齿轮轮缘之间的啮合，内啮合是指齿轮齿槽之间的啮合。
平行轴齿轮传动可以实现不同转速和扭矩的传递。
二、直角轴齿轮传动直角轴齿轮传动是指两个轴线相互垂直的齿轮传动。
这种传动方式常用于汽车、船舶等的传动系统中。
直角轴齿轮传动分为螺旋伞齿轮和斜齿轮两种方式。
螺旋伞齿轮具有低噪音、平稳等特点，斜齿轮则具有承载能力强、传动效率高等特点。
三、斜齿轮传动斜齿轮传动是指两个轴线夹角不为90度的齿轮传动。
这种传动方式常用于汽车、机床等设备中。
斜齿轮传动分为锥齿轮和蜗杆齿轮两种方式。
锥齿轮传动具有传动效率高、承载能力强等特点，蜗杆齿轮传动则具有减速比大、传动平稳等特点。
四、行星齿轮传动行星齿轮传动是指由一个中心齿轮和多个围绕中心齿轮旋转的行星齿轮组成的传动方式。
这种传动方式常用于汽车变速箱、工业机器人等设备中。
行星齿轮传动具有结构紧凑、传动效率高等特点。
五、摆线齿轮传动摆线齿轮传动是指由摆线齿轮和摆线齿轮架组成的传动方式。
这种传动方式常用于高精度传动系统中，如数控机床、印刷机等。
摆线齿轮传动具有传动精度高、噪音低等特点。
齿轮传动是机械传动中应用最为广泛的传动方式之一。
不同类型的齿轮传动具有各自的特点和优势，在实际应用中需要根据具体情况进行选择和设计。

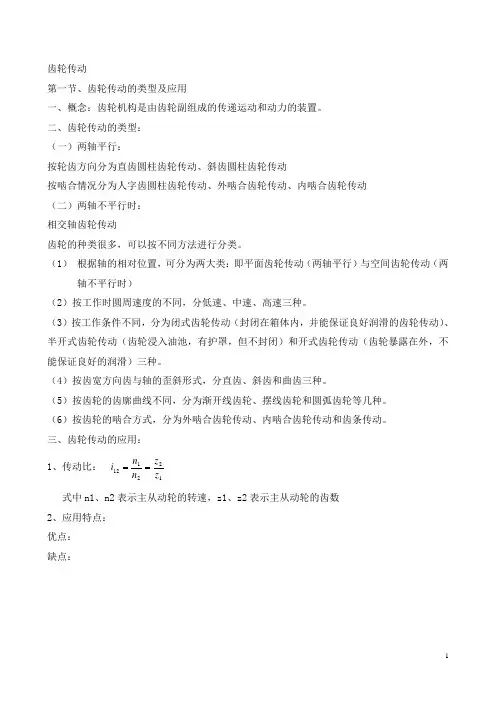

齿轮传动
齿轮传动第一节、齿轮传动的类型及应用一、概念：齿轮机构是由齿轮副组成的传递运动和动力的装置。
二、齿轮传动的类型：（一）两轴平行：按轮齿方向分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动按啮合情况分为人字齿圆柱齿轮传动、外啮合齿轮传动、内啮合齿轮传动（二）两轴不平行时：相交轴齿轮传动齿轮的种类很多，可以按不同方法进行分类。
（1） 根据轴的相对位置，可分为两大类：即平面齿轮传动（两轴平行）与空间齿轮传动（两轴不平行时）（2）按工作时圆周速度的不同，分低速、中速、高速三种。
（3）按工作条件不同，分为闭式齿轮传动（封闭在箱体内，并能保证良好润滑的齿轮传动）、半开式齿轮传动（齿轮浸入油池，有护罩，但不封闭）和开式齿轮传动（齿轮暴露在外，不能保证良好的润滑）三种。
（4）按齿宽方向齿与轴的歪斜形式，分直齿、斜齿和曲齿三种。
（5）按齿轮的齿廓曲线不同，分为渐开线齿轮、摆线齿轮和圆弧齿轮等几种。
（6）按齿轮的啮合方式，分为外啮合齿轮传动、内啮合齿轮传动和齿条传动。
三、齿轮传动的应用：1、传动比：122112z z n n i == 式中n1、n2表示主从动轮的转速，z1、z2表示主从动轮的齿数2、应用特点：优点：缺点：第二节、渐开线齿廓一、齿轮传动对齿廓曲线的基本要求：一是传动要平稳，二是承载能力要强二、渐开线的形成、性质：1、渐开线的形成：2、渐开线的性质：三、渐开线齿廓啮合基本定律：四、渐开线齿廓的啮合特点：1、传动比恒定2、3、4、第三节、渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算【复习】1、齿轮传动的分类及特点2、渐开线齿轮的性质【新授】一、齿轮各部分的名称：1、齿槽：2、齿顶圆：3、齿根圆：4、齿厚：5、齿槽宽：6、分度圆：7、齿距：8、齿高：9、齿顶高：10、齿根高：11、齿宽：二、主要参数：1、齿形角就单个齿轮而言，在端平面上，过断面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角为该点的齿形角。
分度圆压力角——齿形角——2、齿数Z——一个齿轮的牙齿数目即齿数。
齿轮传动的种类
齿轮传动的种类
齿轮传动是一种机械传动方式，它是通过齿轮之间的啮合来传递运动和动力的。
它广泛应用于各种机械设备中，如汽车、农机、工程机械等。
根据不同的齿轮类型、啮合方式和使用场合，齿轮传动可以分为许多种类。
（1）直齿轮传动
直齿轮传动是最常见的一种齿轮传动方式。
它的齿轮齿面呈直线形状，两个齿轮的啮合方式是通过正交对啮合来传递动力。
直齿轮传动具有结构简单、制造方便和成本低廉的特点，但是在高速和大功率传动中容易产生振动和噪声。
（2）斜齿轮传动
斜齿轮传动是两个齿轮啮合面呈斜线形状的齿轮传动方式。
斜齿轮传动相对于直齿轮传动来说，它的啮合过程更加柔和，可以减少振动和噪声的干扰。
因此，它广泛应用于高速和大功率传动中。
（3）螺旋齿轮传动
螺旋齿轮传动是一种具有螺旋形齿面的齿轮传动方式。
螺旋齿轮的齿面与齿轮轴线成一定的角度，使得齿轮在传递动力的过程中可以产生螺旋状的啮合。
这种啮合方式使得螺旋齿轮传动具有更大的传递功率和更小的噪声。
（4）圆弧齿轮传动
圆弧齿轮传动是一种具有弧形齿面的齿轮传动方式。
圆弧齿轮的啮合方式相对于直齿轮传动和斜齿轮传动具有更加柔和的特点。
同时，圆弧齿轮传动也具有更高的传递功率和更少的噪声。
以上就是常见的几种齿轮传动方式，它们各具特点，应用领域也有所区别。
在实际应用中，应根据具体的传动要求和工作场合选择最适合的齿轮传动方式。
第6章,2,齿轮传动,汽车机械基础
齿轮轮齿在很大压力下，齿面上的润滑油 被挤走，两齿面金属直接接触，局部产生 瞬时高温，致使两齿面发生粘连。随着齿 面的相对滑动，较软轮齿的表面金属会被 熔焊在另一轮齿的齿面上形成沟痕，这种 现象称为齿面胶合。 注意：对于高速和低速重载的齿轮传动， 容易发生齿面胶合。
防止齿面胶合的方法：
C
β=8。—30。，常用β=8。—15。.
d D A pt F E
pn
B
b
pz
4、正确啮合条件 （斜齿轮在端面内的啮合相当于直齿轮的啮合）
mt1 mt 2
mn1 mn 2
t1 t 2
b1 b 2
n1 n 2
1 2 1 2
o1
§3 渐开线直齿圆柱齿轮的 基本参数和几何尺寸
一、齿轮各部分名称及代号
齿数——Z，齿槽
1、齿顶圆ra
2、齿根圆rf 3、在任意圆上rk
(1)齿槽宽e
(2)齿厚s (3)齿距P=e+s
4、分度圆：人为取定一 个圆，使该圆上的齿厚和 齿槽宽相等，模数和压力 角取标准值，这个圆称为 分度圆。分度圆上所有参 数不带下标。 分度圆：r，d，s，e，p
§2
渐开线齿轮啮合特性
一、齿轮传动应满足的基本要求
一个最基本要求：传动平稳。 要求其瞬时传动比I恒定不变，以避免冲击、振动 和噪声 传动比：
i12
1 2
为了保证传动比恒定，需要采用适当的齿 廓曲线，最常用的是渐开线齿廓。
二、渐开线的形成
当一直线BK沿一个圆的圆周作
纯滚动时，直线上任一点K的轨迹 AK —— 渐开线
防止点蚀的办法：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮传动的类型及应用
1、齿轮传动的定义：利用齿轮副来传递运动和（或）动力的一种机械传动。
2、齿轮传动的分类
（1）两轴平行
按轮齿方向分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿圆柱齿轮传动。
按啮合情况分为外啮合齿轮传动、内啮合齿轮传动、齿轮齿条传动。
（2）两轴不平行
相交轴齿轮传动——锥齿轮传动
交错轴齿轮传动分为交错轴斜齿轮传动、蜗轮蜗杆传动。
3、齿轮传动的传动比
主动齿轮转速与从动齿轮转速之比，也等于两齿轮齿数之反比。
4、齿轮传动的应用
（1）优点
a能保证瞬时传动比恒定，工作可靠性高，传递运动准确可靠
b传递的功率和圆周速度范围较宽
c结构紧凑、可实现较大的传动比
d传动效率高，使用寿命长，维护简便（2）缺点
a运转过程中有振动、冲击和噪声
b齿轮安装要求较高
c不能实现无极变速
d不适宜用在中心距较大的场合。
