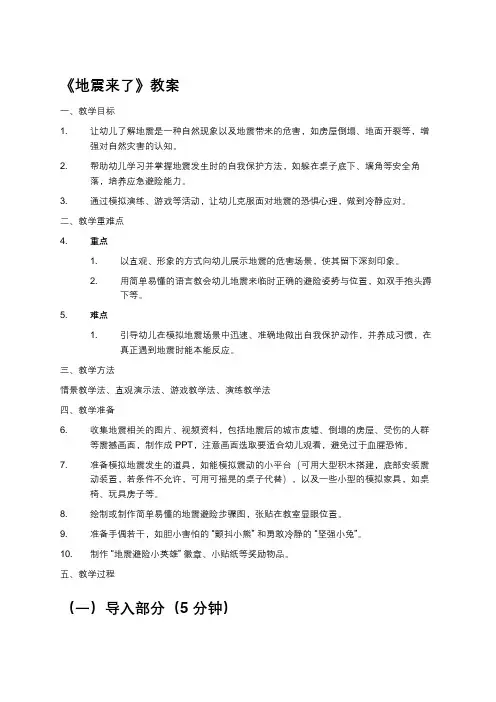

《地震来了》教案

一、教学目标

1. 让幼儿了解地震是一种自然现象以及地震带来的危害，如房屋倒塌、地面开裂等，增强对自然灾害的认知。

2. 帮助幼儿学习并掌握地震发生时的自我保护方法，如躲在桌子底下、墙角等安全角落，培养应急避险能力。

3. 通过模拟演练、游戏等活动，让幼儿克服面对地震的恐惧心理，做到冷静应对。

二、教学重难点

4. 重点

1. 以直观、形象的方式向幼儿展示地震的危害场景，使其留下深刻印象。

2. 用简单易懂的语言教会幼儿地震来临时正确的避险姿势与位置，如双手抱头蹲下等。

5. 难点

1. 引导幼儿在模拟地震场景中迅速、准确地做出自我保护动作，并养成习惯，在真正遇到地震时能本能反应。

三、教学方法

情景教学法、直观演示法、游戏教学法、演练教学法

四、教学准备

6. 收集地震相关的图片、视频资料，包括地震后的城市废墟、倒塌的房屋、受伤的人群等震撼画面，制作成 PPT，注意画面选取要适合幼儿观看，避免过于血腥恐怖。

7. 准备模拟地震发生的道具，如能模拟震动的小平台（可用大型积木搭建，底部安装震动装置，若条件不允许，可用可摇晃的桌子代替），以及一些小型的模拟家具，如桌椅、玩具房子等。

8. 绘制或制作简单易懂的地震避险步骤图，张贴在教室显眼位置。

9. 准备手偶若干，如胆小害怕的 “颤抖小熊” 和勇敢冷静的 “坚强小兔”。

10. 制作 “地震避险小英雄” 徽章、小贴纸等奖励物品。

五、教学过程

（一）导入部分（5 分钟） 11. 教师播放一段平静的背景音乐，带领幼儿围坐在一起，做简单的手指操放松，营造轻松氛围。突然，教师播放一段轻微的震动音效（可提前录制，类似地震初起的震动声），同时轻轻摇晃桌椅，引起幼儿注意，提问：“小朋友们，刚才你们感觉到了什么？好像有什么东西在动，你们猜猜这可能是什么情况呀？” 引导幼儿思考，引出主题

“地震来了”。

12. 教师拿出 “颤抖小熊” 和 “坚强小兔” 手偶，用手偶声音打招呼：“小朋友们好，我是颤抖小熊，一听到地震就害怕得不行；我是坚强小兔，我知道地震来了该怎么做，今天我们要和大家一起学习哦！”

地震体验平台设计方案(新)(汇编)

精品文档

地震体验台设计方案

精品文档

四川民盛机电工程有限责任公司

一、系统概述 ....................................................................................... - 2 -

1.1设计目的及宗旨................................................................................................ - 2 -

1.2设计依据及原则................................................................................................ - 2 -

1.3系统的优点及特点............................................................................................ - 2 -

1.4系统的主要技术参数........................................................................................ - 3 -

二、系统概述 .......................................................................................................... - 3 -

2.1系统组成............................................................................................................ - 3 -

地震虚拟仿真运动平台系统技术方案

地震虚拟仿真运动平台系统工程项目

总体技术方案

总体建设方案 ............................................................................................................................................... １

1.1 项目建设原则 .............................................................................................................................. １

1.2 项目设计依据 .............................................................................................................................. １

1.3 项目技术方案设计方法 .............................................................................................................. ４

1.4 项目总体方案设计 ...................................................................................................................... ５

1.4.1 总体架构设计 ...................................................................................................................... ５

XJ-Z50小型地震模拟振动台

南京工业大学土木工程学院实验教学中心研制XJ-Z50 小型地震模拟振动台

1、概述

振动实验台有液压式、机械式和电磁式等几种，振动台在结构抗震、自振频率测量、结构振动分析中是不可缺少的设备，振动台设备的成本与台面的尺寸、性能和相应的配套设备有关，一般要几十万到上百万以上的资金才能建成。那么对于众多理工科院校和新建院校承担如此高的资金有一定的难度。我们推出的“ XJ-Z50 小型地震模拟振动台” 是为理工科院校专门设计的，该系统具备了振动台的所有实验内容，费用相应要低得多，适合作为教学使用，使学生能通过实验来学习、认识和掌握在振动上要完成的实验方法，为将来参与实际大、中振动台建设打下基础。

该系统除用于教学外，还可用于小型仪器（如：精密电子仪器、手持设备、计算机硬盘驱动器、传感器、 MEMS 传感器和其它设备等）的振动考核试验。只要配备一只标准加速度计（如 B&K 公司的加速度计），就可用该系统对其它传感器的灵敏度和频响曲线进行标定，传感器标定在工程试验中是必不可少的。

2、系统组成

该系统由振动台台面系统、电磁式激振器、功率放大器、振动台控制传感器、振动台控制仪（含数据采集、程控信号源）、计算机和控制软件组成。

3、实验内容

3.1地震模拟、人工模拟地震波再现、地震反应谱测试；

3.2白噪声激励与结构振型测试；

3.3等幅值正弦扫频控制与结构振型测试；

3.5随机波实验模拟；

3.6加速度传感器和速度传感器灵敏度、频响曲线标定测试

（选配）；

4、技术指标和型号振动台控制机柜

4.1振动台和功率放大器：

台面尺寸：516x360x20mm

台体材料：铝合金

台面自重：11kg

激振力：500N

频率范围：0-2000Hz

总重量：75kg

最大位移：_10mm 最大加速度：土 5g

4.2振动台控制采集仪:

A/D参数：采集通道数：3通道；分辨率：16位；输入量程：土 10伏；总采样频率：200KHZ ;

【科普】带你走进一个振动的世界——地震模拟振动台（1）

JZGKCHINA11

• 地震的危害

地震是人类生存的地球上最严重的自然灾害之一，造成的人员伤亡和经济损失是巨大的。人类虽然无法阻止并难以预防地震的到来，但是可以尽量减少地震带来的损害。

我国是一个多地震的国家，处在全球两个特大地震带，即环太平洋地震带和喜马拉雅—地中海地震带上，全国有41%国土，一半以上城市位于地震基本裂度 7度以上地区。地震工程研究是地震工作中的重要组成部分，也是一门应用科学，振动台试验在这门学科里占有及其重要的地位。在有准确记载的20世纪里，平均每年发生18次7.0-7.9级的大地震，每年发生1次超过8.0级的特大地震。进入21世纪之后，大地震似乎更加频繁了。

• 地震模拟振动台发展简史

从手摇振动台到电液伺服振动台

在1890年前后，一个英国人和日本学者合作研制了一种手摇的振动机，这个振动机看上去就像一架纺车，不过偏心轮连接到了一个轨道小车上，小的建筑模型放在轨道小车上进行试验。这种手摇的振动机也就是最简单的振动台，虽然也能产生简单的运动，但所产生的振动毕竟跟真实的地震差别太大，因此人们开始不断研制更加先进的设备用于模拟地震，而这种模拟地震的装置就称为地震模拟振动台。

利用试验机来模拟地震，仅仅能够产生运动显然是不够的，人们研究的目标是一种能够与实际地震的动力效应基本相同的振动台。通常的振动台需要一个刚性台面来放置建筑模型，然后设法使台面运动起来以模拟地震的影响。

在液压伺服和计算机控制技术得到充分利用之前，人们采用了各种手段来使台面运动起来，比如前面提到的偏心轮，还有利用摆锤和弹簧产生机械运动的方法，我国的研究人员也曾利用汽车发动机来为振动台台面提供动力，这种振动台一般只能产生周期性衰减振动或者周期性往复运动（也称为简谐振动），而无法产生和真实地震接近的复杂振动。

最早的地震模拟振动台都是单方向振动的振动台，随后出现了水平双向振动台和三向六自由度振动台（这种振动台既可以水平向运动，也可以产生竖向振动，并且可以产生不同方向的转动）。振动台的控制器也从二极管、三极管组成的模拟电路发展成为嵌入式集成芯片和计算机控制相结合的数字控制系统。

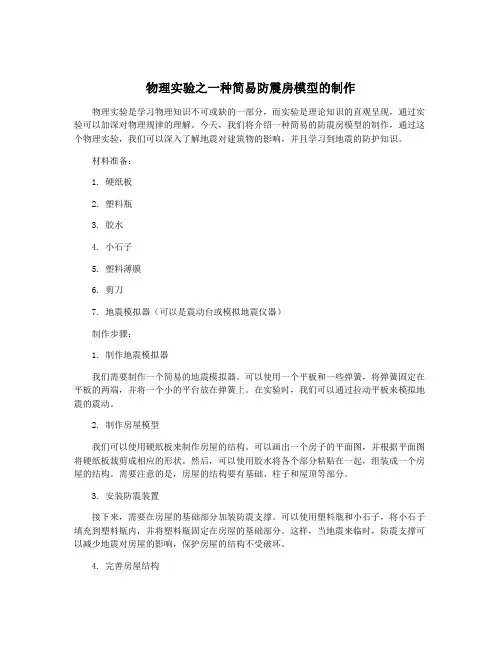

物理实验之一种简易防震房模型的制作

物理实验是学习物理知识不可或缺的一部分，而实验是理论知识的直观呈现，通过实验可以加深对物理规律的理解。今天，我们将介绍一种简易的防震房模型的制作，通过这个物理实验，我们可以深入了解地震对建筑物的影响，并且学习到地震的防护知识。

材料准备：

1. 硬纸板

2. 塑料瓶

3. 胶水

4. 小石子

5. 塑料薄膜

6. 剪刀

7. 地震模拟器（可以是震动台或模拟地震仪器）

制作步骤：

1. 制作地震模拟器

我们需要制作一个简易的地震模拟器。可以使用一个平板和一些弹簧，将弹簧固定在平板的两端，并将一个小的平台放在弹簧上。在实验时，我们可以通过拉动平板来模拟地震的震动。

2. 制作房屋模型

我们可以使用硬纸板来制作房屋的结构。可以画出一个房子的平面图，并根据平面图将硬纸板裁剪成相应的形状。然后，可以使用胶水将各个部分粘贴在一起，组装成一个房屋的结构。需要注意的是，房屋的结构要有基础、柱子和屋顶等部分。

3. 安装防震装置

接下来，需要在房屋的基础部分加装防震支撑。可以使用塑料瓶和小石子，将小石子填充到塑料瓶内，并将塑料瓶固定在房屋的基础部分。这样，当地震来临时，防震支撑可以减少地震对房屋的影响，保护房屋的结构不受破坏。

4. 完善房屋结构在房屋的屋顶部分可以覆盖一层塑料薄膜，这样可以模拟真实的房屋结构。在房屋的窗户部分也可以根据实际情况做一些简单的装饰，使房屋更有真实感。

通过以上制作步骤，一个简易的防震房模型就制作完成了。接下来，我们可以进行地震模拟实验，观察防震房模型在地震模拟器作用下的情况，从而深入了解地震对建筑物的影响以及防护知识。

进行地震模拟实验时，可以通过拉动地震模拟器来使平板产生震动，模拟地震的影响。我们可以观察防震房模型在震动中的表现，比较有防震支撑和没有防震支撑的区别，从而得出结论。

地震模拟平台说明

1、模拟地震体验的的宗旨

地震和刮风下雨一样，都是一种不可避免的自然现象，而且地震在我国发生的很频繁，四川大地震引起世界震惊，给灾区人民带来巨大的财产损失和心灵创伤。认识地震、预防地震、震中自救，是人类面对共同课题。其实地震是可以预测的，特别是强烈地震，在孕育过程中总会引起地下和地上各种物理及化学变化，给人们提供信息，只要人们认真观测并掌握地震前兆的规律，我们可以把地震造成的损失降低到最小。地震馆地震模拟器是通过环境模拟和虚拟技术的结合，真实再现地震 “可怕场景”，模拟各级地震和各类地震，让观众从体验地震中，了解和学会在地震中如何避免灾难，如何自救，学习各种地震的科学知识，以提高我们防灾减灾意识。

2、模拟地震设计思路

真实地再现地震过程并使观众如身临其境般感受及了解地震是地震馆的设计思路，其思路关键就是“真实”。基于模拟的宗旨，该展品通过一个厨房兼卫生间的小屋模拟地震发生前、发生过程中后震后的整个过程，以达到让观众在地震种如何躲避、如何逃生的目的。

3、模拟地震平台的构成

模拟地震平台是由液压平台、泵站系统（动力驱动）、再现地震视频场景、特效模拟场景、音箱部分及软件控制系统几部分组成。平台的尺寸根据客户定制，常用规格是2.2×2米，3.5×2.5米，3×2米、3×4米、3×5米。平台四周用不锈钢围栏，店面铺设复合地板。平台可根据客户的需求，可放置桌椅等道具。

4、液压运动平台组成及功能

专用运动模拟平台是遥控器一键操作，遥控器打开时，地震视频场景通过电视机或者投影机的方式来显示，地震视频的场景是在线世界上各大著名的地震场景及在遇到地震时采取的急救措施，必备用品、及逃生方法等，地震模拟平台可模拟地震震动效果，包括横波与纵波

的震动，可以根据软件实现设定的要求来模拟地震及响应持续的时间。

5、模拟场景特效及音箱部分

在地震模拟平台工作的时候随着平台自身的晃动，为了能够更真实的模拟地震的灰尘，烟雾，电火花、水管破裂等场景，通过软件来控制烟雾器及频闪灯设备来模拟烟雾、模拟闪电、模拟水管爆破喷水等。同时音箱里面播放正式地震时人们的尖叫声，房屋倒塌、桥梁断裂、火车出轨、鸡鸣狗叫等特征效果，所有这些声音与震动同步发生，使观众具有身临其境感受。

地震模拟器

机械设计方法与设计艺术

课堂作业1

班级： 08机电3班 -

学号： 080101010038

姓名： XXX

一、设计要求表

设计要求表

分类序号目标内容及指标要求希望

1

功

效

实

用

性 1 运动准确平稳 √

2 承载能力高 √

3 精度高 √

4 刚度大 √

5 对称性好 √

6 机构紧凑 √

7 运动学性能好 √

8 摆动角度可调 √

9 能够实现多自由度运动 √

2 1 使用较为可靠可

靠

性 2 平均无故障时间MTBF＞1000h

平均恢复时间MTTR＞1h

3 较大震动无损害

3

稳定 1 传动平稳、无明显震动

2 支撑零件有足够的刚度

4

人

机

性 1 人机界面友好

2 电控柜可扩展

3 试验台操作维护方便

4 安全保护措施良好

5 设置有检测用的基准平面

5

环境 1 仪器噪音低

2 抗污染能力高

6

操作性 1 装置能够自检、自保

2 操作维护方便

3 具有调节显示及说明

7

工艺性 1 无特殊加工零件

2 结构容易拆卸 3 结构容易装配检查

8

经济性 1 结构简单

2 开发时间短

二、地震模拟器设计方案

地震模拟器通过摇摆试验台来实现，摆动试验台用以模拟各种空间运动姿态。

2.1摇摆台的几种机械结构

1）并联机构与串联机构比较

串联式是各杆件通过运动副依次相连的开链式，这种机构具有较大的作业空间和很高的灵活性。但也存在误差积累导致末端精度低、刚度低、惯量大和动力学性能差等缺点。

和成熟的串联机构相比，并联机构有如下特点：①与串联机构相比刚度大，结构稳定；②由于刚度大，并联式较串联式在相同的自重或体积下有较大的承载能力；③串联式末端件上的误差是各个关节误差的积累和放大，因而误差大而精度低，并联式没有那样的积累和放大关系，误差小而精度高；④串联式结构的驱动电机及传动系统都放在运动着的大小臂上，增加了系统的惯性，恶化了动力性能，而并联式则很容易将电动机置于机座上，减小了运动负荷； ⑤在位置求解上，串联机构正解容易，但反解十分困难，而并联机构正解困难反解却非常容易。由于机器人在线实时计算时要计算反解的，这对串联式十分不利，而并联式却容易实现。

二年级wedo机器人编程课9.地震模拟器(教学设计)

二年级wedo机器人编程课 9.地震模拟器（教学设计）

授课内容授课时数

授课班级授课人数

授课地点授课时间

课程基本信息

1.课程名称：二年级Wedo机器人编程课

2.教学年级和班级：二年级2班

3.授课时间：2022年9月15日

4.教学时数：1课时（45分钟）

核心素养目标

本节课的核心素养目标包括：

1. 逻辑思维：培养学生运用编程逻辑解决实际问题的能力，如设计地震模拟器时的逻辑流程。

2. 创新意识：鼓励学生发挥想象，创作出独特的地震模拟器，提升学生的创新思维。

3. 问题解决：培养学生通过编程解决实际问题的能力，如如何让机器人模拟地震震动。

4. 团队合作：培养学生分组合作完成项目的能力，如共同设计、编程和测试地震模拟器。

5. 学科知识：让学生掌握Wedo机器人编程的基本知识，如如何使用传感器和执行器。

学习者分析

1. 学生已经掌握的相关知识：

- 学生已经学习过基本的Wedo机器人编程知识，如如何操作机器人、使用传感器和执行器。

- 学生对地震有一定的了解，如地震的原因、影响和应对方法。

2. 学生的学习兴趣、能力和学习风格：

- 学生对科技和编程感兴趣，愿意尝试新的编程任务和挑战。

- 学生具备一定的问题解决能力和创新意识，喜欢通过编程解决问题。

- 学生的学习风格多样，有的喜欢独立思考，有的喜欢团队合作。

3. 学生可能遇到的困难和挑战：

- 学生可能对如何将地震知识转化为编程逻辑感到困惑，需要教师的引导和帮助。

- 学生在编程时可能会遇到逻辑错误和语法错误，需要教师的指导和学生之间的合作解决。

- 学生在团队合作中可能遇到沟通不畅和任务分配不均的问题，需要教师的引导和协调。

教学资源准备

1. 教材：确保每位学生都有《二年级Wedo机器人编程课》教材或学习资料，以便学生跟随教学进度进行学习和复习。

2. 辅助材料：准备与教学内容相关的图片、图表、视频等多媒体资源，如地震现象的图片、地震波的图表、地震模拟器的示例视频等，以丰富学生的学习内容和提高学生的学习兴趣。

地震平台分析方案

地震是一种常见的自然灾害，而地震平台是一种被广泛应用的地震分析工具。地震平台旨在模拟地震过程中的地表振动，并对结构物所受的地震力进行计算和分析，从而评估建筑物在地震事件中的安全性。本文将针对地震平台分析方案进行详细说明，以帮助受众更好地了解地震平台的基本原理和实现方法。

地震平台的基本原理

地震平台主要包括一个试验台和一个悬挂在试验台上的结构模型。通过对结构模型施加地震加速度或速度信号，地震平台能够模拟结构物在地震中所受的振动过程。通常，地震平台使用的结构模型需要具有与实际建筑物相同的结构形式、质量、初始状态和边界条件等特征。

在进行地震平台分析时，需要在地震平台上进行一系列试验，采集试验数据，并根据实验结果计算出结构物在地震中所受的地震力和响应。地震力和响应分析的关键在于建立精确的建筑结构模型和选择合适的地震波输入。合理地选择输入地震波具有重要的意义，能够有效地帮助分析师研究建筑结构的防护能力和压倒性破坏的可能性。

地震平台分析方案的实现方法

在进行地震平台分析之前，需要准备适当的试验平台和结构模型，并针对试验过程所需的数据采集系统进行工程设计。接下来，进行如下步骤的实现：步骤一：检验结构模型的精度和可靠性

首先需要对结构模型进行检查，确保其具有足够的精度和可靠性，这是地震平台实验的关键。在选择结构模型之前，应尽可能准确地掌握实际建筑物的结构特征，包括材料类型、结构形式、板系和质量分配等。

步骤二：设计适当的地震波输入

地震波输入的正确性对地震平台分析的准确性和可靠性具有至关重要的作用。应根据实际地震条件和地震特性，选取合适的地震波数据，并对其进行处理和匹配，以匹配地震平台的特征频率和阻尼等特性。

步骤三：运行地震平台试验

在进行地震平台试验前，需要严格遵循地震平台试验的安全规定和操作流程。试验数据需要在试验过程中实时采集并记录，包括进行的振动测试、加速度数据和结构位移量等。
