《泵与泵站》设计-PPT课件
② 城市的设计最不利点的地面标高108m， 控制点自由水压35 m。 ③ 管网平差得出的泵站至最不利点的输水 管和管网的总水头损失为21 m； ④ 消防流量为200 m3/h，消防扬程为15 m。 ⑤ 清水池所在地面标高为 100 m；清水地 最低水位在地面以下 5 m。
1.2.3 城市冰冻线为1.5 m，最高温 度为35 ℃，最低温度为 -20 ℃ 1.2.4 泵站所在地土壤良好，地下水 位为10m。
输水管不同方式比较三台水泵时压水管路的布置a检修阀1时两泵一管工作检修阀2时一泵一管工作b保证两台泵向一条输水管送水?吸水管路和压水管路的敷设保证使用和修理上的便利1管道与外壁距离2支墩及拉杆设置3放水口3放水口4地沟设置5冰冻线防腐防震6不宜架空7电气安全?引水1吸水管带有底阀a人工引水b用压水管中的水倒灌引水水泵从压水管引水2吸水管不带底阀a真空泵引水水环式真空泵b水射器引水水射器引水?起重1起重设备的选择泵房中必须设置起重设备以满足机泵安装与维修需要
附录
泵站分类
按照水泵机组设置的位置与地面的相 对标高关系： 地面式泵站
地下式泵站
半地下式泵站
送水泵站(也称二级泵站)
（1）组成
高地水池
清水池
切换井
取水泵房
管网
（2）吸水井 作用：有利于水泵吸水管道布置， 也有利于清水池的维修。 形式：
清水池 A B
二级泵房 分离式 池内式
水泵选择
流量 扬程 以及其变化规律
(4)如果给水系统中有足够大容积的高地 水池或水塔时，则泵站中可不设备用泵， 仅在仓库中贮存一套备用机组即可。 备用泵相其它工作泵一样，应处于随时 可以启动的状态。
小结： 1、水泵类型选择 水泵类型主要根据扬程选择，常用有离心 泵、轴流泵、混流泵等。 一般情况下，泵站设计扬程H 小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵， 大于100m时可选用多级离心泵。
1.2.3 城市冰冻线为1.5 m，最高温 度为35 ℃，最低温度为 -20 ℃ 1.2.4 泵站所在地土壤良好，地下水 位为10m。
输水管不同方式比较三台水泵时压水管路的布置a检修阀1时两泵一管工作检修阀2时一泵一管工作b保证两台泵向一条输水管送水?吸水管路和压水管路的敷设保证使用和修理上的便利1管道与外壁距离2支墩及拉杆设置3放水口3放水口4地沟设置5冰冻线防腐防震6不宜架空7电气安全?引水1吸水管带有底阀a人工引水b用压水管中的水倒灌引水水泵从压水管引水2吸水管不带底阀a真空泵引水水环式真空泵b水射器引水水射器引水?起重1起重设备的选择泵房中必须设置起重设备以满足机泵安装与维修需要
附录
泵站分类
按照水泵机组设置的位置与地面的相 对标高关系： 地面式泵站
地下式泵站
半地下式泵站
送水泵站(也称二级泵站)
（1）组成
高地水池
清水池
切换井
取水泵房
管网
（2）吸水井 作用：有利于水泵吸水管道布置， 也有利于清水池的维修。 形式：
清水池 A B
二级泵房 分离式 池内式
水泵选择
流量 扬程 以及其变化规律
(4)如果给水系统中有足够大容积的高地 水池或水塔时，则泵站中可不设备用泵， 仅在仓库中贮存一套备用机组即可。 备用泵相其它工作泵一样，应处于随时 可以启动的状态。
小结： 1、水泵类型选择 水泵类型主要根据扬程选择，常用有离心 泵、轴流泵、混流泵等。 一般情况下，泵站设计扬程H 小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵， 大于100m时可选用多级离心泵。
《排水泵站》课件
详细描述
排水泵站主要由集水池、水泵、管道、阀门等组成。在排水泵站中，集水池收集雨水或污水，水泵将集水池中的水提升到一定高度，然后通过管道输送到处理设施或排放口。在输送过程中，阀门用于调节流量和控制水流方向。
总结词
总结词
掌握常见故障及排除方法是保证排水泵站正常运行的重要保障。
详细描述
排水泵站在运行过程中可能会遇到各种故障，如水泵堵塞、电机故障、阀门失灵等。为了确保排水泵站的正常运行，需要定期检查和维护设备，及时发现并排除故障。对于常见故障，可以采取相应的措施进行修复或更换损坏的部件。同时，建立完善的故障记录和维修档案，方便后续管理和维护。
排水泵站的工作原理
03
总结词
了解泵的基本构造和工作原理是掌握排水泵站工作原理的基础。
详细描述
泵是一种通过旋转或往复运动将能量传递给流体的机械，它能够将原动机的机械能或其他外部能量传送给液体，使液体能量增加。根据不同的工作原理，泵可以分为叶片式、容积式、喷射式等多种类型。
VS
了解排水泵站的工作流程是掌握其运行机制的关键。
《排水泵站》ppt课件
CATALOGUE
目录
排水泵站概述排水泵站的结构与组成排水泵站的工作原理排水泵站的运行与维护排水泵站的应用与案例分析
排水泵站概述
01
排水泵站是用于收集、输送和排放城市雨水和污水的市政设施。
定义
排水泵站的主要功能是确保城市排水系统的正常运行，防止洪涝灾害，保障市民的正常生活和城市的发展。
设计特点
该排水泵站采用了一体化设计，将水泵、电机和管道等部件集成在一起，方便安装和维护。同时，采用了高效的水泵和电机，提高了排水效率。
案例介绍：某工业园区由于生产过程中会产生大量的废水，需要建设排水泵站来收集和排放废水。
排水泵站主要由集水池、水泵、管道、阀门等组成。在排水泵站中，集水池收集雨水或污水，水泵将集水池中的水提升到一定高度，然后通过管道输送到处理设施或排放口。在输送过程中，阀门用于调节流量和控制水流方向。
总结词
总结词
掌握常见故障及排除方法是保证排水泵站正常运行的重要保障。
详细描述
排水泵站在运行过程中可能会遇到各种故障，如水泵堵塞、电机故障、阀门失灵等。为了确保排水泵站的正常运行，需要定期检查和维护设备，及时发现并排除故障。对于常见故障，可以采取相应的措施进行修复或更换损坏的部件。同时，建立完善的故障记录和维修档案，方便后续管理和维护。
排水泵站的工作原理
03
总结词
了解泵的基本构造和工作原理是掌握排水泵站工作原理的基础。
详细描述
泵是一种通过旋转或往复运动将能量传递给流体的机械，它能够将原动机的机械能或其他外部能量传送给液体，使液体能量增加。根据不同的工作原理，泵可以分为叶片式、容积式、喷射式等多种类型。
VS
了解排水泵站的工作流程是掌握其运行机制的关键。
《排水泵站》ppt课件
CATALOGUE
目录
排水泵站概述排水泵站的结构与组成排水泵站的工作原理排水泵站的运行与维护排水泵站的应用与案例分析
排水泵站概述
01
排水泵站是用于收集、输送和排放城市雨水和污水的市政设施。
定义
排水泵站的主要功能是确保城市排水系统的正常运行，防止洪涝灾害，保障市民的正常生活和城市的发展。
设计特点
该排水泵站采用了一体化设计，将水泵、电机和管道等部件集成在一起，方便安装和维护。同时，采用了高效的水泵和电机，提高了排水效率。
案例介绍：某工业园区由于生产过程中会产生大量的废水，需要建设排水泵站来收集和排放废水。
泵站工程课件
泵站工程
1

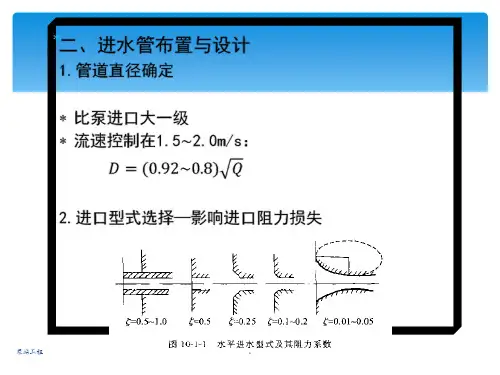

3.进水管的布置
泵站工程
2
三、进水管上的阀件
泵站工程
3
第二节 出水管道
泵站工程
4
二、管线选择 泵房布置与管道输水方案
泵站工程
5
管线布置原则
安全可靠、经济合理、泵站高效
具体布置方案
➢垂直于等高线 ➢减少转弯与曲折 ➢尽量避开填方与坍陷地带 ➢管线在最小压坡线以下 ➢变坡（转折）点设置空气阀 ➢采用变坡布置，减少挖压占地与挖方量 ➢避免山洪威胁
泵站工程
18
泵站工程
19
泵站工程
20
• 泵的四象限特性曲线
泵站工程
21
泵站工程
22
泵站工程
泵的四象限全特性曲线
23
泵的Knapp圆图
泵站工程
24
泵站工程
25
泵站工程
26
泵站工程
27
水泵过渡过程特性与无量纲参数的表达
泵站工程
28
水锤图解
泵站工程
29
四、水锤防护手段
泵站工程
30
泵站工程
6
泵站工程
7
泵站工程
8
泵站工程
9
泵站工程
10
管线压坡线
泵站工程
11
负压的消除
泵站工程
12
泵站工程
13
泵站工程
ห้องสมุดไป่ตู้
14
管道明式铺设示意图
泵站工程
15
第五节 泵站水锤分析
泵站工程
16
二、事故停泵水锤 事故停泵引起的水锤波的形成、传播与反射
泵站工程
17
水泵在事故停泵过程中的工作过程
泵站第七章 PPT
三、小结
12
§ 7-2 进水池
教学目标—掌握进水池作用及尺寸拟定方法。 重点：进水池尺寸拟定； 难点：进水池水流流态分析 进水池是供水泵或进水管直接吸水的建筑物， 其主要作用是为水泵提供良好的吸水条件。
13
14
15
16
(一)进水池平面形状的选择
17
18
19
20
1．悬空高度h1 （1）悬空高度
25
26
27
H2 =（1.3～1.8）D进(T ≥ D进)或
H2 =（1.1～1.6）D进>0.5m
3．进水池池宽及池长的确定
L=KQ/Bh k=40～50s,Q<0.5m3/s; k=30 ～ 40s, Q>0.5m3/s
B=(2 ～ 2.5)D进或B=(n-1)S+D进+2C C≥0.5 D进
池和侧向进水前池两种形式。 (2)按前池中有无隔墩，可分为有隔墩
和无隔墩两种形式。
10
正向进水前池
11
(三)正向进水前池尺寸的确定
1．前池扩散角（20°～40°）
Bb
2．前池长度 3．前池底坡 i=0.2～0.3
L 2tg 2
4．前池构造——对于地基较好的前池，一般采用M5 砂浆砌石或干砌石护底、护坡。砌石厚度通常为 300—500㎜；当地基条件较差时，为防止渗透变形， 必要时可在前池底部加做反滤层等防渗措施
h1过小
21
（2）悬空高度 h1过大
22
（3）悬空 高度h1适中
23
悬空高度一般建议为： h1=（0.3～0.5）D进 其中D进=(1.3～1.5)Ｄ１ 对卧式水泵，建议采用 h1=（0.6～0.8）D进 > 0.5m
泵站PPT
（四）总体布臵 1、一般规定 （1）泵站的总体布臵应根据站址的地形、地质、水 流、泥沙、供电、环境等条件，结合整个水利枢纽或供水 系统布局，综合利用要求，机组型式等，做到布臵合理， 有利施工，运行安全，管理方便，少占耕地，美观协调。 （2）泵站的总体布臵应包括泵房，进、出水建筑物， 专用变电站，其它枢纽建筑物和工程管理用房、职工住房， 内外交通、通信、以及其它维护管理设施的布臵。 （3）站区布臵应满足防火安全、卫生防护和环境绿 化等要求，泵房附近和职工生活区宜列为绿化重点地段。 （4）泵站室外专用变电站应靠近辅机房布臵，宜与 安装检修间同一高程，并应满足变电设备的安装检修、运 输通道、进线出线、防火防爆等要求。
（6）主泵房宽度应根据主机组及辅助设备、电气设备布臵要 求，进、出水流道（或管道）的尺寸，工作通道宽度，进、出水侧 必需的设备吊运要求等因素，结合起吊设备的标准跨度确定，并应 符合规范规定。 立式机组主泵房水泵层宽度的确定，还应考虑集水、排水廊道的布 臵要求等因素。 （7）主泵房各层高度应根据主机组及辅助设备、电气设备的 布臵，机组的安装、运行、检修，设备吊运以及泵房内通风、采暖 和采光要求等因素确定，并应符合规范规定。 （8）主泵房水泵层底板高程应根据水泵安装高程和进水流道 （含吸水室）布臵或管道安装要求等因素确定。水泵安装高程应根 据规范规定的要求，结合泵房处的地形、地质条件综合确定。 主泵房电动机层楼板高程应根据水泵安装高程和泵轴、电动机轴的 长度等因素确定。 （9）安装在主泵房机组周围的辅助设备、电气设备及管道、 电缆道，其布臵应避免交叉干扰。 （10）辅机房宜设臵在紧靠主泵房的一端或出水侧，其尺寸应 根据辅助设备布臵、安装、运行和检修等要求确定，且应与泵房总 体布臵相协调。
（4）供水泵站的布臵型式，应符合现行国家标准 《室外给水设计规范》的规定。 （5）建于堤防处且地基条件较好的低扬程、大流量 泵站，宜采用堤身式布臵；而扬程较高或地基条件稍差或 建于重要堤防处的泵站，宜采用堤后式布臵。 （6）从多泥沙河流上取水的泵站，当具备自流引水 沉沙、冲沙条件时，应在引渠上布臵沉沙、冲沙或清淤设 施；当不具备自流引水沉沙、冲沙条件时，可在岸边设低 扬程泵站，布臵沉沙、冲沙及其它排沙设施。 （7）对于运行时水源有冰凌的泵站，应有防冰、导 冰设施。 （8）在深挖方地带修建泵站，应合理确定泵房的开 挖深度，减少地下水对泵站运行的不利影响，并应采取必 要的通风、采暖和采光等措施。 （9）紧靠山坡、溪沟修建泵站，应设臵排泄山洪和 防止局部滑坡、滚石等的工程措施。
泵与泵站(第五版)给水泵站课件
自动化改造
智能化改造
环境友好型改造
05
给水泵站的安全与防护
泵站安全运行管理
定期检查与维护
操作规程制定 应急预案制定
泵站防洪涝措施
泵站选址
选择地势较高、不易受洪涝灾害 影响的地点建设泵站，降低洪涝
风险。
排水系统设计
合理设计泵站的排水系统，确保 在暴雨或洪水情况下，泵站内部
积水能够及时排出。
防水淹没措施
流量调度
根据用水需求，合理调度各泵的运行， 实现流量均衡分配。
优化开机顺序
根据用水高峰期和低谷期，合理安排 泵的开机和停机顺序。
优化调度策略
采用智能优化算法，如遗传算法、模 拟退火算法等，制定最优调度方案。
实时监控与调整
对泵站进行实时监控，根据实际运行 情况及时调整调度方案。
泵站现代化改造
更新设备
保证水质安全
节能环保 便于维护管理
设计流量和扬程
设计流量 设计扬程
泵型选择与数量
泵型选择
泵的数量
根据泵的运行效率和可靠性，确定泵 的数量，确保泵站能够持续稳定供水。
泵站布置与结构
平面布置 结构形式
03
给水泵站的运行管理
泵站的试运行
01
02
试运行目的
试运行流程
03 注意事项
泵站的运行操作
操作人员要求
操作流程
注意事项
泵站的维ቤተ መጻሕፍቲ ባይዱ保养
保养内容
注意事项
对泵站设备进行日常检查、清洁、润 滑等保养工作。
在保养过程中，应遵循相关安全规定， 确保人员安全。
保养周期
根据设备运行状况和保养要求，制定 合理的保养计划。
《取水泵站设计》课件
分散式布置
根据工艺要求，将单台泵 分散布置在各处，便于流 量调节。
半集中式布置
结合集中式和分散式的特 点，泵房内集中布置部分 泵，其他泵分散布置。
泵的安装高度
吸上式泵
泵安装高度必须低于液面 ，以便形成一定的真空， 使液体自行流入泵内。
灌入式泵
泵安装高度必须高于液面 ，液体通过灌入管进入泵 内。
自吸式泵
电机控制方式
根据实际需求，选择电机的控制方式，如手动控制、自动控制等。
电机保护
为电机配置合适的保护装置，如过载保护、短路保护等，确保电机 的安全运行。
控制系统设计
控制方式选择
01
根据实际需求，选择合适的控制系统，如手动控制、自动控制
、远程控制等。
控制元件配置
02
根据控制系统需求，配置合适的控制元件，如传感器、执行器
技术先进
采用先进的技术和设备，提高取水泵 站运行的自动化程度和智能化水平， 降低人工干预，提高运行效率。
设计流程
设计审查与优化
在设计过程中，应组织专家进行多轮审查 和优化，确保设计方案的合理性和可行性 。
需求分析
明确取水泵站的功能需求，分析水源条件 、供水需求、地理环境等因素，为后续设 计提供依据。
泵安装高度可高于或低于 液面，通过自吸结构使液 体进入泵内。
04
取水泵站结构设计
泵房设计
泵房尺寸
根据泵站规模和工艺要求，确定 泵房的平面尺寸和高度。
泵房结构形式
根据地质勘察资料和荷载要求，选 择合适的泵房结构形式，如砌体结 构、混凝土结构或钢结构等。
基础处理
根据地质勘察资料，对泵房基础进 行必要的处理，如换填、桩基等， 以确保泵房的稳定性和安全性。
