JWB滚珠丝杆升降机

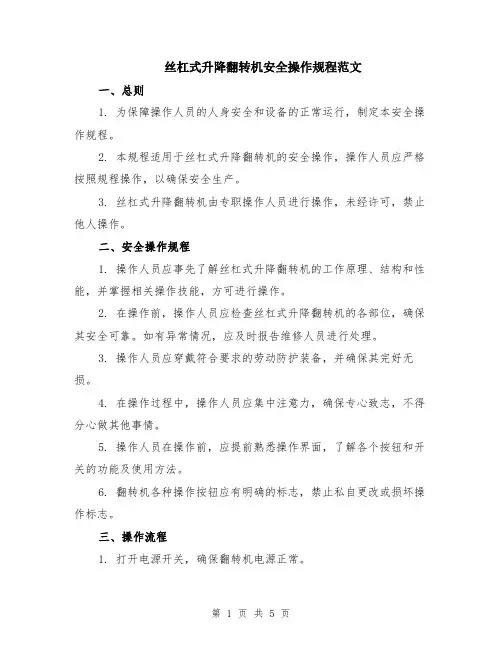

丝杠式升降翻转机安全操作规程范文（二篇）
丝杠式升降翻转机安全操作规程范文一、总则1. 为保障操作人员的人身安全和设备的正常运行，制定本安全操作规程。
2. 本规程适用于丝杠式升降翻转机的安全操作，操作人员应严格按照规程操作，以确保安全生产。
3. 丝杠式升降翻转机由专职操作人员进行操作，未经许可，禁止他人操作。
二、安全操作规程1. 操作人员应事先了解丝杠式升降翻转机的工作原理、结构和性能，并掌握相关操作技能，方可进行操作。
2. 在操作前，操作人员应检查丝杠式升降翻转机的各部位，确保其安全可靠。
如有异常情况，应及时报告维修人员进行处理。
3. 操作人员应穿戴符合要求的劳动防护装备，并确保其完好无损。
4. 在操作过程中，操作人员应集中注意力，确保专心致志，不得分心做其他事情。
5. 操作人员在操作前，应提前熟悉操作界面，了解各个按钮和开关的功能及使用方法。
6. 翻转机各种操作按钮应有明确的标志，禁止私自更改或损坏操作标志。
三、操作流程1. 打开电源开关，确保翻转机电源正常。
2. 操作人员应确认工作区域和设备周围没有其他人员或障碍物存在。
3. 依次按下上升/下降和翻转按钮，控制翻转机开始工作。
在操作过程中，应保持机器平稳运行，不要出现异常声音或振动。
4. 在翻转过程中，操作人员应注意观察材料的翻转情况，确保翻转角度和速度适宜。
5. 当完成翻转后，立即松开按钮，确保机器停止运行。
然后检查翻转后的材料是否到位，是否有异常情况。
6. 若需要继续工作，可以重复以上操作流程，反之则关闭电源开关，保持设备处于停机状态。
四、安全事项1. 在操作过程中，禁止戴手套、长袖衣物或其他可能陷入机器的杂物，请保持双手和衣物干净整洁。
2. 如发现设备异常或故障，请立即停止操作，并及时向维修人员报告，禁止擅自进行拆修。
3. 操作人员应定期对丝杠式升降翻转机进行维护和保养，确保设备的正常运行。
4. 若在操作过程中出现紧急情况，如机器噪音过大、烟雾、异味等，应立即停止操作，并向相关人员报告，确保人身安全和设备正常运行。
螺旋丝杆升降机
SJA10 10
Tr20 x 4 1:4 1:16 1 0.25 0.57 0.27 8 3.1 0.25 0.16 0.35 0.25 0.29 0.18
5 0.50
SJA20
SJA50
20
50
Tr30 x 6
Tr40 x 7
1:6
1:7
1:24
1:28
1
1
0.25
0.25
1.14
AB 反齿隙装置
700
HBP 耳轴安装板
1000
IRE 增量编码器
FS 离合器
PS 电位计
STR 外管尾端铰接
AR 防转机构
L
地脚安装 fk=1 L
耳轴安装 fk=2 L
导向杆安装 fk=2.5 L
300 5.0 1.2 5.49 0.17 1.99 0.06 4.39 0.14 1.59 0.05 2.74 0.086 0.995 0.031 1.098 0.034 0.398 0.012
60
100 1.7 0.4 5.90 0.06 2.21 0.02 4.72 0.05 1.77 0.02 2.95 0.031 1.105 0.012 1.179 0.012 0.442 0.005 50 0.8 0.2 6.37 0.03 2.49 0.01 5.09 0.03 1.99 0.01 3.18 0.017 1.243 0.007 1.273 0.007 0.497 0.003
800 16.5
注：所有系列产品的环境工作温度：-10℃ - 40℃，（如需-40℃ - +70℃，请咨询。） 丝杠可提供双头，三头丝杠，提升速度成比例提高，具体参数请咨询。
滚珠丝杠螺旋升降机
L1 Nm kW 0.791 0.116 0.831 0.078 0.874 0.064 0.923 0.048 1.007 0.032 1.108 0.012 1.146 0.006
提升负载 20kN 减速比 Nm 6.04 6.48 6.82 7.18 7.59 8.31 8.86 15kN 减速比 Nm 4.53 4.86 5.11 5.39 5.70 6.23 6.65 10kN 减速比 5kN 减速比
V1
L1 kW 0.14 0.10 0.08 0.06 0.04 0.01 0.01 Nm 1.69 1.81 1.88 1.99 2.07 2.21 2.31
V1
kW 0.49 0.34 0.28 0.21 0.13 0.05 0.02
Nm 1.18 1.28 1.31 1.38 1.51 1.66 1.78
V1 Nm kW 1.139 0.167 1.201 0.113 1.246 0.091 1.321 0.069 1.376 0.043 1.468 0.015 1.536 0.008
L1 Nm kW 0.423 0.062 0.435 0.041 0.446 0.033 0.459 0.024 0.500 0.016 0.550 0.006 0.590 0.003
提升负载 20kN 减速比 Nm 3.16 3.32 3.50 3.69 4.03 4.43 4.58 15kN 减速比 Nm 2.37 2.49 2.62 2.77 3.02 3.32 3.44 10kN 减速比 5kN 减速比
n1 RPM 1400 900 700 500 300 100 50
提升速度 mm/s V1 L1 39.0 9.7 25.0 6.3 19.5 4.9 13.9 3.5 8.3 2.1 2.8 0.7 1.4 0.3 SJB22
丝杆升降机工作原理
丝杆升降机工作原理
丝杆升降机是一种常见的垂直运输设备，其工作原理是通过电动机带动丝杆的旋转，进而使螺母在丝杆上升降。
丝杆升降机通常由电机、丝杆、螺母、导轨和控制系统等组成。
电机是丝杆升降机的动力来源，一般采用电动机作为驱动装置。
当电机启动时，其输出的动力通过减速机将转速降低，然后通过联轴器将动力传递给丝杆。
丝杆是丝杆升降机的关键部件之一，它通常是由金属材料制成的螺旋形轴，且表面具有螺纹。
当电动机带动丝杆旋转时，螺纹将螺母沿丝杆进行升降运动。
螺母是丝杆升降机的运动部件，它与丝杆上的螺纹相配合。
当丝杆旋转时，螺母会沿着丝杆的螺纹进行升降运动，从而实现货物或乘客的垂直运输。
导轨是丝杆升降机的支持部件，其作用是保持螺母在运动过程中的稳定性。
导轨一般安装在丝杆的两侧，丝杆和螺母可以沿着导轨上下滑动。
控制系统负责控制丝杆升降机的启动、停止和运行方向等操作。
通常，控制系统由电控柜、按钮和传感器等组成。
通过按下按钮来控制电机的启停，传感器可以监测丝杆升降机的位置和状态，确保其安全运行。
综上所述，丝杆升降机工作原理是通过电机带动丝杆转动，使螺母沿着丝杆进行升降运动，从而实现货物或乘客的垂直运输。
丝杆升降机4联动升降平台方案
丝杆升降机4联动升降平台方案
丝杆升降机四台联动升降平台是丝杆联动方案中最常见的一种组合型式，通过联轴器、连接杆、转向器等部件将丝杆升降机与电机、减速机组合起来形成同时升降、同方向旋转的工作平台。
丝杆升降机联动平台负载大、传动效率高、定位精度高，使用安装方便。
蜗轮蜗杆传动独有的自锁功能加强了工作平台的安全平稳运行。
丝杆升降机4联动平台通常的设计使用方案为T型、H型和U型。
首先根据使用要求确定联动平台负载的大小、升降机行程、所需升降速度以及安装平台尺寸，按照升降机的选型方案选出升降机的具体型号，丝杆升降机在平台上尽量对称布置，使每台升降机均匀受力。
对于平台尺寸较大的使用工况，当连杆较长时需要轴承座支撑。
由于连杆的加工长度有限制(一般不超过3米)，可适当增加升降机的台数，使升降机能为平台提供足够的支撑点。
蜗轮丝杆升降机联动平台无论几台组合联动，使用配件数量不同但都是采用一台电机驱动，这样才能保证整个平台的同步性（由于电机转速有误差，多台电机驱动无法保证同步稳定性）。
选用电机时需考虑各传动部件的效率，预留足够的安全预留，确保驱动源的扭矩足以驱动各部件平稳工作。
丝杆升降机联动平台根据使用需要可加装计算器、限位开关等部件使升降更精准。
关于丝杆升降联动平台的更多使用方案欢迎咨询鲁德传动，工程师会根据具体使用要求给出最合理的选型设计方案。
滚珠丝杆升降机的介绍
概述丝杆升降机，SWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。
承载能力2.5—120T。
具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。
本设计是一种新式支撑杆的创造，利用电机来带动丝杠的转动从而实现支撑机构的升降。
其中利用正反螺旋的叠加使用的加大行程的效果，以及螺旋机构的诸多特性来尝试性的设计创新。
当然这其中也多有用到连杆机构，包括四杆及多杆机构的使用。
连杆的作用是相当必要的，连杆的正确使用使升降支撑机构实现了阶梯性的升降。
另外，此次建模是运用MATLAB和Solidworks联合，此次设计是一个新的尝试，相信实验成功后能够广泛的应用于工业建筑，医疗科学，航天航空等各个领域，以得到更好的利用。
第一章绪论现今社会，支撑系统的应用已是日益广泛。
在我们的日常生活领域，支撑系统已普遍应用。
医疗领域，人工假肢以及工业领域的大型机械臂等都是支撑杆的广泛应用场所。
而在航空、航天等领域，支撑机构性能的优劣更是直接关系到仿真和测试试验的可靠性和置信度,是保证航空、航天型号产品,以及武器系统精度和性能的基础。
因此，创造更好更优秀的支撑机构便是我们的新的目标。
为了能在较短的周期内推出性能更好、更符合客户需求的机械产品,可通过建立仿真软件所支持的产品模型,实现机械产品方案确立后的快速仿真分析及反馈,及时对设计方案进行改进和优化。
创造更好更优秀的支撑机构便是我们的新的目标。
第二章螺旋传动的设计2.1螺旋传动的类型、应用和特点2.1.1 螺旋传动的类型和应用1）传力螺旋：在传动链中用于传递动力的螺旋传动称为传力螺旋。
其特点是承受较大的载荷，传动精度要求较低，有的甚至对相对位移无精度要求，主要要求是具有足够的强度。
如一起底座的调节螺旋或起重螺旋等。
2）示数测量螺旋传动：在传动链中用以精确地传递相对运动或相对位移的螺旋传动。
jwb无极绳绞车说明书2
JWB系列矿用无极绳调速机械绞车使用说明书（行星差速，同轴布置）（液控或手动操作）（重锤或液压张紧）执行标准MT/T885-2000及Q/GX008-2008邹城市广信科技开发有限责任公司2010年04月目录1．概述 (1)用途及适用范围 (1)使用环境条件与环境影响 (1)产品特点 (1)型号组成及其代表意义 (2)2．技术特征 (2)主要技术参数 (2)主要性能 (2)3．主要结构及工作原理 (3)绞车主机 (3)梭车 (3)尾轮 (3)主压绳轮组 (4)副压绳轮组 (4)托绳轮组 (4)拐弯轮组 (4)液压系统 (4)控制与显示 (4)4．安装与调试 (4)设备安装的条件与技术要求 (5)安装方法及注意事项 (5)电气系统安装及调试 (7)试运行及注意事项 (7)5．绞车控制步骤 (8)6．使用及维护 (8)7．故障分析与排除 (9)8．运输、储存 (10)9．开箱与检查 (10)10．其他 (10)11．配件一览表 (11)12．附图 (15)13．联系地址及电话………………………………………………（封底）1．概述用途及适用范围本产品是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备运输，特别适用于大型综采设备的运输牵引和长运距及材料的运输，能大大提高运输效率及运输安全可靠性，也可用于金属矿山和地面轨道运输，可适用于坡度不大于30℃或弯曲、起伏变化的轨道运输。
特别提示：本绞车严禁运行中双工作闸同时制动。
使用环境条件与环境影响牵引绞车可在煤矿井下有瓦斯的巷道中使用；牵引绞车应安置于环境温度为10℃—40℃，环境相对湿度不超过85%（+25℃），海拔高度不超过1000m的巷道内工作。
对于海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；牵引绞车在有隔爆要求的巷道内工作时，必须选用在有效期内、有煤安标志的隔爆型电机及电气，且工作时周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量；牵引绞车无任何污染，不影响周围环境；产品特点本设备吸收借鉴了绳牵引卡轨车的成熟技术，采用了调度绞车的行星轮减速、变速方式，具有如下特点：绞车采用了三级行星轮系减速传动，电机输入轴直接传动常啮合的行星差速器，在快速、慢速块式制动闸的相应结合下，形成零速、快速和慢速，最后传动末级行星轮系和摩擦滚筒。
涡轮丝杠升降机原理
涡轮丝杠升降机原理
涡轮丝杠升降机是一种常见的垂直运输设备，主要用于建筑物、工厂、仓库、停车场等场所的货物和人员的运输。
它的升降原理是利用电动机带动蜗轮和蜗杆旋转，使蜗杆带动丝杠旋转，由于丝杠螺距的作用，使升降平台上升或下降。
涡轮丝杠升降机的主要构成部件包括电动机、蜗轮蜗杆、丝杠、升降平台等。
当电动机工作时，通过减速器带动蜗轮和蜗杆旋转，蜗杆又带动丝杠一起旋转，丝杠通过螺距的作用，将旋转运动转化为线性运动，从而带动升降平台上升或下降，完成货物或人员的垂直运输。
涡轮丝杠升降机具有结构紧凑、工作平稳、效率高等优点，是一种广泛应用于物流、工业、交通等领域的升降设备。
它的安全性、稳定性和可靠性也得到了广泛的认可和应用。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JWB滚珠丝杆升降机
特点:
JWB滚珠丝杆升降机效率高；用滚动摩擦、提高了整机使用效率，只需要很小的驱动源，就可以产生很大的推动力。
高速化：与梯形丝杆相比，升降速度有很大的提高，能轻松的进行调整地运转。
结构:
上海耐坚减速机JWB系列（普通滚珠丝杆升降机），适用于高速，高频率和高性能的装置中，主要由精密滚珠丝杆副与高精度蜗轮蜗杆副构成。
优点:
效率高：使用滚动摩擦、提高了整机使用效率，只需要很小的驱动源，就可以产生非常大的推动力。
高速化：与普通梯形丝杆相比，运转速度有很大的提高，能轻松的调整和运转。
使用寿命长：采用高质量的滚珠丝杆副，使其工作寿命比普通梯形丝杆提高3倍以上。
安装尺寸图:。
