线束基础知识
线束基础知识学习

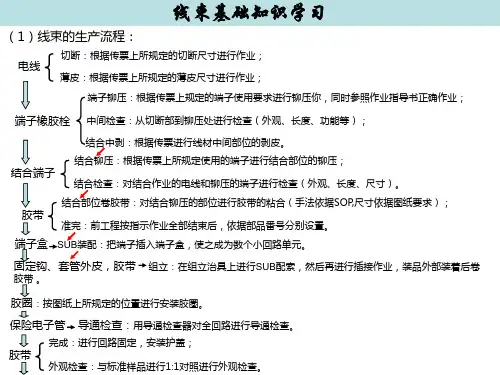

线束基础知识学习
（2-6）防水栓（橡胶栓）的知识
作用：用于易进水的引擎室内的防水和防尘、电极保护； 分类：独立橡胶栓和一体橡胶栓。
品番
描述
独立橡胶栓
橡胶栓1个1个的装在端子上，并插入端子盒；端子的内腔是独立的。
一体橡胶栓
端子（电线）穿过一体型的橡胶栓插入端子盒，一个端子盒使用一个一体橡胶 栓。
保险的种类：
①玻璃管、②自动保险、③小型保险、④可溶性电线⑤断路器（C/B）⑥缓溶断型保险。
线束基础知识学习
（2-16）护盖、护套的知识：
作用：用于防尘防水、电极保护、噪音防止等，安装到车体上时任务完成被摘掉，所以 它的功能只到装配入车体之前。
代表性的护盖：端子盒套、防尘套、防水橡胶长套、交流发电机护盖、噪音防止护盖、电瓶接 线柱护套、接头护套等、海绵胶带。
固定钩的分类：
分类
罗列
安装方法的分类
胶带固定、两侧固定、单侧固定、COT夹入固定、夹带枪固定、结合固定
固定方法的分类
夹入式、螺丝固定式、“插入式”
形状的分类
直上型、侧钩型
线束基础知识学习
（2-11-1）安装方法的分类：
※胶带两侧固定、夹入式（直上型、侧钩型）；
※胶带两侧固定螺丝固定式（插入式）（直上型、侧钩型）；
※胶带单侧固定、夹带式（直上型、侧钩型）；
※胶带单侧固定，螺丝固定型（插入型）（侧钩型）；
夹入式
※COT夹入固定
螺丝固定式（插入式）
异异式
※轮带固定 夹入式、异形、螺丝固定式（插入式）
※端子盒结合固定 夹入式
（2-11-2）固定钩安装记号的知识
线束基本知识
精选课件
29
✓ 回路号:图纸上的电线编号。
✓材
质：作业上用的电线材质 AVSS。
✓颜
色：作业上用的电线颜色 G。
✓规
格：作业上用的电线规格 0.5SQ。
✓长
度：作业上用的电线长度 1265MM。
✓ 脱皮长度：所压着端子两端的脱皮长度。
✓端
子：压着所用的端子种类。
✓ 压着高度：端子前起脚的压着高度。
AEX---AUTOMOBILE LOW VOLTAGE-POLYETHYLENE CROSSLINKED 主要构造及功 能：铜芯是退火软铜, 绝缘材料采用交联聚乙烯耐温材料，耐油性，耐腐蚀性， 耐磨擦性同时具有卓越的耐高低温性能。
AESSXF---AUTOMOBILE LOW VOLTGE-POLYETHYLENE SUPER-SLIMCROSSLINKED-SOFT铜芯是退火软铜，绝缘层为薄壁铰链聚乙烯耐温材料，具 有耐高低温性能，芯线为细线软结构。
支 线: 是Wire Harness的末端部位，最末端没有整理的部分 合起来，扎成多捆的电线。
分支点:线束中主线与主线或主线与支线中心线的交点
接 点:电线与电线的连接点(即:线扣)
插件和端子:线束的基本组成单元
精选课件
24
例1) 一般 Wire Harness
支线
插件、端子
支线
分支点
例2) 安装BOX类
52
2.00
52
0.30
28
2.50
58
AVS S FT
0.50 0.85
32 36
0.30
28
0.50
32
1.25
42
0.75
36
线束基本知识
保险的种类：
①玻璃管、②自动保险、③小型保险、④可溶性电线⑤断路器（C/B）⑥缓溶断型保险。
线束基础知识学习
（2-16）护盖、护套的知识：
作用：用于防尘防水、电极保护、噪音防止等，安装到车体上时任务完成被摘掉，所以 它的功能只到装配入车体之前。 代表性的护盖：端子盒套、防尘套、防水橡胶长套、交流发电机护盖、噪音防止护盖、电瓶接 线柱护套、接头护套等、海绵胶带。 注：其他部件（结合端子盒（J/C）、继电器、二极管）
名称
成型 保护架 固定钩 胶圈 其他
端末部品
中继器 （J/B）
继电器盒 （R/B）
保险盒 （F/B）
保险
F/L盒 结合端子 盒（J/C） （F/BOX）
护盖
其他
线束基础知识学习
电线根数：约2000根
注：每辆车的线束数
重量：约35公斤 电线全长：约4000米 端末数：约450个
（2-1）电线的品种： 性能描述
注：xx的W/H制作，分为前后工程。 准完：（准备完了品）以前为前工程，以后成为后工程。 （2）线束构成部件及种类： 线材
一般韧性 （F）
耐 热 （X）
屏 蔽 （BS/AS/CS）
麻花纹线 （T）
电瓶线 （HEB）
接地线 （EB）
可溶性线 （FL）
其他
部品
外装 部品材料 胶带 端子盒 （外壳+ 接头+橡 胶圈） 胶管 皮子
固定钩的分类： 分类
安装方法的分类 固定方法的分类 形状的分类
罗列
胶带固定、两侧固定、单侧固定、COT夹入固定、夹带枪固定、结合固定 夹入式、螺丝固定式、“插入式” 直上型、侧钩型
线束基础知识学习
（2-11-1）安装方法的分类：
线束基础知识培训
国标（JB/T 8139-1999 ）,QVR 日标（JASO D611 ），AVS 德标（ DIN 72551-1996 ）,FLRY 美标（ SAE J1128-2000 ）,TXL
单线 双绞线 屏蔽线 同轴线 编织线 高压线
14
线束制造的核心质量
电线裁断剥皮
切口毛躁
绝缘损伤
导体切伤
绝缘残留
15
线束制造的核心质量
电线裁断剥皮 电线裁断剥皮时允许的断线数量：≤0.5²时为导体根数*0.05;≥0.75²时为
导体根数*0.08；大于25²时不允许超过30根 如德标FLRY-A电线，0.5²的结构是19根导体，按照上面的要求计算如
线束的质量不仅需要使 用优质的原材料，还需 要可靠的工艺来保证加 工后的线束在可靠性和 耐久性两方面均能满足 实际使用的需求
线束在使用过程中的失 效大都是使用了劣质的 原材料和不严谨的加工 工艺而造成的
而线束的核心工艺就是 隐蔽性很高的端子与电 线之间的压接，也是线 束厂和使用者最容易忽 视的关键点
包脚不允许触底
包脚不允单边过度卷 曲
不允许内部断裂
毛刺不允许超出底边
19
7
防水连接器
母插座锁片 母端子防水 母端子
母端子插座
母插座密封圈 母端子锁片
公端子防水 公端子
公端子插座
公端子锁片
8
非防水连接器
母插座锁片 母端子
母端子插座 母端子锁片
公端子
公端子插座 公端子锁片
9
保险盒
保险丝拨片器 慢熔保险丝
快熔保险丝
继电器 保险盒本体
10
线束基础知识
Security Classification
Date
直观图 （VPS图）
新员工岗前培训
二、插端子：将导线插入塑件
1、插线需根据端子和接插件的结构，按照要求的 方向和工艺卡片上注明的孔号（线代码）插入接插 件不应损坏端子及接插件；在插的过程中发现不能 插，要确定方向是否正确，不能用大力插入。 2、端子插入塑件后应听到清脆的响声，再少许用 力回拉。检查端子是否到位，插端子要做到三步曲： 一插、二听、三回拉。对特别要求的要取下接插件 检查是否到位。
Security Classification
Date
新员工岗前培训
D：缠绕卡钉——缠绕的位置正确，胶带重叠缠绕圈数2 圈，最后1圈的胶带不得翘起，胶带不得超过最高台阶。 PSA项目要求重叠缠绕4圈。 Nissan项目可点缠绕或者交叉缠绕
TOYOTA项目先在导线定点缠绕2-3圈，然后在卡钉上定点3-4 圈，再缠到卡钉的另一端定点3-4圈，再缠绕回来3-4圈胶带中 途不撕断。
西。
推！-听！ ➢整顿--安排有用的东西， 以方便使用。
-拉！- ➢清扫--每日清扫工作环境。
查！
➢清洁--一切行为规范化，消除隐患。
➢修养--制定规章和计
划 ，保持良好的作风。
Security Classification
Date
Security Classification
Date
新员工岗前培训
C：间隔缠绕——间隔缠绕为螺旋式缠绕。
其相邻两圈的间距GMT900和SPARK项目不大于25mm； PSA和VOLVO项目不大于两倍胶带宽； Nissan项目不大于1.5倍胶带宽（特殊工艺规定除外）。 TOYOTA不大于1倍胶带宽
未
线束基础知识培训
标识打印与粘贴
打印标识
根据工艺要求，使用合适的字体 和颜色打印标识，如线束编号、
长度等。
粘贴标识
将打印好的标识粘贴到线束上，确 保标识清晰、易于识别。
检查标识
对粘贴好的标识进行检查，确保无 遗漏、无错贴等现象。
03 线束的安装与维护
线束的固定与连接
确定线束的固定位置
01
根据线束的长度和用途，选择合适的固定位置，确保线束在固
清洁和维护
定期清洁线束表面，去除灰尘和污垢，保持线束的清洁和良好状 态。
04 线束的常见问题与解决方 案
线束故障的判断方法
01
02
03
04
观察法
通过观察线束外表是否有破损 、断裂、烧蚀等现象，判断线
束是否出现故障。
触摸法
通过触摸线束的导线和连接器 ，检查是否有过热、松动等现 象，判断线束是否正常工作。
压接
使用压接工具将线芯压接 到端子上，确保接触良好、 稳定可靠。
检查
对压接好的端子进行检查， 确保压接质量符合要求， 无虚接、松动等现象。
绝缘皮的处理
绝缘皮剥离
绝缘皮固定
将线缆绝缘皮从端子附近剥离，露出 一定长度的线芯。
使用适当的绝缘材料将修剪后的绝缘 皮固定在线束上，确保其稳定性。
绝缘皮修剪
使用合适的工具修剪绝缘皮，使其长 度适中、整齐一致。
腐蚀
线束受到化学腐蚀或电化学腐 蚀，导致导线变脆、连接器接 触不良。
安装问题
线束安装不规范，导致连接器 松动、接触不良。
线束故障的排除与修复
清洁
紧固
更换
清除线束上的污垢和灰 尘，确保连接器接触良
好。
检查并紧固所有连接器， 确保连接牢固可靠。
线束原理相关知识点总结
线束原理相关知识点总结一、线束结构与原理1. 线束的组成线束由导电线、绝缘套管、连接器、粘结带、保护套管等部分组成。
导电线负责传输电力和信号，绝缘套管用来保护导电线，连接器用来连接线束的不同部分，粘结带用来固定线束的整体结构，保护套管则用来保护线束免受外部环境的影响。
2. 线束的功能线束的主要功能是传输电力和信号，连接和控制车辆的各个电气部件。
它能够将发动机控制单元发送的指令传输到执行部件，同时将传感器采集的数据传输回发动机控制单元，实现车辆电气系统的正常工作。
3. 线束的分类根据用途不同，线束可以分为动力线束、信号线束和数据线束。
动力线束用来传输高电流的动力信号，信号线束用来传输低电流的控制信号，数据线束用来传输各种传感器采集的数据。
二、线束的故障和维修1. 线束的常见故障线束常见的故障包括导电线断裂、接头腐蚀、连接器松动、保护套管破损等。
这些故障会导致电气系统工作不稳定，甚至无法正常工作，需要及时进行维修和更换。
2. 线束的维修方法当出现线束故障时，一般的维修方法为检查线束的连接是否松动，检测导电线和连接器的电阻是否正常，检查保护套管是否破损。
如果发现有损坏的部分，需要及时更换。
另外，还可以对线束进行绝缘处理，以增加其抗干扰能力。
三、线束维护与保养1. 线束的保养为了延长线束的使用寿命，需要定期对线束进行清洁和保养。
在清洁时，应该使用干净的布或者软毛刷轻轻擦拭线束表面，避免使用强酸性或碱性清洁剂，以免损害线束的绝缘性能。
2. 线束的保护为了保护线束不受外部环境的影响，需要对线束进行加固和防护。
可以在线束上增加防水、防尘的保护套管，同时加固连接处，以增加线束的抗振性和耐久性。
四、线束的设计与制造1. 线束的设计线束的设计需要考虑车辆的结构和布局，以及各个电气部件之间的连接关系。
设计人员需要根据车辆的具体情况，确定线束的长度、截面积、接头位置和接头数量等参数，同时需要考虑线束的绝缘、防护和抗干扰能力。
线束的入门知识
TPA（端子二次锁止结构）
并不是所有的端子都需要二次锁止结构，VW要求是端子宽度2.8mm（包含2.8）以下就应该 使用TPA，为保证线束厂工人安装方便，TPA的颜色也要求可辨识，并且装配时要有明确的 手感，为保证塑壳在运输至线束厂过程中TPA不会自动进入锁止位置，抗锁止作用的机构在 TPA上是必须的。
玻璃纤维套管
以玻璃纱为基材，编织成管后，用硅树脂浸渍，再加以烘干而成，适用于易产生高温高压的 电器之间的导线保护，耐温达到200℃以上，耐压达到千伏以上。常用颜色为白色，根据客 户的不同要求，可以染成其它颜色（如红色、黑色等），直径规格从2~20不等。一般线束中 的易熔线用到此管。
胶带
胶带在线束包扎材料中一般占到30%左右。胶带在线束中起到捆扎、耐磨、耐温、绝缘、阻 燃、降噪、作标记等作用，是线束包扎材料中应用最多的一类。
PVC胶带
PVC胶带是一种以绝缘的聚氯乙烯薄膜为基材，单面均匀涂布压敏胶粘剂制成的卷状胶 粘带，具有良好的粘接性、耐久性和电绝缘性能。胶带解卷后膜面平整，色泽均匀，两 侧面平整，耐温在80℃左右。在线束中主要起到捆扎的作用。
布基胶带 绒布胶带
常用绒布胶带以聚酯无纺布为基材，涂布高剥离强度无溶剂橡胶型压敏胶制成， 无溶剂残留，耐腐蚀，具有降噪性能，手可撕，操作方便，耐温105℃。由于其材 质柔软并耐腐蚀，非常适用于汽车内部降噪部位线束使用，如仪表盘线束等。高
种类
波纹管
主要的特点就是耐磨性较好，在耐高温性、阻燃性、耐热性都很好。波纹管的耐温在-40150℃间。根据不同的包扎要求，一般波纹管外采用PVC胶带全缠和点缠两种方式。
分类 闭口波纹管
闭口波纹管配合线束管夹可以起到良好的防水效果，但比较难于装配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线束基础知识
Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
汽车线束设计基础知识
汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积、、、、、、、等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，规格线适用于仪表灯、指示灯、门灯、顶灯等；规格线适用于牌照灯，前后小灯、制动灯等；规格线适用于转向灯、雾灯等；规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求至4平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。
一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸。
由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。
线束上各端头都会打上标志数字和字母，以标明导线的连接对象，操作者看到标志能正确连接到对应的电线和电气装置上，这在修理或更换线束时特别有用。
同时，电线的颜色分为单色线和双色线，颜色的用途也有规定，一般是车厂自订的标准。
我国行业标准只是规定主色，例如规定单黑色专用于搭铁线，红单色用于电源线，不可混淆。
线束用机织线或塑料粘带包裹，出于安全、加工和维修方便，机织线包裹已经淘汰，现在是用粘性塑料胶带包裹。
线束与线束之间、线束与电气件之间的连接，采用联插件或线耳。
联插件用塑料制成，分有插头和插座。
线束与线束之间用联插件相接，线束与电气件之间的连接用联插件或线耳。
随着汽车功能的增加，电子控制技术的普遍应用，电气件越来越多，电线也会越来越多，线束
也就变得越粗越重。
因此先进的汽车就引入了CAN总线配置，采用多路传输系统。
与传统线束比较，多路传输装置大大减少了导线及联插件数目，使布线更为简易
随着人们对汽车的安全性、舒适性和经济性的要求越来越高，汽车上的电器配置、功能也越来越多，所以连接各个电器件的线束也越来越复杂，成为当代汽车故障的多发环节，也因此在汽车设计和生产制造中受到越来越多的关注。
下面简要阐述一下汽车线束设计流程。
1原理图设计与计算
根据《电气设计任务书》要求的电气配置和技术要求绘制电气原理图。
根据各用电器功率确定保险容量及线径大小，同时对每个电气子系统进行载荷分配，确定总保险的容量。
计算导线线径：依据公式（见图）
式中：I———电流，A；P———电器件功率，W；U———电压，V；
A———线径，mm2；ρ———铜电阻率（约为Ωmm2/m）；L＝导线长度，m；Ud———允许最大的电压降损失。
同时也要考虑下列情况：
a.导线过长可适当将线径放大；
b.导线经多个插接件转接后连接到用电器的情况，考虑端子电压降较大，可适当将线径放大。
不同形式的导线具有不同的允许电流和线路电压降。
2绘制三维布线图
根据各个电器件的位置不同，确定三维布线的形式，目前国际上通用的布线形式一般为E 型和H型；
模拟仿真不同区域的线束直径；
考虑线束过孔的密封与保护。
线束的固定孔位与固定形式确定。
理论上讲，一根线束连接所有的电器件是最合理的，但实际装车时是根本做不到的，所以线束要合理分块，在方便装配的情况下，尽量采用系统化设计。
搭铁点设计在线束设计中是很重要的，否则会造成信号干扰，影响某些电器的功能实现；根据车型不同设计成多个接地点，搭铁的设计应满足以下几点：
a.弱信号传感器的应单独且就近搭铁，保证信号正常传输；
b.各ECU应单独搭铁，防止被干扰；
c.蓄电池负极搭铁和发动机、变速箱搭铁要慎重考虑。
3设计二维线束图
配电盒（保险和继电器）是整车电气的核心，起到：分配负荷、集中供电、节省空间、简化线束、降低成本和方便检修的作用。
一般根据需要可设计成2到3个。
一些新开发车型的配电盒已兼有电子控制的功能；并且无触点、无保险丝的中央控制盒也将越来越有市场，同捷走在了前沿。
导线颜色的选用依据ZBT35002《汽车用低压电线的颜色》执行。
插接件的选用
a.依据导线线径和通过电流大小选用插接件；
b.发动机舱选用密封插接件；
c.优先选用双弹簧式压紧结构的插接件，减小接触电阻。
线束包扎方式
a.驾驶室内一般用胶带间隔缠绕；
b.仪表板内一般采用胶带紧密缠绕；
c.地板上或离发动机较远的部位、一般采用阻燃波纹管包扎；
e.车门内部、行李箱门内部一般采用粘带或工业塑料布的包扎形式；
f.离发动机较近的区域有些采用穿隔热的玻璃丝套管或线束缠扎玻璃丝带。
除了以上之外，还应注意：防盗ECU与读写线圈之间的距离，防止信号传输衰减；各个传输信号的电器件如“氧传感器”、“爆震传感器”、“读写线圈”等应选用LE-SE信号线或屏蔽线等线种。
