CGM丙烯酸盐灌浆材料
养护境况型丙烯酸盐灌浆材料及其应用.doc

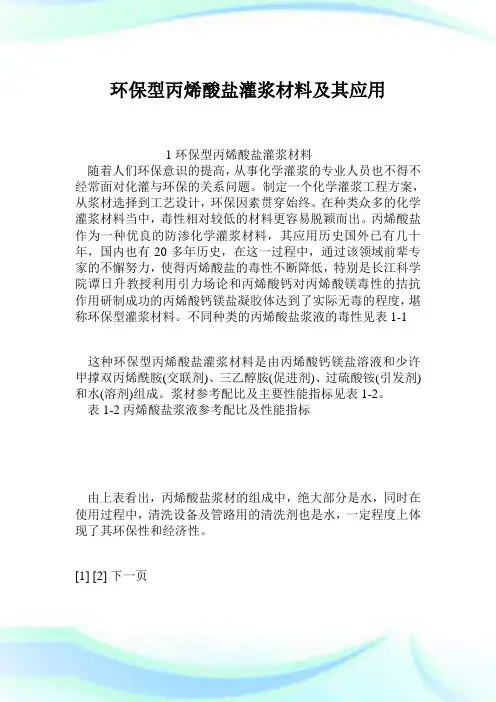

环保型丙烯酸盐灌浆材料及其应用1 环保型丙烯酸盐灌浆材料随着人们环保意识的提高，从事化学灌浆的专业人员也不得不经常面对化灌与环保的关系问题。
制定一个化学灌浆工程方案，从浆材选择到工艺设计，环保因素贯穿始终。
在种类众多的化学灌浆材料当中，毒性相对较低的材料更容易脱颖而出。
丙烯酸盐作为一种优良的防渗化学灌浆材料，其应用历史国外已有几十年，国内也有20多年历史，在这一过程中，通过该领域前辈专家的不懈努力，使得丙烯酸盐的毒性不断降低，特别是长江科学院谭日升教授利用引力场论和丙烯酸钙对丙烯酸镁毒性的拮抗作用研制成功的丙烯酸钙镁盐凝胶体达到了实际无毒的程度，堪称环保型灌浆材料。
不同种类的丙烯酸盐浆液的毒性见表1-1这种环保型丙烯酸盐灌浆材料是由丙烯酸钙镁盐溶液和少许甲撑双丙烯酰胺(交联剂)、三乙醇胺(促进剂)、过硫酸铵(引发剂)和水(溶剂)组成。
浆材参考配比及主要性能指标见表1-2。
表1-2 丙烯酸盐浆液参考配比及性能指标由上表看出，丙烯酸盐浆材的组成中，绝大部分是水，同时在使用过程中，清洗设备及管路用的清洗剂也是水，一定程度上体现了其环保性和经济性。
[1] [2] 下一页环保修法进行时雾霾天气频现、水污染事件不断、土壤污染日益严重……近年来，社会公众对环保问题持续高度关注，对于环境保护法的修改更是给予了极大期望。
4月21日，环保法修订草案提交全国人大常委会四次审议，草案在三次审议稿基础上新增多处修改，力求制度能具体的尽量具体，能明确的尽量明确，以适应目前环境保护形势的需要。
扩大环境公益诉讼主体范围4月11日，兰州局部自来水苯指标超标事件发生后，数位兰州公民向当地法院提起民事诉讼，但法院拒绝立案，理由是起诉不符法律规定。
究竟谁有资格提起环境公益诉讼，一直是人们关注的焦点。
环保法修订草案四审稿进一步扩大了环境公益诉讼的主体范围，规定：依法在设区的市级以上政府民政部门登记，专门从事环保公益活动连续5年以上且信誉良好的社会组织，可以提起环境公益诉讼。
环保型丙烯酸盐灌浆材料及其应用.doc

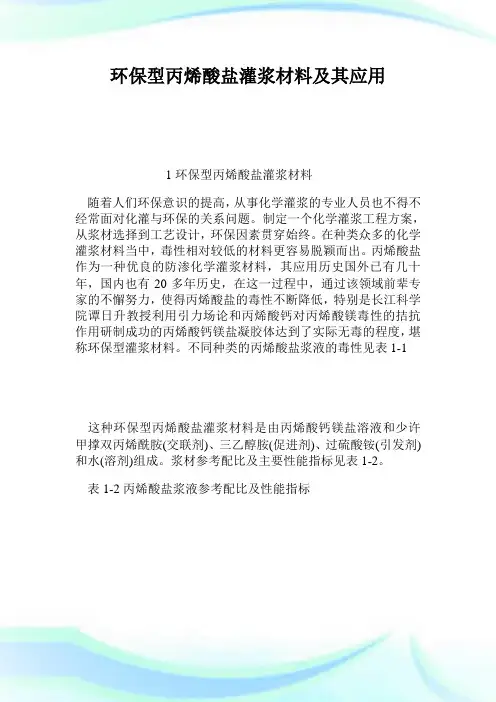

环保型丙烯酸盐灌浆材料及其应用
1 环保型丙烯酸盐灌浆材料
随着人们环保意识的提高，从事化学灌浆的专业人员也不得不经常面对化灌与环保的关系问题。
制定一个化学灌浆工程方案，从浆材选择到工艺设计，环保因素贯穿始终。
在种类众多的化学灌浆材料当中，毒性相对较低的材料更容易脱颖而出。
丙烯酸盐作为一种优良的防渗化学灌浆材料，其应用历史国外已有几十年，国内也有20多年历史，在这一过程中，通过该领域前辈专家的不懈努力，使得丙烯酸盐的毒性不断降低，特别是长江科学院谭日升教授利用引力场论和丙烯酸钙对丙烯酸镁毒性的拮抗作用研制成功的丙烯酸钙镁盐凝胶体达到了实际无毒的程度，堪称环保型灌浆材料。
不同种类的丙烯酸盐浆液的毒性见表1-1
这种环保型丙烯酸盐灌浆材料是由丙烯酸钙镁盐溶液和少许甲撑双丙烯酰胺(交联剂)、三乙醇胺(促进剂)、过硫酸铵(引发剂)和水(溶剂)组成。
浆材参考配比及主要性能指标见表1-2。
表1-2 丙烯酸盐浆液参考配比及性能指标
由上表看出，丙烯酸盐浆材的组成中，绝大部分是水，同时在使用过程中，清洗设备及管路用的清洗剂也是水，一定程度上体现了其环保性和经济性。
[1] [2] 下一页。
丙烯酸盐注浆材料固化物失水收缩特性试验研究
2020年第2期2月中国建筑防水China Building Waterproofing2020No.2FebruaryDOI:10.15901/ki.1007-497x.2020.02.002丙烯酸盐注浆材料固化物失水收缩特性试验研究*王罡1,程少振2,安小诗I,廖晓东2(1.北京市地铁运营有限公司，北京100044；2.北京交通大学土木建筑工程学院，北京100044)摘要：丙烯酸盐注浆材料形成的固化物具有吸水膨胀、失水收缩的特性。
试验研究表明，丙烯酸盐注浆材料形成的固化物稳定的失水收缩率可达到71.96%~90.03%,初始收缩速度和干缩率随着掺水量的增加和A/B料配比的减小而增大。
本研究结果对正确认识丙烯酸盐注浆材料的特性和应用场合具有指导意义。
关键词:丙烯酸盐注浆材料；注浆堵漏；固化物；失水收缩文章编号：1007-497X(2020)-02-0004-06中图分类号:TU502；TU57W文献标志码:AExperimental Study on Dehydration Shrinkage Characteristics ofAcrylate Grouting MaterialsWang Gang1,Cheng Shaozhen2,An XiaoshijLiao Xiaodong2(1.Beijing Subway Co.,Ltd.,Beijing100044,China;2.School of Civil Engineering and Architecture,Beijing Jiaotong University,Beijing100044,China)Abstract：The solid formed by acrylate grouting material has the characteristics of water expansion and dehydration shrinkage.The test results show that the stable water loss shrinkage of solid formed by acrylate grouting material is71.96%~90.03%,the initial shrinkage rate and dry shrinkage rate increase with the increasing of water content and the decrease ofA/B ratio.The results have guiding significance for correctly understanding the characteristics and application occasions of acrylate grouting materials.Key words：acrylate grouting material;grouting;solid;dehydration shrinkage丙烯酸盐注浆材料具有黏度低可注入微细裂隙、凝胶时间可控、固化物渗透系数低、抗挤出能力强等优点,是一种优良的防渗堵漏材料叫近年来，随着大量的城市地下工程进入服役状态，地下结构渗水、漏水、泅水等病害逐步进入高发期,这些问题亟待解决。
丙烯酸盐灌浆材料在混凝土伸缩 缝堵水防渗中的应用
丙烯酸盐灌浆材料在混凝土伸缩缝堵水防渗中的应用随着建筑行业的发展和进步，对于建筑材料的要求也变得越来越严格。
在建筑工程中，混凝土伸缩缝的堵水防渗是一个非常重要的问题。
而丙烯酸盐灌浆材料作为一种新型的建筑密封材料，已经在混凝土伸缩缝堵水防渗中发挥了重要作用。
一、丙烯酸盐灌浆材料的特点丙烯酸盐是一种聚合物材料，根据不同的聚合物类型可以分为丙烯酸盐树脂和丙烯酸盐乳液。
这两种材料具有以下特点：1. 良好的粘结性能，能够有效固定填充物体和基础材料；2. 良好的耐水性和耐化学性能，能够有效阻止水分和化学物质的渗透；3. 无毒无味，对环境和人体无害。
二、丙烯酸盐灌浆材料在混凝土伸缩缝堵水防渗中的应用在建筑工程中，混凝土伸缩缝是为了抵御混凝土收缩和热胀冷缩引起的应力而设置的。
为了防止水分和其他有害物质通过伸缩缝渗透到建筑结构内部，需要采取有效的堵水防渗措施。
而丙烯酸盐灌浆材料因其优异的性能，在混凝土伸缩缝堵水防渗中具有如下应用：1. 填充伸缩缝：丙烯酸盐灌浆材料可以充分填充混凝土伸缩缝，形成一层致密的防水屏障，阻止水分和有害物质的渗透；2. 固定填充材料：借助丙烯酸盐灌浆材料的优异粘结性能，可以有效固定填充材料和基础结构，提高建筑的密封性和稳定性；3. 应对温度变化：丙烯酸盐灌浆材料具有良好的耐水性和耐化学性能，在高温、低温和潮湿环境下均能保持稳定的性能，有效应对气候变化对建筑结构的影响。
三、丙烯酸盐灌浆材料在工程中的实际应用案例1. 大型桥梁工程：在大型桥梁工程中，丙烯酸盐灌浆材料被广泛应用于桥墩、桥面和桥梁伸缩缝的堵水防渗工程中。
通过使用丙烯酸盐灌浆材料，有效防止了桥梁结构因水分和化学物质侵蚀而出现的安全隐患；2. 城市地铁工程：在城市地铁工程中，地铁隧道和地下车站常常需要面对地下水的渗透。
应用丙烯酸盐灌浆材料进行堵水防渗处理，可以保障地铁结构的安全稳定；3. 大型水利工程：在大型水利工程中，如水库、水坝等工程中，丙烯酸盐灌浆材料的应用，可以有效提高水利工程的抗渗能力，保障水利工程的安全运行。
丙烯酸盐渗透灌灌注液防渗施工技术
丙烯酸盐渗透灌灌注液防渗施工技术丙烯酸盐渗透灌注液防渗施工技术简介本文档旨在介绍丙烯酸盐渗透灌注液防渗施工技术，并提供相关指导和操作步骤。
渗透灌注液的概念丙烯酸盐渗透灌注液是一种防渗材料，通常由丙烯酸盐、聚醚等成分组成。
它具有优异的渗透性能，能够渗透到土壤中的裂隙和孔隙中，形成坚固的防渗屏障，有效防止水和其他液体的渗透。
施工前准备在进行丙烯酸盐渗透灌注液防渗施工之前，需要进行以下准备工作：1. 确定施工区域：根据具体的工程需求和地质条件，确定需要进行丙烯酸盐渗透灌注液防渗的施工区域。
2. 土壤检测：进行土壤采样和检测，了解土壤的组成、渗透性等参数，以便确定适合的丙烯酸盐渗透灌注液。
3. 设计施工方案：根据实际情况，制定丙烯酸盐渗透灌注液的施工方案，包括液体配比、施工工艺等。
施工步骤根据设计方案，按照以下步骤进行丙烯酸盐渗透灌注液防渗施工：1. 清理施工区域：清理施工区域，清除杂物和表面污物，保持施工区域干净。
2. 配置渗透灌注液：按照指定的液体配比，将丙烯酸盐和聚醚等成分按比例混合，搅拌均匀。
3. 渗透灌注施工：使用喷涂、注射等方法将配制好的渗透灌注液均匀地施工到待防渗区域。
4. 渗透灌注液固化：待渗透灌注液在土壤中固化，形成防渗屏障。
5. 检查和修补：对施工后的防渗屏障进行检查，如发现破损或不完整的地方，及时修补。
施工注意事项在进行丙烯酸盐渗透灌注液防渗施工过程中，需要注意以下事项：1. 安全操作：遵循相关安全规范，佩戴个人防护装备，确保施工过程的安全。
2. 施工环境：确认施工环境的温度、湿度等条件，以确保渗透灌注液的正常固化。
3. 施工质量控制：根据设计方案，严格控制渗透灌注液的配比、施工工艺等，确保施工质量。
4. 施工监测：在施工过程中，进行渗透灌注液渗透性能的监测，以评估施工效果。
结论丙烯酸盐渗透灌注液防渗施工技术是一种有效的防渗方法，在工程实践中得到了广泛应用。
通过合理的施工步骤和注意事项，可以确保施工质量和效果。
丙烯酸盐灌浆液防渗施工技术及应用
丙烯酸盐灌浆液防渗施工技术及应用1.主要技术内容第二代丙烯酸盐化学灌浆液是一种新型防水堵漏材料，它用一种新的交联剂，替换了第一代丙烯酸盐化学灌浆液中的交联剂N，N—次甲基双丙烯酰胺，浆液中不含有酰胺基团的化合物，更符合环保的要求。
同时添加了促使丙烯酸盐化学灌浆液的凝胶在水中膨胀的成分，进一步提高了防渗效果。
丙烯酸盐灌浆液是一种防渗堵漏材料，它可以灌入混凝土的细微孔隙中，生成不透水的凝胶，充填混凝土的细微孔隙，达到防渗堵漏的目的。
（1）丙烯酸盐灌浆液用于混凝土裂缝、施工缝防渗堵漏的施工技术1）工艺流程：布置灌浆孔→检查嵌缝、埋嘴效果→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆。
2）灌浆孔的布置：当裂缝深度小于1m时，只需骑缝埋设灌浆嘴和嵌缝止漏就可以灌浆了。
灌浆嘴的间距宜为0.3〜0.5m，在上述范围内选择裂缝宽度大的地方埋设灌浆嘴；当裂缝深度大于 1 m时，除骑缝埋设灌浆嘴外和嵌缝止漏外，还须在缝的两侧布置穿过缝的斜孔。
穿缝深度视缝的宽度和灌浆压力而定，缝宽或灌浆压力大，穿缝深度可以大些，反之应小些。
孔与缝的外露处的距离以及孔与孔的间距宜为1〜1.5m。
3）垂直裂缝的灌浆次序，应是自下而上，先深后浅；水平裂缝的灌浆次序，应是自一端到另一端。
如果压水资料表明，某些孔、嘴进水量较大，串通范围较广，应优先灌浆。
4）灌浆时，除已灌和正在灌浆的孔、嘴外，其他孔、嘴均应敞开，以利排水排气。
当未灌孔、嘴出浓浆时，可以将其封堵，继续在原孔灌浆，直至原孔在设计压力下不再吸浆或吸浆量小于0.1L/min，再换灌临近未出浓浆和未出浆的孔、嘴。
一条缝最后一个孔、嘴的灌浆，应持续到孔、嘴内浆液凝胶为止。
（2）丙烯酸盐灌浆液用于不密实混凝土防渗堵漏的施工技术1）工艺流程：布置灌浆孔→检查嵌缝、埋嘴效果→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆。
2）灌浆孔的布置：采取分序施工，逐步加密，最终孔距0.5m左右。
孔深应达到混凝土厚度的3/4〜4/5。
丙烯酸盐灌浆材料及其应用
四、常见问题及处理方法在丙烯酸盐灌浆材料的施工过程中，可能会遇到一 些常见问题，下面列出相应的处理方法：
1、灌浆过程中出现漏浆：可能是由于灌浆压力过高、灌浆液未搅拌均匀或 灌浆部位存在裂缝等原因引起的。处理方法包括调整灌浆压力、充分搅拌灌浆液 或对灌浆部位进行密封处理等。
2、灌浆后固化不完全：可能是由于灌浆液配制比例不当、固化时间不足或 环境温度过低等原因引起的。处理方法包括重新配制灌浆液、延长固化时间或采 取保暖措施等。
本试验选用某品牌丙烯酸盐注浆材料，其物理性能和化学性能均符合相关标 准。
2、试验设备
试验设备包括：电子天平、搅拌器、注射器、压力表、密封胶带、铝板、钢 筋等。
3、试验过程
（1）制作试件：制作不同尺寸的混凝土试件，模拟实际工程中的裂缝和漏 水点。
（2）裂缝处理：将试件表面清理干净，确定裂缝位置，并将其扩大成一定 直径的圆孔。
3、膏状环氧树脂灌浆材料：膏状环氧树脂灌浆材料是以环氧树脂、固化剂 和其他辅助材料制成的膏状混合物。它具有较好的粘结性和密封性，适用于各种 工程中的防水密封和修补加固。
应用介绍
环氧树脂灌浆材料在工程中具有广泛的应用，以下是几个主要应用领域：
1、土木工程：在土木工程中，环氧树脂灌浆材料可用于桥梁、隧道、水坝 等结构的防水和加固，能够有效地提高结构的耐久性和稳定性。
种类介绍
环氧树脂灌浆材料根据其形态不同，可分为液态、糊状、膏状等几种类型。
1、液态环氧树脂灌浆材料：液态环氧树脂灌浆材料是由环氧树脂、固化剂 和其他辅助材料组成的液态混合物。它具有较好的流动性，可进行长距离灌注， 适用于各种工程中的防水和加固。
2、糊状环氧树脂灌浆材料：糊状环氧树脂灌浆材料是以环氧树脂、固化剂、 填料和增韧剂等混合制成的膏状混合物。它具有一定的触变性，可进行短距离灌 注，适用于工程中的局部修补和加固。
丙烯酸盐注浆工艺
丙烯酸盐注浆工艺一、引言丙烯酸盐注浆工艺是一种以丙烯酸盐为主要材料的化学注浆加固方法。
丙烯酸盐作为一种新型的工程材料，具有良好的渗透性、粘结性、耐久性和环保性，因此在土木工程、水利工程和矿山工程等领域得到了广泛应用。
本文将详细介绍丙烯酸盐注浆工艺的优点、应用范围、施工要点和注意事项。
二、丙烯酸盐注浆工艺的优点1.渗透性好：丙烯酸盐注浆材料具有较好的渗透性，能够渗透到细小的缝隙中，有效地填充和固结松散的土层或岩石裂隙。
2.粘结强度高：丙烯酸盐注浆材料与岩石、土壤等基材之间的粘结强度高，能够形成稳定的结合体，提高基材的整体性和承载能力。
3.耐久性好：丙烯酸盐注浆材料具有良好的耐久性，能够承受自然环境和工程环境的长期作用，不易老化、龟裂或失去粘结性能。
4.环保性好：丙烯酸盐注浆材料无毒无害，对环境和人体无害，符合现代绿色工程的要求。
5.施工简便：丙烯酸盐注浆工艺施工简便，操作方便，能够快速有效地实现土层或岩石的加固和止水。
三、丙烯酸盐注浆工艺的应用范围1.水利工程：丙烯酸盐注浆工艺在水利工程中主要用于坝体加固、防渗止水、治理水库漏水等。
通过注浆加固坝体和防渗处理，提高坝体的稳定性和安全性。
2.土木工程：在土木工程中，丙烯酸盐注浆工艺主要用于地铁、隧道、桥梁、建筑等结构的加固和止水。
通过注浆填充和固结土层或岩石裂隙，提高结构的承载能力和防水性能。
3.矿山工程：在矿山工程中，丙烯酸盐注浆工艺主要用于矿井的加固、防止坍塌和止水。
通过注浆加固井壁和填充裂隙，提高矿井的安全性和稳定性。
4.其他领域：除了上述领域外，丙烯酸盐注浆工艺还可应用于电力、交通、环保等领域中的各种土层或岩石的加固和止水工程。
四、丙烯酸盐注浆工艺的施工要点1.注浆孔的布置：根据工程需要进行合理的注浆孔布置，包括孔位、孔深、孔径等参数的设置，以确保注浆的有效性和均匀性。
2.注浆材料的制备：按照规定的配合比和工艺要求制备丙烯酸盐注浆材料，确保材料的性能符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CGM丙烯酸盐灌浆材料
产
品
说
明
书
北京中德新亚建筑技术有限公司
CGM丙烯酸盐灌浆材料
丙烯酸盐灌浆材料是一种以丙烯酸盐类单体为主剂、以水为稀释剂，在一定的引发剂与促进剂作用下形成的一种高弹性凝胶体，属于环保型堵水防渗的化学灌浆材料，凝胶体具有粘度低、渗透能力强、很好的抗渗性、粘弹性及耐老化性能等特点。
一、产品特点
1、丙烯酸盐粘度极低，渗透性好，能够确保浆液渗透到宽度为0.1mm 的缝隙中；
2、固化时间可调，快速固化的只需30s～2min，慢速固化的可以大于10min；
3、凝胶体具有较高的弹性，延伸率可达200%，有效的解决了结构的伸缩问题；
4、无须与水持续接触，添加的膨胀组份遇水膨胀率大于100%，解决了凝胶体干-湿循环的问题；
5、与混凝土面具有极佳的粘接性能，粘接强度大于自身凝胶体的强度，即使凝胶体本身遭到破坏，粘接面仍保持完好；
6、对绝大部分酸、碱具有良好的耐化学性，不受生物侵害的影响；
7、环保无毒，不会对人体造成伤害。
二、应用范围
1、用于永久性承受水压的建筑结构如大坝、水库等的防渗帷幕灌浆；
2、用于控制水渗透和凝固疏松的土壤防水；
3、用于隧道的防渗堵漏或隧道衬套的密封；
4、用于地下建筑物地下室、厨房、厕浴间等防渗堵漏；
5、用于封闭混凝土和岩石结构的裂缝防渗堵漏；
6、隧道开挖过程中，对土体中水的控制。
三、性能指标
项目性能指标
外观淡黄色液体
比重 1.1±0.1
粘度，mPa·s ≤10
凝胶时间，min ≤30
渗透系，cm/s ≤10-6
遇水膨胀率，% ≥30
挤出破坏比降≥200
固砂体的抗压强度，MPa ≥0.2
注：丙烯酸盐灌浆材料指标标准为：JC/T2037-2010《丙烯酸盐灌浆材料》。
四、施工工艺
A组分为液体，B、C组分为固化剂。
在使用时把一定重量的固化剂B、C加水溶解，配制成2～5%的溶液，充分搅拌约5min（若气温偏低则时间延长），配好的溶液B（250ml）加入到A（1000ml）中，然后再加入C（250ml）即可。
可以进行双液灌浆或单液灌浆，如需调整固化速度，可相应减少B组分和C组分的添加量。
1、在渗漏部位钻孔或者开槽。
2、可以先将水压入钻孔中，以确定是否所有裂缝可以贯通，或是否需要再钻更多的孔
3、结构表面可见的漏点和裂缝应用快凝水泥封闭。
在进行丙烯酸盐注浆之前，封闭漏水点和裂缝的水泥应完全凝结固化，具有一定的强度。
4、使用手压泵或者电动泵高压泵进行灌浆作业，注浆压力可采用0.2～0.6MPa ，根据封缝质量和结构情况可适当提高压力，这样可保证浆液渗透到结构及最细微的缝隙中。
5、灌注过程中，如果结构表面出现漏浆现象，灌浆作业应立即停止，并采用适当的方法对漏点进行封闭，然后再继续施灌。
6、在灌注过程中出现凝胶，堵塞管道，立即停止施灌，清除管道内的凝胶体才可继续。
五、注意事项
1、本品A组分为水溶液，非易燃、易爆物，无毒，储存于塑料容器内。
2、B，C组分不能混合，不得挤压、碰撞，放置在阴凉干燥处保存，要现用现配。
3、配制好的浆液一和浆液二可以放置几个小时，但不能久置，久置后不可再用。
4、做好劳保防护，通风设施，及时用水清洗接触身体的部位，误食请就医。
六、包装贮存
丙烯酸盐采用塑料桶包装，20kg/桶或200kg/桶。
自生产之日起有效贮存期为6个月。
应贮存在阴凉、干燥、通风的库房中，不可曝晒，不可雨淋，冬季应注意防冻。
