环保型丙烯酸盐灌浆材料及其应用.doc
CGM丙烯酸盐灌浆材料
CGM丙烯酸盐灌浆材料产品说明书北京中德新亚建筑技术有限公司CGM丙烯酸盐灌浆材料丙烯酸盐灌浆材料是一种以丙烯酸盐类单体为主剂、以水为稀释剂，在一定的引发剂与促进剂作用下形成的一种高弹性凝胶体，属于环保型堵水防渗的化学灌浆材料，凝胶体具有粘度低、渗透能力强、很好的抗渗性、粘弹性及耐老化性能等特点。
一、产品特点1、丙烯酸盐粘度极低，渗透性好，能够确保浆液渗透到宽度为0.1mm 的缝隙中；2、固化时间可调，快速固化的只需30s～2min，慢速固化的可以大于10min；3、凝胶体具有较高的弹性，延伸率可达200%，有效的解决了结构的伸缩问题；4、无须与水持续接触，添加的膨胀组份遇水膨胀率大于100%，解决了凝胶体干-湿循环的问题；5、与混凝土面具有极佳的粘接性能，粘接强度大于自身凝胶体的强度，即使凝胶体本身遭到破坏，粘接面仍保持完好；6、对绝大部分酸、碱具有良好的耐化学性，不受生物侵害的影响；7、环保无毒，不会对人体造成伤害。
二、应用范围1、用于永久性承受水压的建筑结构如大坝、水库等的防渗帷幕灌浆；2、用于控制水渗透和凝固疏松的土壤防水；3、用于隧道的防渗堵漏或隧道衬套的密封；4、用于地下建筑物地下室、厨房、厕浴间等防渗堵漏；5、用于封闭混凝土和岩石结构的裂缝防渗堵漏；6、隧道开挖过程中，对土体中水的控制。
三、性能指标项目性能指标外观淡黄色液体比重 1.1±0.1粘度，mPa·s ≤10凝胶时间，min ≤30渗透系，cm/s ≤10-6遇水膨胀率，% ≥30挤出破坏比降≥200固砂体的抗压强度，MPa ≥0.2注：丙烯酸盐灌浆材料指标标准为：JC/T2037-2010《丙烯酸盐灌浆材料》。
四、施工工艺A组分为液体，B、C组分为固化剂。
在使用时把一定重量的固化剂B、C加水溶解，配制成2～5%的溶液，充分搅拌约5min（若气温偏低则时间延长），配好的溶液B（250ml）加入到A（1000ml）中，然后再加入C（250ml）即可。
丙烯酸盐在地下综合管廊防水中的应用
丙烯酸盐在地下综合管廊防水中的应用彭清（江西省水投建设集团有限公司，江西南昌330000）摘要：为了研究富水地区地下综合管廊裂缝渗漏水问题，文章以丙烯酸为主剂制备了一种地下综合管廊防水灌浆材料。
通过采用控制变量法，研究了灌浆材料各组分对浆液凝结时间、抗压强度及膨胀性的影响。
结果表明地下综合管廊变形缝处采用丙烯酸盐灌浆，能够满足结构多个部位的灌浆需求，丙烯酸盐灌浆材料能有效地对需要加固的建筑物进行防水堵漏，为富水地区地下综合管廊防水提供了参考。
关键词：丙烯酸盐；富水地区；综合管廊；防水；变形缝灌浆中图分类号：TU99；U45；TU761.1+1文献标识码：B文章编号：1673-8853（2023）12-0126-02Application of Acrylate in Waterproofing of Underground Utility TunnelsPENG Qing（Jiangxi Water Investment Construction Group CO.LTD.,Nanchang 330000,China ）Abstract：In order to study the problem of water leakage in the underground utility tunnel in water-rich area,a kind of waterproof grouting material for the underground utility tunnel was prepared with acrylic acid as the main agent.The effects of grouting components on the setting time,compressive strength and expansion of grout are studied by using the control variable method.The results show that the use of acrylic grouting in the deformation joint of underground utility tunnel can satisfy the grouting demand of many parts of the structure.The acrylic grouting material can effectively waterproof the buildings that need to be strengthened.It provide reference for the waterproofing of underground comprehensive pipe gallery in water-rich areas.Key words：acrylate;water-rich area;utility tunnel;waterproof;deformation joint grouting 1试验材料和方法1.1试验材料实验室浆液组成见表1所示，其中丙烯酸用来做主剂；亚甲基二丙烯酰胺做交联剂，硫酸铵做引发剂，三乙醇胺做激发剂；去离子水做主要溶剂。
丙烯酸盐灌浆材料研究与应用
XT—丙烯酸盐灌浆材料研究与应用［稿件来源：化灌分会作者：宾斌点击数：更新时间： 2008-10-9 ］XT—丙烯酸盐灌浆材料研究与应用宾斌2,3 李业琛1,2,3 邝健政1,2,3陈雪亮1,2,3（1.中科院广州化学研究所,广东广州市 510650；2.中科院广州化灌工程有限公司,广东广州市 510070；3.广东省化学灌浆工程技术研究开发中心，广东广州市，510650）摘要：本文针对湿混凝土裂缝及丙烯酸盐材料的特点，选用丙烯酸盐作为主剂，在材料中加入XT添加剂并改变引发体系，成功研制出了一种高弹、高韧及一定粘接力的适合于湿混凝土裂缝防渗堵漏的XT—丙烯酸盐灌浆材料。
关键词：丙烯酸盐防渗堵漏裂缝混凝土20世纪60年代以丙烯酰胺为主剂的堵水防渗化学灌浆材料，因其低粘度和优异的渗透能力，且固结后为不溶于水的弹性体，被广泛地用于细微裂隙岩石和细砂层的防渗灌浆，作为永久性工程的防渗化学灌浆材料。
直到1974年日本应用丙烯酰胺化学灌浆造成水质环境污染后，许多国家如日本、美国相继限制使用此种材料。
丙烯酸盐是一种性能与丙烯酰胺相似的灌浆材料，但其毒性远比丙烯酰胺低得多。
丙烯酸盐灌浆材料作为丙烯酰胺灌浆材料的替代产品开始受到广泛重视，1980年美国开始用丙烯酸盐(AC-400)来代替丙烯酰胺浆材。
我国研究丙烯酸盐作为灌浆材料始于70年代，广州化学研究所对高浓度的丙烯酸盐浆液作了一些室内试验，80年代中期水利水电科学研究院以丙烯酸镁为主剂研制了AC-MS灌浆材料。
此后，长江科学院针对三峡工程的防渗要求，在总结国内外化学灌浆经验的基础上，以引力场和拮抗作用成功研制出黏度较低(仅1.5～2.8cP)、不含颗粒成分、浆液毒性轻微、凝胶无毒、可灌入细微裂隙的丙烯酸盐灌浆材料。
该项技术于20世纪80年代应用于江西万安水电站大坝基础防渗灌浆，并取得了较好的防渗效果。
不过，丙烯酸盐灌浆材料作为一种优良的防渗材料，很少应用到湿混凝土裂缝的防渗堵漏方面。
丙烯酸盐灌浆材料在混凝土伸缩 缝堵水防渗中的应用
丙烯酸盐灌浆材料在混凝土伸缩缝堵水防渗中的应用随着建筑行业的发展和进步，对于建筑材料的要求也变得越来越严格。
在建筑工程中，混凝土伸缩缝的堵水防渗是一个非常重要的问题。
而丙烯酸盐灌浆材料作为一种新型的建筑密封材料，已经在混凝土伸缩缝堵水防渗中发挥了重要作用。
一、丙烯酸盐灌浆材料的特点丙烯酸盐是一种聚合物材料，根据不同的聚合物类型可以分为丙烯酸盐树脂和丙烯酸盐乳液。
这两种材料具有以下特点：1. 良好的粘结性能，能够有效固定填充物体和基础材料；2. 良好的耐水性和耐化学性能，能够有效阻止水分和化学物质的渗透；3. 无毒无味，对环境和人体无害。
二、丙烯酸盐灌浆材料在混凝土伸缩缝堵水防渗中的应用在建筑工程中，混凝土伸缩缝是为了抵御混凝土收缩和热胀冷缩引起的应力而设置的。
为了防止水分和其他有害物质通过伸缩缝渗透到建筑结构内部，需要采取有效的堵水防渗措施。
而丙烯酸盐灌浆材料因其优异的性能，在混凝土伸缩缝堵水防渗中具有如下应用：1. 填充伸缩缝：丙烯酸盐灌浆材料可以充分填充混凝土伸缩缝，形成一层致密的防水屏障，阻止水分和有害物质的渗透；2. 固定填充材料：借助丙烯酸盐灌浆材料的优异粘结性能，可以有效固定填充材料和基础结构，提高建筑的密封性和稳定性；3. 应对温度变化：丙烯酸盐灌浆材料具有良好的耐水性和耐化学性能，在高温、低温和潮湿环境下均能保持稳定的性能，有效应对气候变化对建筑结构的影响。
三、丙烯酸盐灌浆材料在工程中的实际应用案例1. 大型桥梁工程：在大型桥梁工程中，丙烯酸盐灌浆材料被广泛应用于桥墩、桥面和桥梁伸缩缝的堵水防渗工程中。
通过使用丙烯酸盐灌浆材料，有效防止了桥梁结构因水分和化学物质侵蚀而出现的安全隐患；2. 城市地铁工程：在城市地铁工程中，地铁隧道和地下车站常常需要面对地下水的渗透。
应用丙烯酸盐灌浆材料进行堵水防渗处理，可以保障地铁结构的安全稳定；3. 大型水利工程：在大型水利工程中，如水库、水坝等工程中，丙烯酸盐灌浆材料的应用，可以有效提高水利工程的抗渗能力，保障水利工程的安全运行。
丙烯酸盐灌浆液防渗施工技术

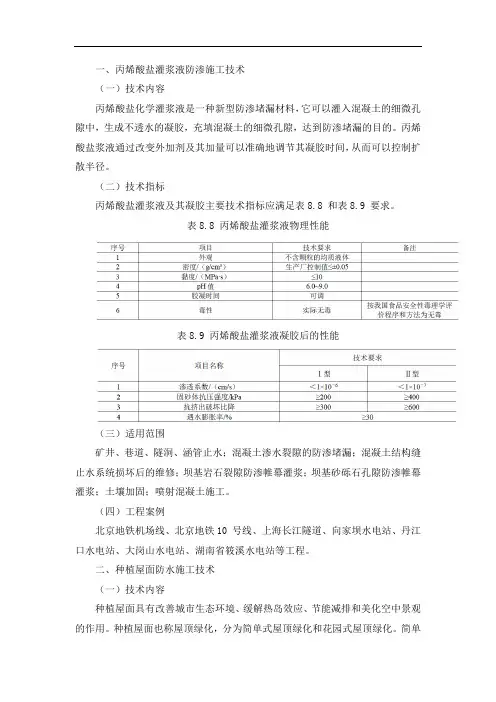

一、丙烯酸盐灌浆液防渗施工技术（一）技术内容丙烯酸盐化学灌浆液是一种新型防渗堵漏材料，它可以灌入混凝土的细微孔隙中，生成不透水的凝胶，充填混凝土的细微孔隙，达到防渗堵漏的目的。
丙烯酸盐浆液通过改变外加剂及其加量可以准确地调节其凝胶时间，从而可以控制扩散半径。
（二）技术指标丙烯酸盐灌浆液及其凝胶主要技术指标应满足表8.8 和表8.9 要求。
表8.8 丙烯酸盐灌浆液物理性能表8.9 丙烯酸盐灌浆液凝胶后的性能（三）适用范围矿井、巷道、隧洞、涵管止水；混凝土渗水裂隙的防渗堵漏；混凝土结构缝止水系统损坏后的维修；坝基岩石裂隙防渗帷幕灌浆；坝基砂砾石孔隙防渗帷幕灌浆；土壤加固；喷射混凝土施工。
（四）工程案例北京地铁机场线、北京地铁10 号线、上海长江隧道、向家坝水电站、丹江口水电站、大岗山水电站、湖南省筱溪水电站等工程。
二、种植屋面防水施工技术（一）技术内容种植屋面具有改善城市生态环境、缓解热岛效应、节能减排和美化空中景观的作用。
种植屋面也称屋顶绿化，分为简单式屋顶绿化和花园式屋顶绿化。
简单式屋顶绿化土壤层不大于150mm厚，花园式屋顶绿化土壤层可以大于600mm 厚。
一般构造为：屋面结构层、找平层、保温层、普通防水层、耐根穿刺防水层、排（蓄）水层、种植介质层以及植被层。
要求耐根穿刺防水层位于普通防水层之上，避免植物的根系对普通防水层的破坏。
目前有阻根功能的防水材料有：聚脲防水涂料、化学阻根改性沥青防水卷材、铜胎基-复合铜胎基改性沥青防水卷材、聚乙烯高分子防水卷材、热塑性聚烯烃（TPO）防水卷材、聚氯乙烯（PVC）防水卷材等。
聚脲防水涂料采用双管喷涂施工；改性沥青防水卷材采用热熔法施工；高分子防水卷材采用热风焊接法施工。
（二）技术指标改性沥青类防水卷材厚度不小于4.0 mm，塑料类防水卷材不小于1.2 mm。
种植屋面系统用耐根穿刺防水卷材基本物理力学性能，应符合表8.10 相应国家标准中的全部相关要求，尺寸变化率应符合表8.11 的规定。
一种丙烯酸盐灌浆材料及其制备方法和应用[发明专利]
![一种丙烯酸盐灌浆材料及其制备方法和应用[发明专利]](https://img.taocdn.com/s3/m/1f4b95245e0e7cd184254b35eefdc8d376ee14df.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011247607.1(22)申请日 2020.11.10(71)申请人 广州今朝环保材料有限公司地址 510000 广东省广州市黄埔区伴河路96号二栋608房(72)发明人 杨元龙 徐野 杨肖 (74)专利代理机构 佛山市君创知识产权代理事务所(普通合伙) 44675代理人 许菲菲(51)Int.Cl.C08F 120/06(2006.01)C08K 3/26(2006.01)C08K 3/22(2006.01)(54)发明名称一种丙烯酸盐灌浆材料及其制备方法和应用(57)摘要本发明属于灌浆堵漏材料领域，公开了一种丙烯酸盐灌浆材料及其制备方法和应用。
该灌浆材料由A组分、B组分和促进剂按照质量比1:1:0.06混合而成；A组分是由以下按质量份数计的原料制成：丙烯酸21～28份，碱性物质8～15份，蒸馏水54～65份，自制交联剂2～4份；B组分是由以下按质量份数计的原料制成：引发剂2～4份，蒸馏水96～98份。
自制交联剂以丙烯酸和水玻璃溶液为原料反应得到，此种方法可以得到交联强度较高且弹性好的丙烯酸盐凝胶体。
使用时是采用双液灌浆机将A组分和促进剂的混合物，再与B组分一起注入到渗漏或积水部位，主要应用于建筑伸缩缝渗漏水处理、土层固结和地基基础防渗帷幕的灌浆。
权利要求书1页 说明书4页CN 112279948 A 2021.01.29C N 112279948A1.一种丙烯酸盐灌浆材料，其特征在于：所述丙烯酸盐灌浆材料由A组分、B组分和促进剂按照质量比1:1:0.06混合而成；所述A组分是由以下按质量份数计的原料制成：丙烯酸21～28份，碱性物质8～15份，蒸馏水54～65份，自制交联剂2～4份；其中碱性物质是轻质碳酸钙、碳酸氢钠和纳米氢氧化镁，自制交联剂是将丙烯酸和水玻璃反应制备而成；所述B组分是由以下按质量份数计的原料制成：引发剂2～4份，蒸馏水96～98份；其中引发剂为过硫酸盐和有机过氧化物中的至少一种。
丙烯酸盐渗透灌灌注液防渗施工技术
丙烯酸盐渗透灌灌注液防渗施工技术丙烯酸盐渗透灌注液防渗施工技术简介本文档旨在介绍丙烯酸盐渗透灌注液防渗施工技术，并提供相关指导和操作步骤。
渗透灌注液的概念丙烯酸盐渗透灌注液是一种防渗材料，通常由丙烯酸盐、聚醚等成分组成。
它具有优异的渗透性能，能够渗透到土壤中的裂隙和孔隙中，形成坚固的防渗屏障，有效防止水和其他液体的渗透。
施工前准备在进行丙烯酸盐渗透灌注液防渗施工之前，需要进行以下准备工作：1. 确定施工区域：根据具体的工程需求和地质条件，确定需要进行丙烯酸盐渗透灌注液防渗的施工区域。
2. 土壤检测：进行土壤采样和检测，了解土壤的组成、渗透性等参数，以便确定适合的丙烯酸盐渗透灌注液。
3. 设计施工方案：根据实际情况，制定丙烯酸盐渗透灌注液的施工方案，包括液体配比、施工工艺等。
施工步骤根据设计方案，按照以下步骤进行丙烯酸盐渗透灌注液防渗施工：1. 清理施工区域：清理施工区域，清除杂物和表面污物，保持施工区域干净。
2. 配置渗透灌注液：按照指定的液体配比，将丙烯酸盐和聚醚等成分按比例混合，搅拌均匀。
3. 渗透灌注施工：使用喷涂、注射等方法将配制好的渗透灌注液均匀地施工到待防渗区域。
4. 渗透灌注液固化：待渗透灌注液在土壤中固化，形成防渗屏障。
5. 检查和修补：对施工后的防渗屏障进行检查，如发现破损或不完整的地方，及时修补。
施工注意事项在进行丙烯酸盐渗透灌注液防渗施工过程中，需要注意以下事项：1. 安全操作：遵循相关安全规范，佩戴个人防护装备，确保施工过程的安全。
2. 施工环境：确认施工环境的温度、湿度等条件，以确保渗透灌注液的正常固化。
3. 施工质量控制：根据设计方案，严格控制渗透灌注液的配比、施工工艺等，确保施工质量。
4. 施工监测：在施工过程中，进行渗透灌注液渗透性能的监测，以评估施工效果。
结论丙烯酸盐渗透灌注液防渗施工技术是一种有效的防渗方法，在工程实践中得到了广泛应用。
通过合理的施工步骤和注意事项，可以确保施工质量和效果。
丙烯酸盐灌浆液防渗施工技术及应用
丙烯酸盐灌浆液防渗施工技术及应用1.主要技术内容第二代丙烯酸盐化学灌浆液是一种新型防水堵漏材料，它用一种新的交联剂，替换了第一代丙烯酸盐化学灌浆液中的交联剂N，N—次甲基双丙烯酰胺，浆液中不含有酰胺基团的化合物，更符合环保的要求。
同时添加了促使丙烯酸盐化学灌浆液的凝胶在水中膨胀的成分，进一步提高了防渗效果。
丙烯酸盐灌浆液是一种防渗堵漏材料，它可以灌入混凝土的细微孔隙中，生成不透水的凝胶，充填混凝土的细微孔隙，达到防渗堵漏的目的。
（1）丙烯酸盐灌浆液用于混凝土裂缝、施工缝防渗堵漏的施工技术1）工艺流程：布置灌浆孔→检查嵌缝、埋嘴效果→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆。
2）灌浆孔的布置：当裂缝深度小于1m时，只需骑缝埋设灌浆嘴和嵌缝止漏就可以灌浆了。
灌浆嘴的间距宜为0.3〜0.5m，在上述范围内选择裂缝宽度大的地方埋设灌浆嘴；当裂缝深度大于 1 m时，除骑缝埋设灌浆嘴外和嵌缝止漏外，还须在缝的两侧布置穿过缝的斜孔。
穿缝深度视缝的宽度和灌浆压力而定，缝宽或灌浆压力大，穿缝深度可以大些，反之应小些。
孔与缝的外露处的距离以及孔与孔的间距宜为1〜1.5m。
3）垂直裂缝的灌浆次序，应是自下而上，先深后浅；水平裂缝的灌浆次序，应是自一端到另一端。
如果压水资料表明，某些孔、嘴进水量较大，串通范围较广，应优先灌浆。
4）灌浆时，除已灌和正在灌浆的孔、嘴外，其他孔、嘴均应敞开，以利排水排气。
当未灌孔、嘴出浓浆时，可以将其封堵，继续在原孔灌浆，直至原孔在设计压力下不再吸浆或吸浆量小于0.1L/min，再换灌临近未出浓浆和未出浆的孔、嘴。
一条缝最后一个孔、嘴的灌浆，应持续到孔、嘴内浆液凝胶为止。
（2）丙烯酸盐灌浆液用于不密实混凝土防渗堵漏的施工技术1）工艺流程：布置灌浆孔→检查嵌缝、埋嘴效果→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆。
2）灌浆孔的布置：采取分序施工，逐步加密，最终孔距0.5m左右。
孔深应达到混凝土厚度的3/4〜4/5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环保型丙烯酸盐灌浆材料及其应用
1 环保型丙烯酸盐灌浆材料
随着人们环保意识的提高，从事化学灌浆的专业人员也不得不经常面对化灌与环保的关系问题。
制定一个化学灌浆工程方案，从浆材选择到工艺设计，环保因素贯穿始终。
在种类众多的化学灌浆材料当中，毒性相对较低的材料更容易脱颖而出。
丙烯酸盐作为一种优良的防渗化学灌浆材料，其应用历史国外已有几十年，国内也有20多年历史，在这一过程中，通过该领域前辈专家的不懈努力，使得丙烯酸盐的毒性不断降低，特别是长江科学院谭日升教授利用引力场论和丙烯酸钙对丙烯酸镁毒性的拮抗作用研制成功的丙烯酸钙镁盐凝胶体达到了实际无毒的程度，堪称环保型灌浆材料。
不同种类的丙烯酸盐浆液的毒性见表1-1
这种环保型丙烯酸盐灌浆材料是由丙烯酸钙镁盐溶液和少许甲撑双丙烯酰胺(交联剂)、三乙醇胺(促进剂)、过硫酸铵(引发剂)和水(溶剂)组成。
浆材参考配比及主要性能指标见表1-2。
表1-2 丙烯酸盐浆液参考配比及性能指标
由上表看出，丙烯酸盐浆材的组成中，绝大部分是水，同时在使用过程中，清洗设备及管路用的清洗剂也是水，一定程度上体现了其环保性和经济性。
[1] [2] 下一页。
